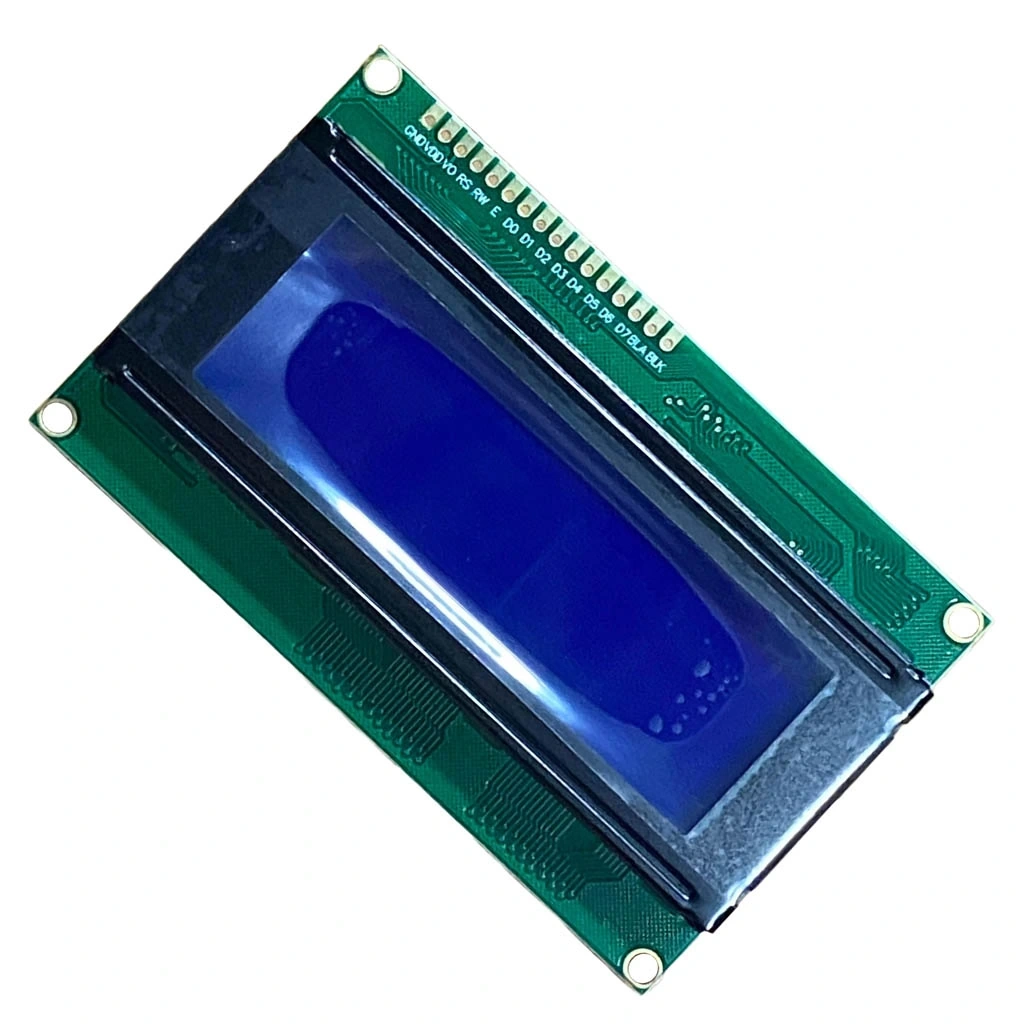

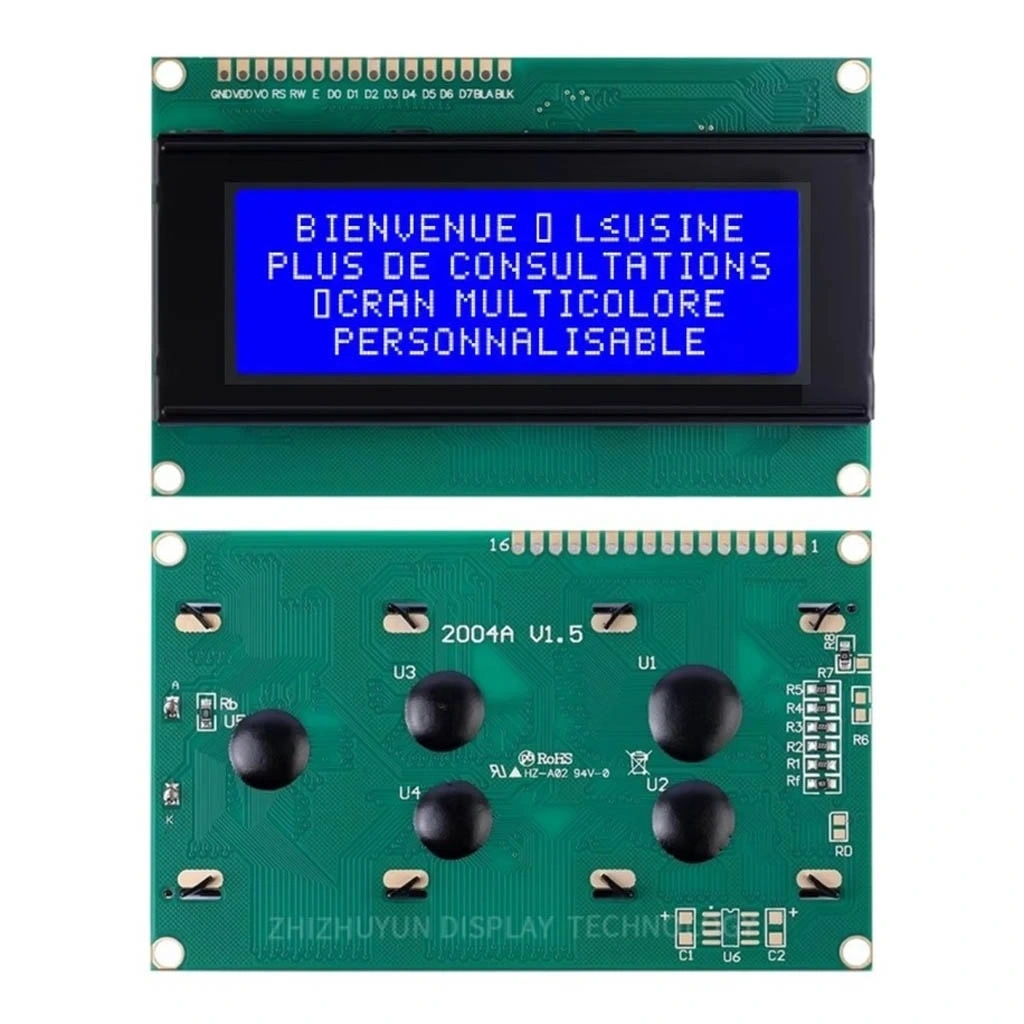

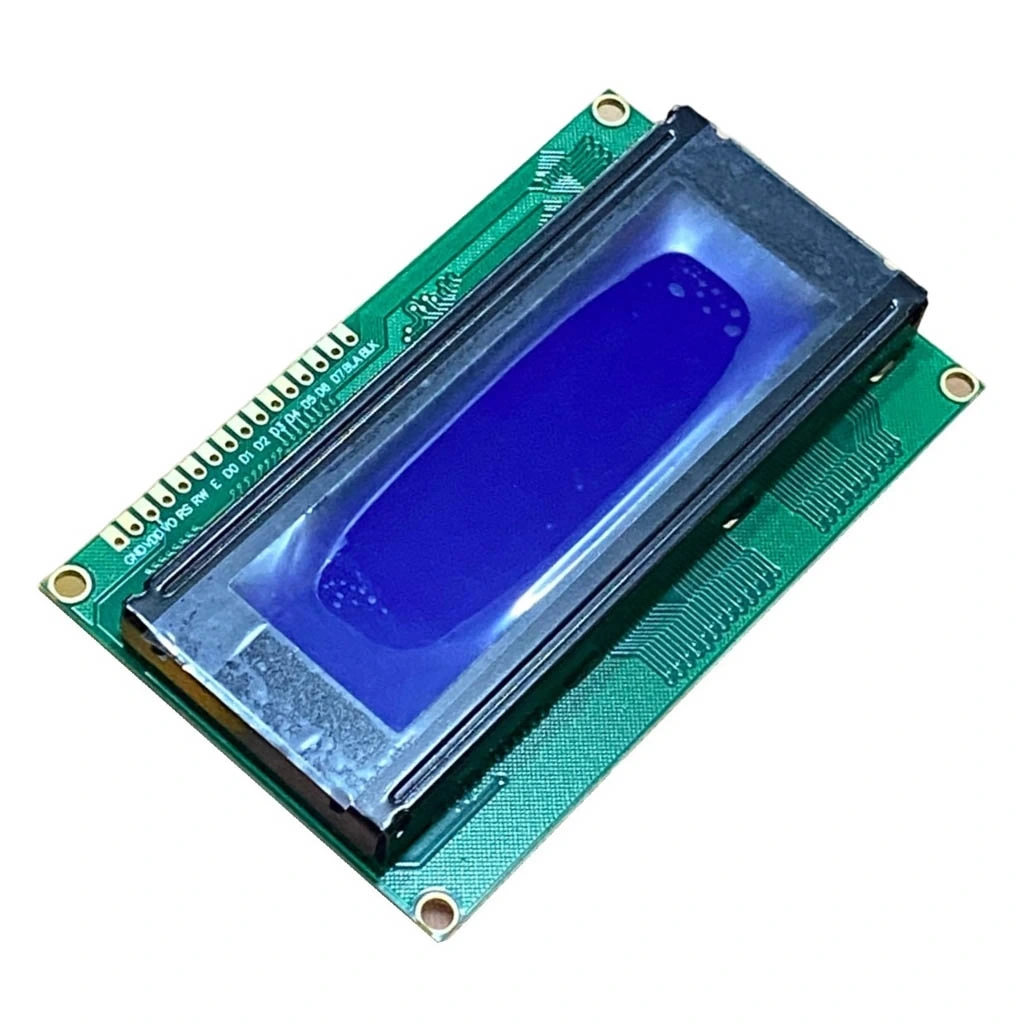

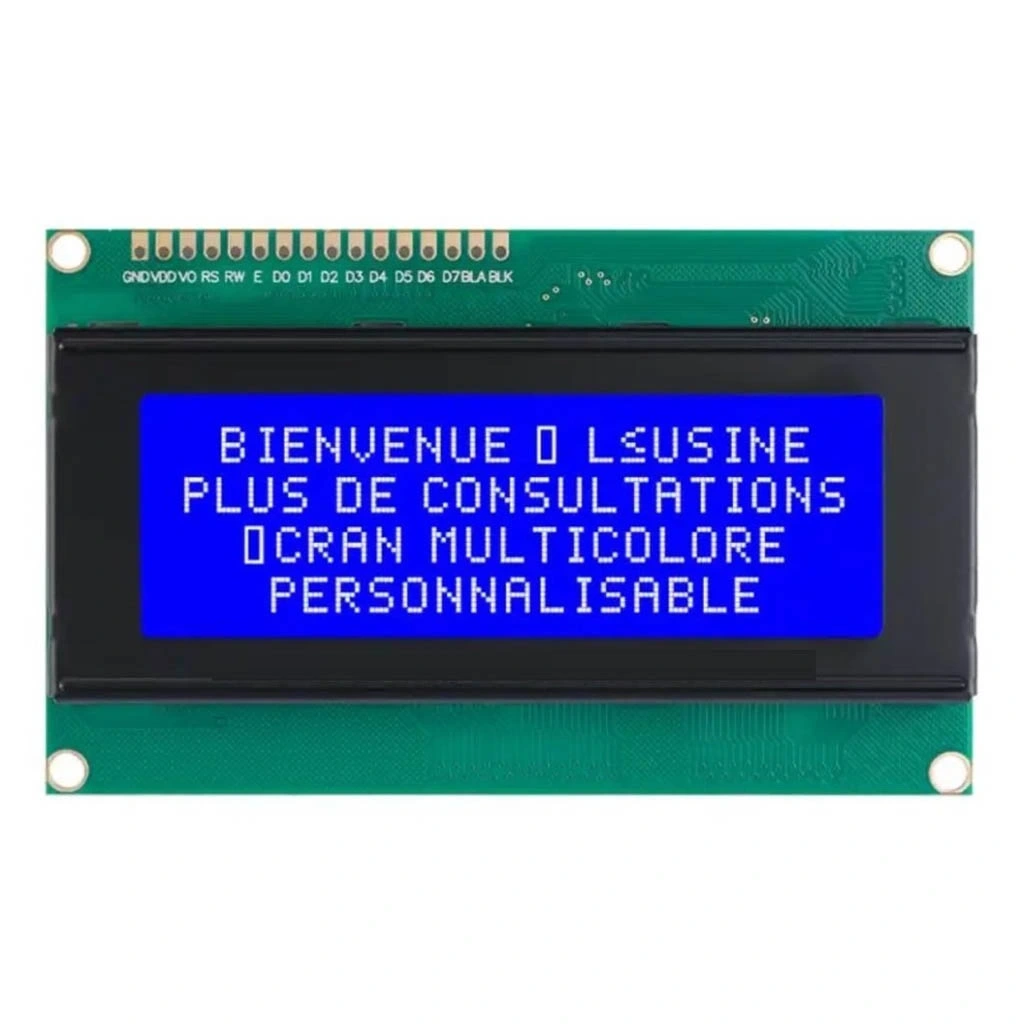

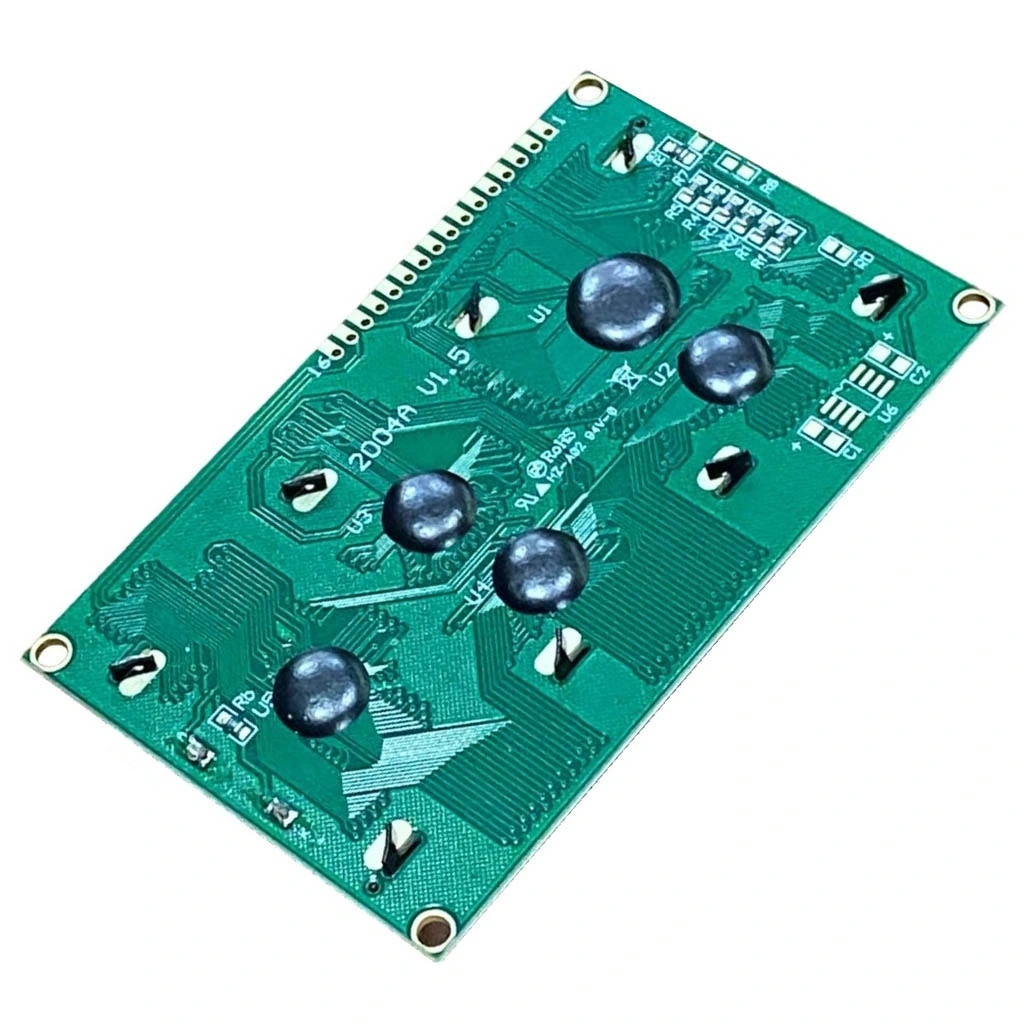

2004A LCD Display Mavi 4x20 Karakter LCD Ekran

2004A LCD Display Mavi 4x20 Karakter LCD Ekran

2004A LCD Display, 4 satır ve 20 sütundan oluşan toplam 80 karakter gösterebilen mavi arka ışıklı bir LCD ekran modülüdür. Net görüntü kalitesi ve kolay okunabilirliği ile elektronik projeler için ideal bir gösterge birimidir. HD44780 uyumlu kontrol çipi sayesinde yaygın mikrodenetleyici platformları ile sorunsuz haberleşebilir.

Standart 16 pimli bağlantı ara yüzüne sahip olan bu ekran, I2C modülleri ile genişletilebilir ve pin tasarrufu yapılabilir. Ayarlanabilir kontrast özelliği, 5V besleme voltajı ve düşük güç tüketimi ile öne çıkan 2004A LCD, küçük ve orta boyutlu projelerde kullanıcı arayüzü olarak kullanılmak için uygundur.

Premium görüntü kalitesiyle öne çıkan 2004A LCD Display, Arduino projeleri, ölçüm cihazları, endüstriyel kontrol panelleri ve kullanıcı etkileşimli elektronik sistemler için mükemmel bir görselleştirme çözümüdür.

---

Teknik Özellikler

Bu bölümde 2004A LCD Display'in detaylı teknik özellikleri listelenmektedir.

• Ekran Tipi: Mavi arka ışıklı STN LCD
• Karakter Sayısı: 20 sütun x 4 satır (toplam 80 karakter)
• Kontrol Çipi: HD44780 veya eşdeğeri
• Arayüz: 16 pin paralel arayüz
• Gerilim Kaynağı: 5V DC
• Çalışma Akımı: ~ 2.5mA (arka ışık hariç)
• Arka Işık Akımı: ~ 80-150mA
• Karakter Boyutu: 2.95 x 4.75mm
• Görüntüleme Alanı: 76 x 25.2mm

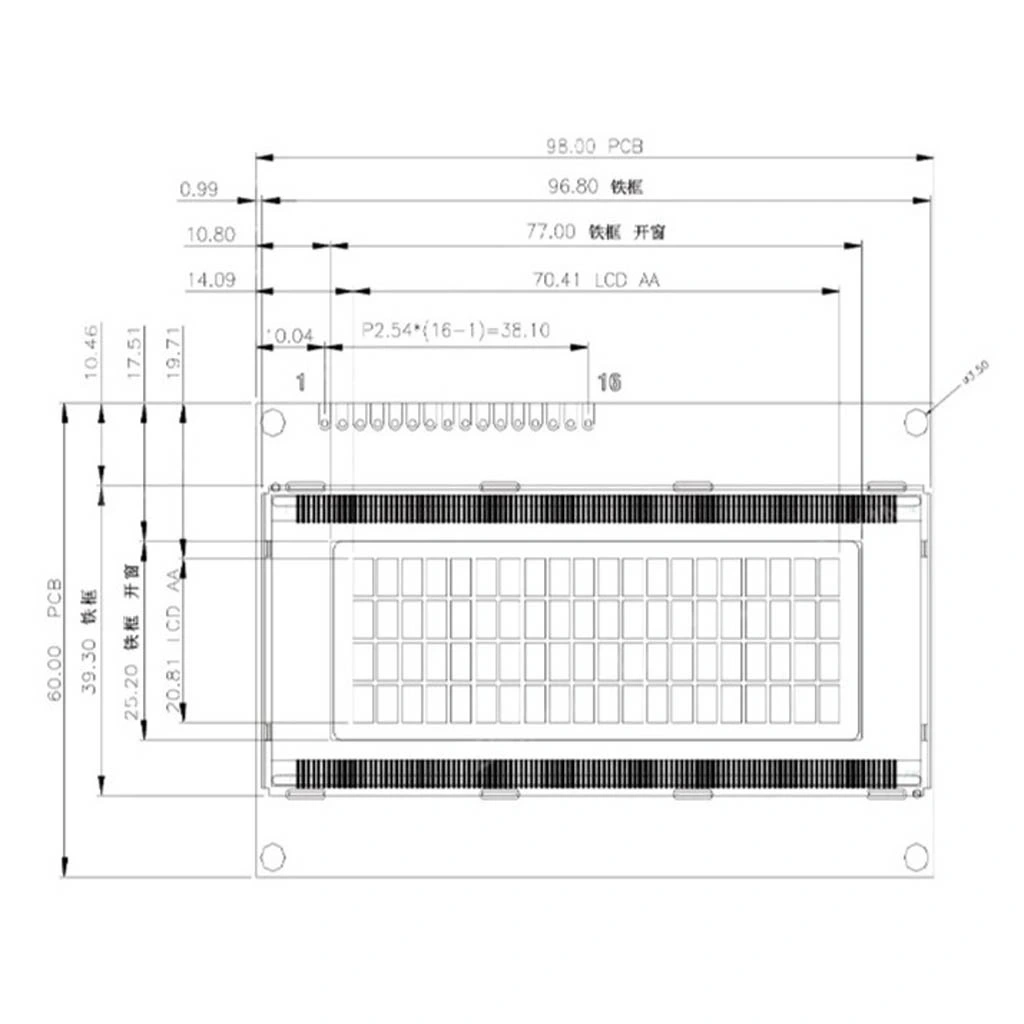

• Modül Boyutları: 98 x 60 x 12mm
• Çalışma Sıcaklığı: 0°C ~ 50°C
• Depolama Sıcaklığı: -10°C ~ 60°C
• Kontrast Ayarı: Potansiyometre ile ayarlanabilir
• Görüş Açısı: 6 saat yönü (optimum görüntü açısı)
• Kontrol Modu: 4-bit veya 8-bit veri modu
• Karakter Seti: ASCII ve Japon karakterleri
• Bağlantı Aralığı: 2.54mm standart pin aralığı
• Montaj Delikleri: 4 adet, köşelere konumlandırılmış
• Arka Işık Rengi: Mavi
• Karakter Rengi: Beyaz

---

Kullanım Avantajları

2004A LCD Display'in sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Karakter Kapasitesi: 80 karakterlik geniş görüntüleme alanı ile daha fazla bilgi gösterimi.
• Parlak Mavi Arka Işık: Karanlık ortamlarda bile net okunabilirlik sağlayan aydınlatma.
• Standart HD44780 Uyumu: Yaygın kullanılan kütüphaneler ve kodlarla tam uyumluluk.
• Ayarlanabilir Kontrast: Farklı görüntüleme açıları ve ortam koşullarına uyum sağlama.
• 4-bit/8-bit Çalışma Modu: Pin tasarrufu veya hızlı veri transferi arasında seçim imkanı.
• Düşük Güç Tüketimi: Arka ışık yoğunluğu azaltılarak pil beslemeli projelerde enerji tasarrufu.
• I2C Uyumluluğu: Ek modül ile sadece 2 pin kullanarak mikrodenetleyici bağlantısı sağlama.
• Kolay Montaj: Standart delik mesafeleri ve pin yapısı ile çeşitli projelere hızlı entegrasyon.
• Geniş Çalışma Sıcaklığı: 0-50°C sıcaklık aralığında stabil çalışma performansı.
• Özel Karakterler: 8 adete kadar özel karakter tanımlayabilme özelliği.

---

İdeal Kullanım Alanları

Bu LCD ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Mikrodenetleyici Projeleri: Arduino, Raspberry Pi ve diğer geliştirme kartları ile kullanım
• Ölçüm Cihazları: Multimetreler, sıcaklık ve nem ölçerler, veri kaydediciler
• Endüstriyel Kontroller: Makine kontrol panelleri, proses izleme sistemleri
• Akıllı Ev Sistemleri: Otomasyon kontrol üniteleri, termostat arayüzleri
• Laboratuvar Ekipmanları: Analiz cihazları, test düzenekleri
• Bilgi Terminalleri: Kullanıcı bilgilendirme ekranları, durum göstergeleri
• Elektronik Saatler: Dijital saat, kronometre ve zamanlayıcı projeleri
• Oyun Projeleri: Basit menü tabanlı oyunlar, puan göstergeleri
• Eğitim Uygulamaları: Elektronik ve programlama eğitim setleri
• 3D Yazıcılar: Kullanıcı arayüzü ve durum bilgisi gösterimi

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, LCD ekranın performansını ve ömrünü etkiler.

---

LCD Teknolojisi ve HD44780 Kontrolcüsü

2004A LCD ekranın kullandığı teknoloji ve HD44780 kontrolcüsünün özellikleri.

2004A LCD ekran, karakter tabanlı LCD modüller arasında yaygın olarak kullanılan bir teknolojiyi barındırır. Bu ekranlar, endüstri standardı haline gelmiş HD44780 kontrolcüsü veya uyumlu çipler ile yönetilir.

LCD Teknolojisi ve Çalışma Prensibi:

Karakter LCD ekranların temel yapısı ve çalışma şekli:

• STN (Super Twisted Nematic) Teknolojisi: Yüksek kontrast ve geniş görüş açısı sağlayan sıvı kristal yapı.
• Piksel Matrisi: Her karakter 5x8 piksel matris içerisinde oluşturulur.
• Karakter Oluşturma: Dahili karakter jeneratörü ROM'undan veya özel tanımlı RAM'den karakterler çağrılır.
• Arka Işık Mekanizması: LED tabanlı arka aydınlatma sistemi ile ekran görünürlüğü artırılır.
• Polarize Filtreler: Sıvı kristal katmanlarını çevreleyen polarize filtrelerle görüntü oluşturulur.

Bu teknolojik yapı, LCD ve LCD Ekran ürünleri arasında dayanıklılık ve okunabilirlik sağlar.

HD44780 Kontrolcüsü ve Komut Seti:

Ekranın beyni olan kontrolcünün özellikleri ve fonksiyonları:

• Standartlaştırılmış Komut Seti: Ekranı kontrol etmek için kullanılan evrensel komutlar.
• Dahili Karakter ROM'u: ASCII karakterleri ve Japon Katakana karakterleri içerir.
• CGRAM (Character Generator RAM): 8 adete kadar özel karakter tanımlama imkanı.
• DDRAM (Display Data RAM): Ekranda gösterilecek karakterlerin depolandığı bellek.
• Adres Haritası: Her satır için belirlenmiş bellek adresi aralıkları (0x00, 0x40, 0x14, 0x54).

HD44780 standardı, farklı üreticilerin LCD modüllerinde tutarlı bir programlama arayüzü sağlar.

Arka Işık ve Kontrast Kontrolü:

Ekran görünürlüğünü etkileyen faktörler ve kontrol yöntemleri:

• Mavi LED Arka Işık: Yüksek görünürlük için parlak mavi LED aydınlatma sistemi.
• PWM Kontrolü: Mikrodenetleyiciden PWM sinyaliyle arka ışık parlaklığını ayarlama.
• Arka Işık İzolasyonu: A ve K pinleri üzerinden bağımsız arka ışık kontrolü imkanı.
• Kontrast Potansiyometresi: VEE pinine bağlı trimpot ile kontrast hassas ayarı.
• Sıcaklık Etkisi: Ortam sıcaklığındaki değişimlere göre kontrast davranışının değişmesi.

Doğru arka ışık ve kontrast ayarları, ekranın farklı ortam koşullarında optimum görünürlüğünü sağlar.

---

Arduino ve Diğer Platformlarla Bağlantı

2004A LCD ekranın Arduino ve diğer mikrodenetleyici platformlarıyla bağlantı şekilleri.

2004A LCD ekran, çeşitli mikrodenetleyici platformlarıyla kolayca entegre edilebilir. Standart paralel arayüz veya I2C adaptörleri kullanılarak farklı bağlantı seçenekleri uygulanabilir.

Arduino ile Doğrudan Bağlantı:

Standart paralel arayüz kullanılarak Arduino'ya bağlantı şeması:

• VSS (Pin 1): Arduino GND
• VDD (Pin 2): Arduino 5V
• V0 (Pin 3): 10K potansiyometre (kontrast ayarı için)
• RS (Pin 4): Arduino dijital pin (örn. pin 12)
• RW (Pin 5): Arduino GND (sadece yazma modu için) veya dijital pin
• E (Pin 6): Arduino dijital pin (örn. pin 11)
• D0-D3 (Pin 7-10): 4-bit modda bağlantısız veya GND
• D4-D7 (Pin 11-14): Arduino dijital pinler (örn. pin 5, 4, 3, 2)
• A (Pin 15): Arduino 5V (direnç üzerinden)
• K (Pin 16): Arduino GND

Bu bağlantı şeması, Arduino platformlarında standart LCD kütüphaneleriyle kullanım için uygundur.

I2C Adaptörü ile Bağlantı:

I2C modülü kullanarak pin tasarrufu sağlama yöntemi:

• LCD Bağlantısı: 16 pin konektör doğrudan I2C modülüne takılır.
• SDA: Arduino'nun SDA pinine (Uno'da A4)
• SCL: Arduino'nun SCL pinine (Uno'da A5)
• VCC: Arduino 5V
• GND: Arduino GND
• Adres Seçimi: Genellikle 0x27 veya 0x3F (modüle göre değişiklik gösterebilir)

I2C adaptörü, 16 pin yerine sadece 4 pin kullanarak bağlantı karmaşıklığını azaltır.

Örnek Arduino Kodu:

// Doğrudan bağlantı için örnek kod
#include <LiquidCrystal.h>

// RS, E, D4, D5, D6, D7 pinlerini tanımla
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // LCD'yi 20 sütun ve 4 satır olarak başlat
  lcd.begin(20, 4);

  // Karşılama mesajı
  lcd.setCursor(0, 0);
  lcd.print("2004A LCD Ekran");
  lcd.setCursor(0, 1);
  lcd.print("4 Satir 20 Sutun");
  lcd.setCursor(0, 2);
  lcd.print("Mavi Arka Isik");
  lcd.setCursor(0, 3);
  lcd.print("Voltaj.Net");
}

void loop() {
  // İmleç pozisyonu değiştirme örneği
  lcd.setCursor(19, 3);
  lcd.print("*");
  delay(500);
  lcd.setCursor(19, 3);
  lcd.print(" ");
  delay(500);
}

Bu basit kod, ekranın tüm satırlarına mesaj yazarak test etmeyi sağlar.

---

Özel Karakter Oluşturma ve Menü Tasarımı

2004A LCD ekranda özel karakterler oluşturma ve etkili menü arayüzleri tasarlama.

2004A LCD ekranlarının en güçlü özelliklerinden biri, özel karakterler oluşturabilme ve bunlarla etkileşimli menü sistemleri tasarlayabilme imkanıdır. Bu yetenekler, kullanıcı arayüzlerini daha sezgisel ve görsel olarak zenginleştirir.

Özel Karakter Oluşturma:

LCD ekranda kendi karakterlerinizi tanımlama süreci:

• CGRAM Kullanımı: Character Generator RAM'de 8 adete kadar özel karakter depolanabilir.
• 5x8 Piksel Matrisi: Her karakter 5 sütun ve 8 satırlık bir matris içinde tanımlanır.
• Bit Deseni: Karakterin her satırı için binary veya hex değerlerle piksel deseni belirlenir.
• Karakter Kodları: Özel karakterler 0-7 arasındaki kodlarla çağrılır.
• Dinamik Güncelleme: Özel karakterler program çalışırken değiştirilebilir ve animasyon yapılabilir.

Özel karakterler, standart karakter setinde bulunmayan semboller, logolar veya grafikler göstermek için idealdir.

Menü Sistemi Tasarımı:

LCD ekranlarda kullanıcı dostu menü sistemleri oluşturma teknikleri:

• Çok Seviyeli Menüler: Ana menü ve alt menüler hiyerarşisi oluşturma.
• İmleç İşaretleri: Özel karakterlerle seçili menü öğesini belirtme (ok, yıldız, vb.).
• Kaydırma Tekniği: Ekran alanından daha fazla menü öğesini göstermek için kaydırma kullanımı.
• Durum Göstergeleri: Menü öğelerinin durumunu belirtmek için özel semboller kullanma.
• Geçiş Efektleri: Menüler arasında geçişlerde ekranı temizleme veya kaydırma efektleri.

İyi tasarlanmış bir menü sistemi, LCD ve LCD Ekran projelerinde kullanıcı deneyimini önemli ölçüde iyileştirir.

Örnek Özel Karakter Kodu:

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

// Özel karakterler için byte dizileri
byte kalp[8] = {
  B00000,
  B01010,
  B11111,
  B11111,
  B11111,
  B01110,
  B00100,
  B00000
};

byte ok[8] = {
  B00000,
  B00100,
  B00110,
  B11111,
  B11111,
  B00110,
  B00100,
  B00000
};

void setup() {
  // LCD'yi başlat
  lcd.begin(20, 4);

  // Özel karakterleri tanımla
  lcd.createChar(0, kalp);
  lcd.createChar(1, ok);

  // Karakterleri ekranda göster
  lcd.setCursor(0, 0);
  lcd.print("Ozel Karakterler:");

  lcd.setCursor(0, 1);
  lcd.write(byte(0)); // Kalp karakteri
  lcd.print(" Kalp Sembol");

  lcd.setCursor(0, 2);
  lcd.write(byte(1)); // Ok karakteri
  lcd.print(" Menu Imleci");
}

void loop() {
  // Kod buraya
}

Bu örnekte, kalp ve ok şeklinde iki özel karakter tanımlanıp ekranda gösterilmektedir.

---

İleri Seviye Kullanım Teknikleri

2004A LCD ekranı için optimizasyon, güç tasarrufu ve ileri seviye uygulama teknikleri.

2004A LCD ekran ile daha verimli ve profesyonel uygulamalar geliştirmek için çeşitli ileri seviye teknikler kullanılabilir. Bu yöntemler, performansı artırmanın yanı sıra ekranın kullanım ömrünü de uzatabilir.

Güç Tasarrufu Teknikleri:

Batarya ile çalışan projelerde enerji verimliliğini artıran yöntemler:

• Arka Işık Kontrolü: PWM ile arka ışık parlaklığını ortam ışığına veya kullanım durumuna göre ayarlama.
• Otomatik Kapanma: Belirli bir süre kullanılmadığında ekranı uyku moduna alma.
• Düşük Güç Modu: Ekranı tamamen kapatmadan içeriği koruyarak güç tasarrufu sağlama.
• Seçici İçerik Yenileme: Sadece değişen içeriği güncelleyerek gereksiz yazma işlemlerini önleme.
• Akıllı Güncelleme Algoritmaları: Ekranı sadece belirli aralıklarla yenileme.

Bu teknikler, özellikle pil ömrünün kritik olduğu taşınabilir projelerde önem kazanır.

Bellek ve CPU Optimizasyonu:

Sınırlı bellek ve işlem gücüne sahip mikrodenetleyicilerde LCD kullanımını optimize etme:

• Karakter Tamponlama: Sadece değişen karakterleri göndererek işlem yükünü azaltma.
• String Optimizasyonu: F() makrosu ile stringleri program belleğinde tutarak RAM tasarrufu.
• Önceden Hesaplanmış Değerler: Sık kullanılan ekran pozisyonlarını sabit olarak tanımlama.
• Hızlı İşlem Algoritmaları: Ekran güncelleme rutinlerini optimize ederek CPU yükünü azaltma.
• Kesme Tabanlı Güncelleme: Ana program akışını bozmadan arka planda ekranı güncelleme.

Bellek ve CPU optimizasyonu, karmaşık projelerde sistem performansını artırır.

Grafik ve Animasyon Teknikleri:

Karakter LCD'lerde sınırlı grafik yetenekleri oluşturma yöntemleri:

• Özel Karakter Animasyonu: CGRAM'deki karakterleri sırayla değiştirerek basit animasyonlar.
• İlerleme Çubukları: Özel karakterlerle farklı doluluk seviyelerinde ilerleme göstergeleri.
• Büyük Karakterler: Birden fazla standart karakteri birleştirerek daha büyük semboller oluşturma.
• Kaydırma Efektleri: Uzun metinleri ekranda kaydırarak dinamik görüntüler oluşturma.
• Ekran Bölümleme: Farklı ekran bölgelerini farklı güncelleme hızlarıyla yönetme.

Bu teknikler, standart bir karakter LCD'nin görsel yeteneklerini önemli ölçüde genişletir.

---

Sorun Giderme ve Sık Karşılaşılan Problemler

2004A LCD ekran kullanımında karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

2004A LCD ekran genellikle güvenilir bir bileşen olsa da, kurulum ve kullanım aşamalarında çeşitli sorunlarla karşılaşılabilir. Bu sorunları hızlı bir şekilde teşhis etmek ve çözmek için yaygın problemleri ve çözümlerini bilmek önemlidir.

Ekranda Hiçbir Şey Görünmüyor:

Ekran tamamen boş veya karakterler görünmüyorsa:

• Kontrast Ayarı: V0 pinine bağlı potansiyometreyi yavaşça çevirerek kontrast ayarını değiştirin.
• Güç Kontrolü: Ekrana 5V güç geldiğinden emin olun, multimetre ile ölçüm yapın.
• Bağlantı Kontrolü: Tüm pin bağlantılarının doğru ve sıkı yapıldığını kontrol edin.
• Başlatma Komutları: LCD.begin() fonksiyonunun doğru satır ve sütun değerleriyle çağrıldığını doğrulayın.
• Pin Çakışması: Mikrodenetleyici üzerinde kullanılan pinlerin başka bir işlev için kullanılmadığından emin olun.

Kontrast ayarı, boş ekran sorunlarının en yaygın çözümüdür.

Garip Karakterler veya Kare Semboller Görünüyor:

Ekranda anlaşılmaz veya hatalı karakterler varsa:

• İletişim Modu: 4-bit/8-bit mod ayarının kodla uyumlu olduğunu kontrol edin.
• Veri Pinleri Sırası: D4-D7 (veya D0-D7) pinlerinin doğru sırayla bağlandığını doğrulayın.
• Başlatma Sırası: LCD'nin doğru sırayla başlatıldığından emin olun.
• Kütüphane Uyumluluğu: Kullanılan kütüphanenin bu LCD modeli ile uyumlu olduğunu kontrol edin.
• Zamanlamalı Sorunlar: Bazı mikrodenetleyicilerde LCD.init() fonksiyonundan sonra kısa bir gecikme ekleyin.

Genellikle bağlantı hatası veya yazılım yapılandırması kaynaklı olan bu sorunlar kolayca çözülebilir.

Arka Işık Çalışmıyor:

Ekran görünüyor ancak arka ışık yanmıyorsa:

• Arka Işık Pinleri: A ve K pinlerinin doğru bağlandığını kontrol edin (15 ve 16 nolu pinler).
• Direnç Kontrolü: Arka ışık için uygun değerde akım sınırlama direnci kullanıldığını doğrulayın.
• Voltaj Ölçümü: Arka ışık terminalleri arasında yaklaşık 4.2V olup olmadığını ölçün.
• Fiziksel Hasar: Ekranın arka ışık LED sisteminde fiziksel hasar olup olmadığını kontrol edin.
• PWM Bağlantısı: Arka ışık PWM kontrolü kullanılıyorsa, PWM sinyalinin doğru yapılandırıldığını doğrulayın.

Arka ışık sorunları genellikle basit bağlantı hataları veya uygun olmayan direnç değerlerinden kaynaklanır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 2004A LCD Display Mavi 4x20 Karakter LCD Ekran

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
