CH340G USB to TTL UART Modül

CH340G USB to TTL UART Modül

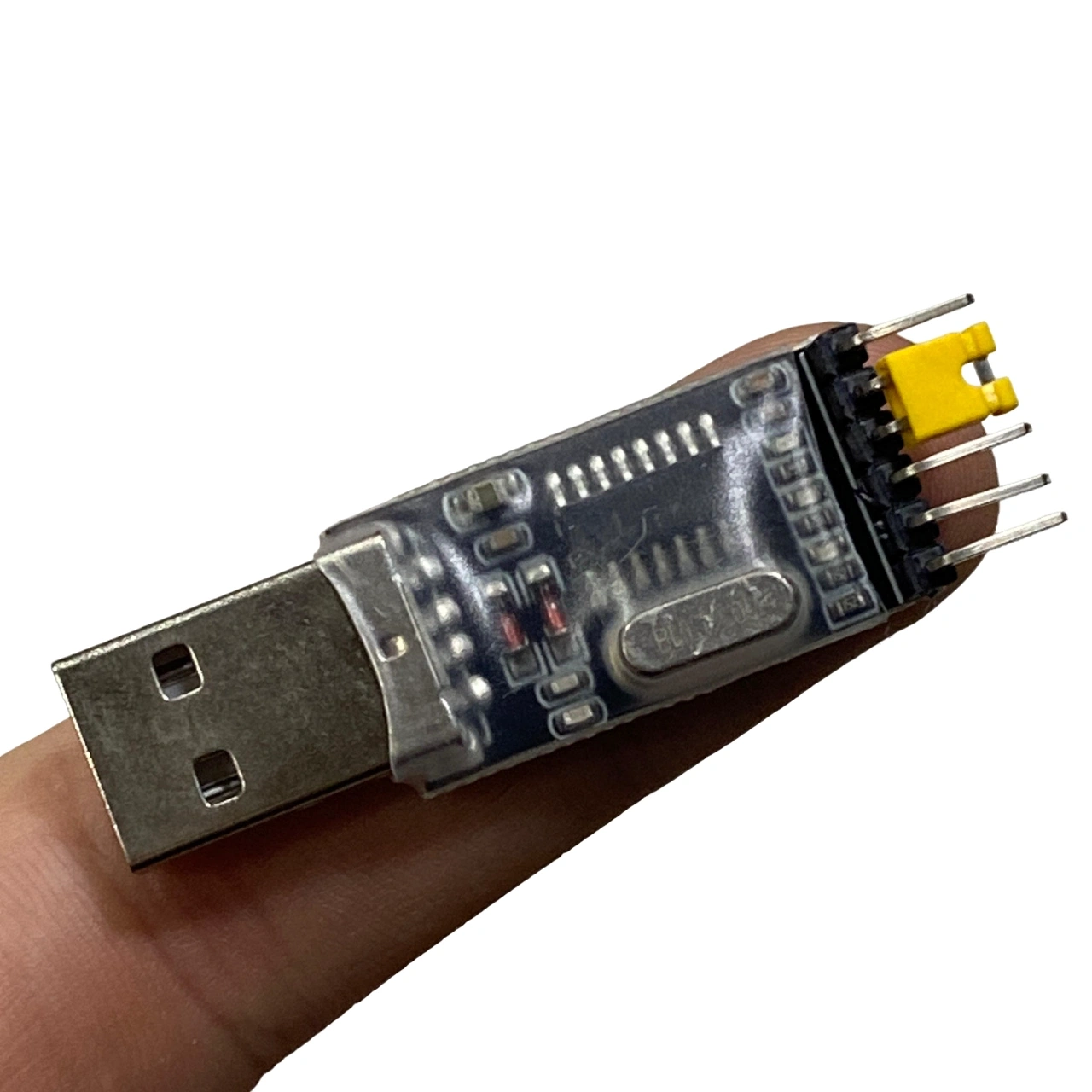

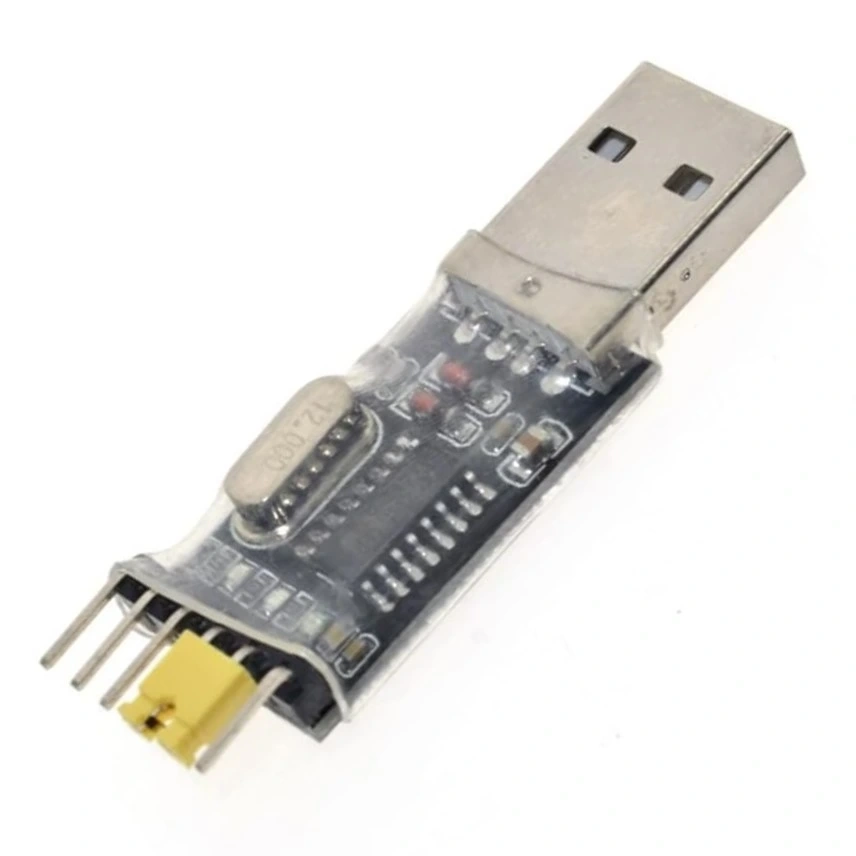

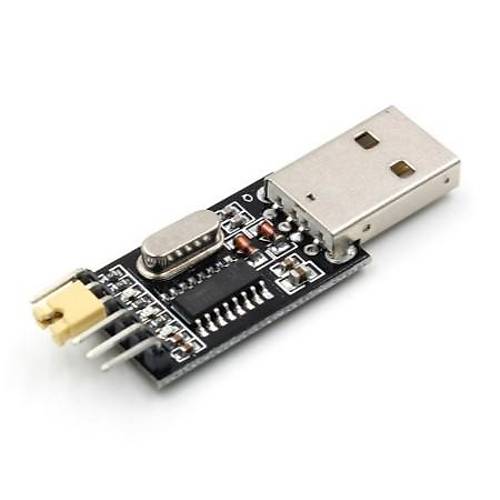

CH340G USB to TTL UART Modül, bilgisayarınız ile mikrodenetleyici projeleri arasında güvenilir ve hızlı seri iletişim sağlayan kompakt bir çözümdür. Bu modül, popüler CH340G entegresini kullanarak USB portunu TTL seviyesinde UART arayüzüne dönüştürür ve mikroişlemci projelerinizde veri aktarımı için güvenilir bir köprü oluşturur.

Modül üzerinde bulunan voltaj seçim jumperi sayesinde 5V veya 3.3V çıkış gerilimini kolayca seçebilirsiniz. Bu özellik, farklı çalışma gerilimlerine sahip çeşitli platformlarla uyumluluğu garanti eder. Ayrıca üzerindeki DTR pini sayesinde Arduino programlama sırasında otomatik reset özelliğini destekler.

Premium kaliteli CH340G USB to TTL UART Modül, özellikle Arduino kartları, ESP8266, ESP32 ve diğer mikrodenetleyici platformları ile projelerinizi bilgisayarınıza bağlamak için ideal bir araçtır. Hem program yükleme hem de seri monitör aracılığıyla hata ayıklama işlemlerinde mükemmel performans gösterir.

---

Teknik Özellikler

CH340G USB to TTL UART Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip: CH340G USB to UART dönüştürücü
• USB Protokolü: USB 2.0
• Çalışma Gerilimi: 5V (USB üzerinden)
• Lojik Seviye Çıkışı: 3.3V veya 5V (seçilebilir)
• Baudrate: 50bps - 2Mbps
• Veri Bitleri: 5, 6, 7, 8
• Durdurma Biti: 1, 1.5, 2
• Parite Kontrolü: Yok, Çift, Tek, İşaret, Boşluk

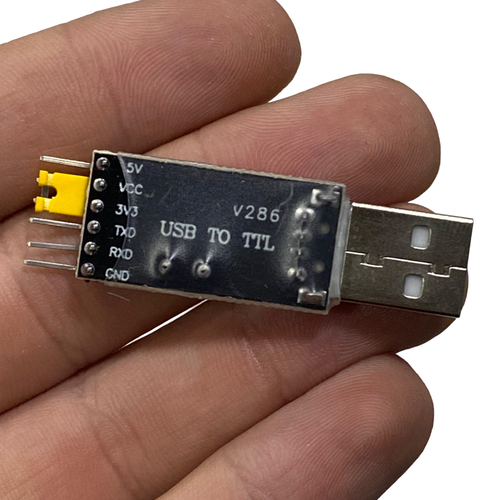

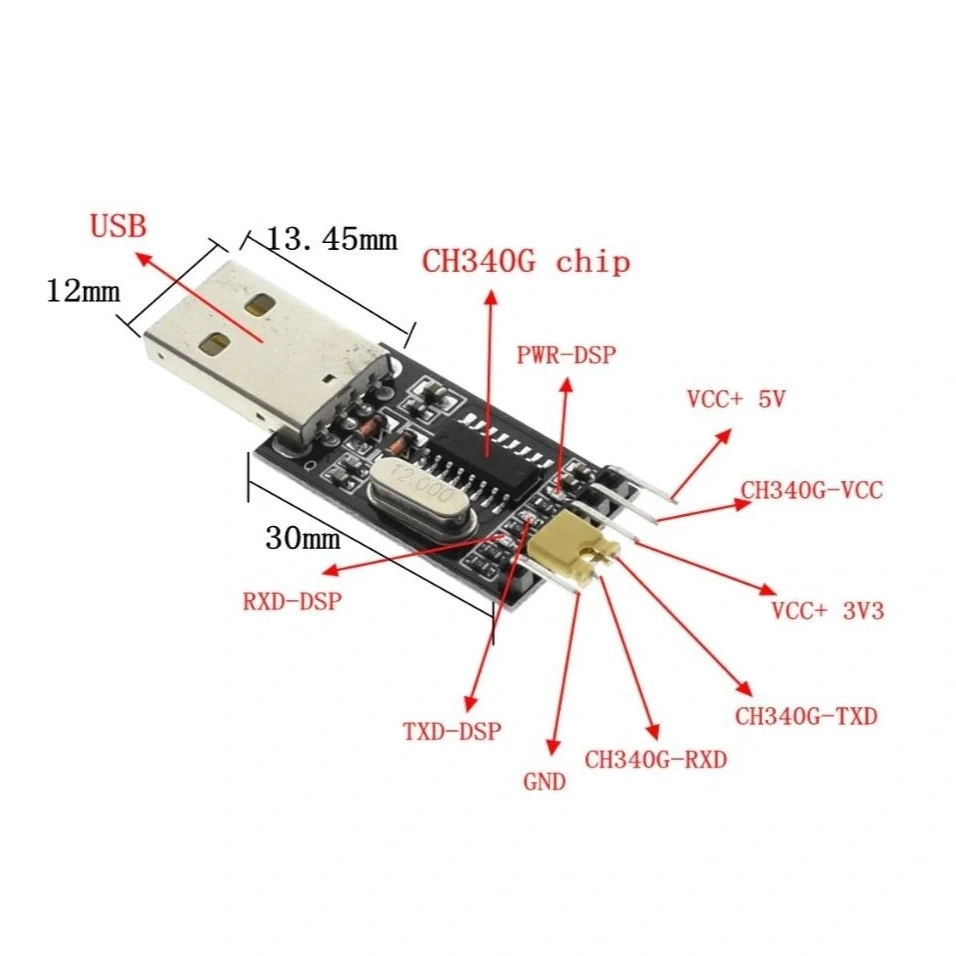

• İletişim Pinleri: TXD, RXD, GND, VCC, DTR, RTS
• LED Göstergeler: Güç, TX ve RX aktivite göstergeleri
• Pin Bağlantısı: 2.54mm standart header pinler
• USB Konnektörü: Mini USB
• Çalışma Sıcaklığı: -40°C ila +85°C

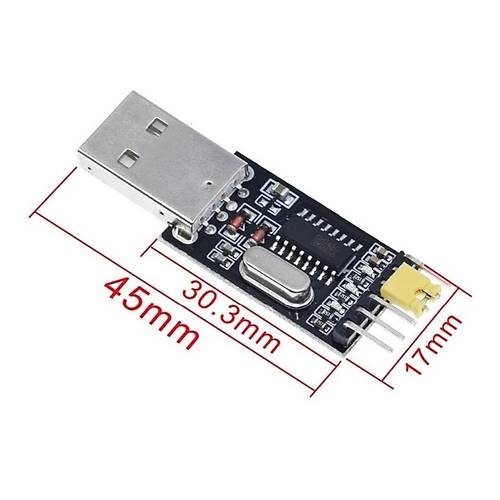

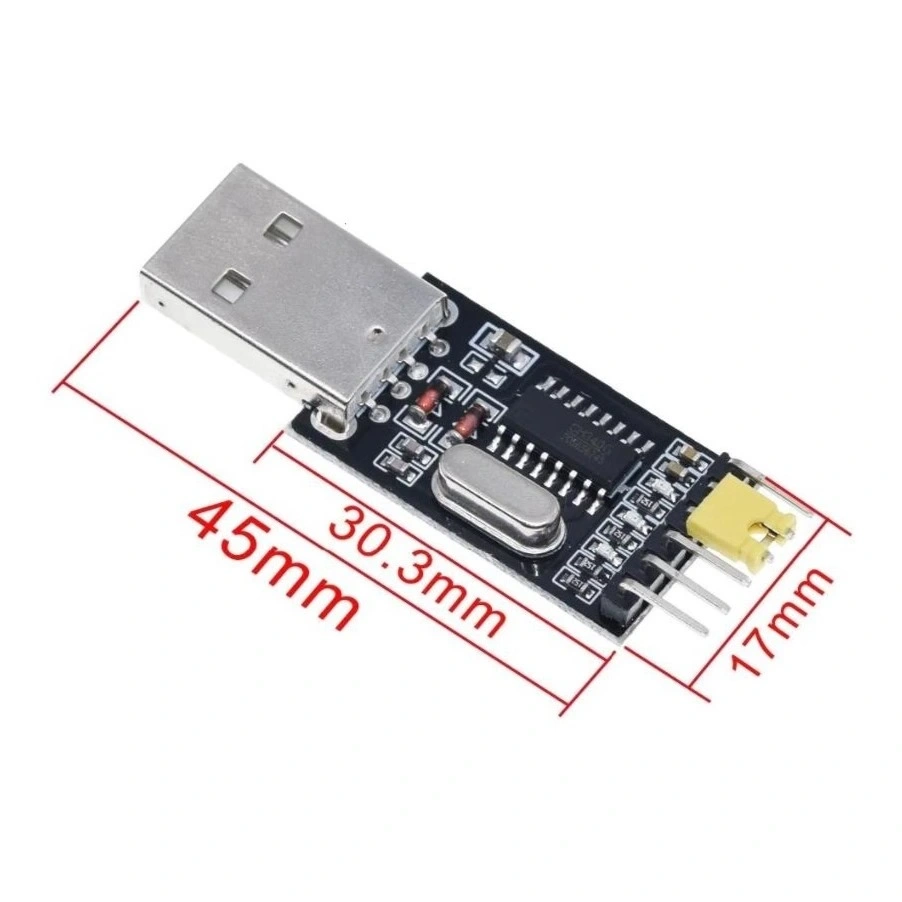

• PCB Boyutları: Yaklaşık 34mm x 18mm
• Sürücü Desteği: Windows 7/8/10/11, Mac OS, Linux
• Akım Kapasitesi: 3.3V pini 500mA'ya kadar
• Aşırı Akım Koruması: Var
• Maksimum Transfer Hızı: 2 Megabit/saniye
• Voltaj Seçim Jumperi: 3.3V/5V seçimi için
• Dahili Kristal: 12MHz

---

Kullanım Avantajları

CH340G USB to TTL UART Modülün sağladığı temel avantajlar aşağıda listelenmiştir.

• Geniş Platform Uyumluluğu: Arduino, ESP8266, ESP32, Raspberry Pi gibi birçok platformla çalışır
• Çift Voltaj Desteği: 3.3V ve 5V lojik seviyelerini destekleyen esnek kullanım
• Yüksek Veri Transfer Hızı: 2Mbps'e kadar hızlı veri iletişimi
• Görsel Geri Bildirim: TX/RX aktivitelerini gösteren LED göstergeler
• Otomatik Reset Özelliği: DTR pini sayesinde Arduino programlama sırasında otomatik reset
• Kolay Sürücü Kurulumu: Windows, Mac ve Linux için kolay kurulum
• Kompakt Boyut: Minimum alan kaplayan ergonomik tasarım
• Güvenilir Bağlantı: Mini USB portu ile sağlam bağlantı
• Aşırı Akım Koruması: Devre koruması ile güvenli kullanım
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda bile güvenilir çalışma

---

İdeal Kullanım Alanları

CH340G USB to TTL UART Modülün tipik kullanım alanları aşağıda listelenmiştir.

• Arduino Programlama: Arduino kartlarına kod yükleme ve seri haberleşme
• ESP8266/ESP32 Geliştirme: WiFi ve Bluetooth tabanlı projelerde programlama
• Raspberry Pi Seri Konsol: Raspberry Pi ile seri terminal bağlantısı
• Mikrodenetleyici Debugging: Seri monitör aracılığıyla hata ayıklama
• IoT Prototipleme: Nesnelerin İnterneti cihazlarının geliştirilmesi
• Sensör Veri Okuma: Sensörlerden seri veri toplama ve görüntüleme
• GPS Modül Bağlantısı: GPS modüllerinden NMEA verisi okuma
• Kablosuz Modül Programlama: RF, LoRa ve GSM modüllerinin yapılandırılması
• Endüstriyel Cihaz Haberleşmesi: UART protokolü kullanan endüstriyel cihazlarla bağlantı
• Robotik Projeler: Robot kontrol kartlarıyla haberleşme ve programlama

---

Bağlantı ve Kullanım Rehberi

CH340G modülünü doğru şekilde bağlamak ve kullanmak için aşağıdaki adımları izleyin.

---

CH340G Entegresi ve Üstün Performansı

CH340G çipinin özellikleri ve bu dönüştürücüyü özel kılan teknik detaylar.

CH340G entegresi, WCH firması tarafından üretilen ve USB ile asenkron seri arabirim (UART) arasında dönüşüm sağlayan kompakt bir çiptir. Bu entegre, düşük maliyeti ve yüksek güvenilirliği ile öne çıkar.

CH340G Çip Mimarisi:

CH340G entegresinin teknik yapısı:

• Dahili USB Protokol İşlemcisi: USB standartlarına tam uyumlu veri işleme
• Entegre Kristal Osilatör: 12MHz kristal ile kararlı çalışma
• Minimal Harici Bileşen İhtiyacı: Basit ve güvenilir devre tasarımı
• Düşük Güç Tüketimi: Verimli enerji kullanımı
• Entegre EEPROM Adresleme: Harici EEPROM desteği

Bu teknik özellikler CH340G çipinin basit ama güçlü bir USB-UART köprüsü olmasını sağlar.

Veri İletişim Özellikleri:

CH340G çipinin veri iletişim yetenekleri:

• Yüksek Baudrate Desteği: 50bps ile 2Mbps arası ayarlanabilir iletişim hızı
• Esnek Veri Format Seçenekleri: 5, 6, 7 veya 8 veri biti
• RS232 Sinyalleme Desteği: RTS, DTR, DCD, RI, DSR ve CTS sinyalleri
• Tam/Yarı Dubleks Çalışma: Veri akış kontrolü desteği
• Buffer Yönetimi: Veri kaybını önleyen buffer sistemi

Bu özellikler, çok çeşitli seri iletişim protokollerini destekler.

Rakiplerine Göre Avantajları:

CH340G entegresinin FT232 ve PL2303 gibi alternatiflerine göre avantajları:

• Maliyet Etkinliği: Daha düşük maliyetle benzer performans
• Daha Az Harici Bileşen İhtiyacı: Basitleştirilmiş devre tasarımı
• Geniş İşletim Sistemi Desteği: Windows, Mac ve Linux platformları için sürücü desteği
• Kompakt Boyut: PCB üzerinde daha az yer kaplama
• Kolay Bulunabilirlik: Yaygın tedarik zincirine sahip olma

Bu avantajlar, CH340G çipini elektronik prototipleme için popüler bir seçim haline getirir.

---

Arduino Platformu ile Kusursuz Entegrasyon

CH340G modülünün Arduino ekosistemi ile uyumluluğu ve kullanım detayları.

CH340G USB to TTL UART Modül, Arduino platformu ile mükemmel şekilde entegre olarak çalışır ve programlama süreçlerini basitleştirir.

Arduino Programlama Avantajları:

CH340G modülünün Arduino programlama sürecine katkıları:

• Otomatik Reset Fonksiyonu: DTR pini sayesinde kod yükleme sırasında otomatik reset
• Güvenilir Bootloader İletişimi: Arduino bootloader ile kararlı haberleşme
• Yüksek Hızlı Kod Yükleme: 115200 baud ve üzeri hızlarda kod transferi
• Seri Monitör Erişimi: Arduino IDE seri monitör ile sorunsuz çalışma
• Fimware Güncelleme Desteği: Arduino kartlarının firmware güncelleme işlemlerinde kullanım

Bu özellikler, Arduino geliştirme süreçlerini daha verimli hale getirir.

Arduino Klon Kartlarıyla Kullanım:

Farklı Arduino klonları ve türevleriyle CH340G modülünün uyumu:

• Pro Mini Programlama: Dahili USB portu olmayan Pro Mini kartlarını programlama
• Nano V3.0 Alternatifleri: CH340G tabanlı Nano klonları için yedek programlayıcı
• Arduino Mega Uyumluluğu: Mega kartlarla sorunsuz çalışma
• Arduino Uno Seri Bağlantısı: Uno kartlarla alternatif seri iletişim kanalı
• Leonardo/Micro Kartlar: ATmega32U4 tabanlı kartlarla iletişim imkanı

Bu uyumluluk, farklı Arduino varyantlarının programlanmasında esneklik sağlar.

Arduino Shields ve Modülleriyle Bağlantı:

Arduino ekosistemindeki diğer bileşenlerle CH340G modülünün kullanımı:

• Seri İletişim Modülleri: GSM/GPRS, Bluetooth, LoRa modüllerini test etme
• GPS Shieldleri: NMEA verilerini bilgisayara aktarma
• SD Kart Modülleri: Seri haberleşme üzerinden veri kayıt işlemleri
• Sensör Entegrasyonu: Seri çıkış veren sensörleri doğrudan bilgisayara bağlama
• Motor Sürücüleri: Seri komut ile motor kontrolü yapılan sistemlerde test aracı

Bu entegrasyon imkanları, modüller ve sensörlerin test edilmesini ve programlanmasını kolaylaştırır.

---

ESP8266 ve ESP32 Geliştirmede CH340G Kullanımı

CH340G modülünün ESP platformları ile kullanımı ve sağladığı kolaylıklar.

CH340G USB to TTL UART Modül, ESP8266 ve ESP32 gibi popüler WiFi geliştirme kartlarının programlanması ve hata ayıklaması için ideal bir araçtır.

ESP8266 Platformu ile Entegrasyon:

CH340G modülünün ESP8266 tabanlı kartlarla kullanımı:

• NodeMCU Programlama: NodeMCU kartlarını bilgisayara bağlama ve programlama
• Wemos D1 Mini Uyumluluğu: D1 Mini kartlarla sorunsuz çalışma
• ESP-01 Modül Bağlantısı: ESP-01 modülleri için güvenilir programlama arayüzü
• AT Komut Modu: ESP8266 modüllerine AT komutları gönderme
• Bootloader Modu: GPIO0 pini kontrolü ile bootloader moduna geçiş desteği

Bu entegrasyon, ESP8266 tabanlı IoT projelerinin geliştirilmesini hızlandırır.

ESP32 Geliştirme Avantajları:

CH340G modülünün ESP32 platformu ile kullanımındaki faydalar:

• DevKitC Programlama: ESP32 DevKitC kartlarını bilgisayara bağlama
• WROOM/WROVER Modülleri: ESP32 modüllerini programlama ve test etme
• Boot Modu Kontrolü: EN ve BOOT pinleri üzerinden programlama moduna geçiş
• BLE Uygulamaları: Bluetooth Low Energy uygulamalarını test etme
• Çift Çekirdek Debug: ESP32'nin çift çekirdekli yapısında hata ayıklama

Bu özellikler, ESP32 tabanlı gelişmiş IoT uygulamalarının geliştirilmesini kolaylaştırır.

WiFi ve Bluetooth Uygulamaları:

CH340G modülünün kablosuz iletişim projelerindeki rolü:

• WiFi Konfigürasyonu: ESP modüllerinin WiFi ayarlarını yapılandırma
• Bluetooth Eşleştirme: BLE cihazlarının eşleştirme ve test süreçleri
• Mesh Ağ Testi: ESP-MESH ağlarının kurulumu ve testi
• OTA Geliştirme: Uzaktan güncelleme uygulamalarının geliştirilmesi
• IoT Protokolleri: MQTT, HTTP, WebSocket gibi protokollerin test edilmesi

Bu kullanım alanları, modern IoT ekosisteminde CH340G modülünü vazgeçilmez bir araç haline getirir.

---

Sürücü Kurulumu ve Sorun Giderme

CH340G modülünün farklı işletim sistemlerinde kurulumu ve olası sorunların çözümü.

CH340G modülünün sorunsuz çalışması için işletim sisteminize uygun sürücülerin kurulması gerekir. Aşağıda farklı platformlar için kurulum kılavuzu ve yaygın sorunların çözümleri bulunmaktadır.

Windows İşletim Sisteminde Kurulum:

Windows sistemlerde CH340G sürücülerinin kurulum adımları:

• Sürücü İndirme: Resmi WCH web sitesinden veya güvenilir kaynaklardan CH340/CH341 sürücüsünü indirme
• Yükleme İşlemi: İndirilen sürücü paketini kurmak için setup.exe dosyasını çalıştırma
• Donanım Tanılama: Modülü USB porta takarak Aygıt Yöneticisinde COM portunu kontrol etme
• Port Numarası: Aygıt Yöneticisinde "Bağlantı Noktaları (COM ve LPT)" altında listelenen port numarasını not alma
• Doğrulama: Arduino IDE veya seri terminal programında doğru COM portunu seçerek test etme

Windows 7, 8, 10 ve 11 sürümlerinde bu adımlar genellikle aynıdır.

Mac OS Kurulum Adımları:

Mac bilgisayarlarda CH340G sürücü kurulumu:

• Mac Sürücüsü: Mac için özel CH340 sürücüsünü indirme
• Güvenlik Ayarları: Sistem Tercihleri > Güvenlik ve Gizlilik bölümünden sürücü izinlerini ayarlama
• Kurulum Sonrası: Kurulum tamamlandıktan sonra sistemi yeniden başlatma
• Port Doğrulama: Terminal uygulamasında "ls /dev/tty.*" komutu ile USB seri portunu kontrol etme
• Bağlantı Testi: Arduino IDE veya Screen komutu ile seri bağlantıyı test etme

Mac OS Catalina ve sonraki sürümlerde ek güvenlik onayları gerekebilir.

Linux Sistemlerde Kurulum:

Linux dağıtımlarında CH340G kullanımı:

• Otomatik Tanıma: Çoğu modern Linux dağıtımında CH340G otomatik olarak tanınır
• Kernel Modülü: "lsmod | grep ch34" komutu ile ch341 modülünün yüklendiğini kontrol etme
• Port İzinleri: "sudo usermod -a -G dialout $USER" komutu ile kullanıcıya seri port izni verme
• Port Tanımlama: "ls -l /dev/ttyUSB*" komutu ile USB seri port adını bulma
• Kullanıma Hazırlık: Sistemi yeniden başlatma ve seri portu test etme

Ubuntu, Debian ve diğer Linux dağıtımlarında benzer adımlar uygulanır.

Yaygın Sorunlar ve Çözümleri:

CH340G kullanımında karşılaşılabilecek genel sorunlar ve çözümleri:

• Port Görünmüyor: USB kablonun veri kablosu olduğundan emin olun, sadece şarj kabloları çalışmaz
• Bağlantı Kesiliyor: Kaliteli ve kısa USB kablosu kullanın, güç sorunlarını azaltır
• Sürücü Yüklenmiyor: Önceki sürücüleri kaldırıp yeniden kurulum yapın
• Yavaş Veri Transferi: Baudrate ayarlarını kontrol edin, doğru değeri seçin
• TX/RX LED Yanmıyor: Veri hatlarının doğru bağlandığını kontrol edin

Bu sorun giderme adımları, CH340G modülünüzün sorunsuz çalışmasını sağlar.

---

Voltaj Seçimi ve Farklı Cihazlarla Uyumluluk

CH340G modülünün voltaj seçim özelliği ve çeşitli sistemlerle çalışması.

CH340G USB to TTL UART Modülün en önemli özelliklerinden biri, üzerindeki jumper ile 3.3V veya 5V lojik seviyesi seçebilme imkanıdır. Bu özellik farklı çalışma gerilimlerine sahip mikrodenetleyicilerle uyumluluk sağlar.

Voltaj Seçim Mekanizması:

Modül üzerindeki voltaj seçim jumperinin çalışma prensibi:

• Jumper Pozisyonları: 3.3V ve 5V olarak işaretlenmiş iki pozisyon
• Seviye Dönüştürücü: Seçilen gerilime göre otomatik seviye dönüşümü
• TX/RX Sinyal Seviyesi: Seçilen voltaja göre lojik sinyal seviyesi uyarlanır
• VCC Çıkış Pini: Seçilen gerilim değeri VCC pininden hedef cihaza sağlanır
• Güvenli Ayarlanabilirlik: Cihaz çalışırken bile değiştirilebilen yapı

Bu jumper yapısı, farklı sistemlerle güvenli çalışmayı mümkün kılar.

3.3V Sistemlerle Uyumluluk:

Jumper 3.3V konumundayken çalışabileceği cihazlar:

• ESP8266 Modülleri: NodeMCU, Wemos D1 Mini, ESP-01
• ESP32 Kartları: ESP32 DevKitC, WROOM modülleri
• Raspberry Pi: GPIO pinleri üzerinden seri bağlantı
• STM32 Kartları: Blue Pill, Nucleo gibi ARM tabanlı kartlar
• FPGA Kartları: 3.3V I/O seviyesine sahip FPGA geliştirme platformları

3.3V seçimi, modern düşük güçlü cihazlarla güvenli çalışma sağlar.

5V Sistemlerle Uyumluluk:

Jumper 5V konumundayken çalışabileceği cihazlar:

• Arduino Uno/Mega: ATmega328P/2560 tabanlı 5V platformlar
• Arduino Nano/Pro Mini: 5V versiyonlu mikrodenetleyici kartları
• AVR Mikrodenetleyiciler: ATmega ve ATtiny serisi çipler
• PIC Mikrodenetleyiciler: 5V çalışan PIC serileri
• Klasik Sensörler: 5V lojik seviyesinde çalışan sensörler ve modüller

5V seçimi, klasik ve eski sistemlerle tam uyumluluk sağlar.

Çoklu Cihaz Bağlantısı:

CH340G modülü ile birden fazla cihazı kullanma yöntemleri:

• Daisy Chain Bağlantı: TX/RX hatlarıyla çoklu cihaz zinciri oluşturma
• Çapraz Platform İletişimi: 3.3V ve 5V cihazlar arasında seviye dönüştürücü olarak kullanım
• Bus Sistemleri: Tek hat üzerinde çoklu cihaz kontrolü
• Multi-Drop Konfigürasyonu: Tek verici, çoklu alıcı yapılandırması
• Seri Ağ Oluşturma: Farklı cihazlar arasında veri köprüsü kurma

Bu kullanım senaryoları, karmaşık projelerde bile esneklik sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

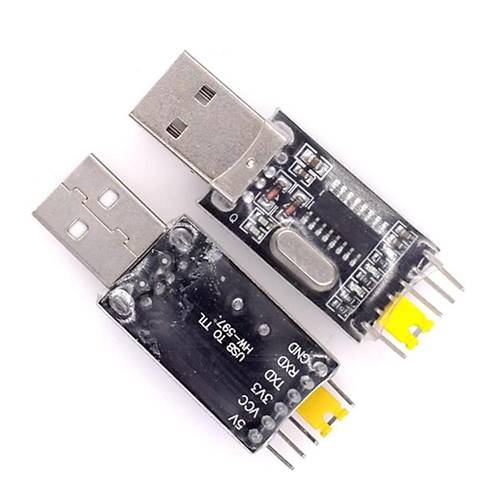

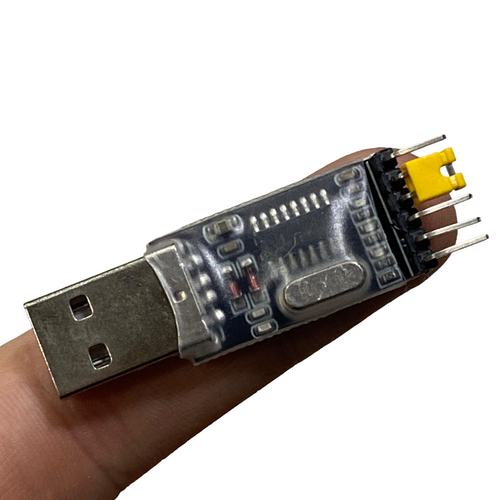

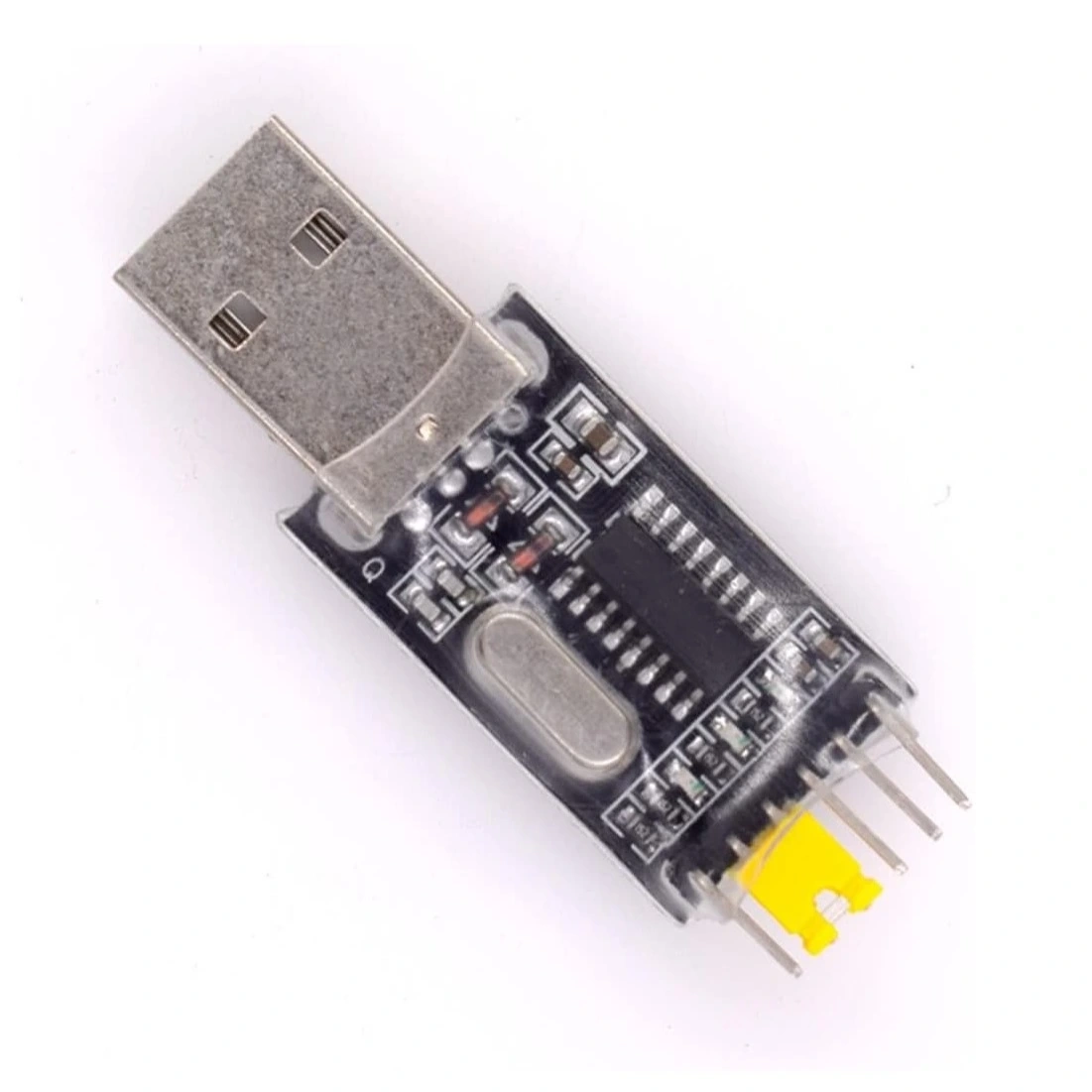

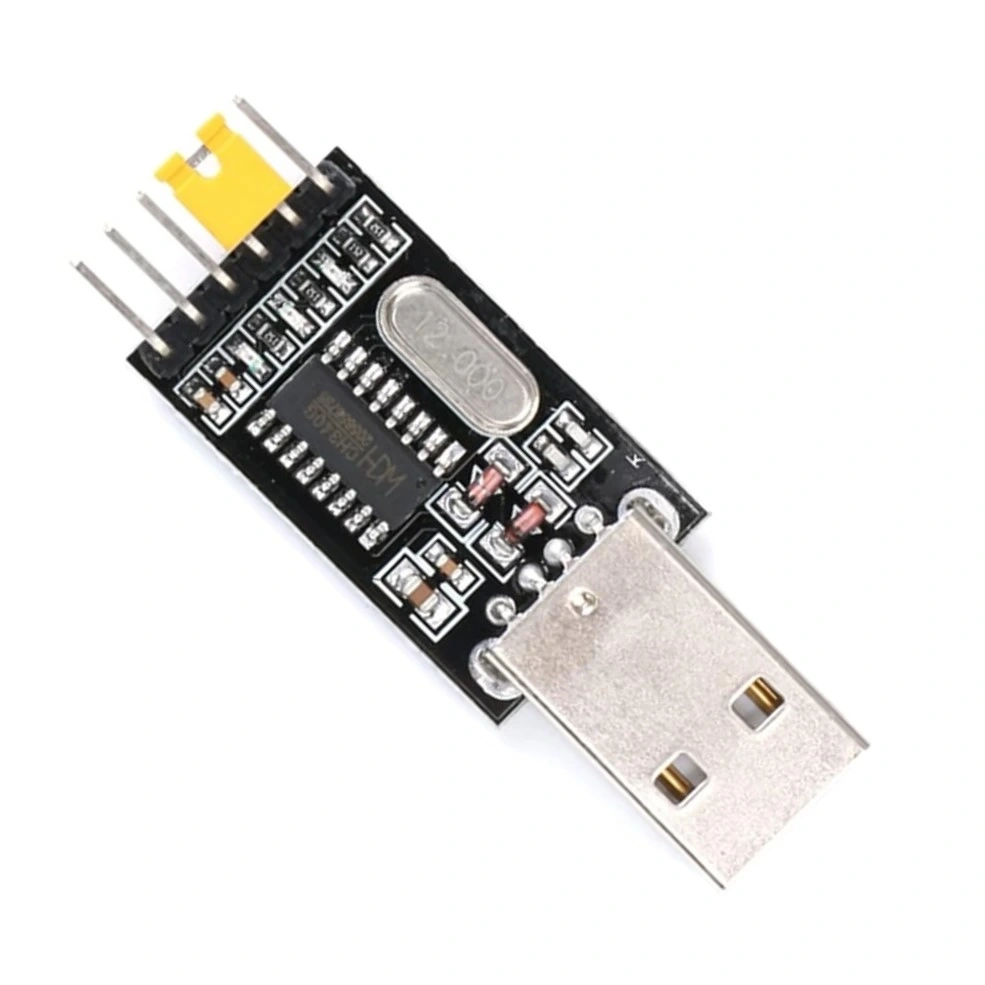

• 1 x CH340G USB to TTL UART Modül

Not: USB kablosu dahil değildir, ayrıca satın alınması gerekir.

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
