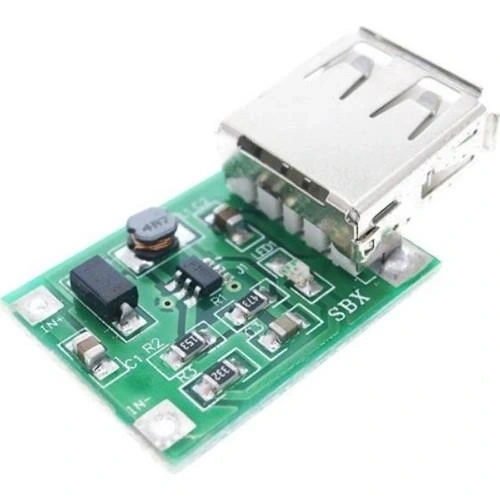

DC-DC 0.9V-5V to 5V 600A Voltaj Yükseltici USB Şarj Modülü

DC-DC 0.9V-5V to 5V 600mA Voltaj Yükseltici USB Şarj Modülü

DC-DC 0.9V-5V to 5V 600mA Voltaj Yükseltici USB Şarj Modülü, düşük voltajlı güç kaynaklarını stabil 5V çıkışa dönüştüren kompakt ve verimli bir step-up (boost) dönüştürücüdür. Sadece 0.9V gibi düşük bir giriş voltajı ile çalışabilen bu modül, tek pil veya güneş paneli gibi düşük voltajlı kaynakları mobil cihazları şarj etmek için kullanılabilir hale getirir.

Üzerinde bulunan standart USB-A portu sayesinde akıllı telefonlar, tabletler ve diğer USB cihazlarını şarj etme imkanı sunan bu yükseltici modül, 600mA çıkış akımı ile çeşitli mobil cihazları besleyebilir. Kompakt boyutları ve yüksek verimliliği sayesinde taşınabilir şarj çözümleri, acil durum şarj üniteleri ve düşük güçlü enerji hasadı uygulamaları için ideal bir çözümdür.

DC-DC Voltaj Yükseltici USB Şarj Modülü, Arduino ve diğer mikrodenetleyici projelerinde pil ömrünü uzatmak veya alternatif güç kaynakları kullanmak için ideal bir çözümdür. Diğer voltaj dönüştürücü ürünlerimizle birlikte elektronik projelerinizin güç ihtiyaçlarını karşılamada esneklik sağlar.

---

Teknik Özellikler

Bu bölümde DC-DC 0.9V-5V to 5V 600mA Voltaj Yükseltici USB Şarj Modülünün detaylı teknik özellikleri listelenmektedir.

• Giriş Voltajı: 0.9V - 5V DC
• Çıkış Voltajı: 5V DC (±0.2V)
• Çalışma Akımı: 600mA maksimum
• Boşta Akım Tüketimi: <100μA
• Çalışma Frekansı: 500kHz
• Verimlilik: %80-90 (yüke ve giriş voltajına bağlı)
• Kısa Devre Koruması: Var
• Aşırı Sıcaklık Koruması: Var
• Düşük Voltaj Koruması: Var (0.9V)
• Çıkış Konektörü: Standart USB-A Dişi
• Giriş Konektörü: 2 pin terminal bağlantısı
• PCB Boyutları: 24mm x 18mm x 10mm (yaklaşık)
• Entegre: Boost dönüştürücü IC
• Led Gösterge: Çıkış gücü göstergesi
• Ters Polarite Koruması: Hayır (dikkatli bağlantı gerektirir)
• Çalışma Sıcaklığı Aralığı: -10°C ile +85°C arası
• Montaj Delikleri: 2 adet, 2mm çap
• Ağırlık: Yaklaşık 5g

---

Bağlantı ve Kullanım

DC-DC Voltaj Yükseltici USB Şarj Modülünün doğru bağlantı şekli ve kullanım talimatları.

Giriş/Çıkış Bağlantıları

Modülün doğru bağlantısı için temel bilgiler:

• Giriş Bağlantısı:
  • IN+ (Kırmızı) → Güç kaynağının pozitif (+) terminali
  • IN- (Siyah) → Güç kaynağının negatif (-) terminali
  • Voltaj kaynağı 0.9V ile 5V arasında olmalıdır
• Çıkış Bağlantısı:
  • USB-A portu → Şarj edilecek/beslenecek cihaz
  • Standart 5V USB beslemesi sağlar
  • Maksimum 600mA akım desteği
• Giriş Kaynağı Seçenekleri:
  • Tek AA/AAA pil (1.5V)
  • Lityum pil (3.7V)
  • İki AA/AAA pil (seri veya paralel)
  • Küçük güneş panelleri (>0.9V çıkışlı)

Çalışma Modu ve Göstergeler

Modülün çalışma durumunu anlama ve izleme:

• LED Gösterge:
  • Yanan LED → Modül aktif ve 5V çıkış üretiyor
  • Sönük LED → Giriş voltajı yetersiz veya modül kapalı
  • Yanıp sönen LED → Aşırı yük veya kısa devre durumu
• Otomatik Başlatma:
  • Minimum 0.9V giriş algılandığında otomatik çalışma
  • Giriş voltajı 0.9V altına düştüğünde kapanma
  • Yük bağlandığında otomatik aktivasyon
• Koruma Sistemleri:
  • Kısa devre durumunda otomatik kapanma
  • Aşırı ısınma durumunda güç kısıtlama
  • Düşük giriş voltajında kapanma koruma sistemi

Kullanım Senaryoları

Yaygın kullanım örnekleri ve pratik uygulamalar:

• Acil Durum Şarj:
  • Tek AA pil ile cep telefonu acil şarjı
  • Kamp/doğa gezilerinde düşük voltajlı kaynaklardan şarj
  • El feneri pilinden akıllı telefon şarjı
• Pil Ömrünü Uzatma:
  • Düşük pil voltajı seviyelerinde daha uzun kullanım
  • 1.5V piller tamamen tükenmeden önce maksimum enerji çıkarma
  • Şarj edilebilir pillerin daha derin deşarjı için
• Alternatif Enerji Kaynakları:
  • Küçük güneş panellerinden USB cihaz şarjı
  • Dinamolu el feneri gibi düşük voltajlı kaynaklarla entegrasyon
  • Termoelektrik jeneratörlerle çalışma

---

Uygulama Alanları

DC-DC Voltaj Yükseltici USB Şarj Modülünün farklı alanlarda kullanımı ve proje örnekleri.

Taşınabilir Güç Çözümleri

Mobil ve taşınabilir uygulamalar için kullanım örnekleri:

• Mini Powerbank Projeleri:
  • AA/AAA piller kullanarak basit powerbank yapımı
  • Hızlı yapılabilen acil durum şarj cihazları
  • Eski cep telefonu pillerini USB güç kaynağına dönüştürme
• Outdoor ve Kamp Ekipmanları:
  • Güneş enerjili taşınabilir şarj istasyonları
  • Kamp fenerinden telefon şarj adaptörü
  • Yürüyüş ve doğa sporları için hafif güç çözümleri
• Araç Entegrasyonları:
  • Bisiklet dinamosundan USB şarj sistemi
  • Araç USB şarj noktası yapımı
  • Motosiklet aksesuar güç kaynağı

Elektronik Projeler ve DIY Uygulamaları

Hobi ve maker projeleri için kullanım alanları:

• Arduino ve Mikrodenetleyici Projeleri:
  • Düşük voltajlı tek pilden 5V Arduino beslemesi
  • Pil ömrünü uzatan Arduino projeleri
  • Güneş enerjili IoT sensör istasyonları
• Enerji Hasadı Sistemleri:
  • Küçük güneş panelleri ile çalışan veri kaydediciler
  • Titreşim veya ısı enerjisinden USB güç üretimi
  • Düşük ışık koşullarında çalışan sensör sistemleri
• LED Aydınlatma Projeleri:
  • Tek pilden çalışan USB LED aydınlatma
  • Acil durum ışıklandırma sistemleri
  • Pil ömrünü uzatan taşınabilir ışık kaynakları

Eğitim ve Ticari Uygulamalar

Kurumsal ve ticari alanlarda kullanım örnekleri:

• Eğitim Projeleri:
  • DC-DC dönüştürücü prensiplerini anlatan deney kitleri
  • Enerji dönüşümü ve verimliliği dersleri için gösterim
  • Yenilenebilir enerji eğitim modülleri
• Ticari Ürün Prototipleri:
  • Taşınabilir elektronik cihaz prototipi güç kaynakları
  • Düşük maliyetli tüketici elektroniği çözümleri
  • Pil ömrünü optimize eden ürün geliştirme
• Alan Çalışmaları ve Uzak Bölge Uygulamaları:
  • Şebeke elektriği olmayan bölgelerde mobil cihaz şarjı
  • Saha çalışmalarında veri toplama cihazlarını besleme
  • Uzak sensör istasyonları için güç yönetimi

---

Arduino Entegrasyonu

DC-DC Voltaj Yükseltici USB Şarj Modülünün Arduino projeleriyle entegrasyonu ve kullanım örnekleri.

Arduino Güç Kaynağı Olarak Kullanım

Modülün Arduino kartlarını beslemek için kullanımı:

• Tek Pil ile Arduino Çalıştırma:
  • AA/AAA pil ile Arduino Uno/Nano beslemesi
  • USB çıkışından doğrudan Arduino'ya güç verme
  • Vin pini yerine USB portu üzerinden besleme
• Düşük Güç Uygulamaları:
  • Sleep modunda çalışan Arduino projeleri için ideal
  • Düşük güç tüketimli sensör düğümleri
  • Aralıklı ölçüm yapan veri kaydediciler
• Pil Ömrünü Uzatma Stratejileri:
  • Pillerin derin deşarj kapasitesinden yararlanma
  • Düşük voltajda Arduino çalıştırma
  • Güç verimliliği için mikrodenetleyici optimizasyonu

Güneş Enerjili Arduino Projeleri

Güneş panelleri ve modül kullanımıyla güç sağlama:

• Küçük Güneş Paneli Entegrasyonu:
  • 1V-5V çıkışlı güneş panellerinden Arduino beslemesi
  • Değişken güneş ışığında stabil 5V sağlama
  • Gün ışığına bağlı çalışan sistemler tasarlama
• Pil Destekli Güneş Sistemleri:
  • Gündüz şarj, gece pil ile çalışma döngüsü
  • Şarj edilebilir pil ve güneş paneli kombinasyonu
  • Yedek enerji ve kesintisiz çalışma sistemleri
• Çevre İzleme İstasyonları:
  • Dış mekân sensör sistemleri
  • Hava koşulları, toprak nemi, sıcaklık izleme cihazları
  • Uzak konumlara yerleştirilebilen IoT cihazları

Proje Örnekleri

Modülün kullanıldığı Arduino tabanlı proje fikirleri:

• Acil Durum İletişim İstasyonu:
  • Tek pille çalışan LoRa/WiFi haberleşme modülü
  • Acil durum mesajı gönderen basit sistem
  • Doğal afet durumlarında kullanılabilecek haberleşme cihazı
• Taşınabilir Çevre Monitörü:
  • Hava kalitesi, sıcaklık, nem ölçümü yapan cihaz
  • OLED ekranlı, pille çalışan sensör ünitesi
  • Veri kaydetme ve SD karta yazma özellikli
• Güneş Takip Sistemi:
  • Güneş panelini güneşe yönlendiren servo kontrol sistemi
  • Kendi enerjisini üreten otonom sistem
  • Verimli enerji hasadı için optimizasyon algoritması

---

Performans ve Verimlilik

DC-DC Voltaj Yükseltici USB Şarj Modülünün performans özellikleri ve verimli kullanım ipuçları.

Performans Faktörleri

Modülün çalışma özelliklerini etkileyen faktörler:

• Giriş Voltajı Etkisi:
  • Yüksek giriş voltajında (3-5V) daha verimli çalışma
  • Düşük giriş voltajında (0.9-1.5V) daha yüksek giriş akımı çekişi
  • Giriş voltajı arttıkça dönüştürme verimi artışı
• Çıkış Yükü Etkisi:
  • Yüksek akım çekişinde verimlilik düşüşü
  • Optimum verimlilik için 100-300mA yükleme
  • 600mA'e yaklaştıkça ısınma ve voltaj regülasyon sorunları
• Sıcaklık Faktörü:
  • Yüksek ortam sıcaklığında verim düşüşü
  • Sürekli yüksek yük altında komponenet ısınması
  • Aşırı ısınmaya karşı otomatik koruma aktivasyonu

Pil Ömrü Optimizasyonu

Pil kullanımını maksimum verimle kullanma teknikleri:

• Pil Seçimi ve Konfigürasyonu:
  • Alkalin piller yerine yüksek deşarj kapasiteli piller tercih etme
  • Paralel pil bağlantısı ile daha uzun çalışma süresi
  • Düşük iç dirençli pillerin seçimi
• Yük Yönetimi Stratejileri:
  • Aralıklı yüksek akım yerine sürekli düşük akım çekişi
  • İhtiyaç olmadığında modülü devreden çıkarma
  • Cihazları tam şarj yerine kısmi şarj etme
• Verimlilik Hesaplamaları:
  • Farklı pil ve yük senaryolarında pil ömrü tahminleri
  • Tek AA pil ile elde edilebilecek şarj miktarı
  • Şarj süresini etkileyen faktörler

Karşılaştırmalı Performans Analizi

Farklı senaryolarda modülün performans kıyaslaması:

• Giriş Kaynağı Karşılaştırması:
  • Tek AA Pil (1.5V): ~150-200mAh telefon şarjı
  • Tek Li-ion Pil (3.7V): ~400-500mAh telefon şarjı
  • İki AA Pil Paralel: ~300-400mAh telefon şarjı
• Farklı Cihazların Şarj Performansı:
  • Akıllı telefonlar: Kısmi şarj, düşük şarj hızı
  • Bluetooth kulaklıklar: Tam şarj imkanı
  • Düşük güçlü IoT cihazları: Verimli besleme
• Alternatif Boost Modülleriyle Karşılaştırma:
  • MT3608 bazlı modüller: Daha yüksek akım kapasitesi ama daha yüksek minimum giriş voltajı
  • Joule Thief devreleri: Daha düşük verimlilik ama daha basit yapı
  • LTC3525 bazlı modüller: Daha verimli ama daha yüksek maliyet

---

Sorun Giderme ve İpuçları

DC-DC Voltaj Yükseltici USB Şarj Modülüyle ilgili yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

Kullanım sırasında karşılaşılabilecek sorunlar ve pratik çözümler:

• Modül Çalışmıyor:
  • Giriş voltajının minimum 0.9V olduğunu kontrol edin
  • Bağlantı polaritesini doğrulayın (+ ve - doğru bağlantı)
  • Pillerin yeterli kapasiteye sahip olduğundan emin olun
• Şarj Başlamıyor/Cihaz Tanınmıyor:
  • USB cihazının düşük akım şarjı desteklediğinden emin olun
  • Farklı bir USB kablosu deneyin (veri hatları bağlantısı etkili olabilir)
  • Çıkış voltajını multimetre ile kontrol edin (4.8V-5.2V aralığında olmalı)
• Aşırı Isınma Sorunu:
  • Yük akımını azaltın (300mA altında tutun)
  • Modüle küçük bir soğutucu ekleyin
  • Daha yüksek giriş voltajı kullanarak dönüştürme stresini azaltın

Performans İyileştirme İpuçları

Modülden daha iyi performans alma teknikleri:

• Giriş Güç Optimizasyonu:
  • Mümkün olan en yüksek giriş voltajını kullanın
  • Düşük iç dirençli piller tercih edin
  • Kısa ve kalın giriş kabloları kullanarak voltaj düşümünü azaltın
• Soğutma İyileştirmeleri:
  • Modülün altındaki PCB bakır alanına ısı emici yapıştırma
  • Modül çevresinde hava akışı sağlama
  • Uzun süreli kullanım için küçük alüminyum soğutucu ekleme
• Uygulama Optimizasyonu:
  • Aralıklı şarj döngüleri kullanarak termal dengeleme
  • Birden fazla modülü paralel bağlayarak yük dağıtımı (gelişmiş)
  • Şarj edilecek cihazın "uçak modu" veya düşük güç modunda şarj edilmesi

Kullanıcı Deneyimleri ve Öneriler

Pratik kullanım deneyimleri ve tavsiyeler:

• Acil Durum Şarj İpuçları:
  • Yeni alkalin piller kullanarak maksimum şarj kapasitesi
  • Telefonlar için kısa süreli şarj etme, sonra kapatıp devam etme
  • Şarj sırasında telefonu kapatarak veya uçak moduna alarak verimi artırma
• DIY Geliştirme Önerileri:
  • Giriş tarafına büyük kapasitör ekleme (1000-2200μF)
  • Çıkış filtreleme için ek kapasitör kullanımı
  • Manuel açma/kapama anahtarı ekleme
• Uzun Süreli Kullanım Tavsiyeleri:
  • Kullanımdan sonra pilleri çıkararak standby akım tüketimini önleme
  • Güneş paneli uygulamalarında by-pass diyot kullanımı
  • Şarj edilebilir pillerin uzun ömürlü olması için aşırı deşarjdan koruma

---
