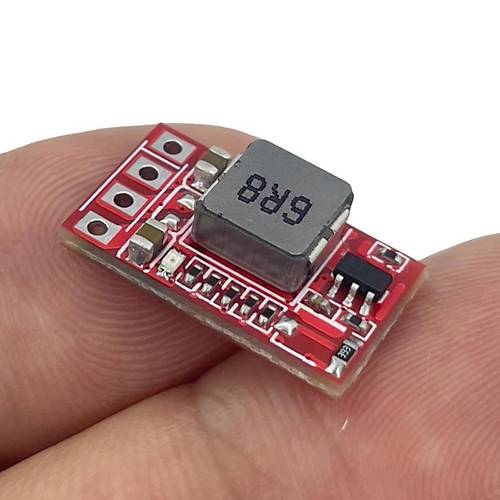

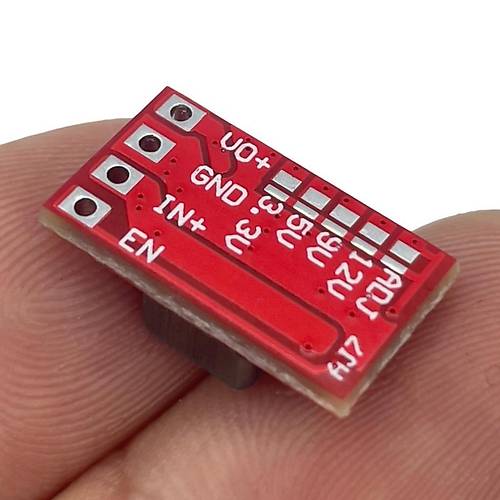

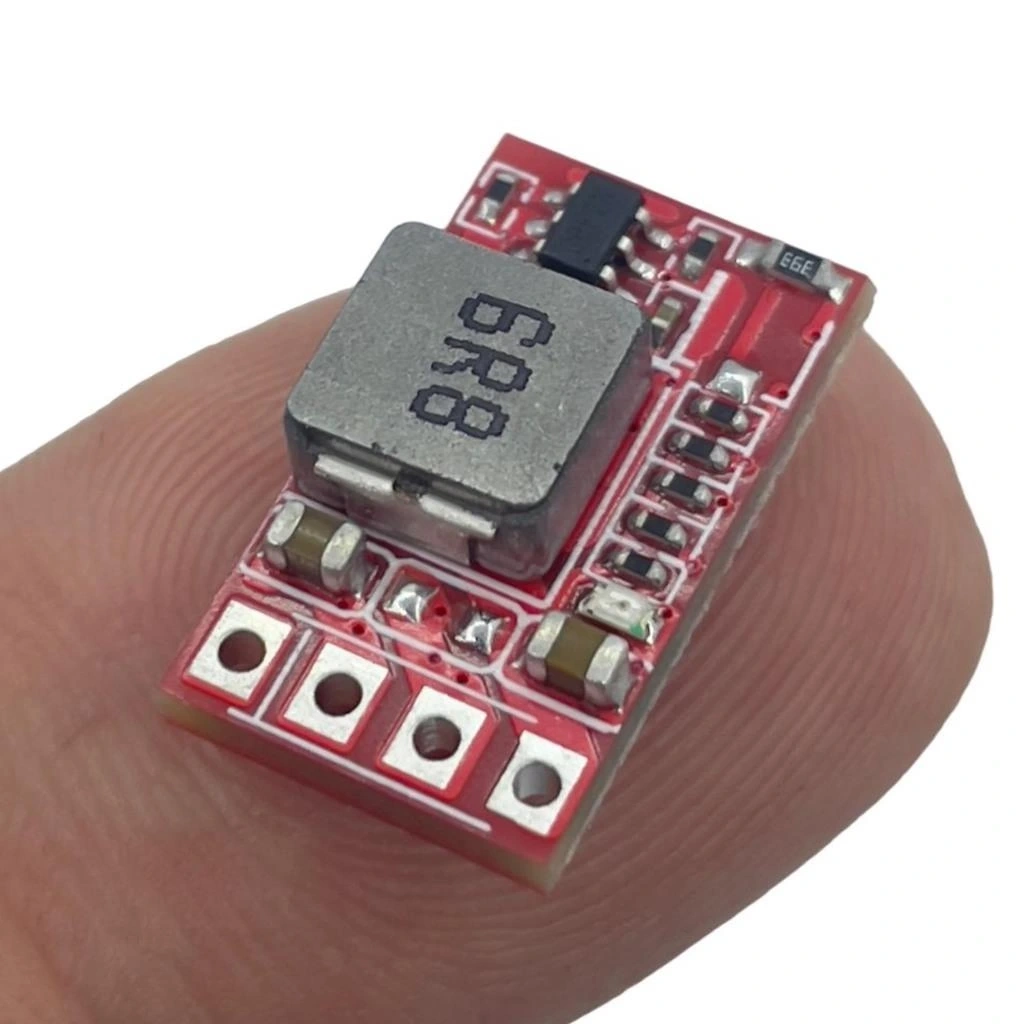

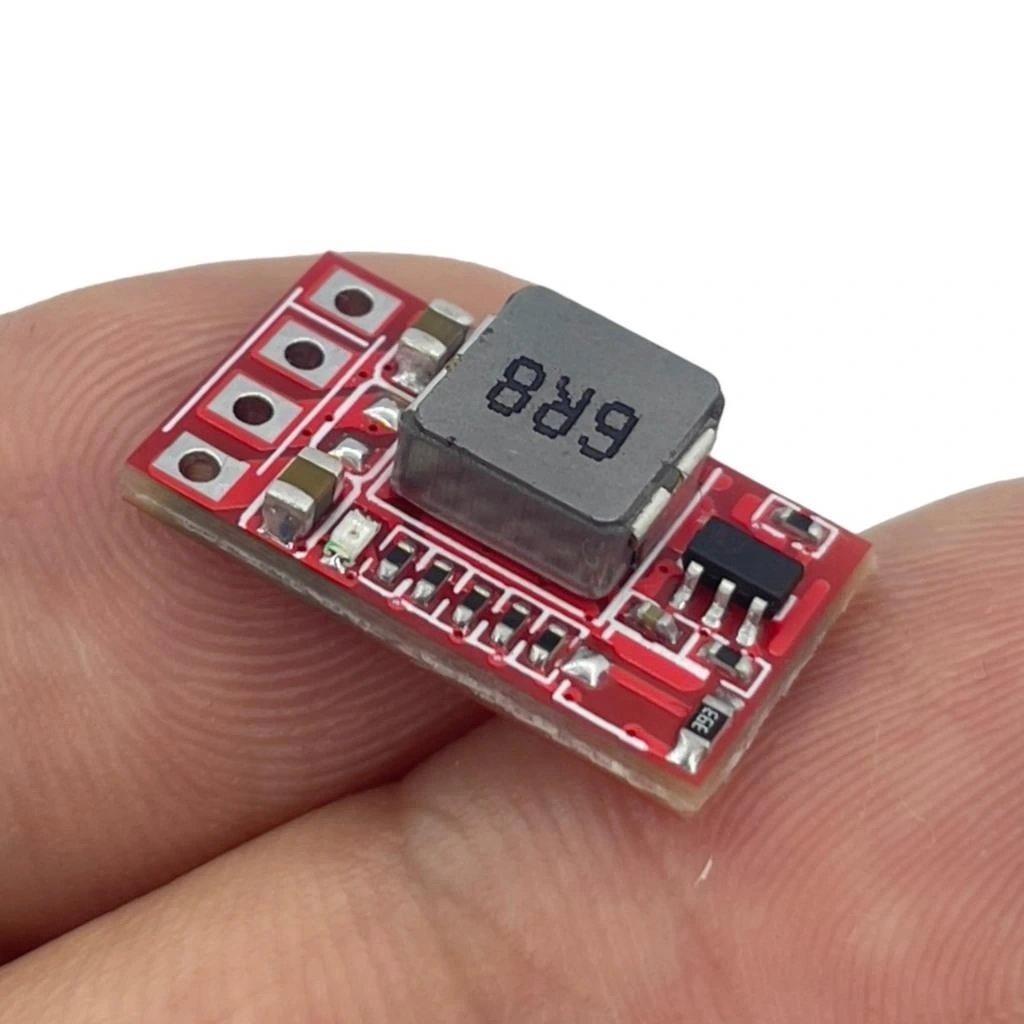

Mini DC-DC Buck Ayarlanabilir Güç Modülü 24V 3A

Mini DC-DC Buck Ayarlanabilir Güç Modülü 2-24V 3A

Mini DC-DC Buck Ayarlanabilir Güç Modülü, kompakt boyutlarıyla dikkat çeken yüksek verimli bir voltaj düşürücü devredir. Giriş voltajını 2-28V aralığından 2-24V aralığına düşürebilen bu modül, maksimum 3A çıkış akımı sağlayarak çeşitli elektronik projelerde güvenilir güç kaynağı olarak kullanılır.

LM2596S entegresi ile tasarlanmış bu güç modülü, potansiyometre aracılığıyla çıkış voltajını hassas şekilde ayarlama imkanı sunar. %92'ye varan verimlilik oranıyla çalışan devre, düşük ısınma ve minimum enerji kaybı sağlar. Üzerindeki LED gösterge ile çalışma durumunu kolayca takip edebilirsiniz.

Mini DC-DC Buck Modülü, özellikle Arduino tabanlı projeler ve diğer mikrodenetleyici uygulamaları için ideal bir güç düzenleyici çözümüdür. Çok çeşitli elektronik modüller ve sensörler için farklı voltaj gereksinimlerini tek bir kaynaktan sağlayabilirsiniz.

---

Teknik Özellikler

Bu bölümde Mini DC-DC Buck Ayarlanabilir Güç Modülünün detaylı teknik özellikleri listelenmektedir.

• Model: Mini DC-DC Buck Modülü
• Entegre: LM2596S
• Giriş Voltajı: 2-28V DC
• Çıkış Voltajı: 2-24V DC (Ayarlanabilir)
• Maksimum Çıkış Akımı: 3A (soğutma ile)
• Önerilen Sürekli Çıkış Akımı: 2A
• Verimlilik: Yaklaşık %92
• Çalışma Frekansı: 150kHz
• Çıkış Voltaj Ayarı: Potansiyometre ile
• Çalışma Göstergesi: LED
• Kısa Devre Koruması: Var (Sınırlı)
• Aşırı Sıcaklık Koruması: Var

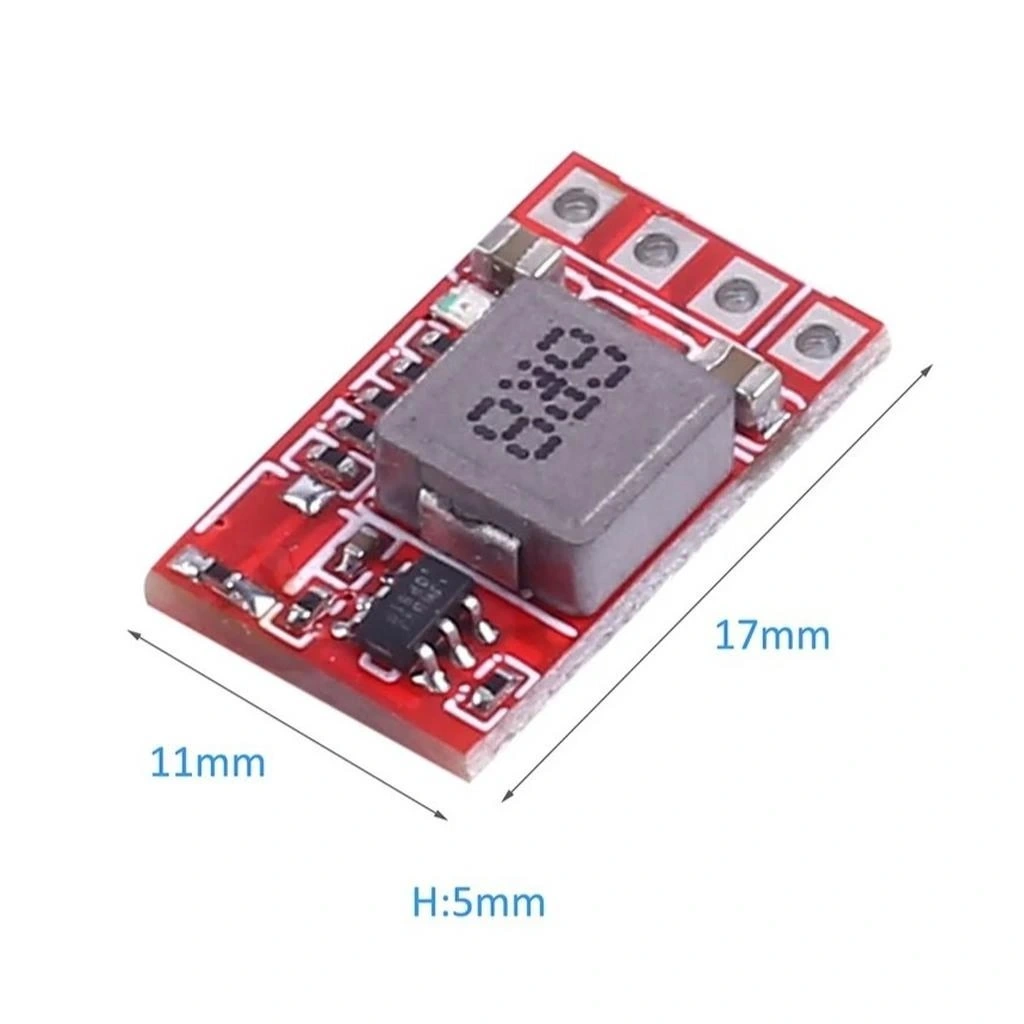

• PCB Boyutları: 17mm x 12mm x 4mm
• Montaj Deliği Çapı: 3mm
• Çalışma Sıcaklığı: -40°C ile 85°C arası
• Ripple ve Gürültü: <30mV (tam yükte)
• Voltaj Regülasyonu: ±2.5%
• Yük Regülasyonu: ±0.5%

---

Bağlantı ve Kullanım

Mini DC-DC Buck Güç Modülünün bağlantı detayları ve doğru kullanım bilgileri.

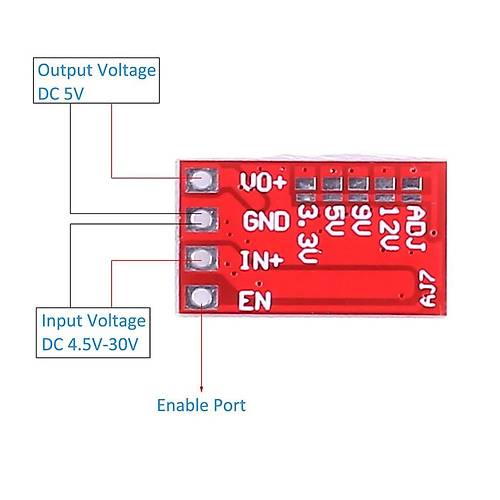

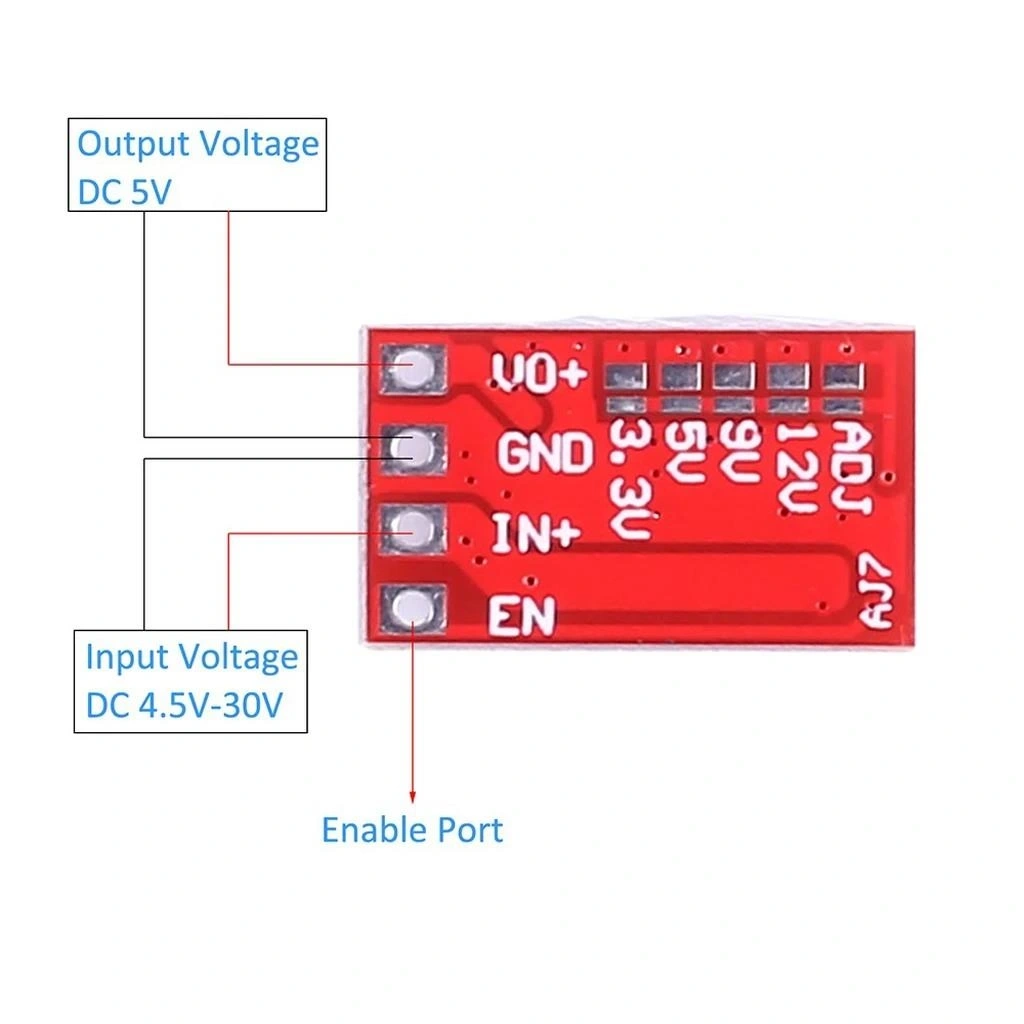

Temel Bağlantı Şeması

Modülün giriş/çıkış bağlantıları ve temel kurulum:

• Giriş Bağlantıları:
  • IN+: Pozitif giriş terminali (2-28V DC)
  • IN-: Negatif giriş terminali (GND)
• Çıkış Bağlantıları:
  • OUT+: Pozitif çıkış terminali (2-24V ayarlanabilir)
  • OUT-: Negatif çıkış terminali (GND)
• Voltaj Ayarı:
  • Mavi potansiyometre saat yönünde çevrilerek voltaj artırılır
  • Saat yönünün tersine çevrilerek voltaj azaltılır
  • Ayar yaparken mutlaka voltmetre kullanılmalıdır

Farklı Cihazlarla Kullanım

Modülün yaygın elektronik cihazlarla bağlantı bilgileri:

• Arduino ile Kullanım:
  • Arduino Uno/Nano için 7-12V girişi 5V'a düşürme
  • Arduino sensör beslemesi için 5V veya 3.3V regülasyonu
  • Arduino projelerinde harici motorları beslemek için 6-12V regülasyonu
• Raspberry Pi ile Kullanım:
  • 5V güç kaynağı olarak (2A maks. çıkış önerilir)
  • Harici cihazları beslemek için farklı voltaj seviyeleri sağlama
• LED Şeritlerle Kullanım:
  • 12V LED şeritler için voltaj regülasyonu
  • Farklı voltajlardaki LED şeritleri tek kaynaktan besleme

Verimlilik ve Isı Yönetimi

Modülün optimum performans için ısı ve verimlilik önerileri:

• Verimlilik Faktörleri:
  • Giriş-çıkış voltaj farkı arttıkça verimlilik düşer
  • Düşük yüklerde verimlilik azalır
  • Optimum verimlilik için giriş voltajı çıkış voltajının 1.5-2 katı olmalıdır
• Isı Yönetimi:
  • 2A üzerinde çıkış için küçük alüminyum soğutucu önerilir
  • 3A çıkış için aktif soğutma (mini fan) gerekebilir
  • Uzun süreli kullanımda modül sıcaklığı 70°C altında tutulmalıdır
• Gürültü Azaltma:
  • Giriş tarafına 100-470µF elektrolitik kapasitör eklenmesi
  • Çıkış tarafına 10-47µF kapasitör eklenmesi
  • Hassas devrelerde ek LC filtre kullanılması

---

Uygulama Alanları

Mini DC-DC Buck Modülünün yaygın kullanım alanları ve proje örnekleri.

Elektronik Projeler

Modülün hobi ve profesyonel elektronik uygulamaları:

• Arduino ve Mikrodenetleyici Projeleri:
  • Sensör ağlarında çoklu voltaj sağlama
  • Motor sürücü devreleri için güç kaynağı
  • Kablosuz iletişim modülleri için stabil güç
• Taşınabilir Cihazlar:
  • Li-Po/Li-ion pil ile çalışan mobil projeler
  • Pil voltajını düşürerek pil ömrünü uzatma
  • Taşınabilir şarj cihazları
• DIY Elektronik:
  • LED aydınlatma projeleri
  • Ses sistemleri ve amplifikatörler
  • Model uçak/drone güç sistemleri

Endüstriyel Uygulamalar

Modülün hafif endüstriyel kullanım alanları:

• Otomasyon Sistemleri:
  • Sensör ve aktüatör güç kaynakları
  • PLC sistemleri için yardımcı güç
  • Endüstriyel IoT cihazları
• Test ve Ölçüm Ekipmanları:
  • Sabit referans voltajı sağlama
  • Ölçüm cihazları için stabil güç kaynağı
  • Laboratuvar ekipmanları
• Otomotiv Uygulamaları:
  • 12V araç sistemlerinden 5V veya 3.3V cihazları çalıştırma
  • Araç içi elektronik projeleri
  • LED aydınlatma sistemleri

Proje Örnekleri

Modülün kullanıldığı örnek uygulamalar:

• Akıllı Ev Uygulamaları:
  • Sensör ağları için güç dağıtımı
  • IoT cihazları ve gateway besleme
  • Akıllı aydınlatma sistemleri
• Mobil Robot Platformları:
  • 7.4V veya 11.1V Li-Po bataryadan farklı voltaj seviyelerini sağlama
  • Sensör, motor ve kontrol devreleri için ayrı güç hatları oluşturma
  • Raspberry Pi veya Arduino beslemesi
• Ses ve Görüntü Sistemleri:
  • Preamp devreleri için düşük gürültülü besleme
  • CCTV kamera sistemleri
  • Ses ekipmanları için çoklu voltaj sağlama

---

Arduino ile Entegrasyon

Mini DC-DC Buck Modülünün Arduino projeleriyle entegrasyon detayları ve örnek kullanımları.

Temel Arduino Bağlantıları

Modülün Arduino kartlarıyla kullanımı:

• Arduino Güç Kaynağı Olarak:
  • Giriş: 9-24V güç kaynağı veya adaptör
  • Çıkış: 5V (Arduino VIN veya 5V pini için)
  • Daha verimli çalışma ve daha az ısınma sağlar
• Arduino ile Çoklu Cihaz Beslemesi:
  • Arduino ve 12V sensörler/motorlar için tek kaynaktan besleme
  • Arduino GND ve modül GND pinlerinin ortak bağlanması gereklidir
  • Servolar, step motorlar veya Neopixel şeritler için ayrı voltaj hattı
• Voltaj Monitörleme:
  • Arduino analog pin ile voltaj bölücü üzerinden çıkış voltajı izleme
  • Sensör olmayan projelerde voltaj ayarı için potansiyometre kontrolü
  • IoT tabanlı uzaktan güç yönetimi

Örnek Arduino Projeleri

Modülün Arduino ile kullanıldığı proje örnekleri:

• Ayarlanabilir Güç Kaynağı:
  • Arduino ile potansiyometre kontrolü
  • LCD ekranda voltaj ve akım gösterimi
  • Dijital düğmelerle hassas voltaj ayarı
• Akıllı Batarya Yönetimi:
  • Batarya voltajı izleme ve düşük voltaj alarmı
  • Arduino kontrollü güç tasarrufu modları
  • Güneş paneli şarj sistemleri
• Motor Kontrol Sistemleri:
  • Arduino ile PWM motor kontrolü
  • DC ve step motorlar için ayrı güç hatları
  • Servo kontrollü robotik projeler

Programlama Entegrasyonu

Arduino kodlarıyla modül fonksiyonlarını genişletme:

• Voltaj İzleme Kodu:
  • Analog pin ile voltaj ölçümü
  • Kalibre edilmiş voltaj hesaplama
  • Dijital ekranda gösterim veya seri monitöre yazdırma
• Akıllı Güç Yönetimi:
  • Batarya seviyesine göre otomatik güç azaltma
  • Kullanılmayan bileşenleri kapatma
  • Derin uyku modlarıyla enerji tasarrufu
• IoT Entegrasyonu:
  • ESP8266/ESP32 ile uzaktan güç kontrolü
  • Mobil uygulama üzerinden voltaj ayarı
  • Web arayüzü ile güç tüketimi izleme

---

Karşılaştırma ve Alternatifler

Mini DC-DC Buck Modülünün diğer voltaj düşürücü seçeneklerle karşılaştırılması.

Diğer DC-DC Dönüştürücülerle Karşılaştırma

Farklı tipteki voltaj düşürücü/yükseltici devrelerle karşılaştırma:

• LM7805 Lineer Regülatörler:
  • Avantaj: Daha basit devre, daha düşük gürültü
  • Dezavantaj: Çok düşük verimlilik, yüksek ısı üretimi
  • Fark: Buck modülü %92'ye varan verimlilik sağlar, LM7805 %40 civarında kalır
• DC-DC Buck-Boost Dönüştürücüler:
  • Avantaj: Hem yükseltme hem düşürme yapabilir
  • Dezavantaj: Daha karmaşık devre, biraz daha düşük verimlilik
  • Fark: Buck modülü sadece giriş voltajını düşürebilir, buck-boost hem düşük hem yüksek çıkış verebilir
• SEPIC Dönüştürücüler:
  • Avantaj: Giriş ve çıkış voltaj aralığı daha geniş
  • Dezavantaj: Daha karmaşık, daha maliyetli
  • Fark: Buck modülü daha basit tasarım ve daha yüksek verimlilik sunar

Seçim Kriterleri

Proje ihtiyaçlarına göre doğru modülü seçme faktörleri:

• Voltaj Gereksinimleri:
  • Giriş voltajınız her zaman çıkış voltajından yüksekse buck modülü idealdir
  • Çıkış voltajı giriş voltajından yüksek olabilecekse boost veya buck-boost gerekir
  • Sabit çıkış voltajı yeterliyse ayarlanabilir olmayan daha basit modüller seçilebilir
• Akım Gereksinimleri:
  • 3A altı uygulamalar için bu mini modül yeterlidir
  • Daha yüksek akım gerektiren projeler için XL4015 veya LM2596 tabanlı daha büyük modüller tercih edilmelidir
  • Çok düşük akım ihtiyacı varsa daha verimli nano modüller bulunur
• Boyut Kısıtlamaları:
  • Çok kompakt projeler için mini veya nano boyutlu modüller seçilmelidir
  • Daha büyük modüller genellikle daha iyi ısı dağıtımı sağlar
  • PCB üzerine doğrudan montaj için özel footprint gereksinimlerini kontrol edin

Diğer LM2596S Tabanlı Alternatifler

Aynı entegre ile tasarlanmış farklı modül seçenekleri:

• Ekranlı LM2596S Modülleri:
  • Avantaj: Dahili voltmetre ile çıkış voltajını doğrudan gösterir
  • Dezavantaj: Daha büyük boyut, daha yüksek fiyat
  • Kullanım: Sık voltaj ayarı gerektiren veya test/geliştirme uygulamaları için
• Standart Boyutlu LM2596S Modülleri:
  • Avantaj: Daha büyük soğutma alanı, daha büyük potansiyometre
  • Dezavantaj: Daha fazla yer kaplar
  • Kullanım: Sürekli yüksek akım gerektiren uygulamalar için
• Çift Çıkışlı Buck Modülleri:
  • Avantaj: Tek modülden iki farklı voltaj çıkışı
  • Dezavantaj: Daha karmaşık ayar, daha yüksek maliyet
  • Kullanım: İki farklı voltaj seviyesi gerektiren projeler için

---

Montaj ve Mekanik Özellikler

Mini DC-DC Buck Modülünün fiziksel montaj bilgileri ve mekanik entegrasyon önerileri.

PCB Montaj Seçenekleri

Modülün farklı projelere fiziksel entegrasyonu:

• Delikli Plaket Montajı:
  • Standart 2.54mm pin header kullanarak delikli plakete lehimleme
  • Erkek veya dişi pin header ile modüler kullanım
  • İnce bakır tel ile doğrudan bağlantı
• PCB Tasarım Entegrasyonu:
  • Özel PCB tasarımlarında modül için ayrılmış alan
  • Doğrudan PCB'ye montaj için 3mm montaj deliği kullanımı
  • Modüller arası yeterli mesafe bırakma (ısı yayılımı için)
• Kasa Montajı:
  • 3mm standby vida veya distans kullanımı
  • Çift taraflı bantla hızlı montaj
  • Kablo bağlantıları için gerilim azaltıcı kablo klipsleri kullanımı

Soğutma Çözümleri

Yüksek verimlilik için ısı yönetimi seçenekleri:

• Pasif Soğutma:
  • 3M termal yapıştırıcı ile LM2596S entegresine mini heat sink montajı
  • PCB etrafında yeterli hava akışı sağlama
  • Alüminyum kasaya termal iletken ile montaj
• Aktif Soğutma:
  • 2-3A sürekli yük için mini fan (5V) kullanımı
  • Fan kontrol devreleri ile sıcaklığa göre otomatik soğutma
  • Kapalı muhafazalarda hava çıkış kanalları oluşturma
• Termal İzolasyon:
  • Isıya duyarlı komponentlerden uzak konumlandırma
  • PVC izolasyon malzemeleri ile ısı hassas bölgeleri koruma
  • Termal geçiş bölgelerinde ısı yalıtım parçaları kullanımı

Kablolama Tavsiyeleri

Güvenilir elektriksel bağlantı için öneriler:

• Kablo Kalınlığı:
  • 1A altı uygulamalar için 24 AWG ve üzeri
  • 1-2A arası yükler için 22 AWG
  • 2-3A arası yükler için 20 AWG veya daha kalın
• Bağlantı Yöntemleri:
  • Lehim ile doğrudan bağlantı (en güvenilir yöntem)
  • Sıkıştırmalı terminal bloklarıyla kolay sökülür bağlantı
  • JST veya Dupont konnektörler ile modüler bağlantı
• Güvenlik Önlemleri:
  • Kabloları düzenli tutmak için kablo bağı kullanımı
  • Kapalı alanlarda silikon izolasyon şeridi ile koruma
  • Keskin kenarlardan geçen kablolarda koruyucu kılıf kullanımı
  • Gevşek bağlantıları önlemek için lehim ve ısı ile daralan makaron kullanımı

---

Sorun Giderme ve İpuçları

Mini DC-DC Buck Modülünün kullanımında karşılaşılabilecek sorunlar ve pratik çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

Kullanım sırasında karşılaşılabilecek tipik sorunlar:

• Çıkış Voltajı Yok:
  • Giriş polaritesini kontrol edin (ters bağlantı modüle zarar verebilir)
  • Giriş voltajının 2V üzerinde olduğunu doğrulayın
  • Potansiyometrenin konumunu kontrol edin, tamamen minimum ayarda olabilir
  • Lehim bağlantılarında kopukluk olup olmadığını kontrol edin
• Kararsız Çıkış Voltajı:
  • Giriş voltajının dalgalanma olmadan stabil olduğunu kontrol edin
  • Giriş tarafına büyük kapasitör (100-470µF) ekleyin
  • Çıkış tarafına 10-47µF kapasitör ekleyin
  • Potansiyometrenin güvenli temasını sağlayın
• Aşırı Isınma:
  • Çıkış akımının 3A sınırını aşmadığını kontrol edin
  • LM2596S entegresine soğutucu ekleyin
  • Giriş ve çıkış voltajı arasındaki farkı azaltın (verimlilik artacaktır)
  • Modül etrafında yeterli havalandırma sağlayın

Performans Optimizasyonu

Modülden en yüksek performansı alma ipuçları:

• Verimlilik Artırma:
  • Giriş ve çıkış voltajı arasındaki farkı minimumda tutun
  • Kaliteli, düşük ESR kapasitörler kullanın
  • Giriş ve çıkış kablolarını mümkün olduğunca kısa ve kalın tutun
• Gürültü Azaltma:
  • Giriş ve çıkışa filtre kapasitörleri ekleyin
  • Hassas devrelerde ferrit boncuk veya küçük endüktans kullanın
  • Topraklama yollarını kısa ve kalın tutun
• Güvenilirlik Artırma:
  • Giriş voltajında ani yükselmelere karşı TVS diyot ekleyin
  • Ters polarite koruması için giriş tarafına Schottky diyot ekleyin
  • Sürekli yüksek yük altında çalıştırmak yerine %70 kapasitede kullanın

Uzun Ömür ve Bakım

Modülün kullanım ömrünü uzatma yöntemleri:

• Çalışma Koşulları:
  • Aşırı ısınmadan kaçının (60°C altında çalıştırın)
  • Nem ve tozdan koruyun (gerekirse konformal kaplama uygulayın)
  • Titreşimli ortamlarda sıkı montaj yapın
• Periyodik Kontroller:
  • Bağlantıları düzenli kontrol edin, gevşek bağlantıları sıkılaştırın
  • Çıkış voltajını periyodik olarak ölçün ve gerekirse tekrar ayarlayın
  • Görsel olarak aşırı ısınma belirtilerini kontrol edin (renk değişimi)
• Koruyucu Önlemler:
  • Kullanılmadığında güç kaynağından ayırın
  • Taşıma ve depolama sırasında statik elektrikten koruyun
  • Aşırı yük kullanımından kaçının, güvenlik marjı bırakın

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
