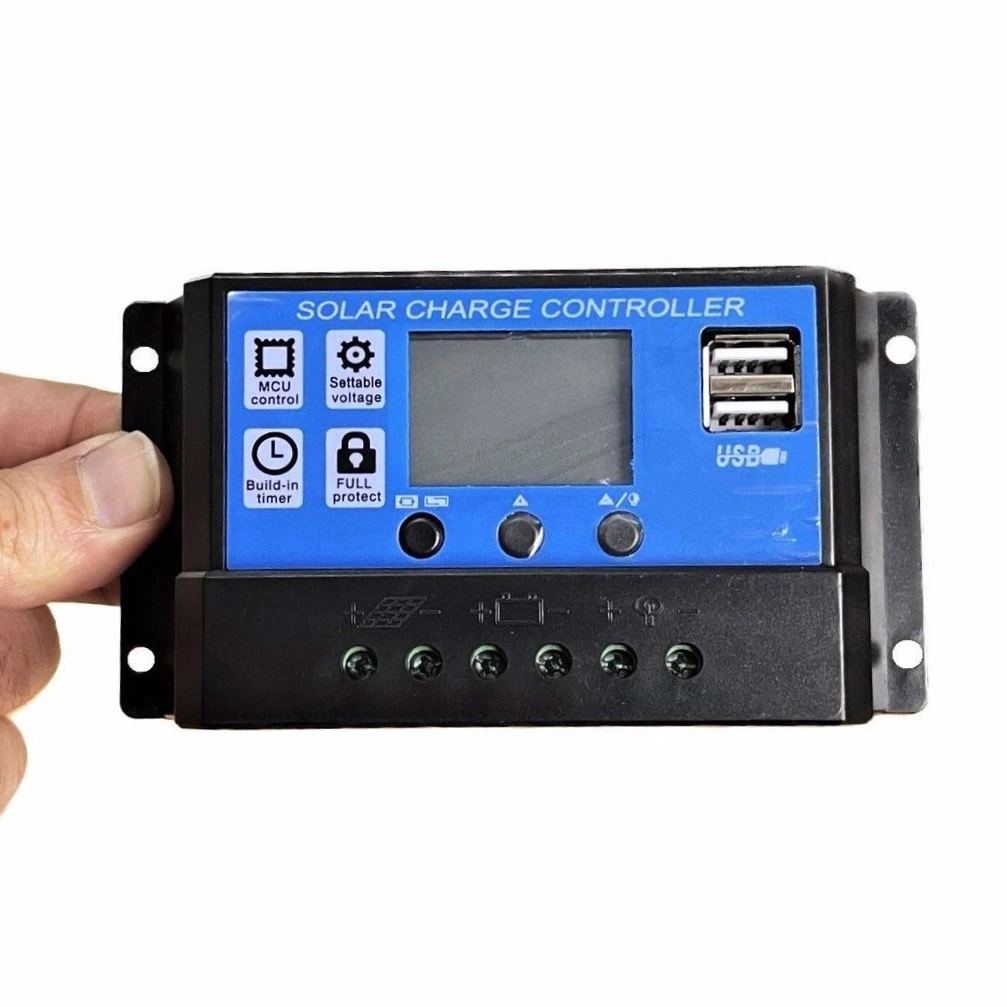

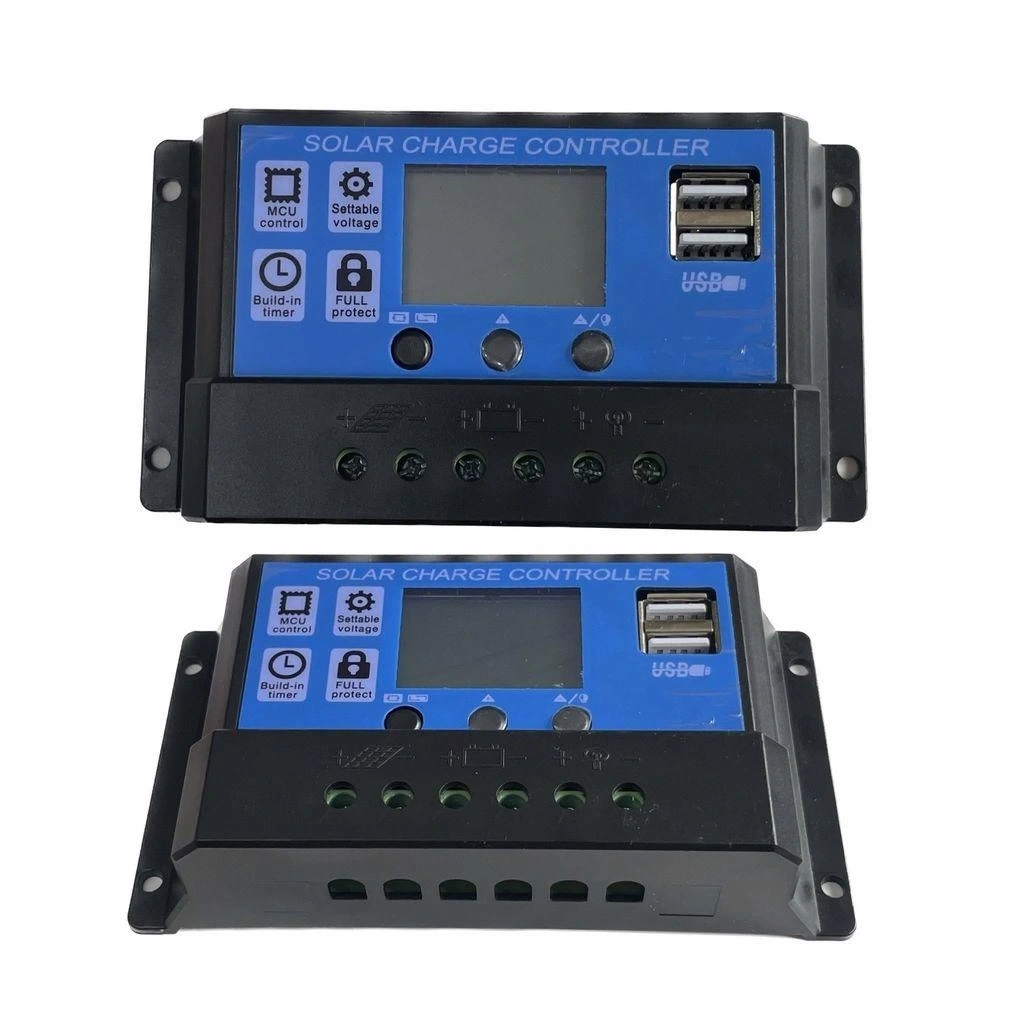

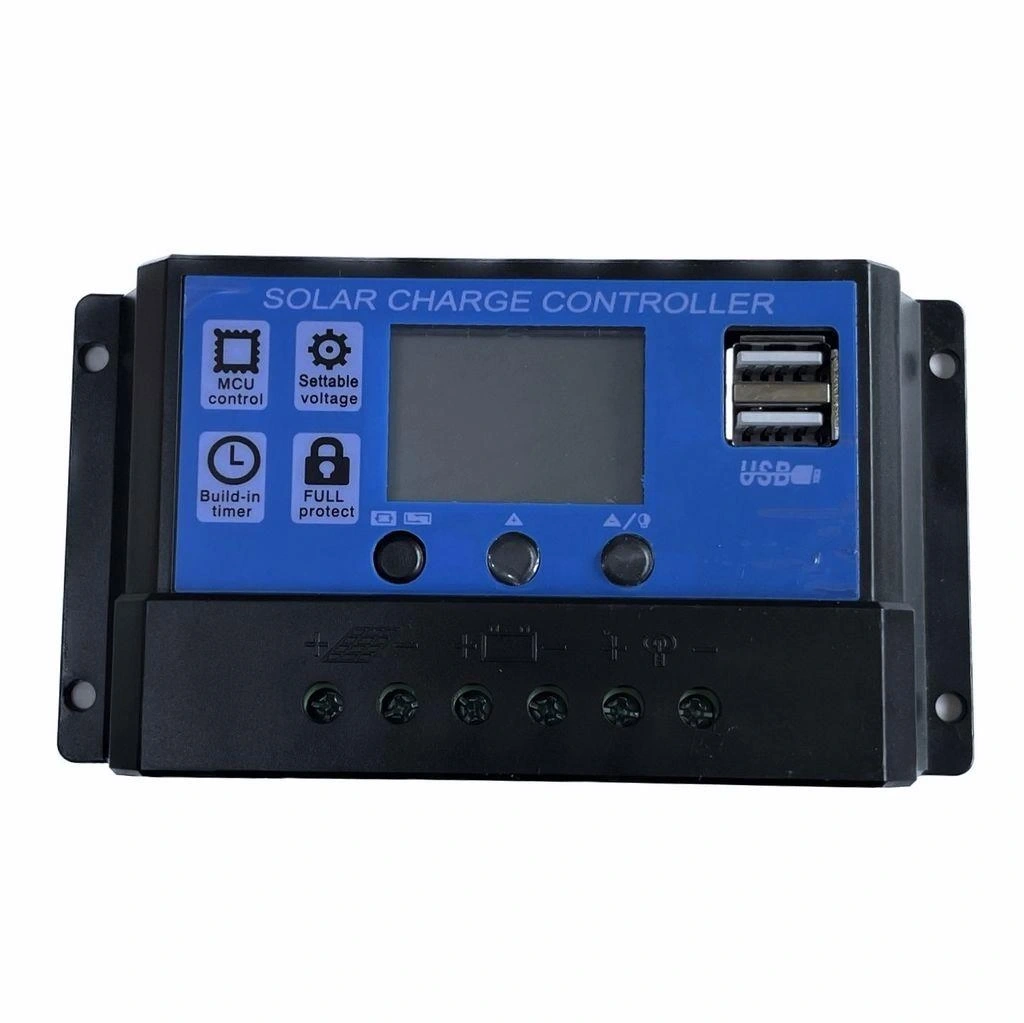

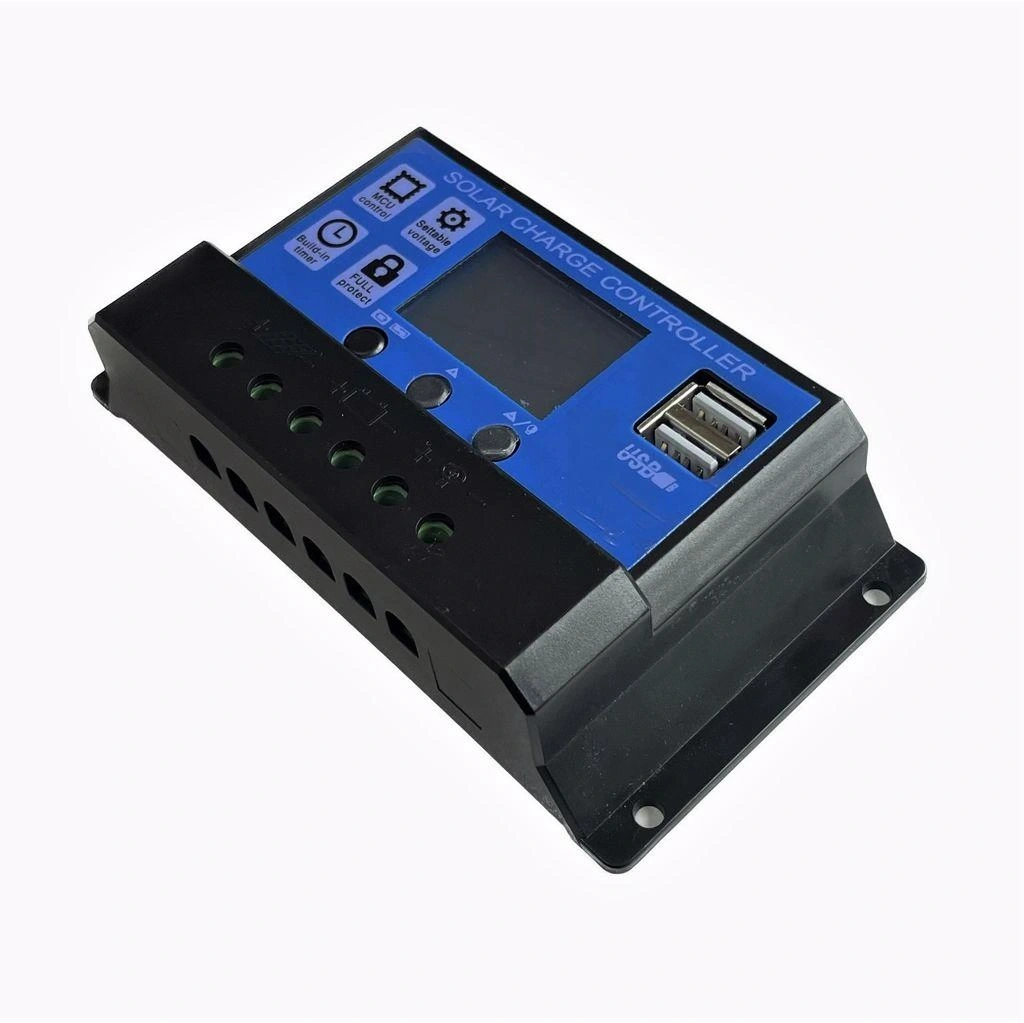

Solar Panel Akü Şarj Cihazı 30A 12/24V

Solar Panel Akü Şarj Cihazı 30A 12-24V

Solar Panel Akü Şarj Cihazı, güneş enerjisinden elde edilen elektrik enerjisini verimli bir şekilde aküye aktarmak için tasarlanmış profesyonel bir şarj kontrol ünitesidir. 12V ve 24V akü sistemleriyle uyumlu olan bu 30 amper kapasiteli şarj kontrol cihazı, güneş panellerinizin ürettiği enerjiyi güvenle depolayarak off-grid sistemler, karavanlar, tekneler ve uzak bölge enerji çözümleri için ideal bir üründür.

PWM (Darbe Genişliği Modülasyonu) teknolojisi kullanan cihaz, akü şarj döngüsünü otomatik olarak yönetir, aşırı şarj ve deşarj koruması sağlar. LCD ekranı sayesinde sistem parametrelerini kolayca izleyebilir, çalışma durumunu anlık olarak takip edebilirsiniz. Ayrıca, entegre USB çıkışı da mobil cihazlarınızı doğrudan şarj etme imkanı sunar.

Dayanıklı malzemeden üretilen Solar Panel Akü Şarj Cihazı, aşırı ısınma, kısa devre ve ters bağlantı koruması gibi güvenlik özellikleriyle uzun ömürlü ve güvenilir bir performans sunar. Basit kurulum ve kullanım kolaylığı sayesinde hem amatör kullanıcılar hem de profesyoneller için mükemmel bir güneş enerjisi çözümüdür.

---

Teknik Özellikler

Bu bölümde Solar Panel Akü Şarj Cihazının detaylı teknik özellikleri listelenmektedir.

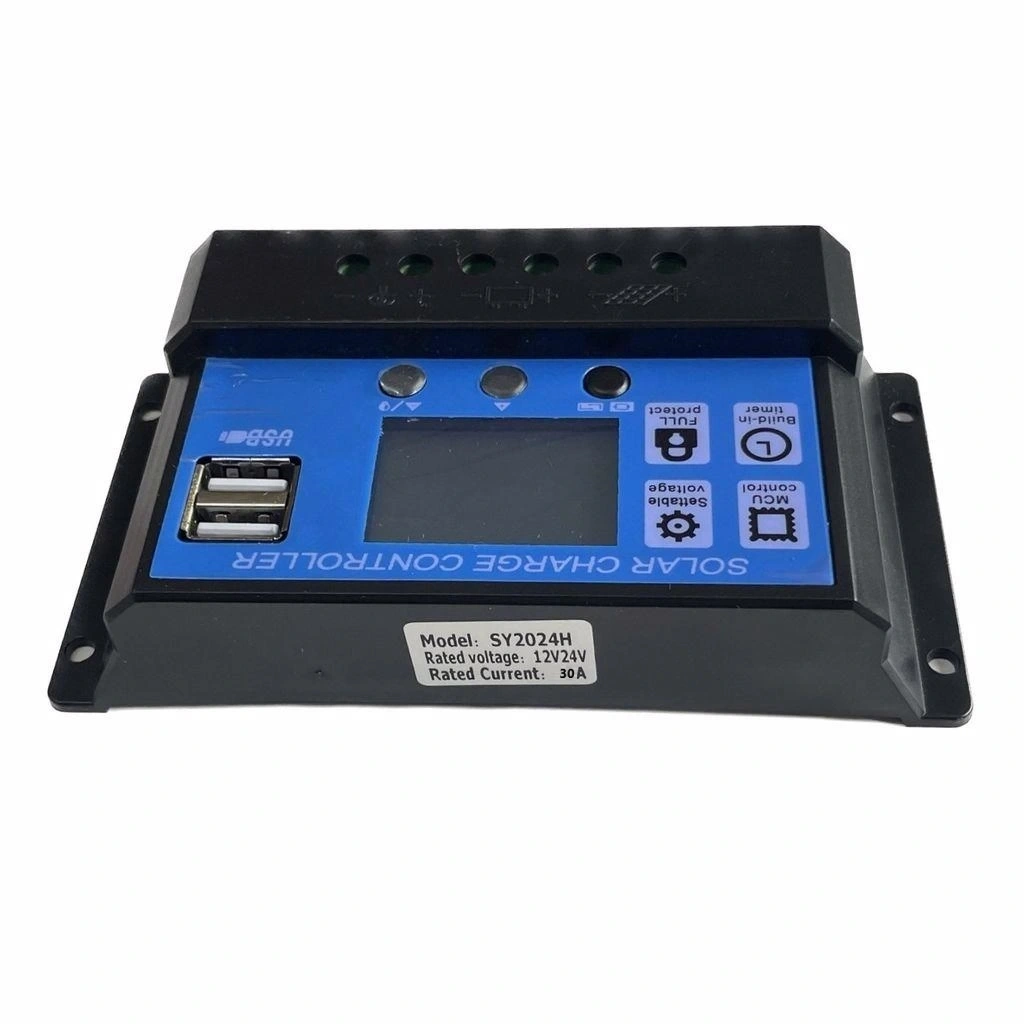

• Model: CMP-30
• Nominal Gerilim: 12V / 24V DC (Otomatik tanıma)
• Nominal Akım: 30A
• Maksimum Solar Panel Giriş Gücü: 12V sistem için 450W, 24V sistem için 900W
• Maksimum Solar Panel Açık Devre Gerilimi: 55V DC
• Şarj Teknolojisi: PWM (Pulse Width Modulation)
• Şarj Döngüsü: Bulk, Absorption, Float (3 aşamalı)
• Ekran: LCD (Sistem parametreleri ve durum göstergeleri)
• USB Çıkışı: 5V / 2A
• Yük Çıkışı Kapasitesi: 30A
• Kendi Tüketimi: < 15mA
• Çalışma Sıcaklığı: -35°C ile +60°C arası
• Boyutlar: Yaklaşık 133 x 70 x 35mm
• Ağırlık: Yaklaşık 150g
• Terminal Kablo Kapasitesi: En fazla 8mm² (8AWG)
• Koruma Sınıfı: IP30
• Soğutma: Pasif soğutma (radyatör)

Koruma Özellikleri

• Aşırı Şarj Koruması: Akünün zarar görmemesi için şarj limitini otomatik kontrol eder
• Aşırı Deşarj Koruması: Düşük voltaj kesme özelliği ile akülerin aşırı deşarjını önler
• Kısa Devre Koruması: Çıkışta kısa devre olduğunda koruma sağlar
• Ters Polarite Koruması: Akü bağlantılarının ters yapılması durumunda koruma sağlar
• Aşırı Yük Koruması: Belirtilen kapasiteden fazla yük bağlandığında koruma sağlar
• Aşırı Sıcaklık Koruması: Yüksek sıcaklıklarda otomatik güç azaltımı
• Gece Koruma: Gece vakti akünün panellere geri boşalmasını önler

---

Bağlantı ve Kurulum

Solar Panel Akü Şarj Cihazının doğru kurulumu ve bağlantısı için detaylı adımlar.

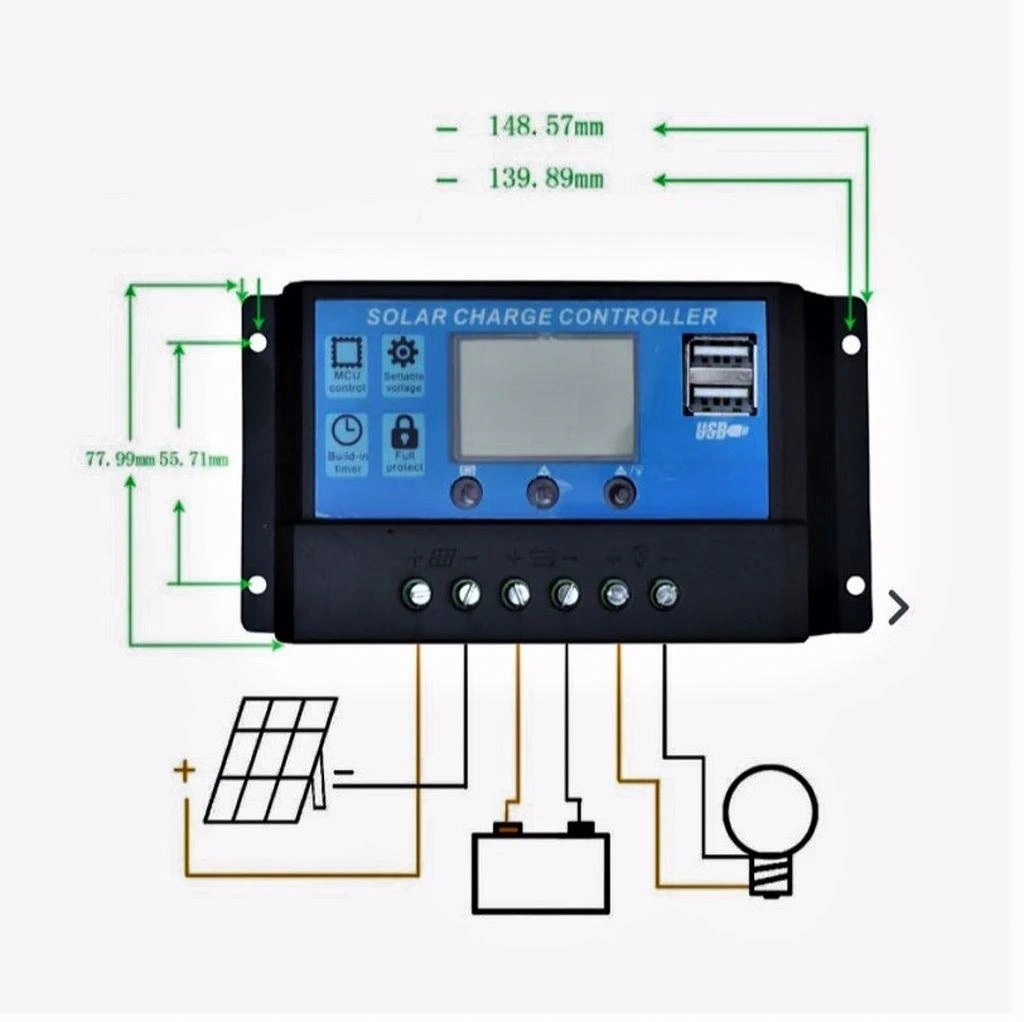

Bağlantı Şeması

Standart bir güneş enerjisi sistemi kurulumu için temel bağlantı şeması:

• Adım 1: Akü bağlantısı
  • Kırmızı (+) kabloyu şarj cihazının akü pozitif terminalinden (BATTERY +) akünün pozitif terminaline bağlayın
  • Siyah (-) kabloyu şarj cihazının akü negatif terminalinden (BATTERY -) akünün negatif terminaline bağlayın
  • LED göstergesinde akü sembolünün yandığını ve voltaj değerinin gösterildiğini kontrol edin
• Adım 2: Solar panel bağlantısı
  • Kırmızı (+) kabloyu solar panelin pozitif terminalinden şarj cihazının panel pozitif terminaline (SOLAR +) bağlayın
  • Siyah (-) kabloyu solar panelin negatif terminalinden şarj cihazının panel negatif terminaline (SOLAR -) bağlayın
  • Güneş ışığı olduğunda panel sembolünün ekranda göründüğünü kontrol edin
• Adım 3: Yük bağlantısı (opsiyonel)
  • Kırmızı (+) kabloyu şarj cihazının yük pozitif terminalinden (LOAD +) yüke bağlayın
  • Siyah (-) kabloyu şarj cihazının yük negatif terminalinden (LOAD -) yüke bağlayın
  • Yükün açılıp kapanmasını kontrol etmek için ilgili düğmeleri kullanın

Kurulum İçin Gerekli Araçlar

• Uygun boyutlarda düz ve yıldız tornavida
• Kablo kesici/soyucu
• Krimpleme aleti (kablo uçları için)
• Multimetre (voltaj ve polarite kontrolü için)
• Matkap ve vidalar (duvar montajı için)
• Uygun kalınlıkta kablolar (en az 4mm² önerilir)
• Terminal bağlantı uçları

---

Kullanım ve Sistem İzleme

Solar Panel Akü Şarj Cihazının günlük kullanımı ve sistem parametrelerinin izlenmesi.

LCD Ekran Göstergeleri

LCD ekranda izlenebilen parametreler ve anlamları:

• Akü Voltajı: Bağlı akünün anlık voltaj değeri (V)
• Şarj Akımı: Solar panelden aküye giden anlık şarj akımı (A)
• Yük Akımı: Yük terminalinden çekilen akım miktarı (A)
• Akü Doluluk Durumu: Akünün yaklaşık şarj seviyesi
• Çalışma Modu Göstergesi: Bulk, Absorption veya Float şarj aşaması
• Sıcaklık Göstergesi: Sistem sıcaklığı
• Gün/Gece Göstergesi: Güneş panelinin aktif olup olmadığı
• Hata Göstergeleri: Olası sistem hatalarını gösteren ikonlar

Düğme Fonksiyonları

Kontrol cihazı üzerindeki düğmelerin işlevleri:

• MODE Düğmesi: Farklı ekran modları arasında geçiş yapmak ve sistem parametrelerini görüntülemek için kullanılır
• SET Düğmesi: Ayarları değiştirmek ve onaylamak için kullanılır
• UP/DOWN Düğmeleri: Ayarlar arasında gezinmek ve değerleri artırıp azaltmak için kullanılır
• LOAD ON/OFF Düğmesi: Yük çıkışını manuel olarak açmak veya kapatmak için kullanılır

Çalışma Modları

Şarj kontrol cihazının farklı çalışma modları:

• Bulk Şarj Modu: Akü voltajı düşük olduğunda, cihaz maksimum güçle şarj eder
• Absorption (Emilim) Modu: Akü belirli bir voltaja ulaştığında, voltajı sabit tutarak akım kademeli olarak azalır
• Float (Yüzdürme) Modu: Akü tam şarj olduğunda, düşük voltajla şarjı korur
• Gece Modu: Güneş olmadığında, panel geri akımını önler ve sistem bekleme moduna geçer

Sistem Ayarları

Kullanıcı tarafından yapılandırılabilecek temel ayarlar:

• Akü Tipi Seçimi: Sealed (Kapalı), Gel, Flooded (Sıvı) veya User (Kullanıcı Tanımlı)
• Yük Çalışma Modu:
  • 24H: Yük sürekli açık kalır
  • 1-23H: Yük belirtilen saat boyunca açık kalır
  • 0H: Sadece gece çalışma modu (karanlıkta otomatik açılır)
• Düşük Voltaj Kesme Limiti (LVD): Akü aşırı deşarj koruması için kesme voltajı
• Düşük Voltaj Yeniden Bağlanma (LVR): Kesilen yükün tekrar açılması için gerekli voltaj

---

Sistem Tasarımı ve Boyutlandırma

Etkili bir güneş enerjisi sistemi tasarlarken göz önünde bulundurulması gereken faktörler.

Doğru Solar Panel Seçimi

Şarj kontrol cihazınız için uygun güneş paneli seçimi kriterleri:

• Maksimum Güç Kapasitesi:
  • 12V sistem için maksimum 450W solar panel gücü
  • 24V sistem için maksimum 900W solar panel gücü
• Voltaj Uyumu:
  • 12V sistem için panel Voc değeri (açık devre voltajı) 22-26V aralığında olmalı
  • 24V sistem için panel Voc değeri 44-52V aralığında olmalı
• Panel Bağlantı Konfigürasyonları:
  • 12V sistem için paneller paralel bağlanmalı
  • 24V sistem için 2 panel seri, sonrasında paralel bağlantı yapılabilir
• Güneşlenme Faktörü: Bölgenizin günlük ortalama güneşlenme saati hesaba katılmalı

Akü Kapasitesi Hesaplama

İhtiyacınıza uygun akü kapasitesini belirleme kriterleri:

• Günlük Enerji Tüketimi: Toplam günlük watt-saat (Wh) tüketimi hesaplanmalı
• Otonom Gün Sayısı: Güneşsiz geçebilecek gün sayısı (genellikle 2-5 gün)
• Deşarj Derinliği: Akü ömrü için ideal deşarj derinliği (AGM için %50, Lityum için %80)
• Hesaplama Formülü:
  (Günlük tüketim x Otonom gün sayısı) / (Sistem voltajı x Deşarj derinliği)
• Örnek Hesaplama:
  1000Wh günlük tüketim, 3 gün otonomi, 12V sistem, %50 deşarj = 500Ah akü kapasitesi

Kablo Kalınlığı Seçimi

Sistem güvenliği ve verimliliği için uygun kablo kesitinin belirlenmesi:

• Amper Kapasitesi: 30A için minimum 6mm² (10AWG) kablo önerilir
• Mesafe Faktörü:
  • 0-5 metre arası: 6mm² (10AWG)
  • 5-10 metre arası: 10mm² (8AWG)
  • 10 metre üzeri: 16mm² (6AWG) veya daha kalın
• Voltaj Düşümü: İdeal olarak %3'ten az voltaj düşümü hedeflenmeli
• Kabloların Sıcaklık Dayanımı: Dış mekan kurulumlarında UV dirençli kablolar kullanılmalı

Sistem Genişletme Seçenekleri

Mevcut sisteminizi gelecekte genişletmek için planlama önerileri:

• Paralel Kontrol Cihazları: Birden fazla şarj kontrol cihazı paralel bağlanarak kapasite artırılabilir
• Akü Bankası Genişletme: Aynı tip ve yaşta akülerin paralel bağlanması ile kapasite artırılabilir
• Hibrit Sistem Entegrasyonu: Rüzgar türbini gibi ek yenilenebilir enerji kaynakları eklenebilir
• İnvertör Entegrasyonu: AC yükleri çalıştırmak için uygun kapasitede invertör bağlanabilir

---

Güneş Enerjisi Sistemi Bileşenleri

Eksiksiz bir off-grid güneş enerjisi sistemi için temel bileşenler ve seçim kriterleri.

Solar Paneller

Güneş enerjisini elektrik enerjisine dönüştüren ana bileşen:

• Panel Teknolojileri:
  • Monokristal: Yüksek verimlilik (%15-22), daha küçük alan ihtiyacı, yüksek maliyet
  • Polikristal: Orta verimlilik (%13-17), uygun maliyet, daha geniş alan ihtiyacı
  • İnce Film: Düşük verimlilik (%7-13), esnek montaj seçenekleri, en düşük maliyet
• Panel Boyutlandırma:
  • 30A kontrol cihazı için tavsiye edilen panel gücü: 12V sistemde 350-450W, 24V sistemde 700-900W
  • Standart 12V panel genellikle 36 hücre, 24V panel 72 hücre içerir
• Montaj Yönü ve Açısı:
  • Kuzey yarımkürede güneye, güney yarımkürede kuzeye dönük montaj
  • Optimum açı genellikle enlem değerine eşittir
  • Sabit montajda yıllık ortalama için enlem değeri, kış optimizasyonu için enlem+15°

Aküler

Üretilen elektrik enerjisini depolayan sistem bileşeni:

• Akü Teknolojileri:
  • Kurşun-Asit (Flooded): En ekonomik, düzenli bakım gerektirir, %50 deşarj derinliği
  • AGM: Bakım gerektirmez, daha iyi döngü ömrü, %50-60 deşarj derinliği
  • Jel: Uzun ömür, sarsıntıya dayanıklı, sıcaklık toleransı yüksek, %60 deşarj derinliği
  • Lityum (LiFePO4): En uzun ömür, hafif, yüksek verimlilik, %80 deşarj derinliği, yüksek maliyet
• Akü Voltajı:
  • 12V sistemler: Küçük uygulamalar için (500W altı yükler)
  • 24V sistemler: Orta büyüklükte uygulamalar için (500W-3000W arası yükler)
  • 48V sistemler: Büyük uygulamalar için (3000W üzeri, bu kontrol cihazı desteklemez)
• Akü Bağlantı Konfigürasyonları:
  • Kapasite artışı için: Aynı tip ve kapasitede aküleri paralel bağlayın
  • Voltaj artışı için: Aynı tip ve kapasitede aküleri seri bağlayın
  • Seri-paralel bağlantı ile hem voltaj hem kapasite artırılabilir

İnvertörler

DC elektriği AC elektriğe dönüştüren cihazlar:

• İnvertör Tipleri:
  • Modifiye Sinüs: Ekonomik, basit elektronik cihazlar için uygun
  • Saf Sinüs: Hassas elektronik cihazlar ve motorlar için ideal, yüksek kaliteli çıkış
• Kapasite Seçimi:
  • Sürekli güç: Tüm cihazların toplam watt değerinin en az %20 üzerinde olmalı
  • Pik güç: Motor içeren cihazlar için başlangıç gücü hesaba katılmalı (3-7 kat)
• Bağlantı Önerileri:
  • İnvertörü şarj kontrol cihazına değil, doğrudan aküye bağlayın
  • Yüksek akım çeken invertörler için sigorta kullanın
  • Kalın kablo kesiti seçin (100A için en az 25mm²)

Koruma Ekipmanları

Sistem güvenliği için gerekli koruma elemanları:

• Sigortalar ve Devre Kesiciler:
  • Solar panel hattı: Panel kısa devre akımının 1.25 katı değerinde sigorta
  • Akü hattı: Sistem akımına uygun (30-40A) sigorta
  • İnvertör hattı: İnvertör maksimum akımına uygun sigorta
• Yıldırım Koruyucuları:
  • Dış mekan kurulumlarında panel hattına SPD (Surge Protection Device) ekleyin
• Akü İzolatörleri:
  • Bakım sırasında sistemi güvenle izole etmek için akü şalteri kullanın
• Topraklama:
  • Sistem metal parçalarını uygun şekilde topraklayın
  • Panel çerçevelerini ve diğer metal parçaları toprak hattına bağlayın

---

Uygulama Alanları ve Proje Örnekleri

Solar Panel Akü Şarj Cihazının kullanılabileceği örnek uygulamalar ve proje fikirleri.

Mobil ve Taşınabilir Uygulamalar

Hareket halindeki sistemler için güneş enerjisi çözümleri:

• Karavan ve Tekne Sistemleri:
  • 12V sistem, 150-300W panel, 100-200Ah akü kapasitesi
  • Aydınlatma, su pompası, küçük buzdolabı, elektronik cihaz şarjı
  • Montaj önerisi: Karavanın veya teknenin düz çatısına esnek veya sabit paneller
• Kamp ve Outdoor Kullanım:
  • Taşınabilir 50-100W panel, 20-50Ah kompakt akü
  • LED aydınlatma, telefon/tablet şarjı, küçük elektronik cihazlar
  • Montaj önerisi: Katlanabilir veya taşınabilir panel sistemleri
• Mobil Çalışma İstasyonları:
  • 100-200W panel, 50-100Ah akü
  • Laptop, profesyonel ekipman şarjı, LED aydınlatma
  • Montaj önerisi: Araç üstü veya taşınabilir panel sistemi

Sabit Küçük Ölçekli Sistemler

Ev ve bahçe gibi sabit lokasyonlar için küçük ölçekli uygulamalar:

• Bahçe Aydınlatma Sistemleri:
  • 50-100W panel, 35-70Ah akü
  • LED bahçe lambaları, dekoratif aydınlatma
  • Özel fonksiyon: Gece sensörü ile otomatik çalışma
• Uzak Bölge Kabinleri:
  • 200-400W panel, 100-200Ah akü
  • Temel aydınlatma, küçük elektronik cihazlar, iletişim ekipmanları
  • Montaj önerisi: Çatı montajı veya yakın alana direk montajı
• Hobi Serası Otomasyonu:
  • 100-200W panel, 50-100Ah akü
  • Otomatik sulama pompaları, fan sistemleri, sensör ağları
  • Özel ekipman: Zamanlayıcı kontrollü sulama sistemleri

Uzak Bölge ve Kırsal Uygulamalar

Şebeke elektriğinin olmadığı veya kesintili olduğu bölgeler için çözümler:

• Çiftlik ve Tarım Uygulamaları:
  • 300-450W panel, 150-300Ah akü
  • Elektrikli çit sistemleri, sulama pompaları, basit alet şarjı
  • Özel gereksinim: Geniş alanlar için uzun kablo mesafeleri ve voltaj düşümü hesabı
• Uzak İstasyon Güç Kaynağı:
  • 200-450W panel, 100-200Ah akü
  • Meteoroloji istasyonları, iletişim röleleri, izleme kameraları
  • Özel gereksinim: Zorlu hava koşullarına dayanıklı montaj
• Su Pompalama Sistemleri:
  • 300-450W panel, 150-200Ah akü
  • Dalgıç pompa veya yüzey pompası çalıştırma
  • Özel ekipman: DC pompalar veya küçük invertör ile AC pompalar

Acil Durum ve Yedek Güç Sistemleri

Şebeke elektriğinin kesildiği durumlarda yedek güç çözümleri:

• Ev Acil Durum Sistemleri:
  • 300-450W panel, 200-300Ah akü
  • Temel aydınlatma, iletişim cihazları, küçük buzdolabı
  • Özel ekipman: Otomatik transfer anahtarı veya manuel seçim şalteri
• İş Yeri Yedek Güç:
  • 450W panel (24V sistem için), 200-300Ah akü
  • Bilgisayarlar, temel aydınlatma, POS sistemleri
  • Özel gereksinim: Saf sinüs invertör kullanımı
• Sağlık Ekipmanları İçin Yedek Güç:
  • 400-450W panel, 300Ah akü
  • Kritik tıbbi cihazların çalışmasını sürdürme
  • Özel gereksinim: Hızlı şarj kapasitesi, yüksek güvenilirlik

DIY ve Eğitim Projeleri

Öğrenme ve hobi amaçlı güneş enerjisi projeleri:

• Eğitim Amaçlı Güneş Enerjisi Kiti:
  • 50-100W panel, 20-50Ah akü
  • Temel prensipleri öğretme, deneyler yapma
  • Proje önerisi: Verilerin Arduino ile izlenmesi ve kaydedilmesi
• DIY Güneş Enerjili Şarj İstasyonu:
  • 100W panel, 50Ah akü
  • USB şarj noktaları, 12V çıkışlar, LED göstergeler
  • Proje önerisi: Enerji izleme ekranı ve özelleştirilebilir kasa
• IoT Sensör Ağı Güç Kaynağı:
  • 50-100W panel, 20-35Ah akü
  • Kablosuz sensör ağları, veri toplama istasyonları
  • Proje önerisi: ESP8266/ESP32 modülleri ile kablosuz veri aktarımı

---

Bakım ve Sorun Giderme

Solar Panel Akü Şarj Cihazı ve güneş enerjisi sisteminin düzenli bakımı ve yaygın sorunların çözümleri.

Düzenli Bakım Kontrol Listesi

Sistemin uzun ömürlü ve verimli çalışması için yapılması gereken periyodik bakımlar:

• Aylık Bakım:
  • Solar panellerin temizliği (toz, yaprak, kuş pisliği vb.)
  • LCD ekran üzerinden sistem parametrelerinin kontrolü
  • Kablo bağlantılarının görsel kontrolü
  • Akü terminallerinde korozyon kontrolü
• 3 Aylık Bakım:
  • Tüm terminal bağlantılarının sıkılık kontrolü
  • Şarj kontrol cihazı soğutma kanallarının temizliği
  • Geleneksel akülerde sıvı seviyesi kontrolü
  • Kablo izolasyonlarında hasar kontrolü
• 6 Aylık Bakım:
  • Solar panel montaj sisteminin sağlamlık kontrolü
  • Panel camında çatlak ve hasar kontrolü
  • Akü kapasitesi testi (yük altında voltaj düşümü)
  • Sistem güvenlik ekipmanlarının test edilmesi (sigortalar)
• Yıllık Bakım:
  • Sistem verimlilik analizi yapılması
  • Panel açı ve yönünün optimizasyonu
  • Tüm kablo sisteminin detaylı kontrolü
  • Şarj kontrol parametrelerinin doğrulanması

Yaygın Sorunlar ve Çözümleri

Karşılaşılabilecek genel sorunlar ve bunların giderilme yöntemleri:

• Sorun: Şarj cihazı çalışmıyor (LCD ekran yanmıyor)
  • Çözüm 1: Akü bağlantılarını kontrol edin, polarite doğru olmalı
  • Çözüm 2: Akü voltajını ölçün, 10V'un altındaysa şarj cihazı çalışmayabilir
  • Çözüm 3: Sigortaları kontrol edin, gerekirse değiştirin
• Sorun: Panel bağlı olduğu halde şarj göstergesi çalışmıyor
  • Çözüm 1: Panel bağlantılarını ve polariteyi kontrol edin
  • Çözüm 2: Panel voltajını ölçün, minimum çalışma voltajının üzerinde olmalı
  • Çözüm 3: Yeterli güneş ışığı olduğundan emin olun
  • Çözüm 4: Panelde kırık veya hasar olup olmadığını kontrol edin
• Sorun: Yük çıkışı çalışmıyor
  • Çözüm 1: LCD ekranda düşük voltaj uyarısı olup olmadığını kontrol edin
  • Çözüm 2: Yük düğmesine basarak manuel olarak açmayı deneyin
  • Çözüm 3: Yük bağlantılarını kontrol edin
  • Çözüm 4: Yük akımının 30A sınırını aşmadığından emin olun
• Sorun: Akü hızlı deşarj oluyor
  • Çözüm 1: Akünün yaşını ve sağlık durumunu kontrol edin
  • Çözüm 2: Sistemdeki yüklerin toplam akım çekişini ölçün
  • Çözüm 3: Deşarj katsayısını akü tipine uygun olarak ayarlayın
  • Çözüm 4: Akü bağlantılarında korozyon veya gevşeklik kontrolü yapın
• Sorun: Aşırı ısınma uyarısı
  • Çözüm 1: Şarj cihazının etrafında yeterli havalandırma olduğunu kontrol edin
  • Çözüm 2: Soğutucu radyatörü temizleyin
  • Çözüm 3: Cihazı doğrudan güneş ışığından koruyun
  • Çözüm 4: Yük ve şarj akımının limit değerler içinde olduğunu doğrulayın

Performans İzleme ve Optimizasyon

Sistem performansını ölçme ve iyileştirme yöntemleri:

• Performans Ölçüm Yöntemleri:
  • Günlük üretilen enerji miktarını kaydedin (Ah cinsinden)
  • Günlük tüketilen enerji miktarını kaydedin
  • Akü şarj-deşarj döngülerini takip edin
  • Mevsimsel performans değişimini izleyin
• Verimlilik Artırma Yöntemleri:
  • Panel yüzeylerini düzenli olarak temizleyin (verim %5-10 artabilir)
  • Panel açısını mevsime göre ayarlayın (verim %5-25 artabilir)
  • Kablo kesitlerini ve bağlantıları optimize ederek kayıpları azaltın
  • Akü bakımını düzenli yaparak döngü ömrünü uzatın
• Gelişmiş İzleme Sistemleri:
  • Şarj durum verilerini kaydeden Arduino tabanlı veri kaydediciler
  • Kablosuz veri aktarımı ile uzaktan izleme
  • Enerji üretim ve tüketim grafiklerini oluşturan yazılımlar
  • Panel verimliliğini etkileyen faktörlerin analizi

---

Arduino ile Güneş Enerjisi İzleme Sistemi

Solar Panel Akü Şarj Cihazınızın performansını izlemek ve kaydetmek için Arduino tabanlı bir izleme sistemi oluşturma.

Gerekli Parçalar

Güneş enerjisi izleme sistemi için ihtiyaç duyulan bileşenler:

• Arduino Geliştirme Kartı: Arduino UNO, MEGA veya ESP32/ESP8266 (kablosuz iletişim için)
• Sensörler:
  • Voltaj Sensörü Modülü (0-25V DC): Solar panel, akü ve yük voltajını ölçmek için 3 adet
  • Akım Sensörü Modülü (ACS712 veya INA219): Şarj ve deşarj akımını ölçmek için 2 adet
  • Sıcaklık Sensörü (DS18B20): Akü ve ortam sıcaklığını ölçmek için
  • Işık Sensörü (LDR veya BH1750): Güneş ışığı şiddetini ölçmek için
• Ekran ve Görselleştirme:
  • 16x2 LCD Ekran veya 128x64 OLED Ekran
  • SD Kart Modülü: Veri kaydetmek için
  • RTC Modülü (DS3231): Zaman damgası için
• İletişim Seçenekleri:
  • Bluetooth Modülü (HC-05): Mobil cihazlara veri aktarımı için
  • WiFi Modülü (ESP8266): Uzaktan izleme için
• Güç Kaynağı:
  • Güç durum LED'leri
  • 5V voltaj regülatörü

Bağlantı Şeması

İzleme sistemi için temel bağlantı açıklaması:

// Solar Panel Voltaj Sensörü -> Arduino A0
// Akü Voltaj Sensörü -> Arduino A1
// Yük Voltaj Sensörü -> Arduino A2
// Şarj Akım Sensörü -> Arduino A3
// Deşarj Akım Sensörü -> Arduino A4
// Sıcaklık Sensörü -> Arduino Dijital Pin 2
// LCD Ekran: I2C bağlantısı -> Arduino A4(SDA), A5(SCL)
// SD Kart Modülü -> Arduino SPI pinleri (10-13)
// RTC Modülü -> Arduino I2C pinleri (A4-A5)
// Işık Sensörü -> Arduino A6 (varsa) veya dijital pin

Not: Voltaj sensörleri gerilim bölücü devresi ile mikroişlemcinin zarar görmesini önler. Akım sensörleri yüksek akımları ölçerken doğru kalibrasyon gerektirir.

Genişletme ve İyileştirme Fikirleri

İzleme sistemini daha gelişmiş hale getirmek için uygulanabilecek ek özellikler:

• Web Tabanlı İzleme:
  • ESP8266/ESP32 kullanarak verileri web sunucusuna aktarma
  • ThingSpeak, Blynk gibi IoT platformlarına entegrasyon
  • Mobil uygulamalar üzerinden uzaktan izleme
• Anlık Uyarı Sistemi:
  • Düşük akü voltajı, yüksek sıcaklık gibi kritik durumlar için SMS veya e-posta uyarıları
  • Anormal durumlarda sesli alarm
• Veri Analizi ve Raporlama:
  • Günlük, haftalık, aylık enerji üretim grafikleri
  • Akü şarj-deşarj döngü analizi
  • Mevsimsel verim karşılaştırmaları
• Akıllı Yük Kontrolü:
  • Akü durumuna göre otomatik yük açma-kapama
  • Enerji fazlası olduğunda ek yükleri devreye alma (Su ısıtma vb.)
  • Zamanlayıcı kontrollü cihaz yönetimi
• Gelişmiş Donanım İlaveler:
  • Grafik LCD ekran ile daha detaylı görselleştirme
  • Dokunmatik ekran arayüzü
  • GPS entegrasyonu ile konum tabanlı güneş açısı optimizasyonu

---

Ek Modüller ve Aksesuar Tavsiyeleri

Solar Panel Akü Şarj Cihazı ile birlikte kullanılabilecek tamamlayıcı ürünler ve modüller.

Şarj Sistemi Tamamlayıcıları

Şarj sisteminin güvenliğini ve verimliliğini artıracak ekipmanlar:

• Akü Monitör Cihazı: Akü durumunu daha detaylı izleyen, şarj seviyesi (SoC) hesaplayan cihazlar
• Sigorta ve Sigorta Kutusu: DC devreler için özel sigortalar ve sigorta kutuları
• Akü Koruma Cihazı: Aşırı deşarj ve yüksek akımlara karşı ek güvenlik sağlayan ünite
• DC Şalter: Bakım ve acil durumlar için güvenli kesme imkanı
• MC4 Konnektörler: Güneş paneli bağlantıları için standart konnektörler
• Kablo Terminalleri: Sağlıklı ve güvenli bağlantılar için akü terminalleri

Güç Dağıtım ve Dönüşüm Ürünleri

Enerjiyi farklı formatlarda kullanmak için gerekli ürünler:

• DC-DC Konvertör: 12V/24V sistemi 5V USB, 3.3V vb. farklı DC voltajlara dönüştüren modüller
• DC İnvertör: 12V/24V DC elektriği 220V AC elektriğe dönüştüren cihazlar
• DC Dağıtım Paneli: Çoklu DC cihazları güvenli şekilde bağlamak için panel
• USB Şarj İstasyonu: Çoklu USB cihazları şarj etmek için özel üniteler
• 12V/24V Soket ve Prizler: Araç tipi cihazlar için standart bağlantılar

İzleme ve Veri Toplama Modülleri

Sistem performansını izlemek için kullanılabilecek modüller:

• DC Voltmetre/Ampermetre: Panel üzerine monte edilebilen dijital göstergeler
• Kablosuz Veri Aktarım Modülleri: WiFi, Bluetooth veya GSM tabanlı uzaktan izleme sistemleri
• Datalogger: Sistem verilerini kaydeden ve analiz eden cihazlar
• Ortam Sensörleri: Sıcaklık, nem, ışık şiddeti ölçen sensörler
• Ekran Modülleri: Büyük, okunması kolay LCD veya OLED ekranlar

Arduino ve Mikrodenetleyici Eklentileri

DIY projeleri ve otomatizasyon için kullanılabilecek elektronik bileşenler:

• Arduino Geliştirme Kartları: Arduino UNO, Mega, Nano veya ESP32 tabanlı kartlar
• Real Time Clock (RTC) Modülleri: Zaman tabanlı otomasyon için
• Röle Modülleri: DC/AC yük kontrolü için elektronik anahtarlar
• SD Kart Modülleri: Veri depolama için
• Sensör Modülleri: Akım, voltaj, sıcaklık ölçümü için
• Giriş/Çıkış Genişletme Kartları: Daha fazla sensör ve aktüatör bağlantısı için

Montaj ve Kurulum Aksesuarları

Profesyonel, güvenli ve düzenli kurulum için gerekli malzemeler:

• DIN Ray ve Klemensler: Kontrol panosuna düzenli montaj için
• Kablo Kanalları: Kabloları düzenli ve korunaklı tutmak için
• Muhafaza Kutuları: Elektronik ekipmanı dış etkilerden korumak için IP65 ve üzeri kutuları
• Havalandırma Elemanları: Kontrol kutuları için nem ve ısı kontrolü sağlayan havalandırma sistemleri
• Etiketleme Sistemleri: Kablo ve bileşenleri düzenli etiketlemek için
• Alet Setleri: Kurulum ve bakım için gerekli özel aletler (kablo sıyırıcı, krimpleme pensi vb.)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
