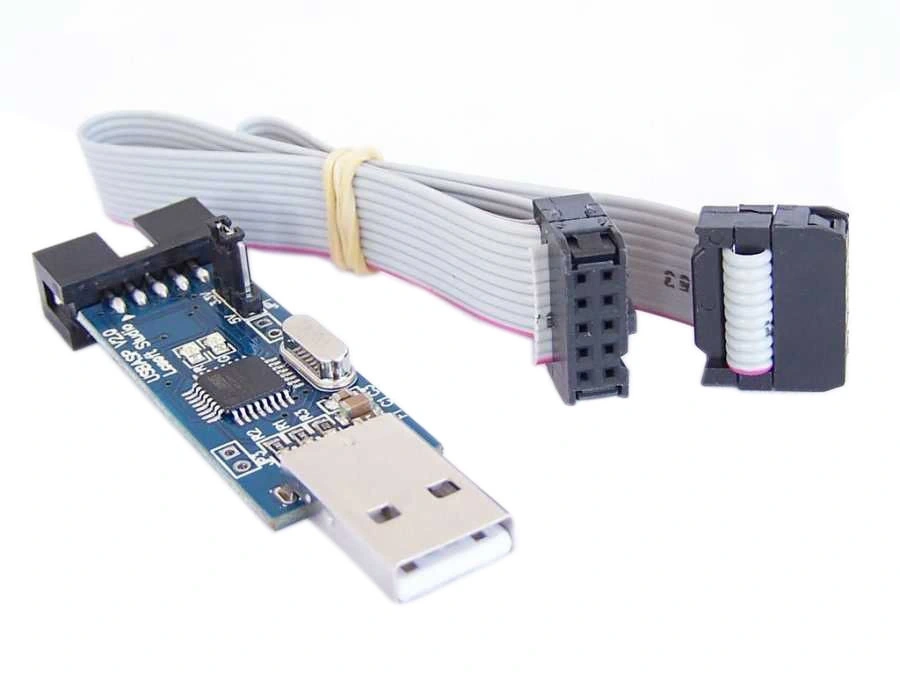

Usbasp USB Avr Programlayıcı + Kablo

USBasp USB AVR Programlayıcı Kablo

USBasp USB AVR Programlayıcı Kablo, AVR mikrodenetleyicileri programlamak için geliştirilmiş, kullanımı kolay, düşük maliyetli ve yüksek performanslı bir programlama aracıdır. Thomas Fischl tarafından geliştirilen açık kaynak kodlu bir projeye dayanan bu programlayıcı, AVR mikrodenetleyicilere firmware yükleme, fuse bitleri ayarlama ve bellek okuma işlemlerini hızlı ve güvenilir bir şekilde gerçekleştirir. Standart 10-pin ISP (In-System Programming) arayüzü üzerinden ATmega, ATtiny ve diğer Atmel AVR mikrodenetleyici serilerini kolayca programlayabilmenizi sağlar.

Harici bir güç kaynağı gerektirmeden USB portu üzerinden beslenen USBasp, USB 2.0 ve USB 1.1 standartlarını destekler ve 12 Mbit/s veri iletim hızına kadar çıkabilir. Üzerinde yer alan Jumper ile normal veya düşük saat hızı modları arasında geçiş yapılabilir, böylece hem standart AVR mikrodenetleyiciler hem de düşük saat hızında çalışan mikrodenetleyiciler programlanabilir. LED göstergeler sayesinde programlama durumu anlık olarak takip edilebilir.

USBasp USB AVR Programlayıcı Kablo, Arduino kartları ve bootloader yüklemesi için de kullanılabilir. Başlangıç seviyesinden profesyonel kullanıcılara kadar geniş bir kullanıcı kitlesine hitap eder ve Atmel AVR tabanlı projelerde kullanılan temel programlayıcılar ve geliştirme kartları arasında yer alır. Windows, Linux ve macOS gibi farklı işletim sistemlerinde çalışabilen bu programlayıcı, AVR Studio, Atmel Studio, Arduino IDE ve avrdude gibi yazılımlarla tam uyumludur.

---

Teknik Özellikler

USBasp USB AVR Programlayıcı Kablonun detaylı teknik özellikleri aşağıda listelenmiştir.

• Arayüz: USB 2.0/1.1
• Programlama Arayüzü: 10-pin ISP konnektör
• Desteklenen Mikrodenetleyiciler: Tüm Atmel AVR mikrodenetleyicileri
• İşletim Sistemi Uyumluluğu: Windows, Linux, macOS
• Boyutlar: 50 × 20 × 10 mm (programlayıcı kısmı)
• Kablo Uzunluğu: Yaklaşık 60 cm
• Besleme Voltajı: 5V DC (USB üzerinden)
• Programlama Voltajı: 5V veya 3.3V seçilebilir
• Programlama Hızı: Normal mod: 375 kHz, Yavaş mod: 8 kHz
• İşaretçi LED'ler: USB bağlantısı (kırmızı), Programlama durumu (yeşil)
• Çalışma Sıcaklığı: 0°C ~ 70°C
• Firmware: Açık kaynaklı USBasp firmware
• SCK Hızı Kontrolü: Jumper seçenekli (Normal/Yavaş mod)
• Ağırlık: Yaklaşık 25g
• Programlama Yazılımı Uyumluluğu: AVR Studio, Atmel Studio, avrdude, Arduino IDE
• Desteklenen Programlama Protokolleri: ISP (In-System Programming)
• Hedef Uygulama Protokolleri: SPI (Serial Peripheral Interface)
• Dahili Regülatör: Var (3.3V ve 5V çıkış için)
• Sürücü Tipi: libusb (Windows için sürücü kurulumu gerekebilir)
• Desteklenen AVR İşlemler: Flash okuma/yazma, EEPROM okuma/yazma, Fuse bitleri okuma/yazma, Lock bitleri okuma/yazma
• Hedef MCU Besleme Seçeneği: Hedefi besleme özelliği (Jumper ile seçilebilir)
• Çip Tanımlama Özelliği: Bağlı mikrodenetleyiciyi tanımlama

---

Bağlantı ve Kurulum

USBasp programlayıcının bağlantı şeması, sürücü kurulumu ve farklı platformlarda kullanımı.

ISP Konnektörü ve Pin Yapısı

10-pin ISP konnektörünün pinleri ve bağlantı şeması:

• 10-pin ISP Konnektör Pin Yapısı
  • Pin 1: MOSI (Master Out Slave In) - Veri transferi için
  • Pin 2: VCC (5V veya 3.3V) - Hedef mikrodenetleyici güç beslemesi
  • Pin 3: NC (Not Connected) - Bağlantı yok
  • Pin 4: GND (Ground) - Toprak bağlantısı
  • Pin 5: RESET - Mikrodenetleyici resetleme sinyali
  • Pin 6: GND (Ground) - İkinci toprak bağlantısı
  • Pin 7: SCK (Serial Clock) - Seri saat sinyali
  • Pin 8: GND (Ground) - Üçüncü toprak bağlantısı
  • Pin 9: MISO (Master In Slave Out) - Veri transferi için
  • Pin 10: GND (Ground) - Dördüncü toprak bağlantısı
• 6-pin Adaptör Bağlantısı (Opsiyonel 6-pin adaptör kullanıldığında)
  • Pin 1: MISO (Master In Slave Out)
  • Pin 2: VCC (5V veya 3.3V)
  • Pin 3: SCK (Serial Clock)
  • Pin 4: MOSI (Master Out Slave In)
  • Pin 5: RESET
  • Pin 6: GND (Ground)
• İşaretçiler ve Yönlendirme
  • Pin 1 genellikle kırmızı şerit, üçgen işaret veya nokta ile belirtilir
  • Bağlantıda pin 1 konumunun doğru hizalanması kritiktir
  • Ters bağlantı donanım hasarına neden olabilir

Sürücü Kurulumu

Farklı işletim sistemleri için sürücü kurulum adımları:

• Windows İşletim Sistemi
  • Windows 7 ve öncesi: Aygıt Yöneticisi'nde "Diğer Aygıtlar" altında "USBasp" seçilerek manuel sürücü güncellemesi yapılabilir
  • Windows 8/10/11: İmzalı sürücü zorunluluğu nedeniyle Zadig programı kullanılmalıdır
  • Zadig programını indirin, USBasp cihazını seçin ve "libusbK" veya "libusb-win32" sürücüsünü yükleyin
  • Kurulum sonrası Aygıt Yöneticisi'nde "libusb-win32 devices" altında "USBasp" görünmelidir
• Linux İşletim Sistemi
  • Sürücü kurulumu genellikle gerekmez, çekirdekte libusb desteği bulunur
  • Kullanıcıya USB aygıtlarına erişim izni verilmesi gerekebilir
  • Terminal üzerinden: sudo apt-get install libusb-dev
  • Udev kuralları için: /etc/udev/rules.d/ dizinine udev kural dosyası eklenebilir
• macOS İşletim Sistemi
  • libusb veya Homebrew ile CrossPack-AVR kurulumu gerekebilir
  • Terminal üzerinden: brew install libusb avr-gcc avrdude
  • Sistem Bilgisi uygulamasında USBasp cihazının listelendiğini kontrol edin
  • Başarısız bağlantıda, System Integrity Protection'ı geçici olarak devre dışı bırakmak gerekebilir

Programlama Yazılımları

USBasp ile kullanılabilecek programlama yazılımları ve temel komutlar:

• AVRDUDE (AVR Downloader/UploaDEr)
  • Komut satırı tabanlı, tüm platformlarda kullanılabilir
  • Flash yazma örneği: avrdude -c usbasp -p m328p -U flash:w:firmware.hex
  • Fuse bitleri okuma: avrdude -c usbasp -p m328p -U lfuse:r:-:h -U hfuse:r:-:h -U efuse:r:-:h
  • Fuse yazma: avrdude -c usbasp -p m328p -U lfuse:w:0xFF:m -U hfuse:w:0xDE:m -U efuse:w:0x05:m
• Atmel Studio / Microchip Studio
  • Entegre geliştirme ortamı (IDE), sadece Windows için
  • Donanım Aracı olarak "USBasp" seçilebilir
  • Programlama iletişim kutusunda ISP frekansı ve voltaj ayarlanabilir
  • Fuse bitleri için görsel arayüz sağlar
• Arduino IDE
  • Bootloader yüklemek veya direkt programlama için kullanılabilir
  • Araçlar → Programlayıcı → "USBasp" seçilir
  • Bootloader yüklemek için: Araçlar → Bootloader Yükle
  • Sketch direkt yüklemek için: Sketch → Programlayıcı Kullanarak Yükle
• Diğer Yazılımlar
  • Khazama AVR Programmer (Windows için kullanıcı dostu arayüz)
  • PonyProg (Çoklu platform desteği)
  • AVR-OSP II (Windows için kullanıcı arayüzlü programlayıcı)
  • AVR-Doper (Çapraz platform Java uygulaması)

Jumper Ayarları ve LED Göstergeleri

USBasp üzerindeki jumper fonksiyonları ve LED anlamları:

• Jumper Ayarları
  • JP1 (SCK Hız Seçimi):
    • Jumper takılı (kapalı): Normal hız modu (375 kHz) - Standart mikrodenetleyiciler için
    • Jumper açık: Yavaş hız modu (8 kHz) - Düşük frekanslı AVR çipler için
  • JP2 (Hedef Besleme Seçimi - Bazı modellerde):
    • Jumper takılı (kapalı): Programlayıcı, hedef karta USB üzerinden 5V güç sağlar
    • Jumper açık: Güç beslemesi sağlanmaz, hedef kart kendi güç kaynağını kullanmalıdır
  • JP3 (Voltaj Seçimi - Bazı modellerde):
    • Jumper takılı (kapalı): 3.3V mantık seviyesi kullanılır
    • Jumper açık: 5V mantık seviyesi kullanılır (varsayılan)
• LED Göstergeleri
  • Kırmızı LED (PWR/USB):
    • Sürekli yanıyor: USB bağlantısı aktif, cihaz güç alıyor
    • Yanmıyor: USB bağlantısı yok veya güç yok
  • Yeşil LED (ACT):
    • Yanıp sönüyor: Programlama işlemi devam ediyor, veri transferi aktif
    • Sürekli yanıyor: İşlem tamamlandı veya hata oluştu
    • Yanmıyor: İşlem yok, bekleme durumunda

---

Kullanım Alanları

USBasp programlayıcının farklı senaryolarda kullanım şekilleri ve uygulamaları.

AVR Mikrodenetleyici Programlama

USBasp ile çeşitli AVR mikrodenetleyicilerin programlanması:

• Desteklenen AVR Aileleri
  • ATmega Serisi: ATmega8, ATmega16, ATmega32, ATmega328, ATmega644, ATmega1284 vb.
  • ATtiny Serisi: ATtiny13, ATtiny25, ATtiny45, ATtiny85, ATtiny2313 vb.
  • AT90 Serisi: AT90USB, AT90CAN vb.
  • ATxmega Serisi (sınırlı destek): Bazı modellerde PDI arayüzü gerekebilir
• Programlanabilir Bellek Alanları
  • Flash Bellek: Program kodu yükleme ve okuma
  • EEPROM: Kalıcı veri depolama alanını programlama
  • Fuse Bitleri: Mikrodenetleyici konfigürasyon ayarları
  • Lock Bitleri: Kod güvenliği ve koruma ayarları
  • Kalibrasyon Değerleri: Dahili osilatör kalibrasyonu
• Programlama Modları
  • ISP (In-System Programming): Mikrodenetleyiciyi devreden çıkarmadan programlama
  • HVSP (High Voltage Serial Programming): Özel durumlarda fuse sıfırlama için (USBasp desteklemez)
  • Paralel Programlama: Özel durumlarda gerekebilir (USBasp desteklemez)

Arduino Bootloader Yükleme

Arduino kartlarında bootloader programlama ve direkt yükleme:

• Arduino Kart Hazırlığı
  • Yeni ATmega çiplere bootloader yükleme
  • Bozuk bootloader onarımı
  • Farklı bootloader versiyonları yükleme
  • Özelleştirilmiş bootloader programlama
• Arduino IDE ile Bootloader Yükleme
  • Arduino IDE'de uygun kart modelini seçme
  • Programlayıcı olarak "USBasp" seçimi
  • "Bootloader Yükle" komutuyla işlemi başlatma
  • Yükleme sırasında USBasp ve Arduino kartın doğru bağlandığından emin olma
• Bootloader Olmadan Direkt Yükleme
  • Arduino sketchi direkt çipe programlama
  • "Programlayıcı Kullanarak Yükle" seçeneği ile bootloader atlanır
  • Bootloader olmayan çiplerde daha fazla program alanı kullanılabilir
  • Düşük bellek kapasiteli ATtiny gibi çiplerde avantajlı

Hobi ve Eğitim Projeleri

Hobi elektronikçileri ve öğrenciler için kullanım senaryoları:

• Elektronik Eğitimi
  • Mikrodenetleyici programlama eğitimi
  • AVR mimarisi ve bellek kavramlarını öğrenme
  • Düşük seviyeli donanım programlama
  • Fuse bitleri ve sistem konfigürasyonu deneyimi
• DIY Elektronik Projeleri
  • Kendi tasarladığınız PCB'lere program yükleme
  • Hazır modülleri yeniden programlama
  • Mevcut elektronik cihazların yazılımını güncelleme
  • Minimum bileşenli mikrodenetleyici projeleri
• Popüler Hobi Uygulamaları
  • LED kontrolü ve ışık şovları
  • Motorsuz drone ve robot kontrol sistemleri
  • Sensör veri toplayıcılar
  • Küçük oyunlar ve interaktif projeler
  • Akıllı ev ve IoT prototipleri

Endüstriyel ve Profesyonel Kullanım

Ticari ve endüstriyel ortamlarda USBasp kullanımı:

• Üretim ve Test
  • Küçük ölçekli seri üretimde programlama
  • Prototip kartların ilk programlaması
  • Test sistemlerinde hızlı reprogramlama
  • Kalite kontrol süreçlerinde program doğrulama
• Sahada Servis ve Bakım
  • Ekipman firmware güncellemesi
  • Sahada programlama ve kalibrasyon
  • Sorun giderme ve diagnostik işlemler
  • Geçici çözüm uygulamaları
• Firmware Geliştirme
  • Hızlı kod-test döngüsü
  • Farklı çip versiyonlarında test
  • Bootloader geliştirme ve test
  • Özelleştirilmiş firmware çözümleri

---

Programlama Örnekleri ve Kılavuzlar

Farklı senaryolar için detaylı programlama kılavuzları ve örnek komutlar.

Arduino Bootloader Yükleme Rehberi

Arduino kartlarında bootloader yükleme adımları:

• Gerekli Donanım
  • USBasp programlayıcı
  • Arduino kartı veya hedef AVR mikrodenetleyici
  • 10-pin ISP - 6-pin ISP adaptörü (gerekiyorsa)
  • Kart bağlantısı için jumper kablolar (gerekiyorsa)
• Bağlantı Adımları
  • Arduino IDE'yi açın ve kartınızın modelini seçin
  • USBasp'yi bilgisayarınıza bağlayın
  • USBasp konnektörünü Arduino'nun ISP headerına bağlayın (pin 1 hizalamasına dikkat edin)
  • Arduino'nun harici güç kaynağını çıkarın, USB ile beslenmesi yeterlidir
• Arduino IDE'den Bootloader Yükleme
  • Araçlar → Kart → [Arduino modeliniz] seçin
  • Araçlar → Programlayıcı → "USBasp" seçin
  • Araçlar → Bootloader Yükle komutunu seçin
  • İşlem sırasında yeşil LED yanıp sönecektir
  • Tamamlandığında "Bootloader yükleme tamamlandı" mesajı görünecektir
• Sorun Giderme
  • Hata durumunda yavaş SCK modu için Jumper'ı çıkarıp tekrar deneyin
  • Bağlantıları kontrol edin, özellikle pin 1 pozisyonunu
  • Arduino IDE'nin son sürümünü kullandığınızdan emin olun
  • Sürücü kurulumunu doğrulayın

AVRDUDE Komut Örnekleri

AVRDUDE aracı kullanarak gerçekleştirilebilecek yaygın işlemler:

• Çip Tanımlama ve Doğrulama
  • Bağlı mikrodenetleyiciyi tanımlama: avrdude -c usbasp -p m328p
  • Çip signature doğrulama: avrdude -c usbasp -p m328p -v
  • Desteklenen part listesini görme: avrdude -c usbasp -p ?
• Flash Programlama
  • Hex dosyası yazma: avrdude -c usbasp -p m328p -U flash:w:program.hex:i
  • Bin dosyası yazma: avrdude -c usbasp -p m328p -U flash:w:program.bin:r
  • Flash içeriğini okuma: avrdude -c usbasp -p m328p -U flash:r:dump.hex:i
  • Flash içeriğini silme: avrdude -c usbasp -p m328p -e
• EEPROM İşlemleri
  • EEPROM yazma: avrdude -c usbasp -p m328p -U eeprom:w:data.hex:i
  • EEPROM okuma: avrdude -c usbasp -p m328p -U eeprom:r:eeprom_backup.hex:i
  • EEPROM korunarak Flash programlama: avrdude -c usbasp -p m328p -D -U flash:w:program.hex:i
• Fuse Bitleri İşlemleri
  • Fuse bitleri okuma: avrdude -c usbasp -p m328p -U lfuse:r:-:h -U hfuse:r:-:h -U efuse:r:-:h
  • Low fuse yazma: avrdude -c usbasp -p m328p -U lfuse:w:0xFF:m
  • High fuse yazma: avrdude -c usbasp -p m328p -U hfuse:w:0xDE:m
  • Extended fuse yazma: avrdude -c usbasp -p m328p -U efuse:w:0x05:m
• Özel Parametre Ayarları
  • Yavaş programlama modu: avrdude -c usbasp -p m328p -B 5 -U flash:w:program.hex
  • Detaylı çıktı: avrdude -c usbasp -p m328p -v -U flash:w:program.hex
  • Doğrulama devre dışı: avrdude -c usbasp -p m328p -V -U flash:w:program.hex

Atmel Studio ile Programlama

Atmel Studio IDE kullanarak USBasp ile programlama adımları:

• Proje Oluşturma ve Derleme
  • Atmel Studio'yu başlatın ve yeni bir proje oluşturun
  • Doğru cihaz tipini (örn. ATmega328P) seçin
  • C/C++ veya Assembly dilinde kodunuzu yazın
  • Build → Build Solution komutu ile projeyi derleyin
  • Hatasız derleme sonrası .hex dosyası oluşturulacaktır
• USBasp Bağlantısı ve Tanımlama
  • USBasp'yi bilgisayara ve hedef karta bağlayın
  • Tools → Device Programming'i seçin
  • Tool: USBasp, Device: hedef mikrodenetleyici, Interface: ISP seçin
  • "Apply" ve ardından "Read" ile bağlantıyı test edin
  • Başarılı bağlantıda cihaz signature'ı ve kalibrasyonu okunacaktır
• Program Yükleme
  • Memories sekmesine geçin
  • Flash bölümünde derlenen .hex dosyasını seçin
  • Program butonuna tıklayın
  • İşlem tamamlandığında onay mesajı görünecektir
• Fuse ve Lock Bitleri Ayarlama
  • Fuses sekmesine geçin
  • Gerekli fuse ayarlarını yapın (dikkatli olun!)
  • Yapılandırmaların ne anlama geldiğini anlamak için açıklamalara bakın
  • Write butonuna tıklayarak ayarları uygulayın

Özel Durum Programlama Teknikleri

Özel senaryolar ve ileri düzey programlama teknikleri:

• Kilitlenmiş Çipleri Kurtarma
  • Yanlış fuse ayarlarıyla kilitlenmiş çiplerde genellikle yüksek voltaj programlama gerekir
  • USBasp bu özelliği desteklemez, özel programlayıcılar gerekebilir
  • Basit durumlarda düşük SCK frekansı deneyebilirsiniz (JP1 jumper açık)
  • Arduino as High Voltage Programmer (ArduinoHVP) gibi çözümler kullanılabilir
• Toplu Programlama
  • Batch dosyaları ile otomatize edilen AVRDUDE komutları
  • Atmel Studio'da proje çıktısı olarak özel komut dosyaları
  • Python, C# veya diğer dillerde AVRDUDE sarmalayıcı programlar
  • USBasp cihaz seri numarası ile çoklu programlayıcı yönetimi
• Özelleştirilmiş Fuse Yapılandırmaları
  • Dahili RC osilatör hızı ayarlama
  • Harici kristal yapılandırması
  • Watchdog timer ayarları
  • Brown-out detection seviyeleri
  • Boot bölümü boyutu ve koruması
• Kod Koruma Teknikleri
  • Lock bitleri ile program belleği koruma
  • EEPROM koruma seçenekleri
  • Bootloader koruması ayarlama
  • Devre mühendisliğine karşı koruma stratejileri

---

Sorun Giderme ve Dikkat Edilecek Noktalar

USBasp kullanırken karşılaşılabilecek sorunlar ve bunların çözümleri.

Yaygın Hata Mesajları ve Çözümleri

Sık karşılaşılan hata mesajları ve çözüm yöntemleri:

• "Could not find USBasp" veya "Device not found"
  • Olası Nedenler: Sürücü yüklenmemiş, USB bağlantısı hatalı, programlayıcı arızalı
  • Çözümler:
    • Sürücü kurulumunu kontrol edin, gerekirse Zadig ile tekrar yükleyin
    • Farklı bir USB port deneyin
    • Aygıt Yöneticisi'nde USBasp'nin doğru görünüp görünmediğini kontrol edin
    • Başka bir bilgisayarda test edin
• "Error: Could not find USB device with vid=0x16c0 pid=0x5dc"
  • Olası Nedenler: Donanım kimliği tanınmıyor, yanlış sürücü, Windows sürücü imza sorunu
  • Çözümler:
    • Windows sürücü imza doğrulamasını geçici olarak devre dışı bırakın
    • Zadig programıyla doğru sürücüyü (libusb-win32 veya libusbK) yükleyin
    • Linux'ta udev kurallarını kontrol edin
• "error: avrdude: initialization failed, rc=-1"
  • Olası Nedenler: Hedef mikrodenetleyici ile bağlantı kurulamıyor, ISP pinleri yanlış bağlanmış
  • Çözümler:
    • ISP konnektörünün doğru bağlandığını kontrol edin (pin 1 hizalaması)
    • JP1 jumper'ını çıkararak düşük SCK frekansı modunu deneyin
    • Hedef mikrodenetleyicide güç olup olmadığını kontrol edin
    • SPI pinlerinin başka amaçlar için kullanılmadığından emin olun
• "avrdude: verification error, first mismatch at byte 0x...."
  • Olası Nedenler: Programlama doğrulama hatası, iletişim sorunları, donanım arızası
  • Çözümler:
    • Düşük SCK frekansı modunu kullanın
    • ISP kablolarının daha kısa olmasını sağlayın
    • Elektriksel gürültüyü azaltmak için bağlantıları iyileştirin
    • Hedef cihazın voltajını ve güç kaynağını kontrol edin
• "avrdude: error: programm enable: target doesn't answer. 1"
  • Olası Nedenler: RESET pini problemi, hedef MCU çalışmıyor, fuse'lar yanlış ayarlanmış
  • Çözümler:
    • RESET pininde pull-up direncini kontrol edin (genellikle 10kΩ gerekir)
    • MCU'ya giden gücü kontrol edin
    • Düşük SCK frekansı modunu deneyin
    • Hedef MCU'nun doğru seçildiğinden emin olun

Fiziksel Bağlantı Sorunları

Donanım bağlantılarında karşılaşılan problemler ve çözümleri:

• Kablo ve Konnektör Sorunları
  • Semptom: Aralıklı bağlantı hataları, programlama başarısız
  • Çözüm:
    • Kablo bağlantılarını kontrol edin, gevşek pinler olabilir
    • ISP konnektörünün her iki ucunda da pin 1 hizalamasını doğrulayın
    • Kabloların sürekli bükülme ve zorlanmalardan hasar görmediğinden emin olun
    • Şüpheli durumlarda yeni bir kablo veya konnektör kullanın
• Güç Besleme Sorunları
  • Semptom: Programlama başlar ama tamamlanmaz, aygıt sıfırlanır
  • Çözüm:
    • Hedef karta yeterli güç sağlandığından emin olun
    • USB hub yerine direkt bilgisayar USB portuna bağlayın
    • JP2 jumper'ını (varsa) kontrol edin, hedef besleme için doğru ayarlayın
    • Harici güç kaynağı kullanılıyorsa, toprak bağlantılarının ortak olduğunu doğrulayın
• Sinyal Bütünlüğü Sorunları
  • Semptom: Yavaş programlama, veri doğrulama hataları
  • Çözüm:
    • ISP kablolarını mümkün olduğunca kısa tutun
    • Elektriksel gürültü kaynaklarından (motor, röle vb.) uzak tutun
    • SPI hatlarında pull-up dirençleri kullanmayın
    • SCK frekansını düşürün (JP1 jumper açık)
• Hedef Mikrodenetleyici Sorunları
  • Semptom: Mikrodenetleyici yanıt vermiyor, tanınmıyor
  • Çözüm:
    • Mikrodenetleyicinin doğru takıldığından emin olun
    • Pin bükülmesi veya fiziksel hasar kontrolü yapın
    • Farklı bir mikrodenetleyici ile test edin
    • Çipin fuse ayarlarının doğru olduğundan emin olun

Programlama Güvenliği ve Fuse Bitleri

Fuse bitleri ayarlarken dikkat edilmesi gereken noktalar ve tehlikeler:

• Fuse Bitleri Hakkında Uyarılar
  • Fuse ayarları mikrodenetleyici temel davranışını değiştirir
  • Yanlış fuse ayarları çipi kilitleyebilir veya çalışamaz hale getirebilir
  • External Clock/Crystal fuse'u, harici osilatör bağlı değilken ayarlanırsa çip yanıt vermez
  • RSTDISBL fuse aktif edilirse, ISP programlama devre dışı kalır ve kurtarması zordur
• Güvenli Fuse Programlama İpuçları
  • Fuse değerlerini değiştirmeden önce mevcut değerleri yedekleyin
  • Fuse değerlerini hesaplamak için Engbedded Fuse Calculator gibi araçlar kullanın
  • Değişiklikleri küçük adımlarla yapın ve her adımda test edin
  • RSTDISBL ve benzer kritik fuse'ları değiştirmekten kaçının
• Kilitlenmiş Çipleri Kurtarma
  • ISP programlama artık çalışmıyorsa, High Voltage Programming (HVP) gerekebilir
  • Arduino HV Rescue Shield gibi özel donanımlar kullanılabilir
  • Profesyonel AVR programlayıcılar (örn. Atmel STK500) HVP destekler
  • Bazı durumlarda çipi değiştirmek daha ekonomik olabilir

Yazılım ve Sürücü Sorunları

Yazılım düzeyinde karşılaşılan sorunlar ve çözüm yöntemleri:

• Windows Sürücü Sorunları
  • Semptom: "USBasp not recognized", "Unknown device" hataları
  • Çözüm:
    • Zadig programını indirin ve çalıştırın
    • USBasp cihazını seçin
    • Driver kısmında "libusbK" veya "libusb-win32" seçin
    • Replace Driver butonuna tıklayın
    • İşlem tamamlandığında USBasp'yi çıkarıp tekrar takın
• Linux İzin Sorunları
  • Semptom: "avrdude: error: could not find USB device with vid=0x16c0 pid=0x5dc" hatası
  • Çözüm:
    • Terminal açın ve şu komutu çalıştırın: sudo usermod -a -G dialout $USER
    • Sistemi yeniden başlatın veya oturumu kapatıp açın
    • Udev kuralı ekleyin: echo 'SUBSYSTEM=="usb", ATTR{idVendor}=="16c0", ATTR{idProduct}=="05dc", GROUP="dialout", MODE="0666"' | sudo tee /etc/udev/rules.d/99-usbasp.rules
    • Udev kurallarını yenileyin: sudo udevadm control --reload-rules
• AVRDUDE ve IDE Sorunları
  • Semptom: Yazılım çökmesi, tutarsız hatalar, tanınmayan parametreler
  • Çözüm:
    • En güncel AVRDUDE veya IDE sürümünü yükleyin
    • Komut satırı parametrelerinin doğruluğunu kontrol edin
    • AVRDUDE konfigürasyon dosyasının (avrdude.conf) doğru olduğundan emin olun
    • Geçici dosyalar veya ayarları temizleyin
• Firmware Sorunları
  • Semptom: Programlayıcı düzgün tanınıyor ancak hedefi programlayamıyor
  • Çözüm:
    • USBasp firmware'ini güncelleyin (bu işlem için başka bir programlayıcı gerekebilir)
    • Firmware güncelleme talimatları için USBasp dokümantasyonunu kontrol edin
    • Güncel firmware dosyalarını Thomas Fischl'in web sitesinden indirin
    • Yapılandırma jumperlarını kontrol edin ve gerekirse sıfırlayın

---

Teknik Karşılaştırmalar ve Alternatifler

USBasp ve diğer AVR programlayıcıların karşılaştırması, avantajları ve dezavantajları.

Diğer Programlayıcılarla Karşılaştırma

Popüler AVR programlayıcıların karşılaştırmalı analizi:

• USBasp vs AVRISP mkII
  • Hız: AVRISP mkII daha hızlı programlama sağlar
  • Fiyat: USBasp çok daha ekonomiktir
  • İşletim Sistemi Desteği: Her ikisi de çoklu platform desteği sunar
  • Özellikler: AVRISP mkII, daha geniş programlama seçenekleri ve hata ayıklama imkanı sunar
  • Yazılım Uyumluluğu: AVRISP mkII resmi Atmel ürünü olduğundan daha iyi entegrasyon
• USBasp vs Arduino as ISP
  • Hız: USBasp genellikle daha hızlı
  • Fiyat: Arduino hazırda varsa Arduino as ISP daha ekonomik
  • Kullanım Kolaylığı: Arduino as ISP kurulumu biraz daha karmaşık
  • Güvenilirlik: USBasp genellikle daha kararlı çalışır
  • Özellikler: Temel ISP programlama yetenekleri benzerdir
• USBasp vs USBtinyISP
  • Hız: Benzer performans
  • Fiyat: İkisi de ekonomik çözümlerdir
  • Sürücü Gereksinimleri: USBtinyISP bazı sistemlerde daha kolay tanınır
  • Yazılım Uyumluluğu: İkisi de AVRDUDE ile tam uyumludur
  • Boyut: USBtinyISP genellikle biraz daha küçüktür
• USBasp vs Atmel-ICE
  • Hız: Atmel-ICE çok daha hızlıdır
  • Fiyat: Atmel-ICE çok daha pahalıdır
  • Özellikler: Atmel-ICE debug özelliği ve daha fazla protokol desteği sunar
  • Çip Desteği: Atmel-ICE daha geniş çip yelpazesi destekler (AVR ve ARM)
  • Profesyonel Kullanım: Atmel-ICE profesyonel geliştirme için daha uygundur

USBasp'nin Avantajları ve Dezavantajları

USBasp programlayıcının güçlü ve zayıf yönleri:

• Avantajlar
  • Ekonomik: Diğer programlayıcılara göre çok daha uygun fiyatlıdır
  • Geniş Uyumluluk: Neredeyse tüm AVR mikrodenetleyicilerle çalışır
  • Açık Kaynak: Firmware ve tasarım açık kaynaklıdır, özelleştirilebilir
  • Çoklu Platform: Windows, Linux ve macOS işletim sistemlerinde çalışır
  • Kompakt Boyut: Taşınabilir ve az yer kaplar
  • USB Besleme: Harici güç kaynağı gerektirmez
  • Yaygın Destek: Geniş kullanıcı tabanı ve çevrimiçi kaynaklar
• Dezavantajlar
  • Programlama Hızı: Profesyonel programlayıcılara göre daha yavaş
  • Sürücü Gereksinimleri: Windows'ta manuel sürücü kurulumu gerekebilir
  • Hata Ayıklama: Debug özelliği yoktur
  • Sınırlı Protokoller: Sadece ISP protokolünü destekler (HVSP, PDI, JTAG desteği yoktur)
  • Kalite Farklılıkları: Farklı üreticilerin klonları arasında kalite farkları olabilir
  • Sınırlı Koruma: Aşırı akım ve kısa devre koruması sınırlı olabilir

Kullanım Senaryolarına Göre Seçim

Farklı kullanım senaryolarına göre en uygun programlayıcı seçimi:

• Başlangıç Seviyesi Hobiler
  • Önerilen: USBasp veya Arduino as ISP
  • Neden: Düşük maliyet, kolay bulunabilirlik, temel ihtiyaçları karşılama
  • İdeal Kullanım: Basit AVR projeleri, Arduino bootloader yükleme, eğitim amaçlı kullanım
• Profesyonel Geliştirme
  • Önerilen: Atmel-ICE veya AVRISP mkII
  • Neden: Yüksek hız, debug özellikleri, profesyonel destek
  • İdeal Kullanım: Ticari ürün geliştirme, karmaşık firmware projeleri, zamanın kritik olduğu durumlar
• Eğitim Kurumları
  • Önerilen: Çoklu USBasp veya USBtinyISP
  • Neden: Düşük maliyet, dayanıklılık, öğrenci kullanımına uygunluk
  • İdeal Kullanım: Laboratuvar ortamları, grup projeleri, temel AVR programlama eğitimi
• Sahada Servis ve Bakım
  • Önerilen: USBasp veya USBtinyISP
  • Neden: Taşınabilirlik, dayanıklılık, USB üzerinden besleme
  • İdeal Kullanım: Cihaz firmware güncelleme, saha servis ekipmanı, hızlı müdahale gerektiren durumlar
• Özelleştirilmiş Programlama İhtiyaçları
  • Önerilen: AVR Dragon veya STK500
  • Neden: Çoklu programlama protokolü desteği, kurtarma özellikleri
  • İdeal Kullanım: Kilitli çipleri kurtarma, HVSP gerektiren durumlar, özel fuse ayarları

USBasp Modifikasyonları ve Geliştirmeler

USBasp programlayıcının performansını ve özelliklerini artırmak için yapılabilecek modifikasyonlar:

• Firmware Güncellemeleri
  • Orijinal USBasp firmware'inin güncel sürümünü yükleme
  • Hızlandırılmış iletişim için özelleştirilmiş firmware
  • Genişletilmiş protokol desteği için alternatif firmware
  • Self-Programming özelliği ekleyen firmware (programlayıcıyı güncellemek için başka programlayıcı gerekmez)
• Donanım İyileştirmeleri
  • Buffer devresi ekleyerek sinyal kalitesini artırma
  • Seviye dönüştürücüler ile 3.3V/1.8V desteği geliştirme
  • Aşırı akım koruması ve kısa devre koruması ekleme
  • Çift sıralı pinli ISP konnektörü ile uyumluluğu artırma
• Adaptör ve Ek Parçalar
  • SOIC, TSSOP ve diğer SMD paketler için adaptör klipsleri
  • ZIF (Zero Insertion Force) soket adaptörleri
  • Çoklu programlama için dağıtım kutusu (bir programlayıcı ile birden fazla kart programlama)
  • Target power toggle switch ekleme (JP2 jumper yerine)
• Yazılım Araçları
  • Grafik kullanıcı arayüzlü özelleştirilmiş programlama yazılımları
  • Toplu programlama için script ve otomasyon araçları
  • Programlama geçmişi ve log tutma sistemi
  • Fuse hesaplayıcı ve güvenlik kontrol araçları

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
