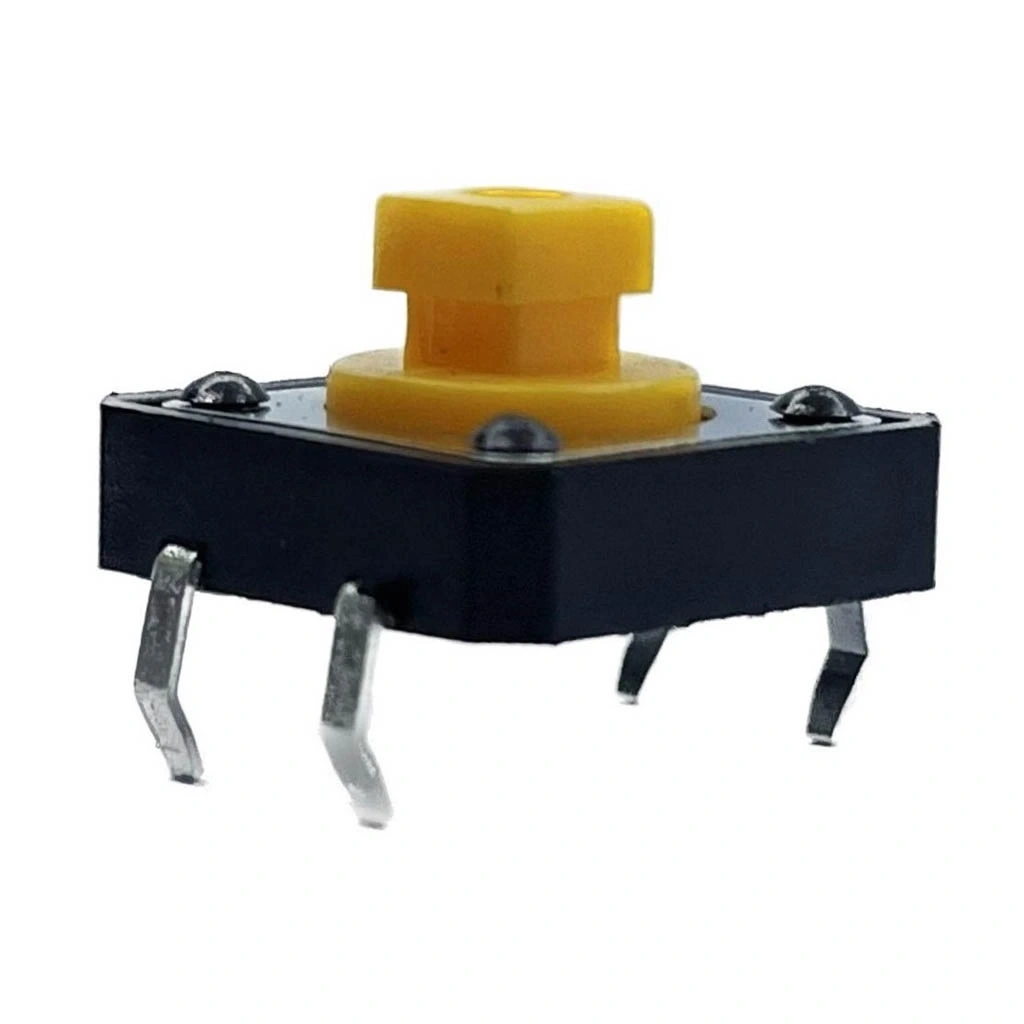

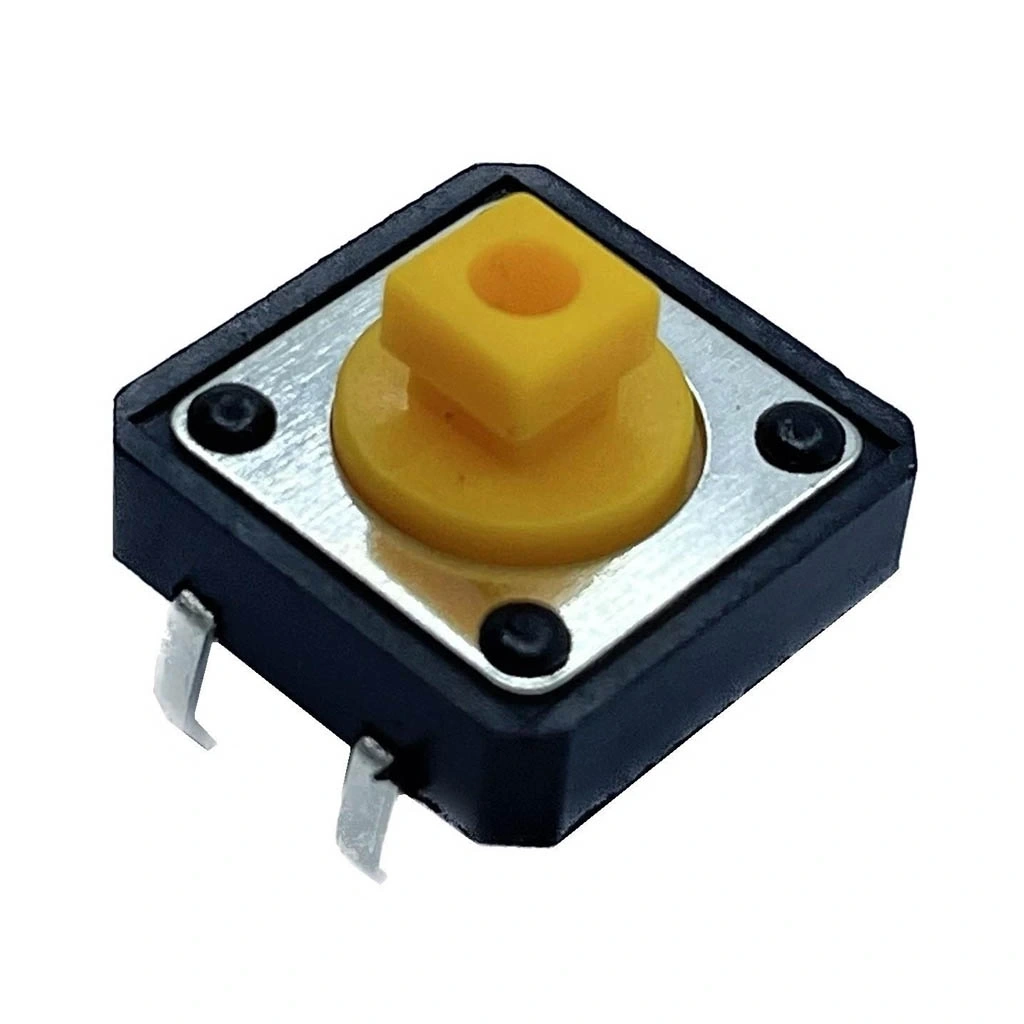

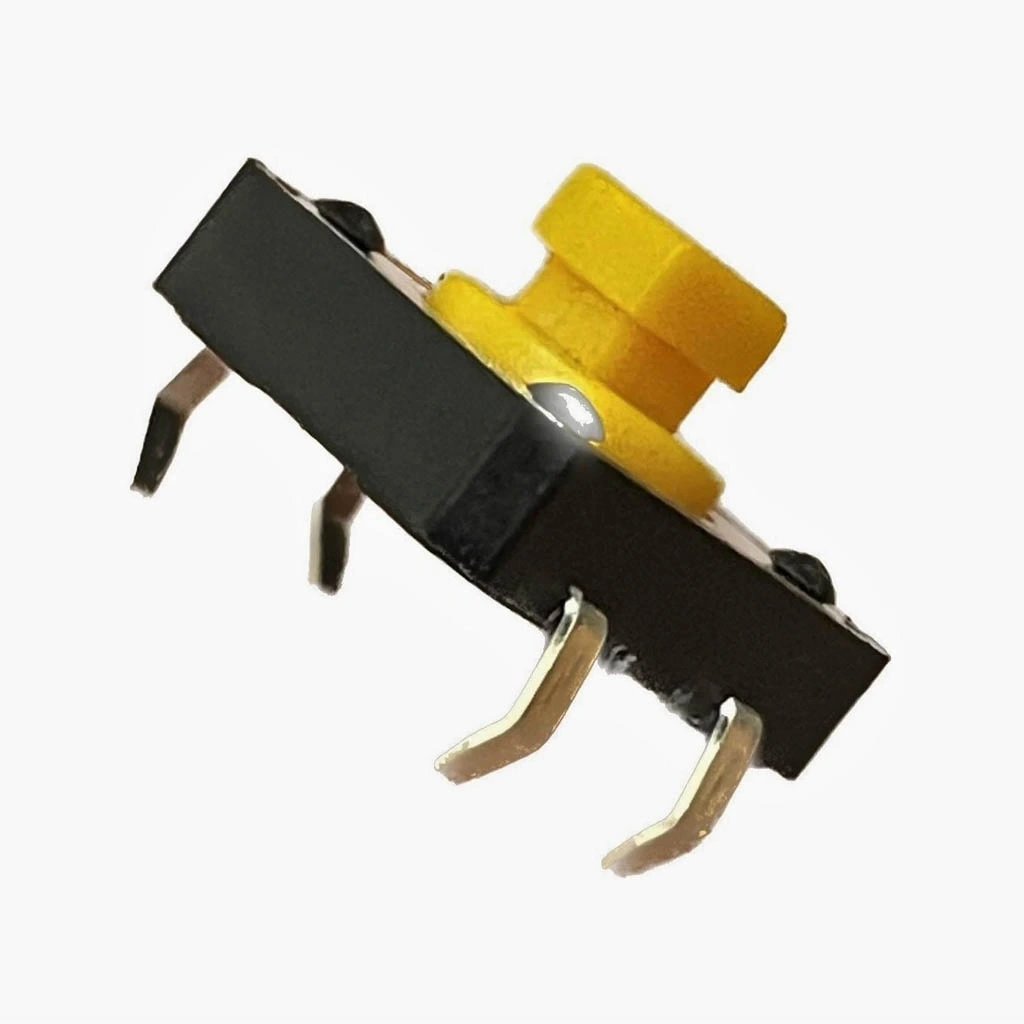

12x12x7.3mm 4 Pinli Push Buton Tact Switch

12x12x7.3mm 4 Pinli Push Buton Tact Switch

12x12x7.3mm 4 Pinli Push Buton Tact Switch, elektronik cihazlarınızda kullanabileceğiniz kompakt ve hassas bir anahtarlama çözümüdür. Bu model, 4 pinli bağlantılarıyla dikkat çeker. Push buton (basma düğmesi) tasarımı, kullanıcıların düğmeye hafif bir basınç uygulayarak elektrik devresini açma veya kapama işlemini gerçekleştirmelerini sağlar.

12x12x7.3mm 4 Pinli Push Buton, elektronik projeleriniz için dayanıklı ve güvenilir bir basmalı buton çözümüdür. Standart 12x12mm taban alanı ve 7.3mm yüksekliği ile Arduino projeleri, elektronik devreler ve kontrol panelleri için ideal bir seçimdir.

Sağlam ve yüksek performanslı bir buton arıyorsanız, 12x12x7.3mm Tact Switch tam ihtiyacınıza uygun bir üründür. Orta boy tasarımı sayesinde kolay erişilebilen ve net geri bildirim sağlayan bir kullanıcı arayüzü sunar.

Momentary (anlık) çalışma prensibine sahip bu buton, basıldığında devreyi kapatır ve bırakıldığında otomatik olarak eski konumuna döner. 4 pinli tasarımı ile PCB'ye sağlam montaj sağlarken, stabil basış hissi veren yüksekliği ile robot projeleri, oyun kontrol devreleri ve endüstriyel uygulamalarda mükemmel performans gösterir.

Teknik Özellikler

• Boyutlar: 12mm x 12mm x 7.3mm
• Tip: Tact Switch (Momentary Push Button)
• Bacak Sayısı: 4 pin
• Çalışma Tipi: Normalde Açık (NO)
• Fonksiyon: Anlık Kontak (Momentary)
• Aktüatör Yüksekliği: Yaklaşık 1.5mm (kap hariç)
• Montaj Şekli: THT (Through Hole Technology)
• Kontakt Direnci: <50mΩ
• Yalıtım Direnci: >100MΩ
• Dayanıklılık: 100,000 basma döngüsü
• Çalışma Kuvveti: Yaklaşık 200-260gf
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Derecelendirme: 12V DC, 50mA
• Malzeme: Yüksek kaliteli plastik ve metal
• Renk: Siyah gövde, metal kontak
• Pin Aralığı: 5mm x 5mm

Kullanım Avantajları

• Standart Boyut: 12x12mm taban alanı ile endüstri standardı.
• Orta Boy Yükseklik: 7.3mm ile iyi basış hissi sağlar.
• 4 Pinli Tasarım: PCB'ye sağlam ve dengeli montaj sağlar.
• Net Taktil Geri Bildirim: Her basışta belirgin tıklama hissi verir.
• Kolay Montaj: Standart devre kartı delikleri ile uyumludur.
• Yüksek Dayanıklılık: 100,000 basma döngüsü ömrü vardır.
• Güvenilir Kontak: Düşük kontak direnci ile kararlı çalışır.
• PCB Uyumlu: Breadboard ve PCB'lere doğrudan takılır.
• Kapak Uyumlu: Standart kepler ile kişiselleştirilebilir.
• Endüstri Standardı: Yaygın kullanılan ölçü ile geniş uyumluluk.
• Sağlam Yapı: Yoğun kullanım için dayanıklı tasarım.
• Çok Yönlü Kullanım: Geniş yelpazede projelere uygun.

İdeal Kullanım Alanları

• Arduino Projeleri: Kullanıcı giriş ve kontrol işlevleri
• Robotik Uygulamalar: Acil durdurma ve kontrol butonları
• DIY Elektronik Kitleri: Basit ve etkili kullanıcı arayüzleri
• Kontrol Panelleri: Cihaz kontrolü ve mod seçimi
• Ölçüm Cihazları: Fonksiyon seçimi ve kalibrasyon
• Oyun Kontrolcüleri: Arcade butonları ve gamepad yapımı
• Endüstriyel Kumandalar: Operatör kontrol panelleri
• Alarm Sistemleri: Reset ve test fonksiyonları
• Eğitim Setleri: Elektronik devre eğitim materyalleri
• Müzik Ekipmanları: DIY efekt pedalları ve kontrolcüler
• Ev Otomasyonu: Manuel kontrol sistemleri
• Test Ekipmanları: Fonksiyon seçimi ve ölçüm kontrolü

Montaj ve Kullanım İpuçları

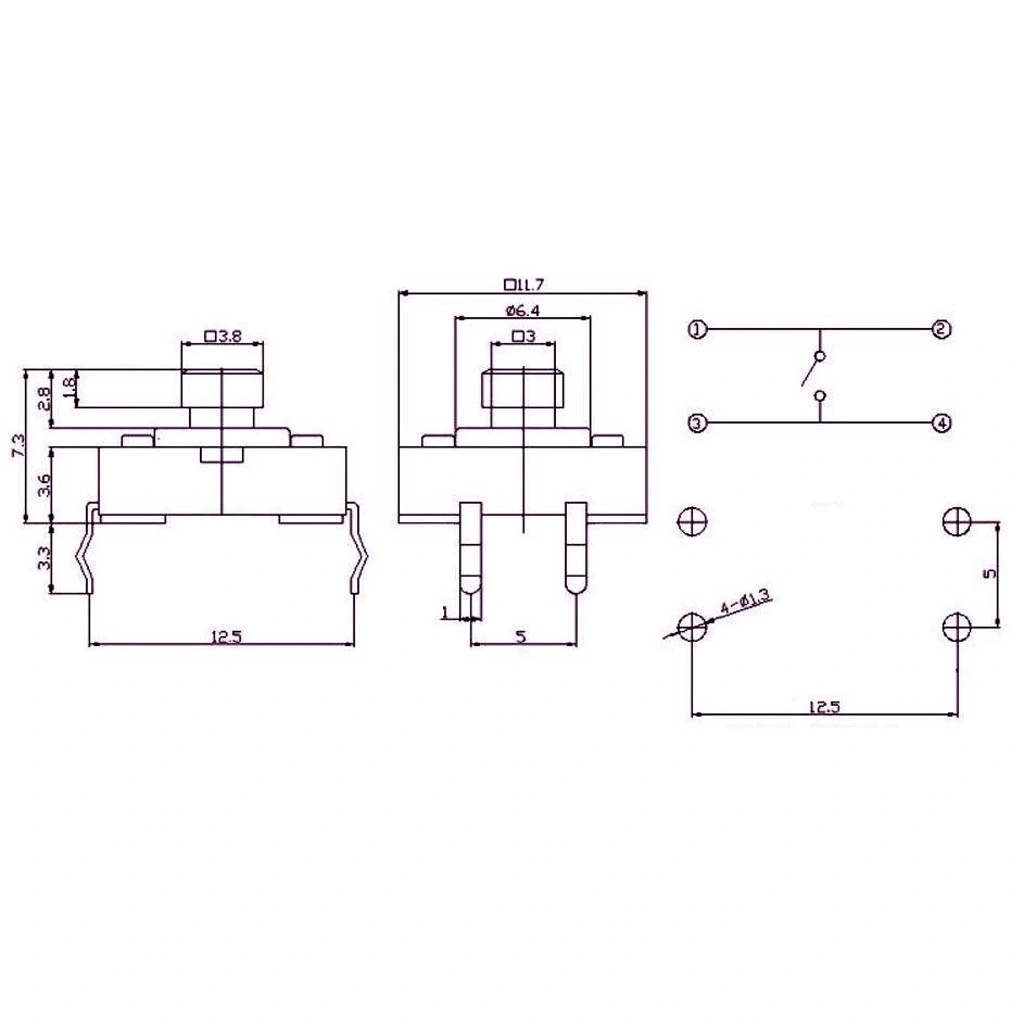

4 Pinli Bağlantı Şeması

12x12x7.3mm Tact Switch, 4 pinli yapısı ile aslında elektriksel olarak 2 pinli bir anahtardır. İç yapısında çapraz köşelerdeki pinler birbirine bağlıdır, böylelikle daha sağlam bir PCB montajı sağlanır.

Bağlantı şeması olarak, çapraz köşelerdeki pinler (1-3 ve 2-4) birbirine bağlıdır. Bu sayede butonun herhangi bir yönde monte edilmesi mümkündür. Devrede kullanırken, çapraz olmayan herhangi iki pini (1-2, 2-3, 3-4 veya 4-1) kullanabilirsiniz. Button basıldığında bu pinler arasında bağlantı kurulur. Arduino gibi mikrodenetleyicilerle kullanımda, bir pini GND'ye, diğerini pull-up direnci üzerinden dijital pine bağlayarak butona basıldığında LOW sinyali okunur. 4 pinli tasarım, butonun PCB'ye daha sağlam bir şekilde monte edilmesini ve daha dengeli bir basış hissi sağlar.

Momentary (Anlık) Çalışma Prensibi

Tact butonlar momentary (anlık) çalışma prensibine sahiptir, yani butona basıldığında kontak kapanır ve bırakıldığında otomatik olarak açılır. Bu tasarım, geçici aktivasyon gerektiren uygulamalar için idealdir.

İç yapısında metal bir yay mekanizması bulunur. Butona basıldığında bu yay sıkışır ve kontaklar birbirine temas eder, elektriksel bağlantı kurulur. Buton bırakıldığında ise yay mekanizması sayesinde kontak otomatik olarak açılır. Böylece buton normalde açık (NO - Normally Open) konumuna geri döner. 12x12mm butonlarda, 7.3mm yükseklik sayesinde daha uzun bir yay mekanizması kullanılır, bu da daha belirgin bir taktil geri bildirim ve daha uzun kullanım ömrü sağlar. Bu tür butonlar, özellikle kullanıcı girişleri, reset butonları ve kontrol sistemleri için yaygın olarak kullanılır.

Paket İçeriği

• 1x 12x12x7.3mm 4 Pinli Push Buton Tact Switch
