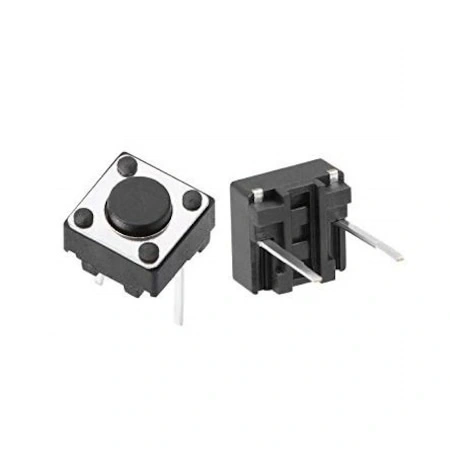

2 Pinli 6x6x2mm Push Buton

2 Pinli 6x6x2mm Push Buton

2 pinli 6x6x2mm Push Buton (itme düğmesi), elektronik cihazlarda veya projelerde kullanılan bir düğme anahtar türüdür. Bu tür düğmeler, belirli bir işlemi başlatmak, durdurmak veya değiştirmek için kullanılır. İşte bu tür bir Push Buton düğmesi hakkında daha fazla bilgi:

2 pinli 6x6x2mm Push Buton, küçük boyutlarıyla karakterize edilen bir düğme anahtar türüdür. Genellikle PCB (baskılı devre kartı) üzerine monte edilen ve kullanıcıların bir düğmeye basarak bir elektrik devresini açmasına veya kapatmasına izin veren bir bileşendir.

2 Pinli 6x6x2mm Push Buton, elektronik projeleriniz için ultra ince ve kompakt bir basmalı buton çözümüdür. Sadece 2mm yüksekliğe sahip bu tact switch, PCB montajına uygun yapısıyla dar alan sınırlaması olan tüm projeler için ideal bir seçimdir.

Ultra ince ve yüksek performanslı bir buton arıyorsanız, 2 Pinli 6x6x2mm Push Buton ile projelerinizde maksimum alan tasarrufu sağlayabilirsiniz. Standart 6x6mm taban alanına sahip olmasına rağmen yüksekliği sadece 2mm olan bu buton, özellikle ince profillli tasarımlar için geliştirilmiştir.

Momentary (anlık) çalışma prensibine sahip bu buton, basıldığında devreyi kapatır ve bırakıldığında otomatik olarak eski konumuna döner. 2 pinli tasarımı ile basit ve güvenilir bağlantı sağlarken, düşük profilli yapısı ile en ince Arduino projeleri, kumandalar, cep cihazları ve taşınabilir elektronik sistemlerde mükemmel performans gösterir.

Teknik Özellikler

• Boyutlar: 6mm x 6mm x 2mm
• Tip: Tact Switch (Momentary Push Button)
• Pin Sayısı: 2 pin
• Çalışma Tipi: Normalde Açık (NO)
• Fonksiyon: Anlık Kontak (Momentary)
• Aktüatör Yüksekliği: 0.3mm
• Montaj Şekli: SMD (Surface Mount Device)
• Kontakt Direnci: <100mΩ
• Yalıtım Direnci: >100MΩ
• Dayanıklılık: 100,000 basma döngüsü
• Çalışma Kuvveti: Yaklaşık 150-200gf
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Derecelendirme: 12V DC, 50mA
• Malzeme: Yüksek kaliteli plastik ve metal
• Renk: Siyah gövde, metal kontak
• Pin Aralığı: 5mm

Kullanım Avantajları

• Ultra İnce Profil: Sadece 2mm yükseklik ile minimum yer kaplar.
• Kompakt Taban: 6x6mm taban alanı ile standart boyut sunar.
• Basit Bağlantı: 2 pin ile kolay entegrasyon sağlar.
• Net Taktil Geri Bildirim: Her basışta belirgin tıklama hissi verir.
• SMD Montaj: Yüzey montajı ile PCB alanından tasarruf sağlar.
• Yüksek Dayanıklılık: 100,000 basma döngüsü ömrü vardır.
• Güvenilir Kontak: Düşük kontak direnci ile kararlı çalışır.
• Düşük Profil Tasarımlara Uygun: İnce elektronik cihazlara entegre edilir.
• THT Alternatifi: SMD montaj ile daha kompakt tasarım imkanı.
• Endüstri Standardı: Yaygın kullanılan ölçü ile geniş uyumluluk.
• Düşük Güç Tüketimi: Düşük akım ve gerilim değerlerinde çalışır.
• Yer Sınırlamalı Projelere Uygun: Minimum yükseklik gerektiren tasarımlar için idealdir.

İdeal Kullanım Alanları

• İnce Profilli Arduino Projeleri: Yükseklik sınırlaması olan uygulamalar
• Uzaktan Kumandalar: TV, klima ve elektronik cihaz kumandaları
• Akıllı Ev Sistemleri: Dokunmatik kontrol panelleri
• Giyilebilir Elektronik: Minimum kalınlık gerektiren eşyalar
• Cep Cihazları: Taşınabilir elektronik ekipmanlar
• SMD Devre Kartları: Kompakt elektronik tasarımlar
• İnce Klavye Uygulamaları: Membran tipi klavyeler
• Tıbbi Cihazlar: Taşınabilir hasta monitörleri ve kontrol cihazları
• Oyun Konsolları: İnce kontrolcüler ve gamepadler
• Yüzey Montajlı PCB'ler: Minimum yükseklik gerektiren devre kartları
• Taşınabilir Test Ekipmanları: Kompakt ölçüm cihazları
• İnce Profilli Kontrol Panelleri: Endüstriyel kontrol sistemleri

Montaj ve Kullanım İpuçları

2 Pinli Bağlantı Şeması

6x6x2mm tact switch, 2 pinli yapısı ile çok basit bir bağlantı düzenine sahiptir. İçerisinde sadece bir adet normalde açık (NO) kontak bulunur ve pinler arasında doğrudan bağlantı sağlar.

Basitçe, butona basıldığında iki pin arasında elektriksel bağlantı kurulur ve devre tamamlanır. Buton bırakıldığında ise bağlantı otomatik olarak kesilir. Mikrodenetleyici ile kullanımda, bir pini GND'ye, diğerini bir pull-up direnci (genellikle 10K) üzerinden mikrodenetleyicinin dijital pinine bağlamak gerekir. Bu durumda buton basıldığında pin LOW değer, bırakıldığında HIGH değer okur. Arduino gibi platformlar dahili pull-up dirençleri aktif edilerek (pinMode(pin, INPUT_PULLUP)) kullanılır. 2 pinli tasarım, en basit ve güvenilir buton bağlantısı sunar.

Momentary (Anlık) Çalışma Prensibi

Tact butonlar momentary (anlık) çalışma prensibine sahiptir, yani butona basıldığında kontak kapanır ve bırakıldığında otomatik olarak açılır. Bu tasarım, geçici aktivasyon gerektiren uygulamalar için idealdir.

İç yapısında metal bir yay mekanizması bulunur. Butona basıldığında bu yay sıkışır ve kontaklar birbirine temas eder, elektriksel bağlantı kurulur. Buton bırakıldığında ise yay mekanizması sayesinde kontak otomatik olarak açılır. Böylece buton normalde açık (NO - Normally Open) konumuna geri döner. 6x6x2mm butonlarda, ultra ince profil sağlamak için yay mekanizması minimum boyuta indirgenmiştir, ancak yine de net bir taktil geri bildirim sunar. Bu tür butonlar, özellikle reset butonları, kullanıcı girişleri ve kontrol sistemleri için yaygın olarak kullanılır.

Paket İçeriği

• 1 x 2 Pinli 6x6x2mm Push Buton
