2S 4A BMS 7.4V 18650 BMS Lityum Pil Koruma Devresi

2S 4A BMS 7.4V 18650 BMS Lityum Pil Koruma Devresi

Lityum pil paketleriniz için güvenilir ve ultra kompakt bir koruma çözümü arıyorsanız, 2S 4A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu minyatür ve fonksiyonel koruma devresi, 2 hücreli (2S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 4A sürekli akım değeri ile düşük güçteki elektronik projeler ve mikro uygulamalar için idealdir.

Hücre dengeleme özelliği ile pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlayarak, maksimum performans ve uzun ömür sunar. Giyilebilir elektronikten mini DIY güç bankalarına, mikro Arduino projelerinden taşınabilir sensör sistemlerine kadar birçok uygulamada güvenle kullanılabilir.

2S 4A BMS'in Avantajları

2S 4A BMS Pil Koruma Devresi, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

Minyatür boyutu, en dar alanlara bile sığabilecek bir tasarım sunar. Mikro elektronik projelerde bile kolaylıkla yer bulabilir ve minimum yer kaplayarak maksimum koruma sağlar.

Hücre dengeleme özelliği, pil paketindeki her iki hücrenin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Düşük güç projeleri için optimum seviyede koruma sunar. 4A sürekli akım değeri, birçok mikro elektronik proje için yeterlidir, aynı zamanda ısınma ve güç kaybı risklerini en aza indirir.

Teknik Özellikler

• Model: 2S 4A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 2S (2 hücre seri bağlantı)
• Çalışma Voltajı: 6V-8.4V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.8V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 4A
• Kısa Süreli Pik Akımı: 8A (≤ 10 saniye)
• Şarj Akımı: ≤ 4A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 20mA
• İç Direnç: < 40mΩ
• Statik Güç Tüketimi: < 10μA
• Boyutlar: Yaklaşık 30mm x 15mm x 3mm
• Çalışma Sıcaklığı: -20°C ila +60°C
• Bağlantı: P-, B-, C1, C2, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 2g

Kullanım Avantajları

• Mikro Boyut: Ultra kompakt tasarım ile en dar alanlara bile entegrasyon.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: İki hücrenin eşit şarj seviyesinde kalmasını sağlar.
• Ultra Düşük Güç Tüketimi: 10μA'den az beklemede güç tüketimi.
• Hafif Yapı: Sadece 2g ağırlığıyla taşınabilir ve mikro projelere uygun.
• Kolay Montaj: Mikro PCB montaj delikleri ile hassas sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.

Fiyat-Performans Değerlendirmesi

2S 4A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Mikro ölçekli projeler için gereken tüm koruma fonksiyonlarını içerir ve gereksiz maliyetlerden kaçınmanızı sağlar.

Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi ve hatta yangın riski oluşturması mümkündür.

4A akım kapasitesi, düşük güçlü birçok uygulama için yeterlidir ve micro hobi projeleri için ideal bir çözüm sunar. Piyasadaki alternatif çözümlere kıyasla hem boyut hem de fiyat avantajı sunar.

İdeal Kullanım Alanları

• Mikro DIY Powerbank Projeleri: Ultra kompakt güç bankaları
• Mini LED Aydınlatma: Düşük güçlü LED projeleri
• Arduino Nano/Micro Projeleri: Mikrodenetleyici güç kaynakları
• Mini Ses Sistemleri: Kulaklık amplifikatörleri, mini hoparlörler
• IoT Sensör Birimleri: Çok düşük güçlü sensör ağları
• Mini RC Modeller: Mikro uzaktan kumandalı oyuncaklar
• Giyilebilir Elektronik: E-tekstil ve akıllı giysi projeleri
• Medikal Cihazlar: Taşınabilir mini sağlık monitörleri
• Mikro Robotik Projeler: Ultra kompakt robotlar
• Eğitim Setleri: Elektronik eğitim amaçlı küçük devreler

Paket İçeriği

• 2S 4A BMS 7.4V 18650 BMS Lityum Pil Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

2S 4A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Mikro boyutu nedeniyle montaj sırasında çok hassas çalışma gerektirir.

2S BMS ile Mikro Batarya Paketi Yapımı

2S 4A BMS kullanarak ultra kompakt bir lityum batarya paketi oluşturmak, mikro elektronik projeleriniz için ideal bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden 18650 veya daha kompakt lityum piller seçin. Mikro projeler için 14500, 16340 veya ince LiPo piller tercih edilebilir.

Pilleri 2S yapılandırmasında düzenleyin. Bu, 2 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (2S1P, 2S2P gibi). Mikro boyutlu pil tutucular veya nokta lehim kullanarak pilleri birleştirin.

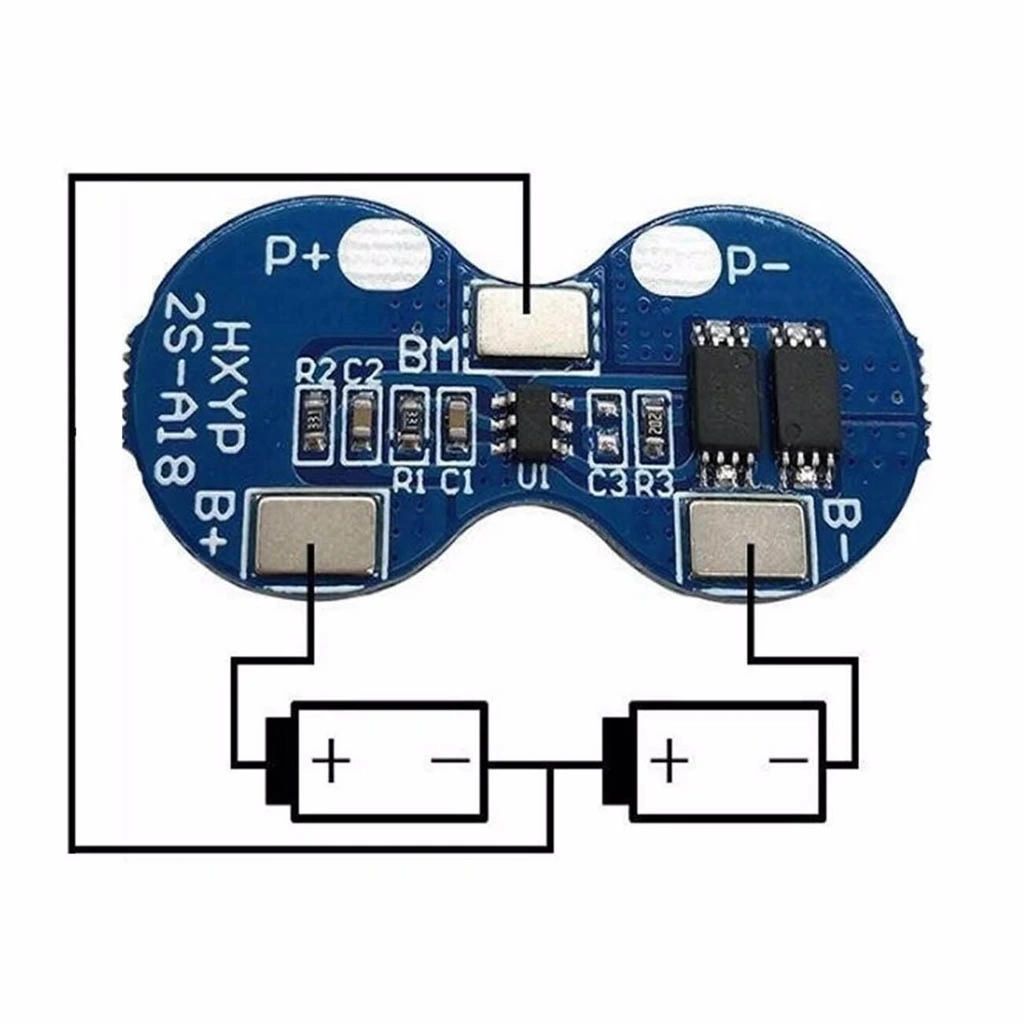

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C2'ye bağlayın. C1 en düşük potansiyel, C2 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Mikro boyutu nedeniyle, lehimleme işlemlerini çok hassas bir şekilde gerçekleştirmek önemlidir. Tüm bağlantıları yalıtım bandı veya ısı ile daralan ince tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 2S 4A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.8V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 4A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında her iki hücrenin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücreden küçük bir akım (20mA) çekerek dengeleme işlemi yapar.
