2S 5A BMS 18650 Lityum Pil Şarj Koruma Devresi

2S 5A BMS 18650 Lityum Pil Şarj Koruma Devresi

Lityum pil paketleriniz için güvenilir ve kompakt bir koruma çözümü arıyorsanız, 2S 5A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu ultra hafif ve fonksiyonel koruma devresi, 2 hücreli (2S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 5A sürekli akım değeri ile düşük güçteki elektronik projeler için idealdir.

Hücre dengeleme özelliği ile pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlayarak, maksimum performans ve uzun ömür sunar. Küçük IoT cihazlarından DIY güç bankalarına, mini Arduino projelerinden taşınabilir LED aydınlatmalara kadar birçok uygulamada güvenle kullanılabilir.

2S 5A BMS'in Avantajları

2S 5A BMS Pil Şarj Koruma Devresi, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

Ultra kompakt boyutu, en dar alanlara bile sığabilecek bir tasarım sunar. Mikro elektronik projelerde bile kolaylıkla yer bulabilir ve minimum yer kaplayarak maksimum koruma sağlar.

Hücre dengeleme özelliği, pil paketindeki her iki hücrenin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Düşük güç projeleri için optimum seviyede koruma sunar. 5A sürekli akım değeri, birçok prototip ve küçük elektronik proje için yeterlidir, aynı zamanda ısınma ve güç kaybı risklerini minimize eder.

Teknik Özellikler

• Model: 2S 5A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 2S (2 hücre seri bağlantı)
• Çalışma Voltajı: 6V-8.4V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.8V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 5A
• Kısa Süreli Pik Akımı: 10A (≤ 10 saniye)
• Şarj Akımı: ≤ 5A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 20mA
• İç Direnç: < 35mΩ
• Statik Güç Tüketimi: < 15μA
• Boyutlar: Yaklaşık 35mm x 17mm x 3mm
• Çalışma Sıcaklığı: -20°C ila +60°C

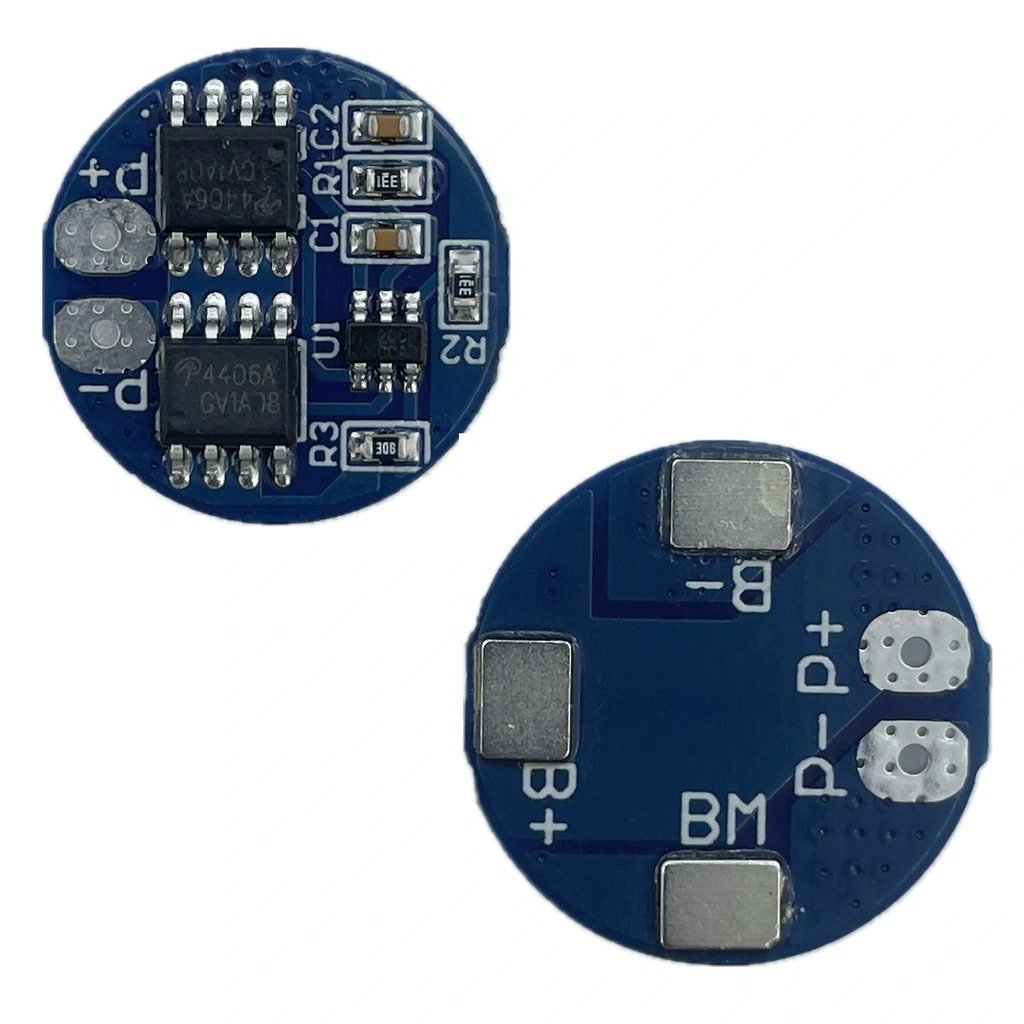

• Bağlantı: P-, B-, C1, C2, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 3g

Kullanım Avantajları

• Ultra Kompakt Boyut: Minyatür tasarım ile minimum yer kaplama.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: İki hücrenin eşit şarj seviyesinde kalmasını sağlar.
• Çok Düşük Güç Tüketimi: 15μA'den az beklemede güç tüketimi.
• Hafif Yapı: Sadece 3g ağırlığıyla taşınabilir ve minyatür projelere uygun.
• Kolay Montaj: Mikro PCB montaj delikleri ile hassas sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.

Fiyat-Performans Değerlendirmesi

2S 5A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Küçük ölçekli projeler için gereken tüm koruma fonksiyonlarını içerir ve gereksiz maliyetlerden kaçınmanızı sağlar.

Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi ve hatta yangın riski oluşturması mümkündür.

5A akım kapasitesi, düşük güçlü birçok uygulama için yeterlidir ve kompakt hobi projeleri için ideal bir çözüm sunar. Piyasadaki alternatif çözümlere kıyasla hem boyut hem de fiyat avantajı sunar.

İdeal Kullanım Alanları

• Mini DIY Powerbank Projeleri: Kompakt güç bankaları
• Taşınabilir LED Aydınlatma: Küçük LED projeleri
• Arduino Nano Projeleri: Mikrodenetleyici güç kaynakları
• Kulaklık Amplifikatörleri: Taşınabilir ses ekipmanları
• IoT Sensör Birimleri: Düşük güçlü sensör ağları
• Mini RC Modeller: Küçük uzaktan kumandalı oyuncaklar
• Fotoğraf Ekipmanları: Kamera LED ışıkları ve aksesuarları
• Giyilebilir Elektronik: E-tekstil ve akıllı giysi projeleri
• Mini Robotik Projeler: Mikro boyutlu robotlar
• Elektronik Hobi Kitleri: Eğitim amaçlı elektronik devreler

Paket İçeriği

• 2S 5A BMS 18650 Lityum Pil Şarj Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

2S 5A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Ultra kompakt boyutu nedeniyle montaj sırasında hassas çalışma gerektirir.

2S BMS ile Mini Batarya Paketi Yapımı

2S 5A BMS kullanarak kompakt bir lityum batarya paketi oluşturmak, taşınabilir elektronik projeleriniz için ideal bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden 18650 veya daha kompakt lityum piller seçin. İleri uygulamalar için 14500 veya LiPo piller de kullanılabilir.

Pilleri 2S yapılandırmasında düzenleyin. Bu, 2 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (2S1P, 2S2P gibi). Küçük boyutlu pil tutucular veya şerit lehim kullanarak pilleri birleştirin.

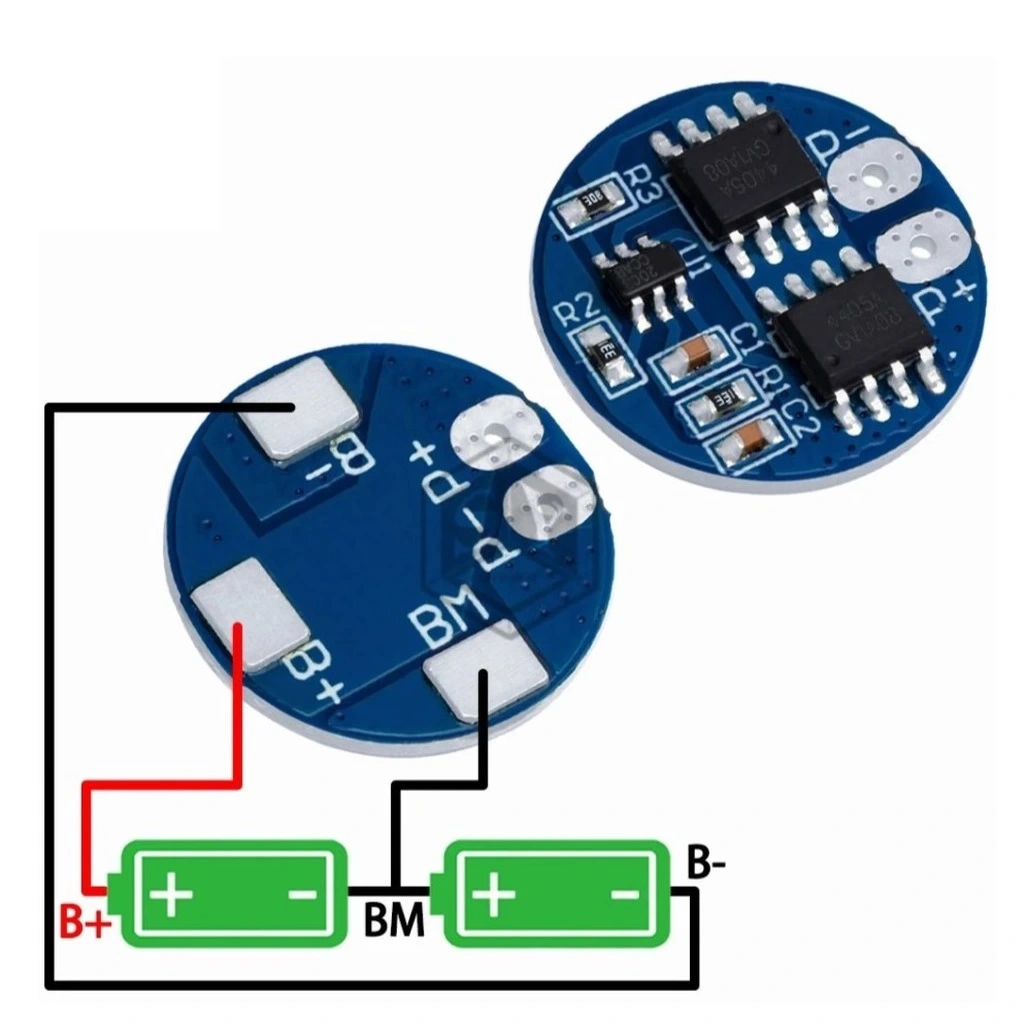

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C2'ye bağlayın. C1 en düşük potansiyel, C2 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Kompakt boyutu nedeniyle, lehimleme işlemlerini hassas bir şekilde gerçekleştirmek önemlidir. Tüm bağlantıları yalıtım bandı veya ısı ile daralan tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 2S 5A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.8V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 5A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında her iki hücrenin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücreden küçük bir akım (20mA) çekerek dengeleme işlemi yapar.
