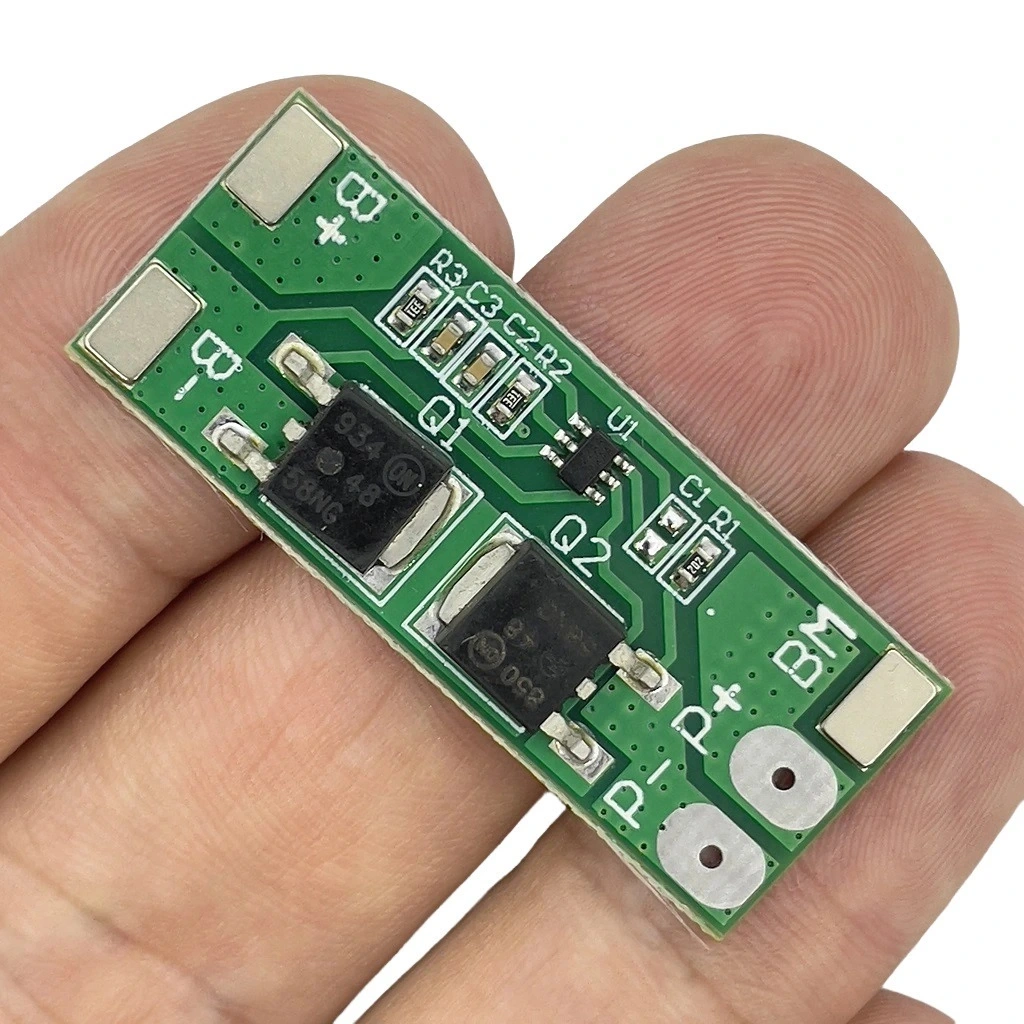

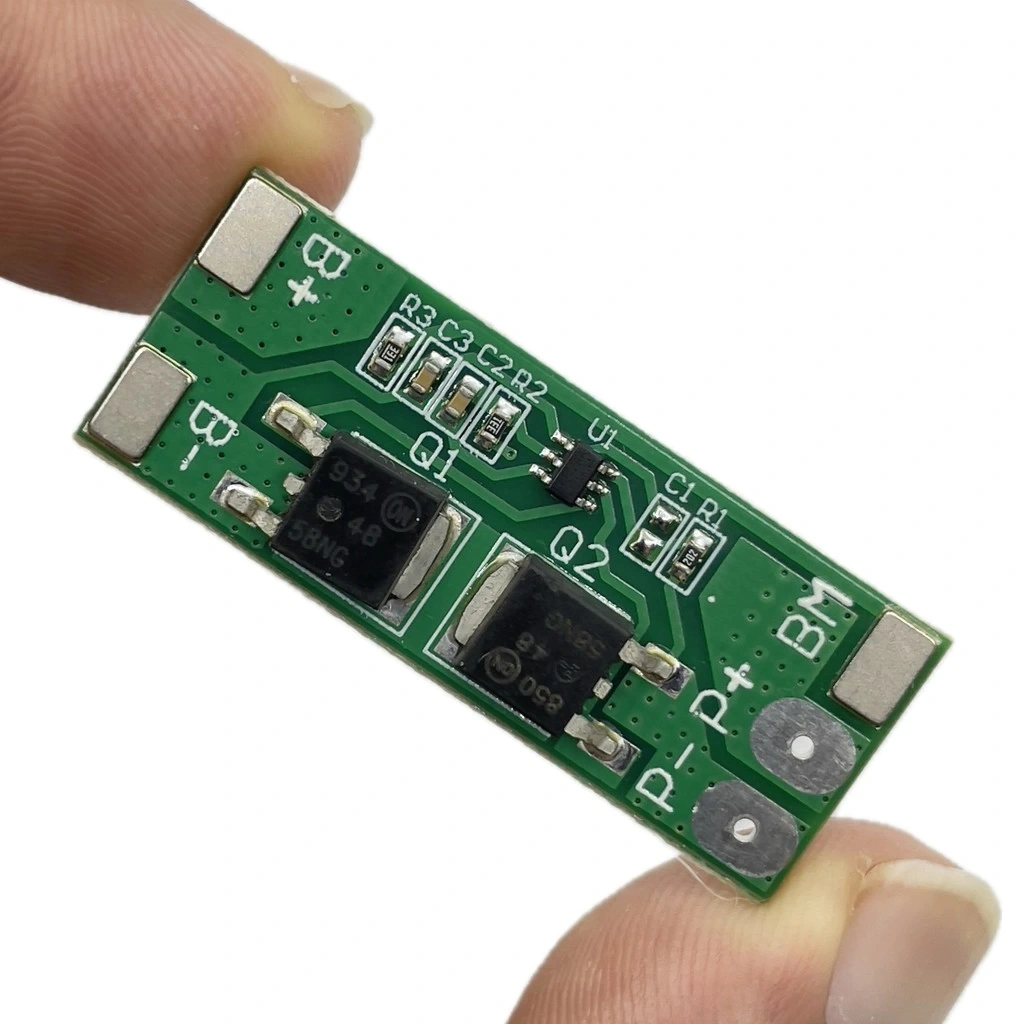

2S 8A BMS 6.4V 8.4V Li-ion Pil Şarj Koruma Devresi

2S 8A BMS 6.4V 8.4V Li-ion Pil Şarj Koruma Devresi

2S 8A Li-Ion 6.4V - 8.4V Pil Koruma Devresi (BMS), lityum iyon pillerinizi güvende tutmanın ve verimli bir şekilde yönetmenin mükemmel bir yoludur. Bu pil koruma devresi, 2 hücreli (2S) lityum iyon piller için tasarlanmıştır ve 6.4V ile 8.4V arasındaki gerilim aralığını kapsar.

Lityum pil paketleriniz için güvenilir ve kompakt bir koruma çözümü arıyorsanız, 2S 8A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu hafif ve fonksiyonel koruma devresi, 2 hücreli (2S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 8A sürekli akım değeri ile düşük-orta güçteki elektronik projeler için idealdir.

Hücre dengeleme özelliği ile pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlayarak, maksimum performans ve uzun ömür sunar. Taşınabilir cihazlardan DIY güç bankalarına, LED aydınlatmalardan Arduino/Raspberry Pi projelerine kadar birçok uygulamada güvenle kullanılabilir.

2S 8A BMS'in Avantajları

2S 8A BMS, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

8A sürekli deşarj akımı, birçok elektronik proje ve orta güçteki uygulamalar için yeterlidir. Mini amplifikatörler, küçük LED projeleri ve hobi elektroniği için ideal akım kapasitesi sunar.

Hücre dengeleme özelliği, pil paketindeki her iki hücrenin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Ultra kompakt tasarımı ve 2S yapılandırması sayesinde, çok az yer kaplayan küçük boyutlu DIY projelerinizde bile kolayca kullanılabilir. Minimum yer kaplayarak maksimum koruma sağlar.

Teknik Özellikler

• Model: 2S 8A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 2S (2 hücre seri bağlantı)
• Çalışma Voltajı: 6V-8.4V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.75V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 8A
• Kısa Süreli Pik Akımı: 15A (≤ 10 saniye)
• Şarj Akımı: ≤ 5A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 20mA
• İç Direnç: < 30mΩ
• Statik Güç Tüketimi: < 20μA

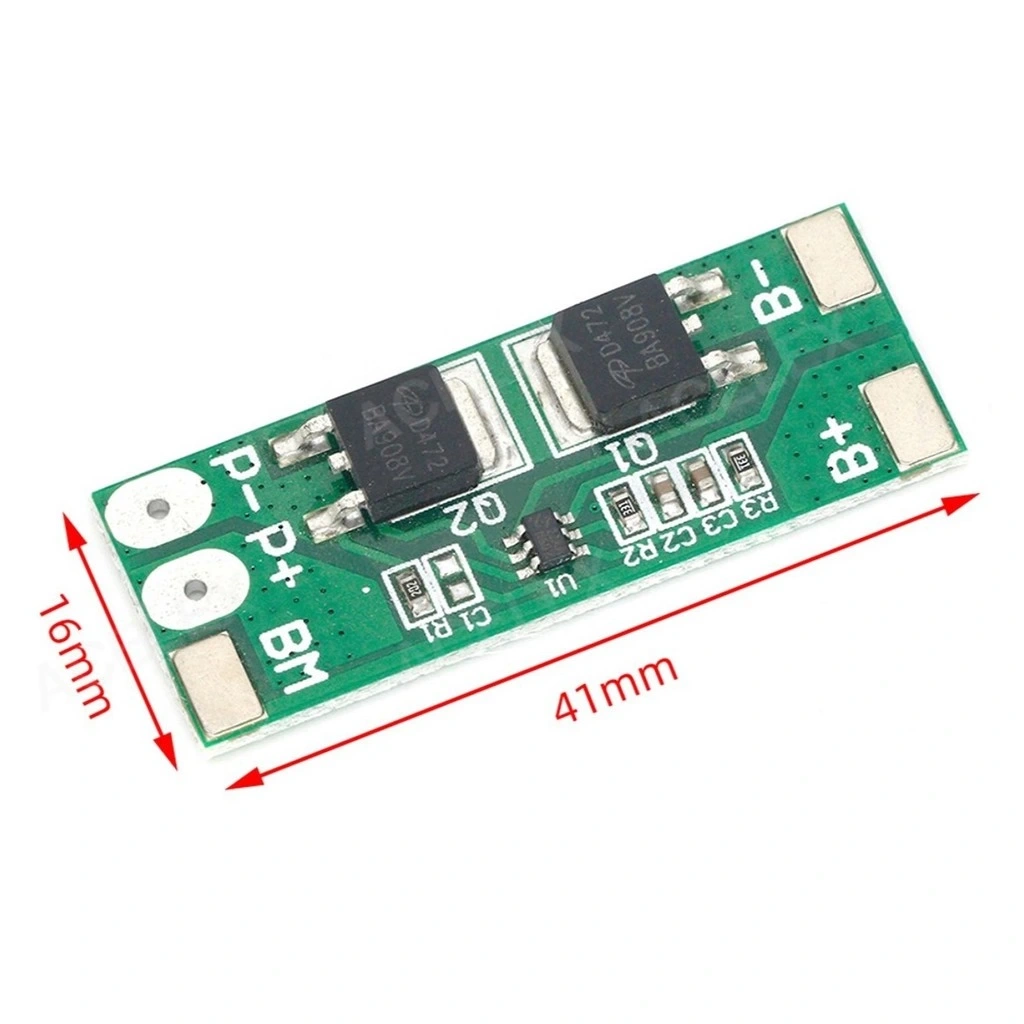

• Boyutlar: Yaklaşık 40mm x 20mm x 3mm
• Çalışma Sıcaklığı: -20°C ila +60°C

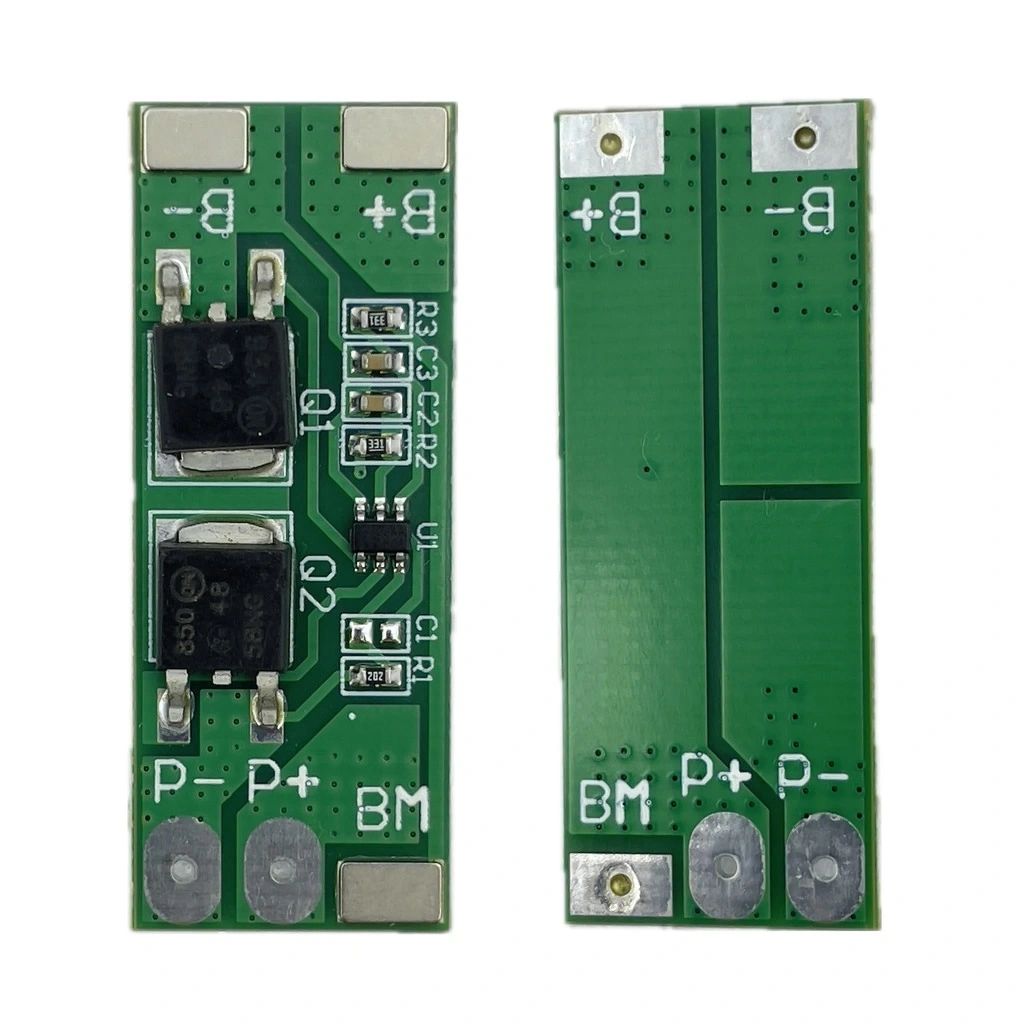

• Bağlantı: P-, B-, C1, C2, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 5g

Kullanım Avantajları

• Kompakt Boyut: Ultra küçük tasarım ile minimum yer kaplama.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: İki hücrenin eşit şarj seviyesinde kalmasını sağlar.
• Düşük Güç Tüketimi: 20μA'den az beklemede güç tüketimi.
• Hafif Yapı: Sadece 5g ağırlığıyla taşınabilir projelere uygun.
• Kolay Montaj: Küçük PCB montaj delikleri ile basit sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.

Fiyat-Performans Değerlendirmesi

2S 8A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Küçük-orta ölçekli projeler için gereken tüm koruma fonksiyonlarını içerir ve gereksiz maliyetlerden kaçınmanızı sağlar.

Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi ve hatta yangın riski oluşturması mümkündür.

8A akım kapasitesi, düşük-orta güçlü birçok uygulama için yeterlidir ve hobi projeleri için ideal bir çözüm sunar. Piyasadaki alternatif çözümlere kıyasla hem boyut hem de fiyat avantajı sunar.

İdeal Kullanım Alanları

• DIY Powerbank Projeleri: Taşınabilir güç bankaları
• LED Aydınlatma: Küçük-orta güçlü LED projeleri
• Arduino/Raspberry Pi: Taşınabilir mikrodenetleyici güç kaynakları
• Taşınabilir Ses Sistemleri: Mini hoparlörler, kulaklık amplifikatörleri
• Küçük Elektronik Cihazlar: El yapımı elektronik aletler
• IoT Cihazları: Sensör ağları, uzaktan izleme sistemleri
• Model Araçlar: Küçük RC arabalar ve botlar
• Hobi Robotları: Minyatür robot projeleri
• Gece Lambaları: Pille çalışan aydınlatma projeleri
• Taşınabilir Test Ekipmanları: El yapımı ölçüm cihazları

Paket İçeriği

• 1 x 2S 8A BMS 6.4V 8.4V Li-ion Pil Şarj Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

2S 8A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Küçük boyutu nedeniyle montaj sırasında dikkatli olunmalıdır.

2S BMS ile DIY Batarya Paketi Yapımı

2S 8A BMS kullanarak kendi lityum batarya paketinizi oluşturmak, elektronik projeleriniz için ekonomik ve özelleştirilebilir bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden 18650 piller seçin. Hücreler arasındaki voltaj farkı ne kadar az olursa, BMS'in dengeleme işi o kadar kolay olur.

Pilleri 2S yapılandırmasında düzenleyin. Bu, 2 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (2S1P, 2S2P gibi). Kaliteli pil tutucular veya nokta kaynak kullanarak pilleri birleştirin.

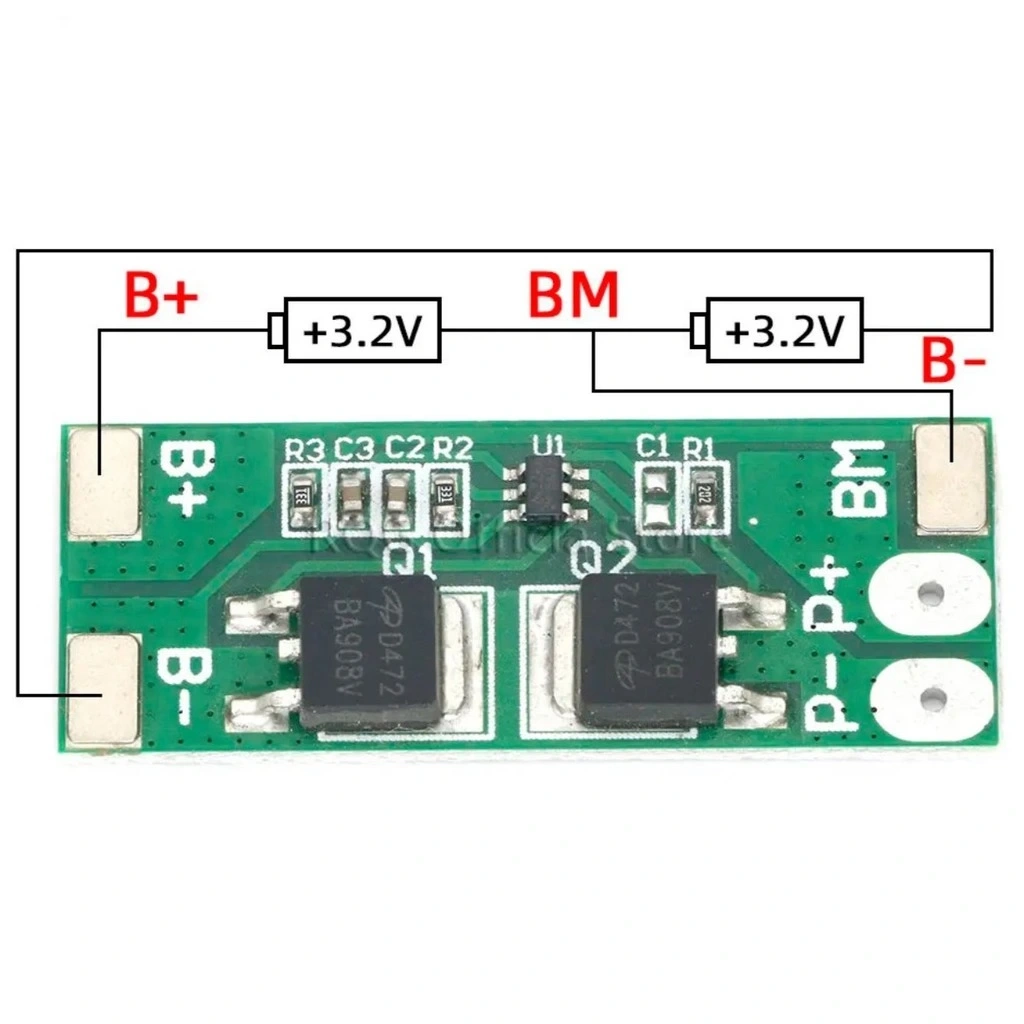

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C2'ye bağlayın. C1 en düşük potansiyel, C2 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Bağlantıların sağlamlığını kontrol edin ve güvenlik için tüm açık bağlantıları yalıtım bandı veya ısı ile daralan tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 2S 8A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.75V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 8A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında her iki hücrenin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücreden küçük bir akım (20mA) çekerek dengeleme işlemi yapar.
