3S 25A BMS 18650 LiPo Pil Balans Koruma Devresi

3S 25A BMS 18650 LiPo Pil Balans Koruma Devresi

Lityum pil paketleriniz için güvenilir ve yüksek performanslı bir koruma çözümü arıyorsanız, 3S 25A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu kompakt ve etkili koruma devresi, 3 hücreli (3S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 25A sürekli akım değeri ile orta-yüksek güçteki uygulamalar için idealdir.

Hücre dengeleme (balans) özelliği ile pil paketindeki tüm hücrelerin dengeli şarj olmasını sağlayarak, maksimum performans ve uzun ömür sunar. Elektrikli bisikletlerden güneş enerjisi sistemlerine, LED aydınlatmalardan DIY güç bankalarına kadar birçok uygulamada güvenle kullanılabilir.

3S 25A BMS'in Avantajları

3S 25A BMS, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

25A sürekli deşarj akımı, birçok elektronik proje ve orta-yüksek güçteki uygulamalar için yeterlidir. Kısa süreli olarak daha yüksek akım piklerine de dayanabilir.

Hücre dengeleme özelliği, pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Kompakt tasarımı ve kolay montaj özellikleriyle, DIY projelerinizde bile profesyonel batarya paketleri oluşturmanızı sağlar. Basit bağlantı noktaları sayesinde, karmaşık elektronik bilgisi gerektirmeden kurulum yapılabilir.

Teknik Özellikler

• Model: 3S 25A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 3S (3 hücre seri bağlantı)
• Çalışma Voltajı: 9V-12.6V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.7V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 25A
• Kısa Süreli Pik Akımı: 50A (≤ 10 saniye)
• Şarj Akımı: ≤ 10A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 30mA
• İç Direnç: < 10mΩ
• Statik Güç Tüketimi: < 25μA

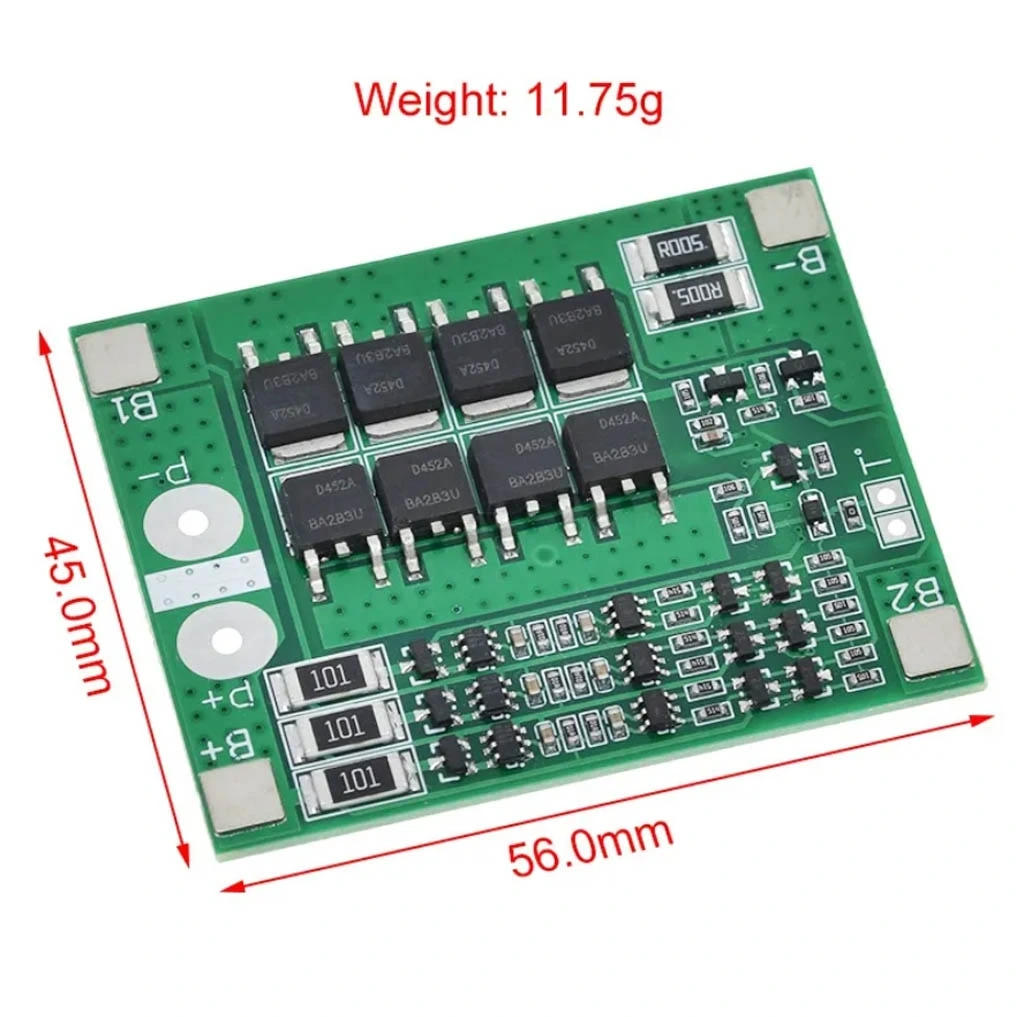

• Boyutlar: Yaklaşık 60mm x 40mm x 6mm
• Çalışma Sıcaklığı: -20°C ila +60°C

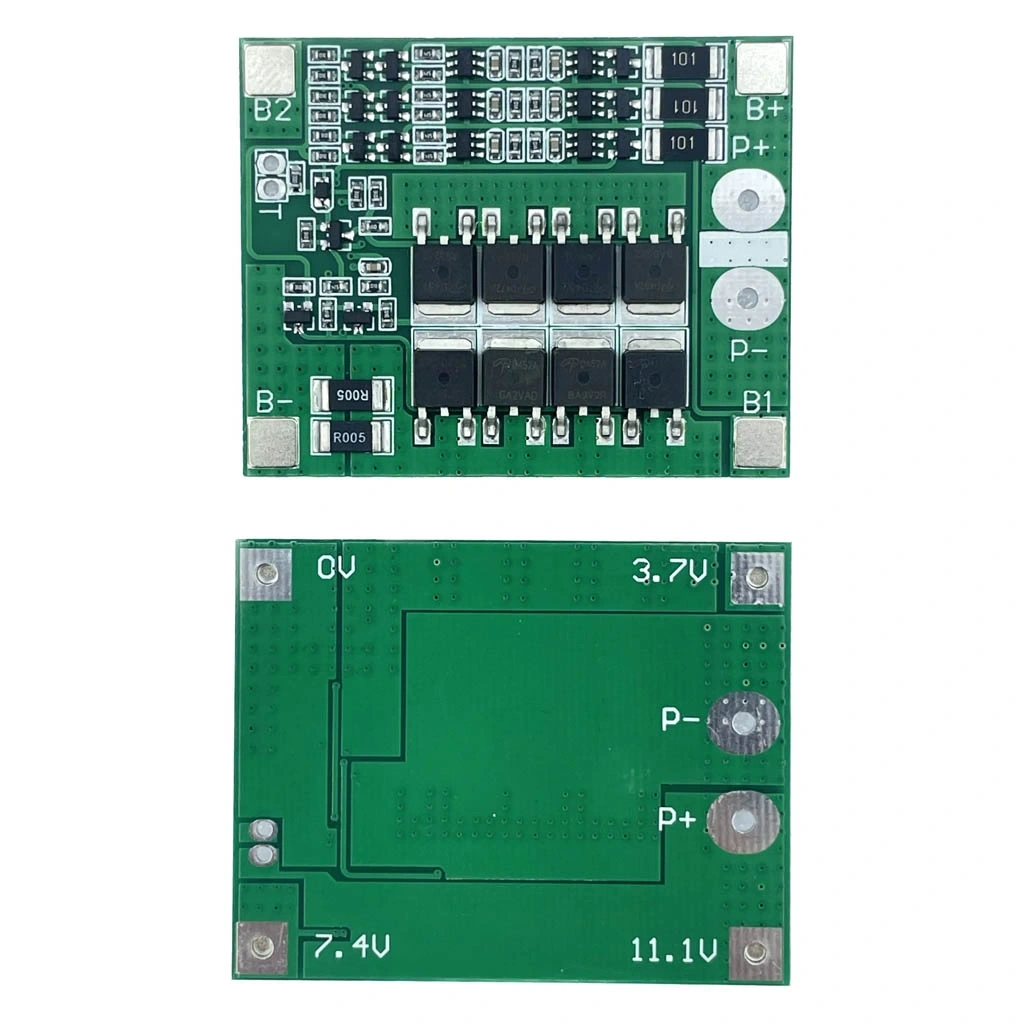

• Bağlantı: P-, B-, C1, C2, C3, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 15g

Kullanım Avantajları

• Yüksek Akım Kapasitesi: 25A sürekli, 50A kısa süreli deşarj akımı desteği.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: Tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar.
• Kompakt Tasarım: Az yer kaplayan PCB tasarımı ile kolay entegrasyon.
• Düşük İç Direnç: 10mΩ altında iç direnç ile minimum güç kaybı.
• Düşük Enerji Tüketimi: 25μA'den az beklemede güç tüketimi.
• Kolay Montaj: Standart PCB montaj delikleri ile güvenli sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.

Fiyat-Performans Değerlendirmesi

3S 25A BMS Pil Balans Koruma Devresi, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Benzer koruma özelliklerine sahip endüstriyel BMS sistemleriyle karşılaştırıldığında çok daha ekonomiktir.

Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını ve maksimum performansta çalışmasını sağlayarak uzun vadede önemli tasarruf sağlar.

25A akım kapasitesi, birçok uygulama için yeterlidir ve daha yüksek fiyatlı alternatiflere ihtiyaç bırakmaz. Hücre dengeleme özelliği, pil paketi performansını optimize ederek ek değer katar.

İdeal Kullanım Alanları

• Elektrikli Bisikletler: Küçük-orta güçteki e-bike batarya paketleri
• LED Aydınlatma Sistemleri: Orta-yüksek güçlü aydınlatma projeleri
• Portatif Güç Kaynakları: DIY powerbank projeleri
• Güneş Enerjisi Sistemleri: Off-grid enerji depolama
• Audio Sistemler: Portatif amplifikatörler, hoparlörler
• RC ve Drone Projeleri: Model araçlar ve dronelar
• Robotik Projeler: Motorlu robot platformları
• Acil Durum Güç Sistemleri: Yedek güç üniteleri
• Portatif Elektronik: Taşınabilir test ve ölçüm cihazları
• Küçük Elektrikli Araçlar: Scooter, kaykay gibi araçlar

Paket İçeriği

• 1 x 3S 25A BMS 18650 LiPo Pil Balans Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

3S 25A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Hatalı bağlantılar hem BMS'e hem de değerli pil paketinize zarar verebilir.

3S BMS ile DIY Batarya Paketi Yapımı

3S 25A BMS kullanarak kendi lityum batarya paketinizi oluşturmak, çeşitli elektronik projeleriniz için ekonomik ve özelleştirilebilir bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden 18650 piller seçin. Hücreler arasındaki voltaj farkı ne kadar az olursa, BMS'in dengeleme işi o kadar kolay olur.

Pilleri 3S yapılandırmasında düzenleyin. Bu, 3 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (3S1P, 3S2P gibi). Yüksek kaliteli pil tutucular veya spot kaynak kullanarak pilleri birleştirin.

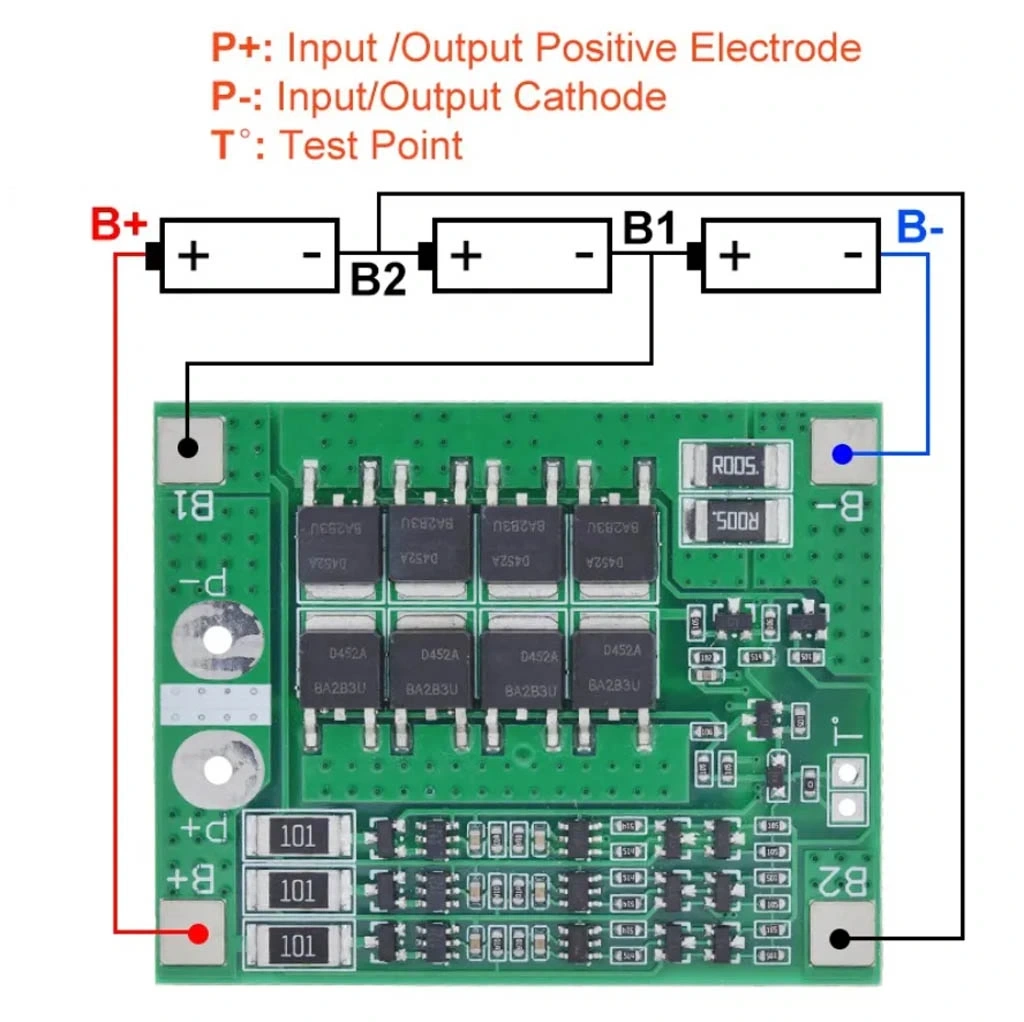

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C3'e bağlayın. C1 en düşük potansiyel, C3 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Bağlantıların sağlamlığını kontrol edin ve güvenlik için tüm açık bağlantıları yalıtım bandı veya ısı ile daralan tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 3S 25A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.7V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 25A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında tüm hücrelerin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücrelerden küçük bir akım (30mA) çekerek dengeleme işlemi yapar.
