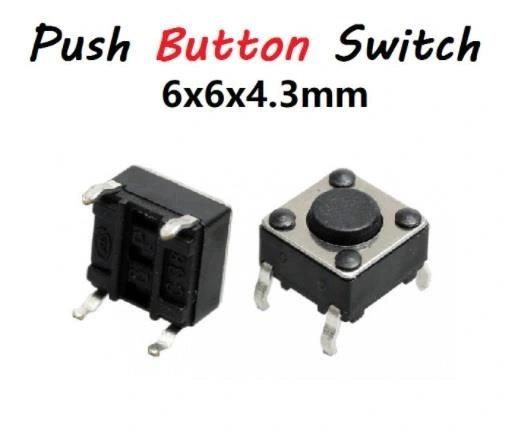

6x6x4.3mm Tach Buton Push Button 4 Bacak

6x6x4.3mm Tach Buton Push Button 4 Bacak

6x6x4.3 mm tach buton (push button) genellikle mikro devre kartlarında kullanılan bir tür mekanik anahtardır. Bu tach butonlar, küçük ve kompakt tasarımları sayesinde yerden tasarruf etmek için iyi bir seçenektir.

Bu tach butonlar, genellikle 4 bacaklıdır. Bacaklar, anahtarın devre ile bağlantısını sağlamak için kullanılır. İki bacak girişte kullanılırken, diğer iki bacak ise anahtarın çıkışına bağlanır.

Bu tach butonlar, bir düğme yardımıyla aktif hale getirilir. Düğmeye basıldığında, içerideki mekanik düzenek devreyi tamamlar ve istenen işlemi gerçekleştirir. Düğmeye basıldığında bir ses ve hafif bir titreşim sağlarlar. Bu şekilde kullanıcının düğmeye basıldığını hissetmesini sağlarlar.

6x6x4.3 mm boyutlarındaki tach butonlar, genellikle küçük cihazlarda, elektronik oyunlarda, bilgisayarların anahtarlarında, arabaların kontrol panellerinde, medikal cihazlarda ve diğer birçok uygulamada kullanılır. Hızlı tepki süreleri ve dayanıklı yapıları sayesinde güvenilir bir anahtar seçeneği sunarlar.

6x6x4.3mm Tach Buton, elektronik projeleriniz için kompakt ve güvenilir bir basmalı buton çözümüdür. 4 bacaklı yapısı ile PCB montajına uygun olan bu mini tact switch, Arduino projeleri, elektronik devreler ve kontrol panelleri için ideal bir seçimdir.

Mikro boyutlu ve yüksek performanslı bir buton arıyorsanız, 6x6x4.3mm Tach Buton ile projelerinize profesyonel bir dokunuş ekleyebilirsiniz. Düşük profilli tasarımı sayesinde dar alanlarda bile rahatlıkla kullanılır ve net bir taktil geri bildirim sunar.

Momentary (anlık) çalışma prensibine sahip bu buton, basıldığında devreyi kapatır ve bırakıldığında otomatik olarak eski konumuna döner. 4 bacaklı tasarımı ile PCB'ye sağlam montaj sağlarken, 4.3mm yüksekliği ile ince projelerde de yer bulur. Dayanıklı yapısı ve uzun ömrü ile çok çeşitli elektronik uygulamalarda güvenle kullanılır.

Teknik Özellikler

• Boyutlar: 6mm x 6mm x 4.3mm
• Tip: Tact Switch (Momentary Push Button)
• Bacak Sayısı: 4 bacak
• Çalışma Tipi: Normalde Açık (NO)
• Fonksiyon: Anlık Kontak (Momentary)
• Aktüatör Yüksekliği: 0.8mm (kap hariç)
• Montaj Şekli: THT (Through Hole Technology)
• Kontakt Direnci: <100mΩ
• Yalıtım Direnci: >100MΩ
• Dayanıklılık: 100,000 basma döngüsü
• Çalışma Kuvveti: Yaklaşık 160-260gf
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Derecelendirme: 12V DC, 50mA
• Malzeme: Yüksek kaliteli plastik ve metal
• Renk: Siyah gövde, metal kontak
• Pin Aralığı: 4.5mm x 4.5mm

Kullanım Avantajları

• Kompakt Boyut: 6x6mm taban alanı ile minimum yer kaplar.
• Düşük Profil: 4.3mm yükseklik ile ince projelere uyumludur.
• 4 Bacaklı Tasarım: PCB'ye sağlam montaj ve dengeli basış sağlar.
• Net Taktil Geri Bildirim: Her basışta belirgin tıklama hissi verir.
• Kolay Montaj: Standart devre kartı delikleri ile uyumludur.
• Yüksek Dayanıklılık: 100,000 basma döngüsü ömrü vardır.
• Güvenilir Kontak: Düşük kontak direnci ile kararlı çalışır.
• PCB Uyumlu: Breadboard ve PCB'lere doğrudan takılır.
• SMD Alternatifi: THT montaj ile kolay lehimleme imkanı.
• Endüstri Standardı: Yaygın kullanılan ölçü ile geniş uyumluluk.
• Düşük Güç Tüketimi: Düşük akım ve gerilim değerlerinde çalışır.
• Esnek Kullanım: Çeşitli projeler için uyarlanabilir tasarım.

İdeal Kullanım Alanları

• Arduino Projeleri: Kullanıcı giriş ve kontrol işlevleri
• Elektronik Devreler: Reset butonları ve fonksiyon seçiciler
• DIY Elektronik Kitleri: Basit ve etkili kullanıcı arayüzleri
• Kontrol Panelleri: Cihaz kontrolü ve mod seçimi
• Ölçüm Cihazları: Fonksiyon seçimi ve kalibrasyon
• Oyun Kontrolcüleri: Arcade butonları ve gamepad yapımı
• Robotik Projeler: Manuel kontrol ve sensör aktivasyonu
• Alarm Sistemleri: Reset ve test fonksiyonları
• Eğitim Setleri: Çocuklara elektronik öğretme araçları
• Müzik Ekipmanları: DIY midi kontrolörleri ve pedallar
• Akıllı Ev Projeleri: Manuel override kontrolleri
• PCB Prototipleri: Test ve debug işlemleri

Montaj ve Kullanım İpuçları

4 Bacaklı Bağlantı Şeması

6x6x4.3mm Tach Buton, 4 bacaklı yapısı ile aslında elektriksel olarak 2 bacaklı bir anahtardır. İç yapısında karşılıklı bacaklar birbirine bağlıdır, böylelikle daha sağlam bir PCB montajı sağlanır.

Bağlantı şeması olarak, çapraz köşelerdeki pinler (1-3 ve 2-4) birbirine bağlıdır. Bu sayede butonun herhangi bir yönde monte edilmesi mümkündür. Devrede kullanırken, çapraz olmayan herhangi iki pini (1-2, 2-3, 3-4 veya 4-1) kullanabilirsiniz. Button basıldığında bu pinler arasında bağlantı kurulur. Arduino gibi mikrodenetleyicilerle kullanımda, bir pini GND'ye, diğerini pull-up direnci üzerinden dijital pine bağlayarak butona basıldığında LOW sinyali okunur.

Momentary (Anlık) Çalışma Prensibi

Tach butonlar momentary (anlık) çalışma prensibine sahiptir, yani butona basıldığında kontak kapanır ve bırakıldığında otomatik olarak açılır. Bu tasarım, geçici aktivasyon gerektiren uygulamalar için idealdir.

İç yapısında metal bir yay mekanizması bulunur. Butona basıldığında bu yay sıkışır ve kontaklar birbirine temas eder, elektriksel bağlantı kurulur. Buton bırakıldığında ise yay mekanizması sayesinde kontak otomatik olarak açılır. Böylece buton normalde açık (NO - Normally Open) konumuna geri döner. Bu tür butonlar, uzun süre basılı tutulması gerekmeyen reset butonları, mod değişimi, anlık tetikleme gibi fonksiyonlar için kullanılır.

Paket İçeriği

• 1x 6x6x4.3mm Tach Buton Push Button 4 Bacak
