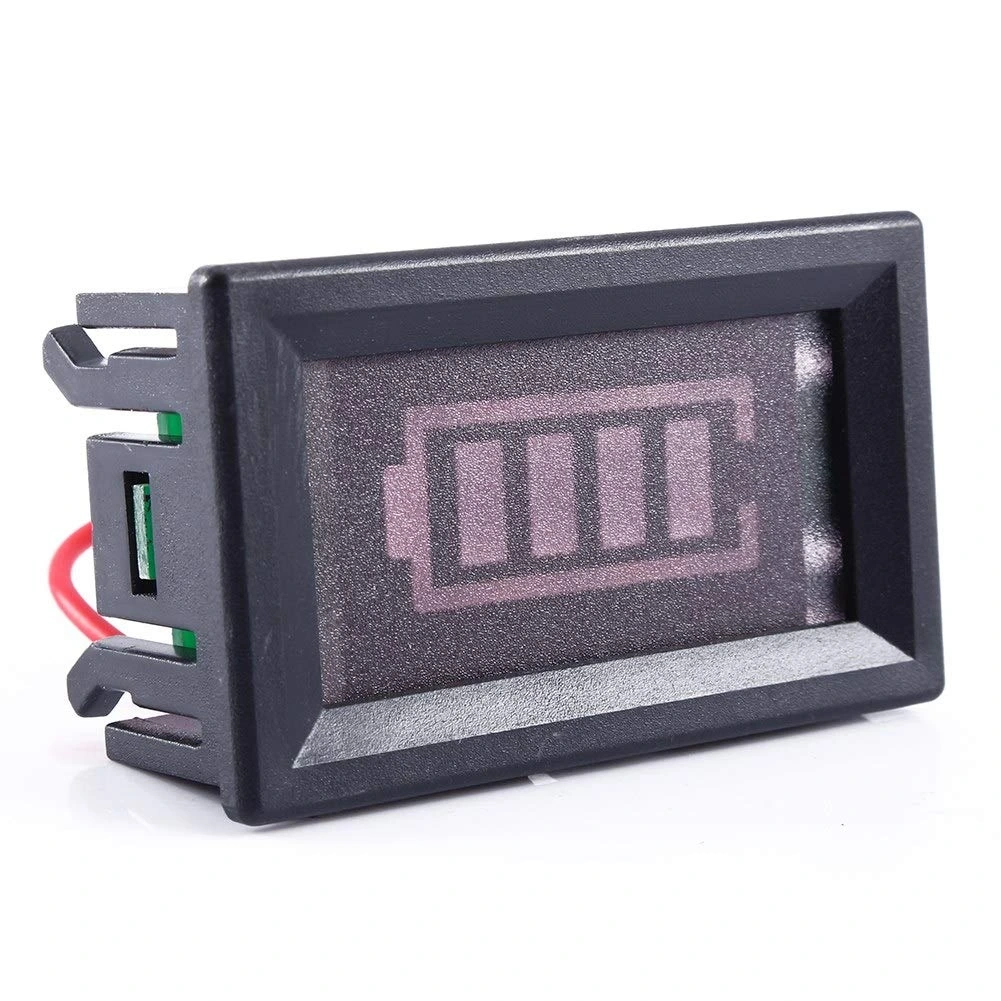

7S Lityum Pil Seviye Göstergesi

7S Lityum Pil Seviye Göstergesini pil paketine bağlamak oldukça kolaydır. Göstergenin pozitif (+) terminali pil paketinin ana pozitif terminaline, negatif (-) terminali ise pil paketinin ana negatif terminaline bağlanmalıdır. Göstergenin doğru çalışması için doğrudan pil paketi terminallerine bağlanması önemlidir, BMS üzerinden bağlantı yapmak yanlış okumaya neden olabilir.

7S Lityum Pil Seviye Göstergesinin pil paketinizin ömrü üzerindeki etkisi son derece düşüktür. Göstergenin güç tüketimi çalışma sırasında genellikle 10mA'in altında, bekleme modunda ise 1mA'den az olduğundan, tipik bir 7S lityum pil paketinin (genellikle birkaç bin mAh kapasiteli) toplam kapasitesinin çok küçük bir kısmını tüketir. Örneğin, 5000mAh kapasiteli bir pil paketi için bu gösterge tam çalışma durumunda bile günde sadece %5'ten az bir kapasite tüketecektir. Ayrıca, göstergenin sağladığı bilgiler sayesinde pilinizi aşırı deşarjdan koruyabilirsiniz; bu da aslında pil ömrünü uzatan bir faktördür. Lityum piller, hücre başına 3.0V'un altına düştüklerinde kalıcı hasar görme riski taşır ve bu gösterge tam da bu tür durumları önlemenize yardımcı olur.

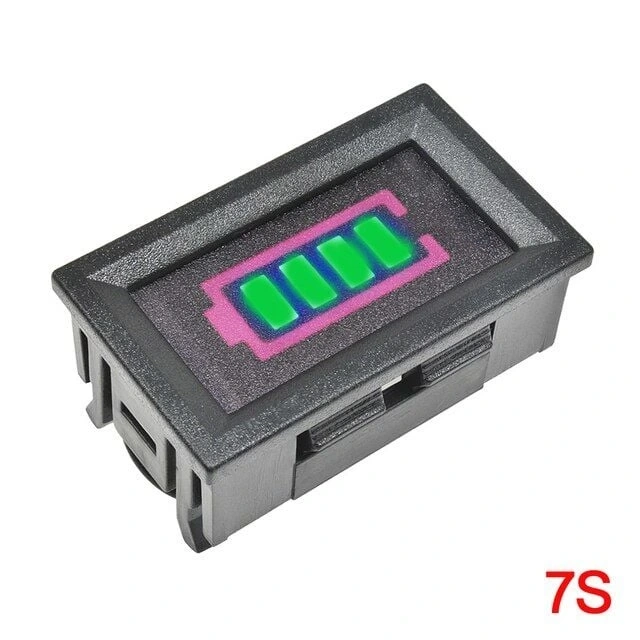

7S Lityum Pil Seviye Göstergesindeki LED'ler, pilin şarj durumunu farklı renk ve sayılarla gösterir. Tipik olarak 5 LED bulunur ve şu seviyeleri gösterir: Tüm LED'ler yandığında (genellikle yeşil renkte), pil %80-100 şarjlı demektir (yaklaşık 28.5-29.4V). 4 LED yandığında, pil %60-80 şarjlı demektir (yaklaşık 27.5-28.5V). 3 LED yandığında, pil %40-60 şarjlı demektir (yaklaşık 26.5-27.5V). 2 LED yandığında (genellikle mavi veya sarı renkte), pil %20-40 şarjlı demektir (yaklaşık 25.5-26.5V). Sadece 1 LED yandığında (genellikle kırmızı renkte), pil %20'nin altında şarjlı demektir (25.5V'un altı) ve en kısa sürede şarj edilmelidir. Bazı modellerde kırmızı LED yanıp sönebilir, bu kritik düşük seviyeyi (25.2V civarı) gösterir ve hemen şarj edilmesi gerektiğini belirtir.

7S Lityum Pil Seviye Göstergesi temel olarak pilin voltajını ölçer ve bu değeri LED göstergeler üzerinden şarj seviyesi olarak yorumlar. Lityum pillerde voltaj ile kalan kapasite arasında belirli bir korelasyon vardır, ancak bu her zaman tam doğrusal değildir. Gösterge, voltaj okumalarını önceden belirlenmiş aralıklara göre şarj yüzdelerine dönüştürür. Bu yaklaşım çoğu kullanım için yeterli olsa da, gerçek kapasite ölçümü değildir. Pil paketi yaşlandıkça veya farklı yük koşullarında (özellikle yüksek akım çekildiğinde) voltaj-kapasite ilişkisi değişebilir. Ayrıca, pilin dinlenme durumundaki voltajı ile yük altındaki voltajı farklı olabilir. Bu nedenle gösterge, yaklaşık bir şarj durumu verir ve kesin amper-saat (Ah) ölçümü yapmaz. Daha hassas kapasite ölçümü için Coulomb sayacı (akım entegratörü) içeren daha gelişmiş sistemler gereklidir.

Evet, 7S Lityum Pil Seviye Göstergesi farklı kapasitelerdeki tüm 7S lityum pil paketleriyle çalışır. Gösterge, pil paketinin voltajını ölçer, kapasitesini (mAh değerini) değil. Dolayısıyla ister 2000mAh ister 20000mAh kapasiteli olsun, aynı hücre sayısına (7S) sahip tüm lityum pil paketleriyle uyumludur. 7S yapılandırmasındaki herhangi bir Li-ion, Li-Po veya LiFePO4 pil paketi (nominal 25.9V, tam şarj 29.4V) bu göstergeyle kullanılabilir. Göstergenin doğru çalışması için önemli olan tek faktör, pil paketinin 7 hücreden oluşması ve voltaj aralığının 25.2V-29.4V olmasıdır. Bununla birlikte, farklı kimyalara sahip pil paketlerinde (örneğin standart Li-ion ve LiFePO4 arasında) voltaj-kapasite eğrisi farklılık gösterebilir, bu da göstergenin hassasiyetini etkileyebilir.

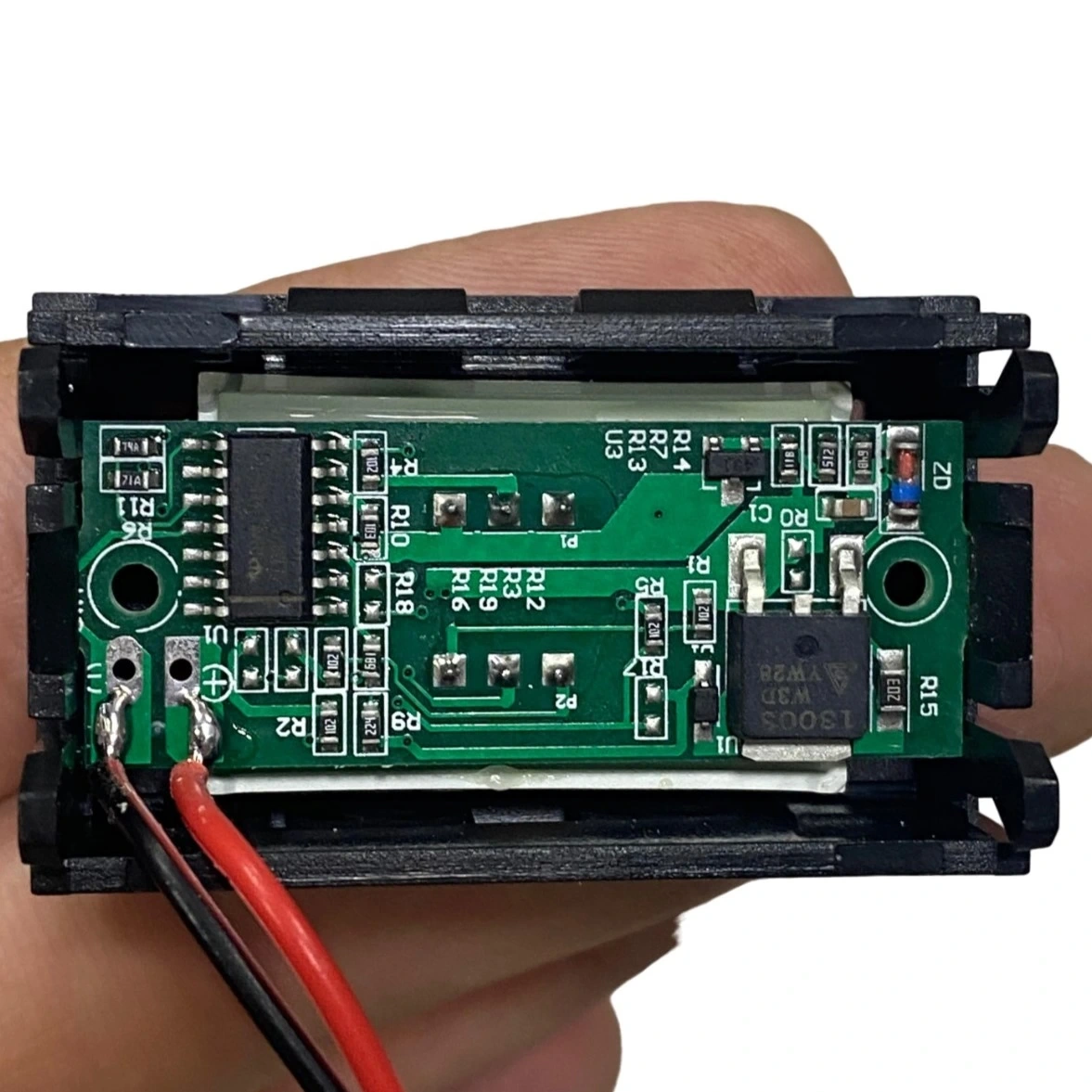

Standart 7S Lityum Pil Seviye Göstergesi, suya veya hava koşullarına karşı özel bir koruma ile üretilmemiştir. PCB ve elektronik bileşenler açıkta olduğundan, doğrudan su, nem veya yoğun toza maruz kalması durumunda zarar görebilir veya yanlış okumalar yapabilir. Dış mekan uygulamalarında kullanılacaksa, göstergeyi su geçirmez bir muhafaza içine monte etmeniz veya silikon kaplama gibi su geçirmez önlemler almanız gerekir. Piyasada özel olarak su geçirmez versiyonlar da bulunabilir, ancak standart modeller için koruyucu önlemler alınmalıdır. Aşırı sıcak veya soğuk koşullarda (belirtilen çalışma sıcaklığı aralığı dışında), göstergenin doğruluğu etkilenebilir ve elektronik bileşenler zarar görebilir. Dış mekan uygulamaları için uygun koruma sağlanmalı veya özel hava koşullarına dayanıklı versiyonlar tercih edilmelidir.

7S Lityum Pil Seviye Göstergeleri genellikle iki farklı çalışma modunda üretilir; bazı modeller sürekli çalışırken, diğerleri butonla aktifleştirilen tipte olabilir. Sürekli çalışan modeller, pil paketine bağlandığı andan itibaren şarj seviyesini sürekli olarak gösterir. Bu tip, anlık durum takibi gerektiren uygulamalar için idealdir, ancak az da olsa sürekli güç tüketir (genellikle 10mA altında). Butonlu modeller ise sadece butona basıldığında birkaç saniye boyunca çalışır ve sonra otomatik olarak kapanır. Bu tip, pil tüketimini minimize etmek isteyenler için uygundur ve genellikle bekleme modunda çok düşük güç tüketir (1mA altında). Ürünümüzün hangi tipte olduğu ürün açıklamasında belirtilmiştir. Eğer gösterge tipi açıkça belirtilmemişse, lütfen sipariş öncesinde bu konuda bilgi almak için bizimle iletişime geçin.

Evet, 7S Lityum Pil Seviye Göstergesi, 7S BMS (Battery Management System) ile birlikte kullanılabilir. Ancak, doğru okuma için göstergenin doğrudan pil paketinin ana terminallerine bağlanması önemlidir, BMS'in çıkış terminalleri üzerinden değil. BMS'ler koruma devreleri içerir ve bu devreler voltaj okumalarını etkileyebilir, bu da göstergenin hatalı değerler göstermesine neden olabilir. İdeal kurulum, göstergenin pil paketinin ana + ve - terminallerine paralel bağlanması, BMS'in ise pil ve yük arasında koruma sağlayacak şekilde konumlandırılmasıdır. Böylece hem gösterge doğru değerleri okur, hem de BMS pil paketini korur. Bazı yüksek kaliteli BMS'lerde, gösterge için özel çıkış bağlantıları bulunabilir. Eğer BMS'inizde böyle özel bağlantılar varsa, göstergeyi bu terminallere bağlamak daha doğru olacaktır. Her koşulda, bağlantı yaparken kısa devre oluşturmamaya dikkat edilmelidir.
