IC-104-0 Geniş Işıklı Soba Anahtarı On Off Switch

IC-104-0 Geniş Işıklı Soba Anahtarı ON-OFF Switch

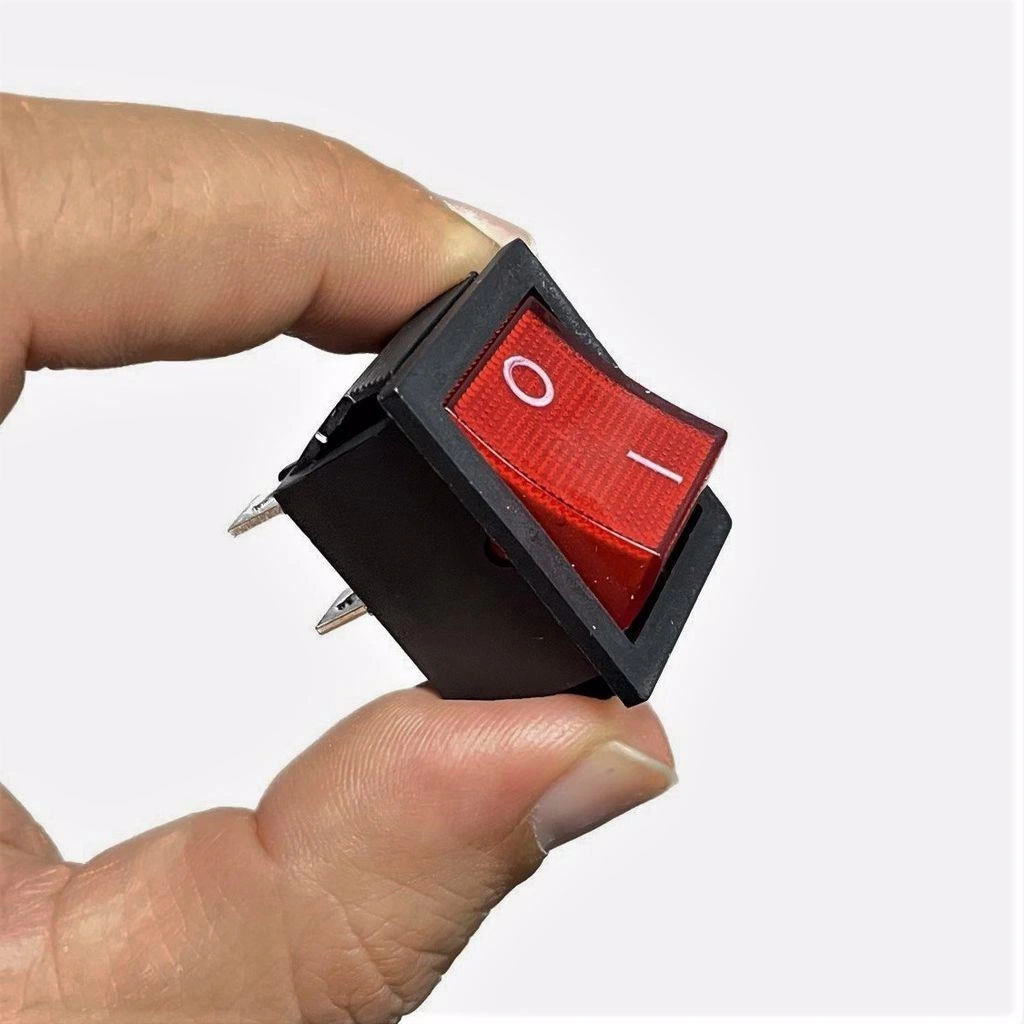

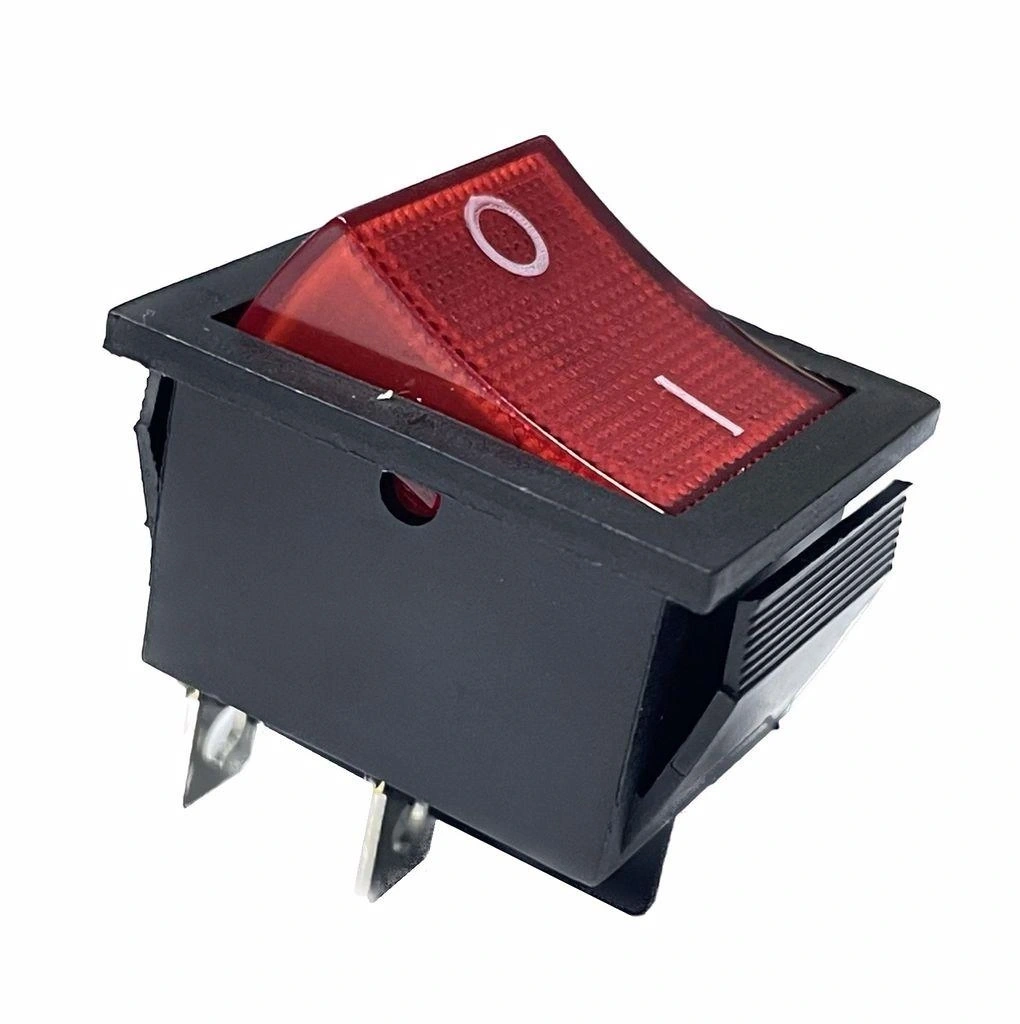

Bu Tekli Geniş Işıklı Kırmızı Soba Anahtarı, elektrikli sobalarınızı güvenli ve kullanışlı bir şekilde kontrol etmeniz için tasarlanmıştır. Kırmızı renkli geniş anahtar, kullanımı kolay ve göz alıcıdır. Hem işlevselliği hem de estetiği bir araya getiren bu anahtar, elektrikli sobalarınızı açma ve kapama işlemini basit hale getirir.

IC-104-0 Geniş Işıklı Soba Anahtarı, ON-OFF konfigürasyonu ve özel soba/ocak sembolüyle tasarlanmış bir kontrolcüdür. Entegre ışık göstergesi, anahtarın durumunu kolayca görmenizi sağlar ve özellikle karanlık ortamlarda kullanım kolaylığı sunar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. Üzerindeki soba/ocak sembolü, kullanım amacını net şekilde belirtir ve panel üzerinde kolay tanımlanmasını sağlar.

Yüksek kaliteli malzemelerden üretilen IC-104-0 Geniş Işıklı Soba Anahtarı, elektrikli ısıtıcılar, ocaklar, fırınlar, endüstriyel ısıtma sistemleri ve ısıtma fonksiyonlarının kontrolünde kullanım için özel olarak tasarlanmıştır.

---

Teknik Özellikler

IC-104-0 Geniş Işıklı Soba Anahtarının detaylı teknik özellikleri listelenmektedir.

• Model: IC-104-0
• Tip: Geniş Işıklı Soba Anahtarı
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Sembol: Soba/Ocak/Isıtıcı
• Terminal Sayısı: 4 Pin
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)

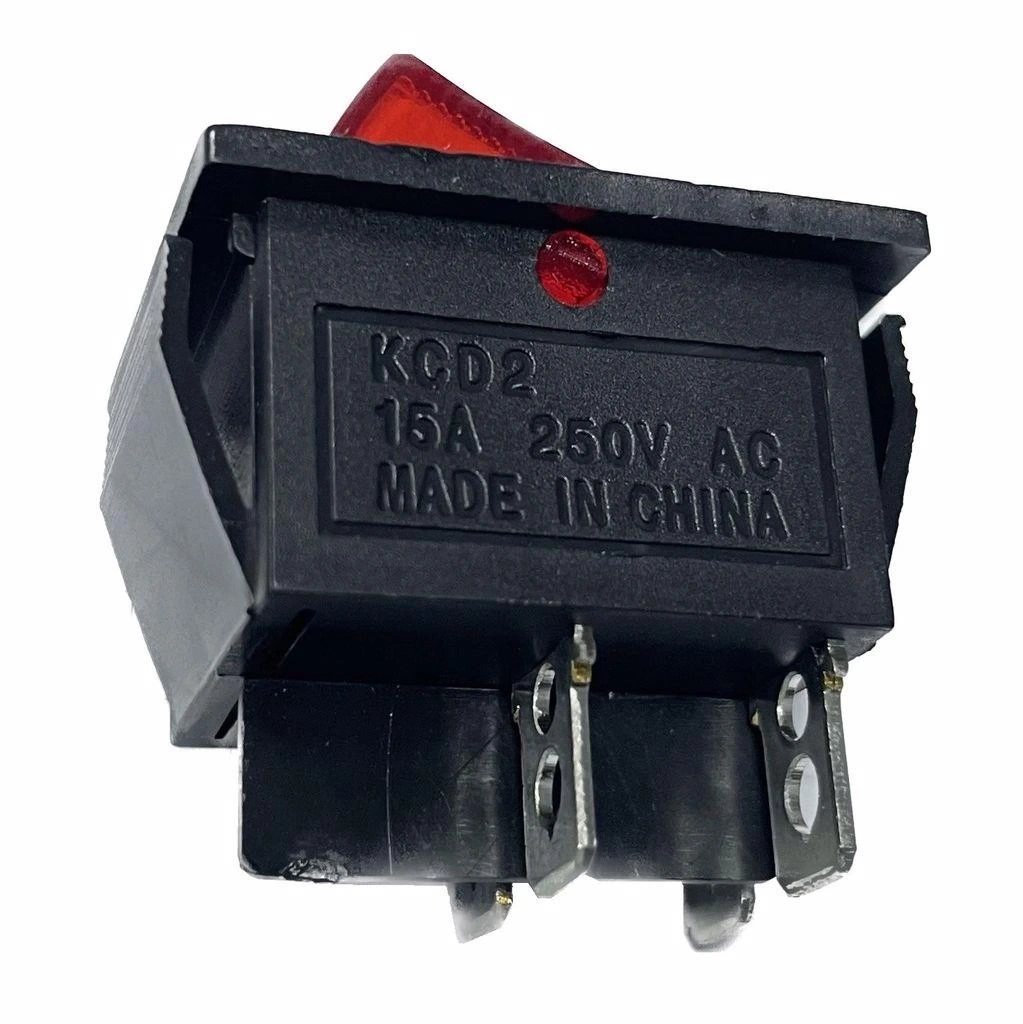

• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 15A
• Gövde Malzemesi: Yüksek Isı Dayanımlı Plastik ve Metal
• Anahtar Rengi: Siyah gövde, Işıklı gösterge
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <10 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +85°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-104-0 geniş ışıklı soba anahtarının sağladığı temel avantajlar aşağıda listelenmiştir.

• Özel Soba/Ocak Sembolü: İşlev belirteci ile kolay tanımlama.
• Yüksek Akım Kapasitesi: 15A ile ısıtma cihazlarının doğrudan kontrolü.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Entegre Işık Göstergesi: Anahtarın durumu hakkında görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Yüksek Isı Dayanımı: Isıtma uygulamaları için özel tasarlanmış malzeme.
• Net İşlev Gösterimi: Isıtma kontrolünü belirten sembol ile karışıklığı önleme.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu geniş ışıklı soba anahtarının tipik kullanım alanları aşağıda listelenmiştir.

• Elektrikli Ocaklar: Tezgah üstü ve ankastre ocak kontrolleri
• Fırınlar: Elektrikli fırın ve mini fırın sistemleri
• Elektrikli Isıtıcılar: Ev ve endüstriyel ısıtıcı kontrolü
• Soba Sistemleri: Elektrikli sobalar ve ısınma cihazları
• Endüstriyel Isıtma: Endüstriyel fırın ve ısıtma ekipmanları
• Su Isıtıcıları: Elektrikli su ısıtıcı ve kazan sistemleri
• Pişirme Ekipmanları: Profesyonel mutfak ekipmanları
• Laboratuvar Isıtıcıları: Laboratuvar fırınları ve ısıtıcı cihazlar
• Termal Proses Ekipmanları: Isı ile çalışan endüstriyel cihazlar
• Ev Aletleri: Özel ısıtma fonksiyonu olan elektrikli cihazlar

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

Soba/Ocak Sembolü ve İşlev Tanımı

IC-104-0 anahtarın soba/ocak sembolü ve bu özelliğin sağladığı avantajlar.

IC-104-0 anahtarın en ayırt edici özelliği, üzerindeki soba/ocak sembolüdür.

Soba/Ocak Sembolünün Özellikleri:

Sembolün tasarım ve gösterim özellikleri:

• Evrensel Isıtma Sembolü: Uluslararası standartlarda tanınan soba/ocak işareti
• Dayanıklı Baskı: Uzun süreli kullanımda silinmeye karşı dayanıklı sembol
• Yüksek Kontrast: Siyah zemin üzerinde net görünen sembol
• Ergonomik Yerleşim: Sembolün anahtar yüzeyindeki uygun konumlandırması
• Işıklı Gösterge Uyumu: Sembol ve ışıklı gösterge birbirini tamamlayıcı tasarım

Bu sembol, anahtarın kullanım amacını anında tanımlar ve kontrol panellerinde karışıklığı önler.

İşlev Tanımlama Avantajları:

Sembolün pratik kullanımdaki avantajları:

• Hızlı Tanımlama: Kontrol panelinde ısıtma fonksiyonunun anında tespiti
• Kullanım Hatalarını Azaltma: Doğru anahtarın seçilmesini kolaylaştırma
• Dil Bağımsız İletişim: Uluslararası sembol ile her kullanıcının anlayabileceği işaretleme
• Operasyonel Güvenlik: Isıtma gibi kritik fonksiyonların net tanımlanması
• Kullanıcı Dostu Arayüz: Özellikle çok anahtarlı panellerde navigasyon kolaylığı

Bu avantajlar, özellikle birden fazla kontrolün bulunduğu sistemlerde büyük değer taşır.

Isıtma Kontrollerinde Görsel Kodlama:

Soba sembolünün görsel kodlama değeri:

• Güvenlik Önceliği: Isıtma kontrollerinin diğer kontrollerden ayrılması
• Fonksiyonel Gruplandırma: Benzer işlevli kontrollerin tanımlanması
• Sezgisel Kullanım: Kullanıcının sembolü görür görmez işlevi anlaması
• Profesyonel Görünüm: Endüstriyel standartlara uygun cihaz arayüzü
• Evrensel Tasarım: Farklı kullanıcılar için anlaşılır kontrol arayüzü

Bu görsel kodlama, hem ev tipi hem de profesyonel sistemlerde standart bir kullanıcı deneyimi sağlar.

---

15A Akım Kapasitesi ve Isıtma Uygulamaları

IC-104-0 anahtarın 15A akım kapasitesi ve ısıtma uygulamalarındaki avantajları.

IC-104-0 soba anahtarının önemli özelliklerinden biri, ısıtma uygulamaları için özel tasarlanmış 15A akım taşıma kapasitesidir.

15A Akım Kapasitesinin Anlamı:

15 Amperlik akım kapasitesi, anahtarın ne tür ısıtma cihazlarını kontrol edebileceğini belirler:

• Güç Kapasitesi: 220V AC'de 15A = 3300W güç taşıyabilme yeteneği
• Isıtıcı Kontrolü: Çoğu ev tipi elektrikli ısıtıcıyı doğrudan kontrol edebilme
• Sürekli Akım Dayanımı: Uzun süreli ısıtma uygulamalarında güvenilir çalışma
• Termal Stabilite: Isı üretimi yüksek olan uygulamalarda kararlı performans
• Yangın Güvenliği: Yüksek akım geçişinde bile güvenli çalışma için tasarlanmış yapı

Bu kapasite, birçok ısıtma uygulamasının doğrudan kontrolü için yeterlidir.

Isıtma Uygulamalarındaki Avantajları:

Soba anahtarının ısıtma uygulamalarında sağladığı özel avantajlar:

• Isı Dayanımı: Yüksek ortam sıcaklıklarında güvenilir çalışma
• Kontak Dayanıklılığı: Isıtıcı devrelerin sürekli açıp-kapatılmasına uygun tasarım
• Güvenli Devre Kesme: Isıtma devrelerinde güvenli açma/kapama kabiliyeti
• Düşük Kontak Direnci: Minimum ısı oluşumu için optimize edilmiş terminaller
• Yangın Güvenliği: Alev geciktirici gövde malzemesi ve ısıya dayanıklı yapı

Bu avantajlar, elektrikli ısıtma sistemlerinin güvenli ve uzun ömürlü kontrolünü sağlar.

Uyumlu Isıtma Cihazları:

15A kapasiteli soba anahtarı ile kontrol edilebilen tipik ısıtma cihazları:

• Elektrikli Ocak Gözleri: Tekli ve ikili elektrikli ocak gözleri
• Küçük ve Orta Boy Fırınlar: Mini fırınlar ve ev tipi ankastre fırınlar
• Elektrikli Isıtıcılar: 2000-3000W arası ısıtıcı cihazlar
• Su Isıtıcıları: Küçük ve orta kapasiteli su ısıtma sistemleri
• Infrared Isıtıcılar: Panel tipi infrared ısıtma sistemleri

Bu cihazlar, soba anahtarının ideal kullanım alanlarının başında gelir.

---

LED Işık Göstergesi ve Özellikleri

IC-104-0 anahtarın LED ışık göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104-0 soba anahtarı, 12V DC ile çalışan entegre LED ışık göstergesi ile kullanışlı bir görsel geri bildirim sağlar.

LED Işık Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü LED
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Işık Rengi: Genellikle kırmızı (model varyasyonlarına göre değişebilir)
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

LED Göstergesinin Avantajları:

LED ışıklı anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu gösterme
• Durum Teyidi: Isıtma sisteminin açık olduğunu görsel olarak belirtme
• Güvenlik Uyarısı: Sıcak yüzey potansiyeli hakkında kullanıcıyı uyarma
• Uzaktan Görünürlük: Uzak mesafeden bile anahtarın durumunu görebilme
• Düşük Enerji Tüketimi: Minimum elektrik tüketimi ile uzun süreli kullanım

Özellikle ısıtma fonksiyonları için, açık durumun görsel teyidi güvenlik açısından önemlidir.

LED Bağlantı Özellikleri:

LED göstergesinin bağlantı detayları:

• Ayrı LED Terminalleri: Anahtarın arka kısmında LED için özel bağlantı noktaları
• Polarite İşaretleri: Doğru bağlantı için (+) ve (-) işaretli terminaller
• İç Direnç: Çoğu modelde dahili akım sınırlayıcı direnç bulunur
• Bağımsız Kontrol: LED göstergesinin kontak durumundan bağımsız kullanılabilme özelliği
• Paralel Bağlantı: Ortak güç kaynağından birden fazla anahtarın LED'lerini besleyebilme

Doğru LED bağlantısı, anahtarın görsel geri bildirim fonksiyonunu en iyi şekilde kullanabilmeyi sağlar.

---

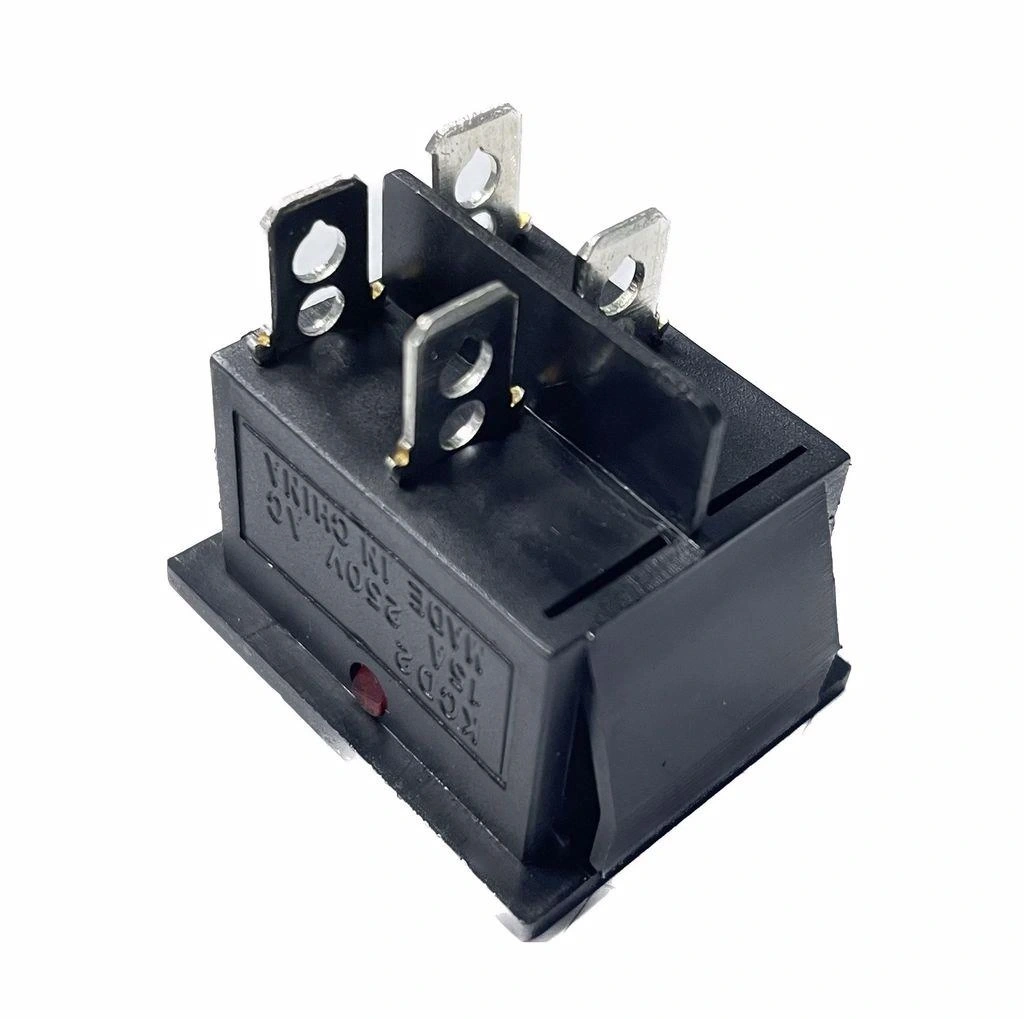

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-104-0 geniş anahtarın 4 pin DPST yapısı ve bağlantı özellikleri.

IC-104-0 soba anahtarı, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Isıtma Sistemlerinde DPST Avantajları:

DPST yapının ısıtma uygulamalarında sağladığı özel avantajlar:

• Çift Faz Kesme: Isıtma elemanlarının her iki bağlantısını aynı anda kesebilme
• Güvenlik Artışı: Tam izolasyon ile elektrik kaçağı riskinin minimize edilmesi
• Çift Isıtıcı Kontrolü: İki ayrı ısıtma elemanını tek anahtarla kontrol edebilme
• İkili Devre Koruması: Hem faz hem nötr hattının aynı anda kesilebilmesi
• Çift Güvenlik Katmanı: Yüksek akım uygulamalarında çift kontak kesme güvenliği

Bu avantajlar, elektrikli ısıtma sistemlerinde önemli güvenlik artışı sağlar.

---

Ev ve Endüstriyel Isıtma Uygulamaları

IC-104-0 soba anahtarının ev ve endüstriyel ısıtma sistemlerindeki kullanımı.

IC-104-0 soba anahtarı, özel sembolü ve yüksek akım kapasitesi ile hem ev tipi hem de endüstriyel ısıtma uygulamaları için ideal bir kontrol elemanıdır.

Ev Tipi Isıtma Uygulamaları:

Konut ortamlarındaki tipik kullanım alanları:

• Elektrikli Ocaklar: Evlerde kullanılan elektrikli ocak gözlerinin kontrolü
• Mini Fırınlar: Tezgah üstü elektrikli fırınların güç kontrolü
• Ev Tipi Isıtıcılar: Taşınabilir elektrikli ısıtıcı cihazların kontrolü
• Ankastre Pişiriciler: Mutfak ankastre elektrikli pişiricilerin kontrolü
• Banyo Isıtıcıları: Elektrikli havlu ısıtıcıları ve banyo ısıtma sistemleri

Ev uygulamalarında kullanıcı dostu tasarımı ve net işlev tanımlaması öne çıkar.

Endüstriyel Isıtma Uygulamaları:

Profesyonel ve endüstriyel ortamlardaki kullanım alanları:

• Endüstriyel Fırınlar: Küçük ve orta boy endüstriyel fırınların kontrolleri
• Laboratuvar Isıtıcıları: Bilimsel laboratuvarlardaki ısıtma cihazları
• Proses Isıtma: Endüstriyel süreçlerde kullanılan ısıtma sistemleri
• Ticari Mutfak Ekipmanları: Restoran ve yemek servisi mutfak cihazları
• Kurutma Sistemleri: Isı ile çalışan endüstriyel kurutma ekipmanları

Endüstriyel uygulamalarda dayanıklılığı ve yüksek akım kapasitesi değerlidir.

Güvenlik Faktörleri:

Isıtma kontrolünde sağladığı özel güvenlik özellikleri:

• Görsel Uyarı: LED gösterge ile ısıtma sisteminin aktif olduğunu belirtme
• Soba Sembolü: Isıtma kontrolü olduğunu net şekilde tanımlama
• Çift Devre Kesme: DPST yapı ile tam güç kesimi sağlama
• Yüksek Isı Dayanımı: Isıtma kontrollerine özgü termal dayanıklılık
• Güçlendirilmiş İzolasyon: Yüksek sıcaklık ortamlarında bile güvenli izolasyon

Bu güvenlik faktörleri, ısıtma sistemlerinin kontrolünde kritik öneme sahiptir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-104-0 Geniş Işıklı Soba Anahtarı (ON-OFF Switch)

---
