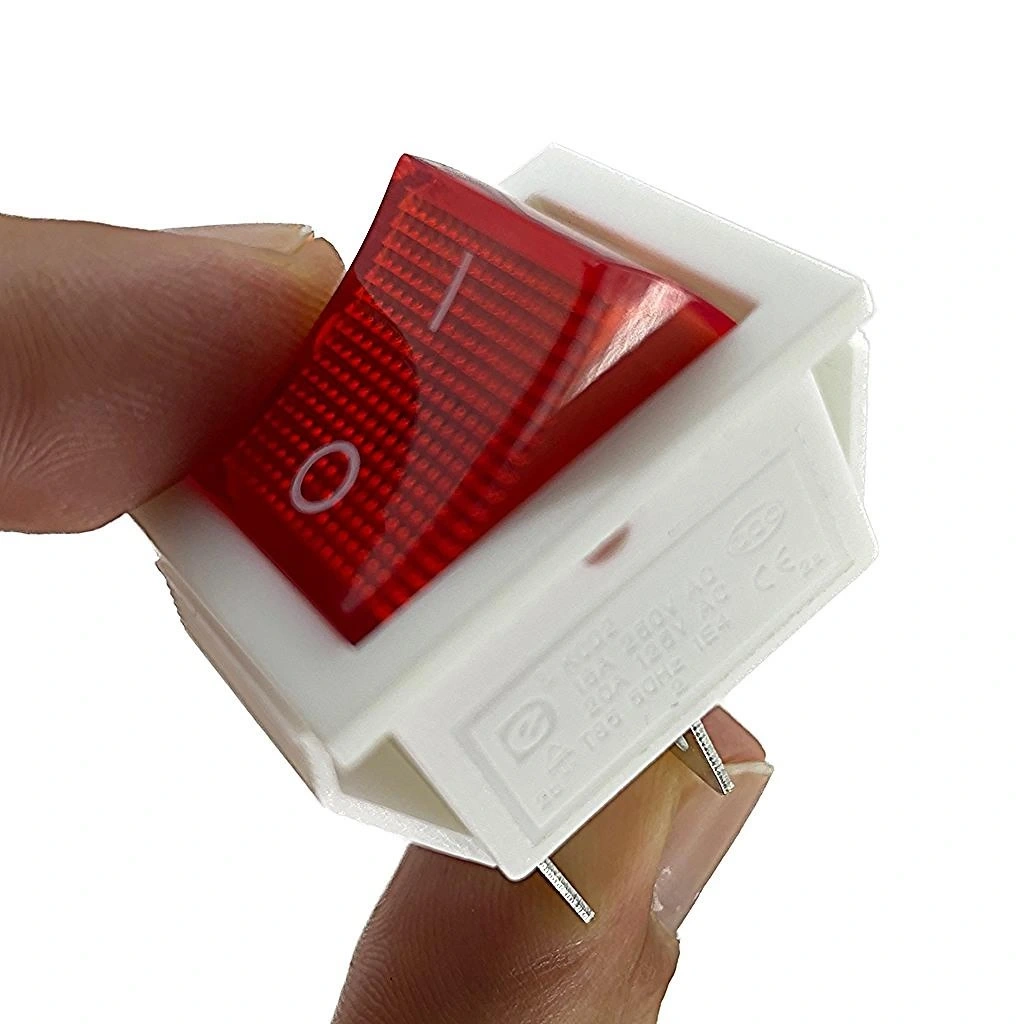

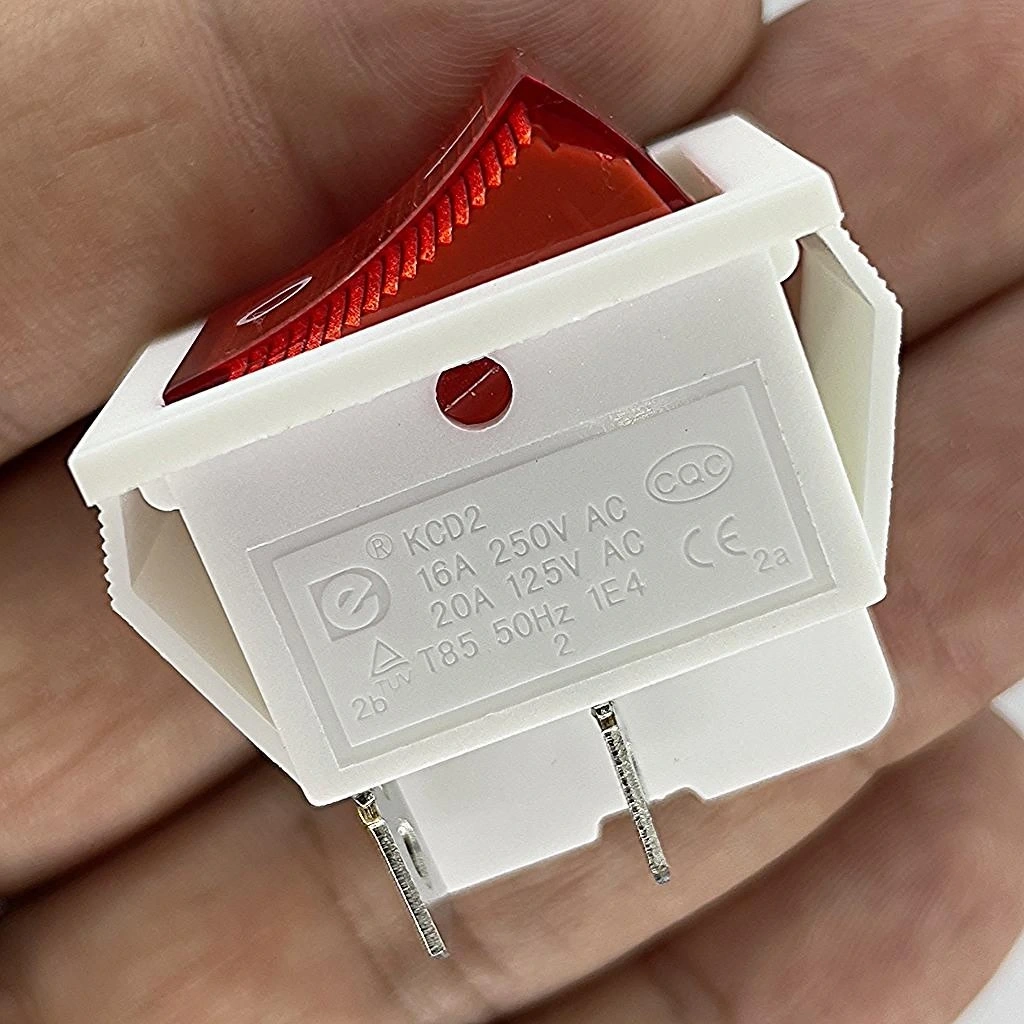

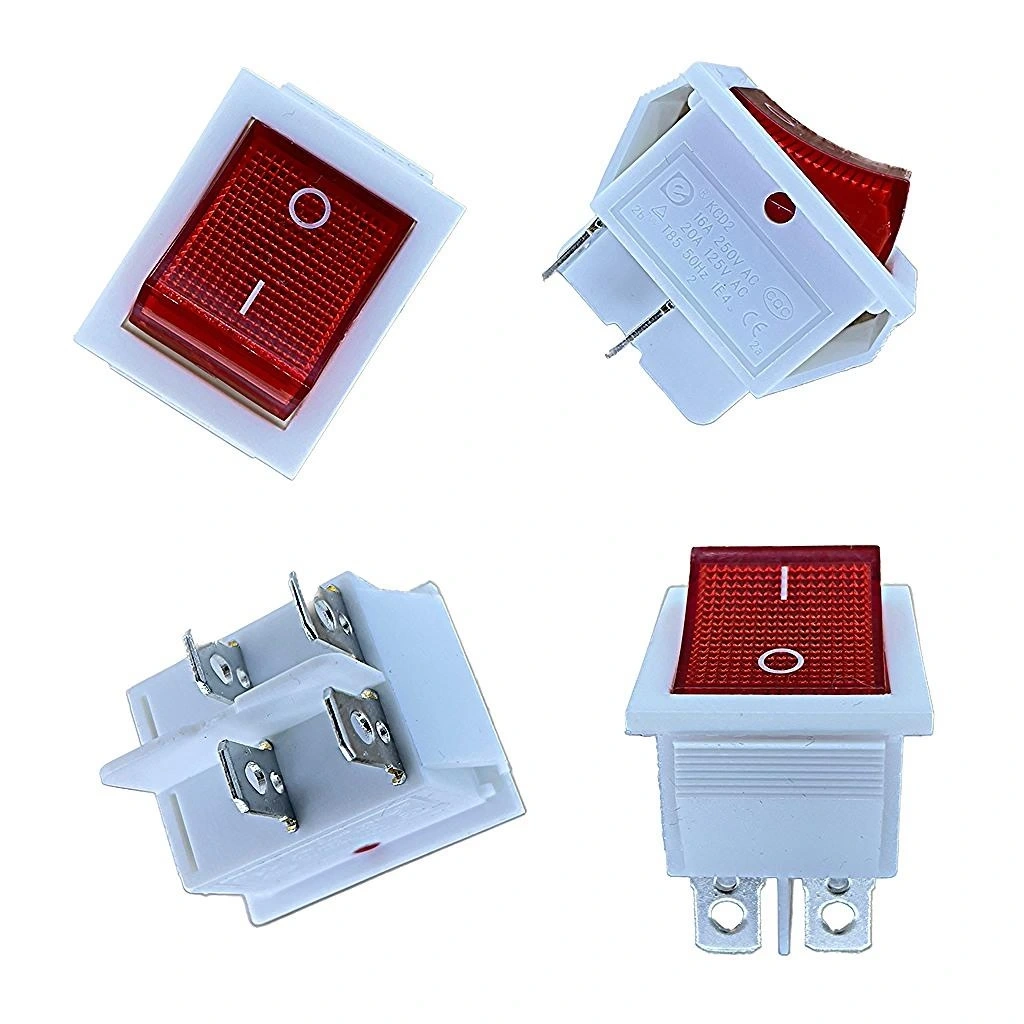

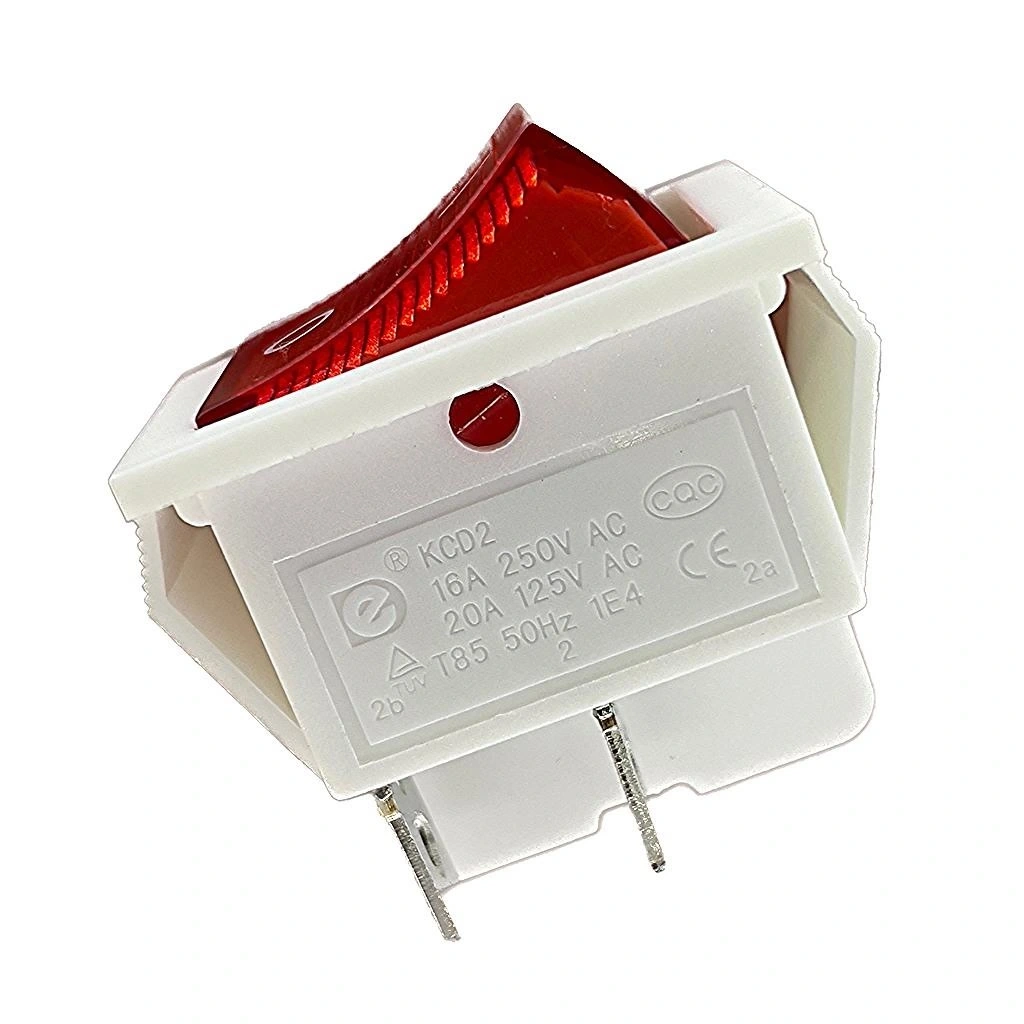

IC-104B Geniş Işıklı Anahtar On-Off Beyaz Kasa

IC-104B Geniş Işıklı Anahtar ON-OFF Beyaz Kasa

IC-104B, geniş yapıya sahip, ışıklı ON-OFF rocker (sallanan) anahtar modelidir. Beyaz renkli kasa ile estetik bir görünüm sunarken açma/kapama işlemi güvenilir bir şekilde yerine getirilir. Dahili LED göstergesi, anahtarın açık veya kapalı durumda olduğunu belirtir.

IC-104B Geniş Işıklı Anahtar, ON-OFF konfigürasyonu ve şık beyaz kasa tasarımı ile elektronik projeleriniz için modern bir kontrolcüdür. Entegre ışık göstergesi, anahtarın durumunu kolayca görmenizi sağlar ve özellikle karanlık ortamlarda kullanım kolaylığı sunar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. Beyaz kasa rengi, özellikle beyaz veya açık renkli kontrol panellerinde estetik bir görünüm sağlar.

Yüksek kaliteli malzemelerden üretilen IC-104B Geniş Işıklı Anahtar, kontrol panelleri, ev otomasyonu, tıbbi cihazlar ve açık renkli tasarımlı uygulamalar için ideal bir çözümdür.

---

Teknik Özellikler

IC-104B Geniş Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-104B
• Tip: Geniş Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4 Pin
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Kasa Rengi: Beyaz
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-104B geniş ışıklı beyaz kasa anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Modern Beyaz Tasarım: Estetik görünüm ve açık renkli panellere uyum.
• Entegre Işık Göstergesi: Anahtarın durumu hakkında görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Yüksek Kontrast: Beyaz kasa üzerinde konum işaretleri ve gösterge ışığı net görünür.
• Net Konum Göstergesi: Açık/Kapalı durumu görsel olarak kolayca anlaşılır.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu geniş ışıklı beyaz kasa anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Medikal Cihazlar: Tıbbi ekipman ve laboratuvar cihazları
• Beyaz Eşya Kontrolleri: Beyaz ev aletleri ve mutfak cihazları
• Modern Kontrol Panelleri: Açık renkli tasarıma sahip kontrol panelleri
• Estetik Otomasyonlar: İç mimari uyumlu otomasyon sistemleri
• Deniz Araçları: Tekne ve yat kontrol panelleri
• Ofis Ekipmanları: Beyaz ofis cihazları ve ekipmanları
• Aydınlatma Sistemleri: Ev ve ofis aydınlatma kontrolü
• Temiz Oda Ekipmanları: Laboratuvar ve hijyenik ortam cihazları
• Showroom Demolar: Sergi ve demonstrasyon sistemleri
• Tasarım Odaklı Projeler: Görsel estetik gerektiren uygulamalar

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

Beyaz Kasa Tasarımı ve Estetik Özellikleri

IC-104B anahtarın beyaz kasa tasarımı ve bu özelliğin sağladığı estetik avantajlar.

IC-104B anahtarın en dikkat çekici özelliği, şık ve modern görünümlü beyaz kasa tasarımıdır.

Beyaz Kasa Tasarımının Özellikleri:

Beyaz kasa tasarımının yapısal özellikleri:

• Parlak Beyaz Gövde: Işığı yansıtan pürüzsüz beyaz plastik yüzey
• Yüksek Kaliteli Malzeme: UV ışınlarına dayanıklı, solmaya karşı dirençli plastik
• Kontrast İşaretler: Beyaz gövde üzerinde koyu renkli ON/OFF işaretleri
• Ergonomik Yüzey: El ile temas eden yüzeyin pürüzsüz ve konforlu tasarımı
• Temiz Hatlar: Keskin ve düzgün kenar tasarımı

Bu tasarım özellikleri, anahtarın estetik değerini artırır ve çeşitli beyaz/açık renkli panellere uyum sağlar.

Beyaz Kasa Tasarımının Avantajları:

Beyaz kasa tasarımının estetik ve pratik avantajları:

• Modern Görünüm: Çağdaş kontrol panellerine uyumlu temiz ve şık tasarım
• Yüksek Görünürlük: Beyaz zemin üzerinde kontrastlı gösterge ve işaretlemeler
• Açık Renkli Panellere Uyum: Beyaz veya açık renkli panellerde estetik bütünlük
• Profesyonel Görünüm: Kaliteli ve düzenli kontrol paneli izlenimi
• Temiz Ortam Algısı: Özellikle tıbbi ve laboratuvar ortamlarında tercih edilen temiz görünüm

Bu avantajlar, cihazın sadece işlevsel değil, aynı zamanda estetik açıdan da değerli olmasını sağlar.

Uygun Tasarım Kombinasyonları:

Beyaz kasa anahtarın uyumlu olduğu tasarım kombinasyonları:

• Beyaz Panel Kombinasyonu: Tam beyaz veya açık gri kontrol panelleri
• Cam Panel Entegrasyonu: Şeffaf veya açık renkli cam paneller
• Paslanmaz Çelik Kombinasyonu: Parlatılmış paslanmaz çelik paneller ile kontrast
• Akrilik Panel Uyumu: Şeffaf veya açık renkli akrilik paneller
• Modern İç Mimari: Minimalist ve açık tonlu iç mekan tasarımları

Bu kombinasyonlar, cihazın mimari ve endüstriyel tasarıma uyumunu artırır.

---

LED Işık Göstergesi ve Özellikleri

IC-104B anahtarın LED ışık göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104B anahtarı, 12V DC ile çalışan entegre LED ışık göstergesi ile kullanışlı bir görsel geri bildirim sağlar.

LED Işık Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü LED
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Işık Rengi: Genellikle kırmızı (model varyasyonlarına göre değişebilir)
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

Beyaz kasa üzerindeki LED gösterge, özellikle kontrast yaratarak daha görünür hale gelir.

LED Göstergesinin Avantajları:

LED ışıklı anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu gösterme
• Durum Teyidi: Sistemin açık olduğunu görsel olarak belirtme
• Uzaktan Görünürlük: Uzak mesafeden bile anahtarın durumunu görebilme
• Düşük Enerji Tüketimi: Minimum elektrik tüketimi ile uzun süreli kullanım
• Kullanıcı Dostu Arayüz: Kontrol panelinde kolay navigasyon sağlar

Beyaz kasa üzerindeki LED gösterge, özellikle kontrast yaratarak daha görünür hale gelir.

LED Bağlantı Özellikleri:

LED göstergesinin bağlantı detayları:

• Ayrı LED Terminalleri: Anahtarın arka kısmında LED için özel bağlantı noktaları
• Polarite İşaretleri: Doğru bağlantı için (+) ve (-) işaretli terminaller
• İç Direnç: Çoğu modelde dahili akım sınırlayıcı direnç bulunur
• Bağımsız Kontrol: LED göstergesinin kontak durumundan bağımsız kullanılabilme özelliği
• Paralel Bağlantı: Ortak güç kaynağından birden fazla anahtarın LED'lerini besleyebilme

Doğru LED bağlantısı, anahtarın görsel geri bildirim fonksiyonunu en iyi şekilde kullanabilmeyi sağlar.

---

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-104B geniş anahtarın 4 pin DPST yapısı ve detaylı bağlantı özellikleri.

IC-104B geniş anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Bağlantı Senaryoları:

4 pinli DPST yapısı aşağıdaki bağlantı senaryolarında kullanılır:

• Standart DPST Bağlantısı: İki bağımsız devreyi aynı anda kontrol etme
• Çift Güç Kontrolü: İki ayrı güç devresini tek anahtarla yönetme
• Güç ve Sinyal Kontrolü: Ana güç ve kontrol/sinyal devresini birlikte yönetme
• Faz-Nötr Kontrolü: AC devrelerde hem faz hem nötr hattı kesme
• Pozitif-Negatif Kontrolü: DC devrelerde hem pozitif hem negatif hattı kesme
• Stereo Sistemler: Sağ ve sol kanal güç kontrolü için tek anahtar kullanma

Bu çok yönlü bağlantı yapısı, IC-104B anahtarını çeşitli elektronik uygulamalar için ideal kılar.

---

Modern Kontrol Panelleri ve Medikal Uygulamalar

IC-104B beyaz kasa ışıklı anahtarın modern kontrol panelleri ve medikal uygulamalardaki kullanımı.

IC-104B beyaz kasa ışıklı anahtar, estetik tasarımı ve temiz görünümü ile modern kontrol panelleri ve medikal cihazlar için ideal bir kontrol elemanıdır.

Modern Kontrol Panellerindeki Kullanımı:

Çağdaş tasarımlı kontrol panellerindeki uygulama alanları:

• Minimalist Kontrol Sistemleri: Sade ve şık tasarımlı modern cihazlar
• Akıllı Ev Sistemleri: Ev otomasyon panelleri ve kontrol merkezleri
• Cam Panel Entegrasyonları: Şeffaf veya opak cam panellerde kullanım
• Tasarım Odaklı Cihazlar: Görsel estetiğin önemli olduğu premium cihazlar
• Showroom Demolar: Sergi ve tanıtım amaçlı sistemler

Beyaz kasa tasarımı, bu tür uygulamalarda modern ve profesyonel bir görünüm sağlar.

Medikal Cihaz Uygulamaları:

Tıbbi ekipman ve laboratuvar cihazlarındaki kullanım alanları:

• Laboratuvar Analizörleri: Tıbbi test ve analiz cihazları
• Sterilizasyon Ekipmanları: Otoklavlar ve sterilizasyon sistemleri
• Dental Ekipmanlar: Diş üniteleri ve dental cihazlar
• Medikal Görüntüleme: Röntgen, ultrason gibi görüntüleme cihazları
• Hasta Monitörleri: Yaşamsal bulgu izleme sistemleri

Beyaz renk, medikal cihazlarda tercih edilen temizlik ve hijyen algısını güçlendirir.

Tasarım ve Estetik Avantajları:

Modern ve medikal uygulamalarda beyaz kasa tasarımının avantajları:

• Temizlik Algısı: Beyaz renk, temizlik ve hijyen hissi uyandırır
• Profesyonel Görünüm: Düzenli ve kaliteli cihaz izlenimi verir
• Mimari Uyumluluk: Modern iç mekan tasarımlarıyla uyum sağlar
• Kullanıcı Dostu Görsellik: İşlevlerin görsel olarak kolay tanımlanmasını sağlar
• Psikolojik Etki: Beyaz renk, medikal ortamlarda güven ve profesyonellik hissi uyandırır

Bu avantajlar, cihazın teknik özelliklerinin yanı sıra, kullanıcı deneyimini de olumlu etkiler.

Kolay Temizlik ve Bakım:

Beyaz kasa anahtarın temizlik avantajları:

• Toz Görünürlüğü: Beyaz yüzeyde toz ve kirler kolay fark edilir, temizliği kolaylaştırır
• Dezenfeksiyon Uyumluluğu: Birçok dezenfektan maddeye karşı dayanıklı yapı
• Yüzey Temizliği: Pürüzsüz yüzey, kolay silme ve temizleme imkanı sağlar
• Solmaya Dirençli: UV ışınlarına dayanıklı malzeme, uzun süre renk stabilitesi sağlar
• Hijyen Standartları: Tıbbi ortamlardaki temizlik protokollerine uygun yapı

Bu özellikler, özellikle temizlik ve hijyenin kritik olduğu ortamlarda büyük avantaj sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-104B Geniş Işıklı Anahtar (ON-OFF, Beyaz Kasa)

---
