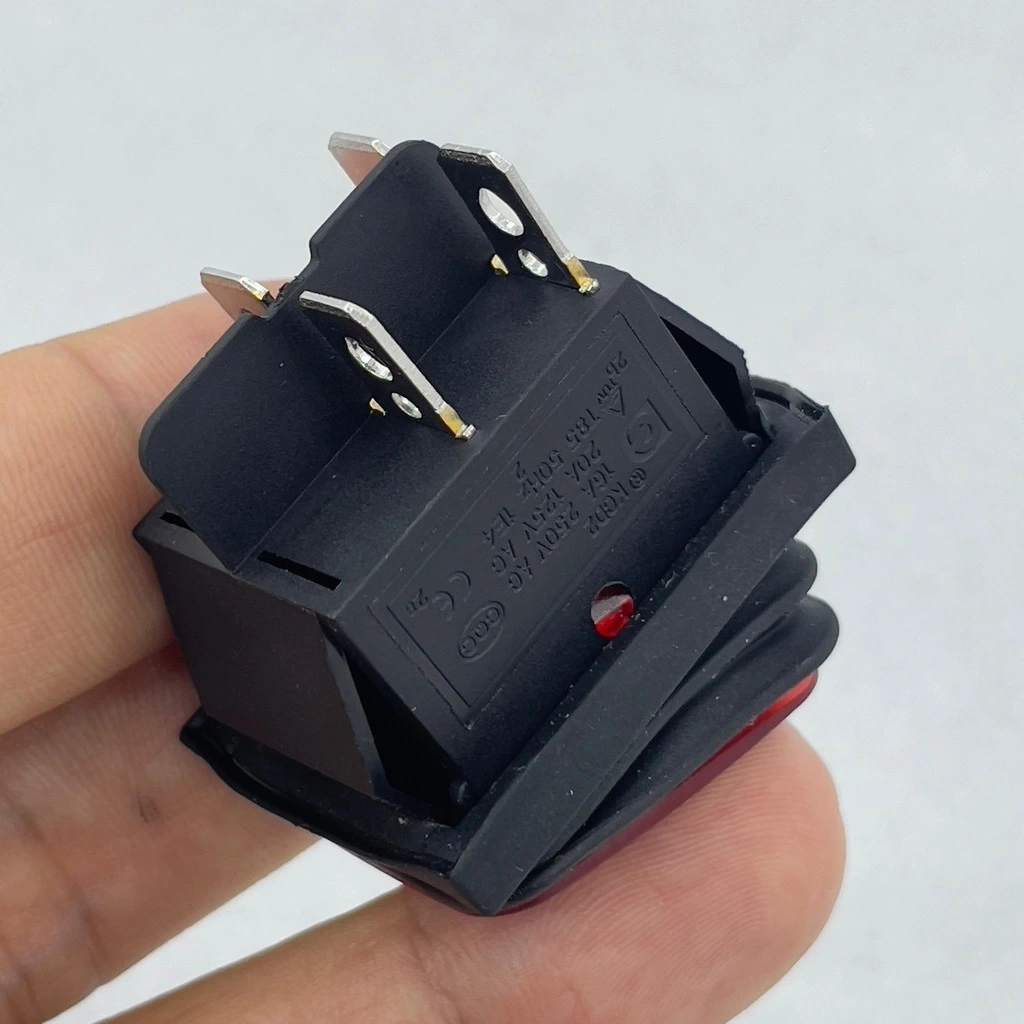

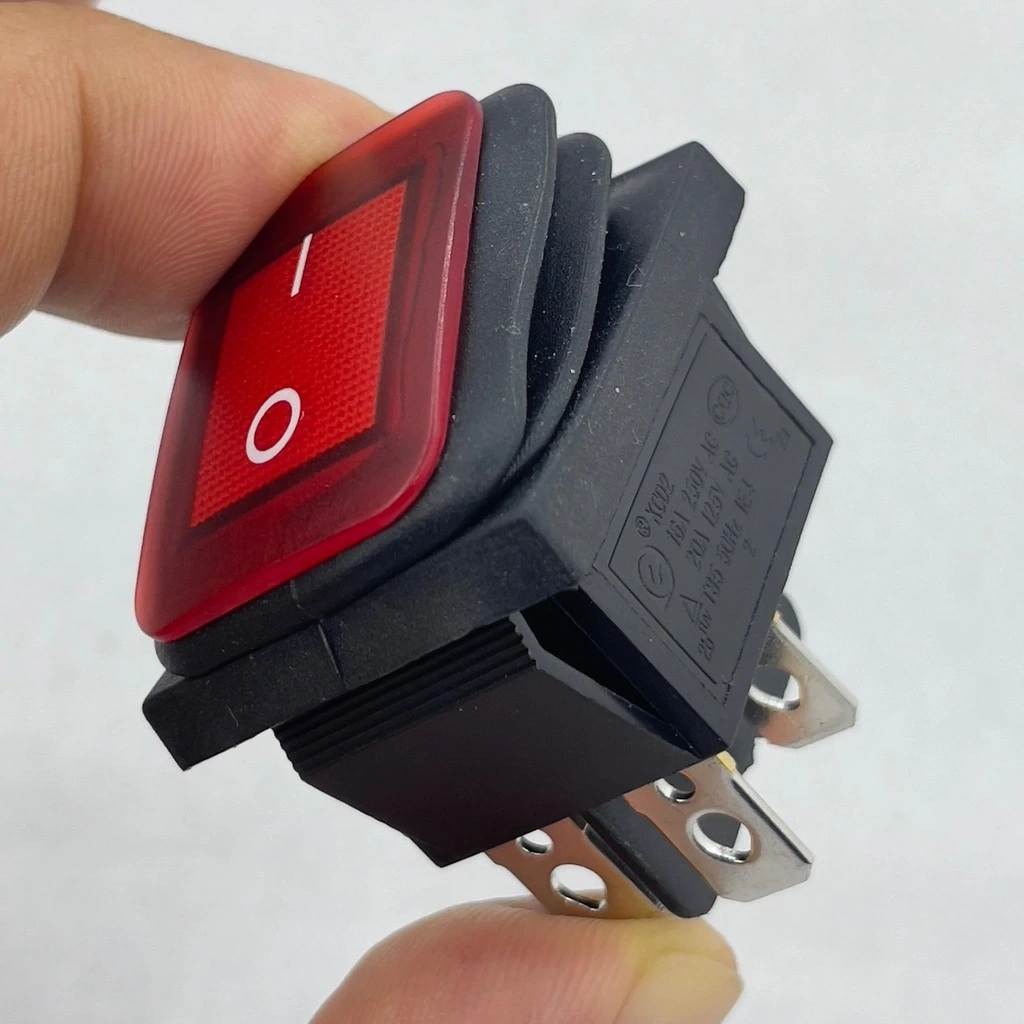

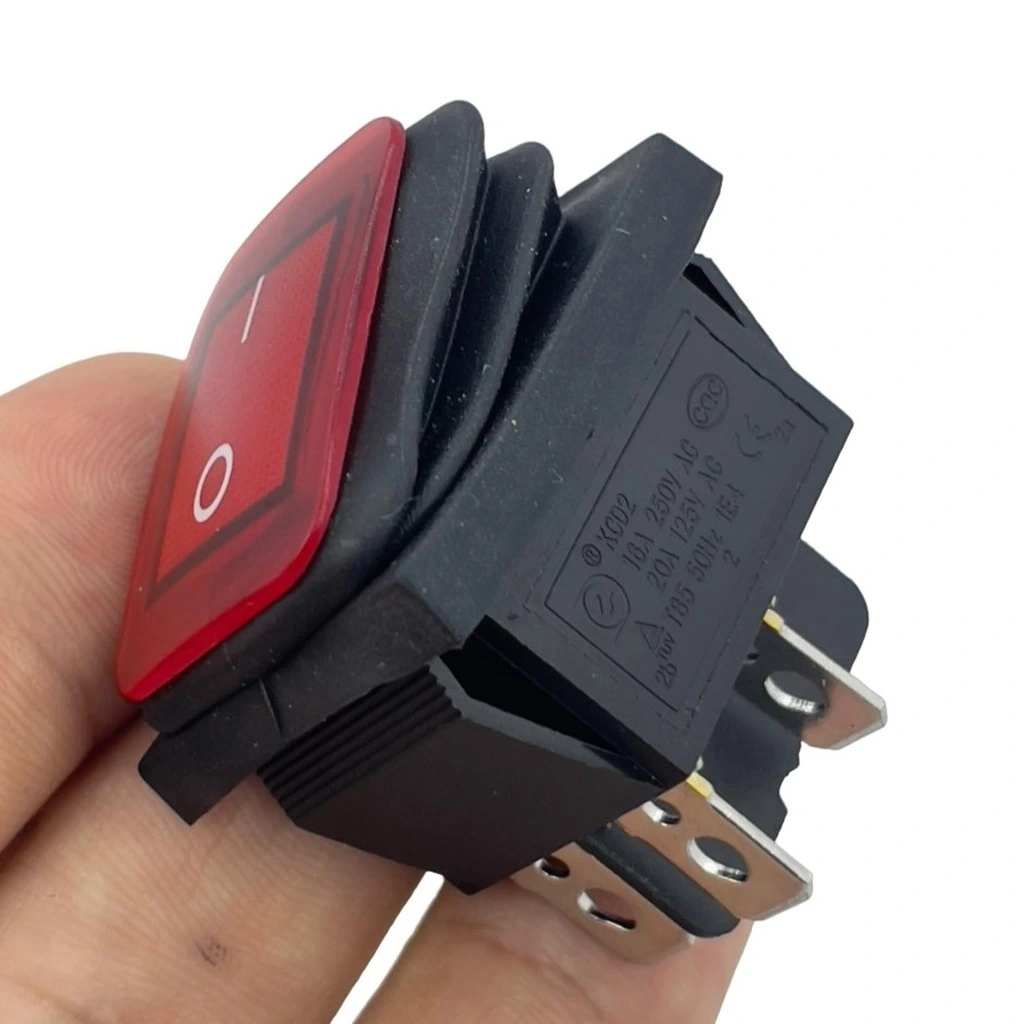

IC-104W Geniş Körüklü Işıklı Anahtar On-Off 4P Kırmızı

IC-104W Geniş Körüklü Işıklı Anahtar ON-OFF 4P Kırmızı

IC-104W Geniş Körüklü Işıklı Anahtar, elektrik devrelerinde kullanılan bir anahtardır. Bu model, geniş ve körüklü bir yapısı bulunur ve üzerinde bir ışık göstergesi bulunur. "ON-OFF" ifadesi, anahtarın iki pozisyonlu olduğunu gösterir. İlk konum "ON" (açık) konumudur, ikinci konum ise "OFF" (kapalı) konumudur.

IC-104W Geniş Körüklü Işıklı Anahtar, ON-OFF konfigürasyonu ve 4 pinli bağlantı özelliği ile elektronik projeleriniz için dayanıklı bir kontrolcüdür. Kırmızı LED göstergesi ve koruyucu körük tasarımı, zorlu çevre koşullarında bile güvenilir kullanım sağlar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. Çevresel etkenlerden koruyan körüklü yapısı, dış mekan ve nemli ortam uygulamaları için idealdir.

Yüksek kaliteli malzemelerden üretilen IC-104W Geniş Körüklü Işıklı Anahtar, endüstriyel kontrol sistemleri, acil durum kontrolleri, güvenlik uygulamaları ve zorlu çevre koşullarında kullanım için mükemmel bir çözümdür.

---

Teknik Özellikler

IC-104W Geniş Körüklü Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-104W
• Tip: Geniş Körüklü Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Koruma Özelliği: Körüklü Yapı (Su ve Toz Korumalı)
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Rengi: Kırmızı
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC

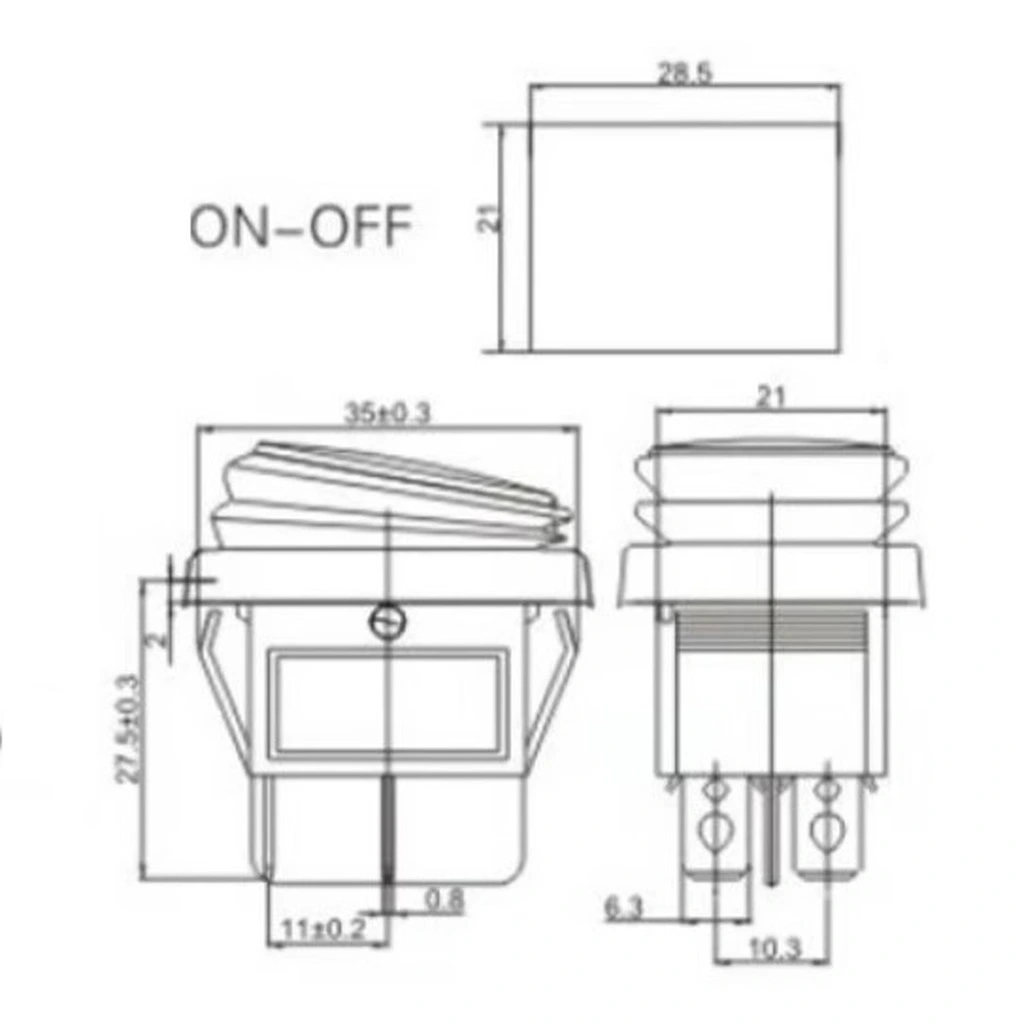

• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Körük Malzemesi: Elastik Silikon Kauçuk
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah gövde, Kırmızı ışık
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP54 (toz ve su sıçramasına karşı koruma)

---

Kullanım Avantajları

IC-104W geniş körüklü ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Su ve Toz Koruması: Körüklü yapı ile çevresel etkenlerden koruma.
• Entegre Kırmızı Işık: Anahtarın durumu hakkında dikkat çekici görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Arttırılmış Dayanıklılık: Zorlu ortam koşullarına uygun tasarım.
• Net Konum Göstergesi: Açık/Kapalı durumu görsel olarak kolayca anlaşılır.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu geniş körüklü ışıklı anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Acil Durum Kontrolleri: Kritik güç kesme ve güvenlik sistemleri
• Dış Mekan Uygulamaları: Bahçe ekipmanları, dış aydınlatma kontrolleri
• Denizcilik Ekipmanları: Tekne, yat ve deniz araçları kontrolü
• Nemli Ortamlar: Banyo, mutfak, yüzme havuzu ekipmanları
• Endüstriyel Kontrol Panelleri: Toz ve neme maruz kalan fabrika ortamları
• Güvenlik Sistemleri: Alarm ve acil durum devre kontrolü
• Araç İçi Kontroller: ATV, karavan, özel araç panelleri
• Taşınabilir Ekipmanlar: Jeneratör, pompa, kompresör kontrolleri
• Kritik Sistemler: Kırmızı gösterge ile önemli sistemlerin belirtilmesi
• Uyarı Gerektiren Fonksiyonlar: Kırmızı ışıklı gösterge ile tehlike bildirimi

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

Körüklü Yapı ve Su/Toz Koruma Özellikleri

IC-104W geniş anahtarın körüklü yapısı ve su/toz koruma özelliklerinin detayları.

IC-104W geniş anahtarın en önemli özelliği, dış etkenlere karşı koruma sağlayan özel körüklü tasarımıdır.

Körüklü Yapının Özellikleri:

Körüklü yapı, anahtarın hareketli parçalarını ve kontaklarını çevresel tehditlerden korur:

• Elastik Silikon Körük: Anahtar mekanizması ve panel arasında esnek bir koruyucu bariyer oluşturur.
• Çepeçevre Sızdırmazlık: Panel yüzeyi ile tam temas sağlayarak sızdırmazlık contası görevi görür.
• Hareketli Tasarım: Anahtar kullanılırken körük esneyerek harekete izin verir, konumdan bağımsız koruma sağlar.
• Uzun Ömürlü Malzeme: UV dayanımlı, yaşlanmaya karşı dirençli silikon kauçuk yapı uzun süreli koruma sağlar.

Bu körüklü yapı, standart anahtarlarda bulunmayan önemli bir koruma katmanı sunar.

IP54 Koruma Standardı:

IC-104W anahtarı, körüklü yapısı sayesinde IP54 koruma standardına uygunluk gösterir:

• İlk Rakam (5): Toza karşı koruma. Toz girişi tamamen engellenemez, ancak cihazın normal çalışmasını etkileyecek miktarda toz girişi olmaz.
• İkinci Rakam (4): Suya karşı koruma. Her yönden gelen su sıçramalarına karşı koruma sağlar.

Bu koruma seviyesi, anahtarın zorlu çevre koşullarında güvenilir şekilde çalışmasını sağlar.

Koruma Avantajları:

Körüklü yapının sağladığı koruma avantajları:

• Nem ve Su Direnci: Yağmur, su sıçraması ve yüksek nemli ortamlarda güvenilir çalışma
• Toz Koruması: İnce toz parçacıklarının mekanizmaya girmesini engelleme
• Kimyasal Buhar Direnci: Hafif kimyasal buharlara karşı kontak koruması
• Temizlik Kolaylığı: Yüzeyin temizlik maddelerine dayanıklı olması
• Uzun Ömür: Korozyon ve oksitlenmeye karşı direnç

Bu özellikler, standart anahtarların kullanılamayacağı zorlu ortamlarda IC-104W'nin tercih edilmesini sağlar.

---

Kırmızı LED Göstergesi ve Özellikleri

IC-104W anahtarın kırmızı LED göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104W anahtarı, entegre kırmızı LED göstergesi ile görsel geri bildirim ve kolay tanımlama imkanı sunar.

Kırmızı LED Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü kırmızı LED
• Işık Rengi: Net ve dikkat çekici kırmızı (620-630nm dalga boyu)
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

Kırmızı Rengin Anlamı ve Kullanımı:

Kırmızı renk, endüstriyel kontrol sistemlerinde özel bir anlam taşır:

• Tehlike/Acil Durum: Kırmızı renk, evrensel olarak tehlike, uyarı veya acil durum anlamına gelir.
• Durdurma/Kapatma: Genellikle bir sistemi veya fonksiyonu durdurmak için kullanılır.
• Kritik Fonksiyon: Önemli veya kritik sistemleri belirtmek için tercih edilir.
• Yüksek Öncelik: Kırmızı gösterge, diğer renklerden daha yüksek öncelikli bir durumu belirtir.
• Maksimum Görünürlük: Kırmızı ışık, tüm renkler içinde en uzak mesafeden görülebilir olanıdır.

Bu nedenle, kırmızı LED göstergeli anahtar, acil durum kontrolleri ve kritik sistemler için idealdir.

LED Göstergesinin Avantajları:

Kırmızı LED'li anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu net şekilde gösterme
• Durum Teyidi: Sistemin aktif olduğunu dikkat çekici şekilde belirtme
• Acil Durum Tanımlama: Kriz durumlarında hızlı bulunabilme ve kullanılabilme
• Uyarı İşlevi: Kullanıcıları tehlikeli durumlar konusunda uyarma
• Kullanıcı Dostu Arayüz: Karmaşık kontrol panellerinde kritik kontrolleri belirginleştirme

Özellikle acil durum ve güvenlik sistemlerinde kırmızı gösterge, hayati önem taşır.

---

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-104W geniş körüklü anahtarın 4 pin DPST yapısı ve detaylı bağlantı özellikleri.

IC-104W geniş körüklü anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Bağlantı Senaryoları:

4 pinli DPST yapısı aşağıdaki bağlantı senaryolarında kullanılır:

• Standart DPST Bağlantısı: İki bağımsız devreyi aynı anda kontrol etme
• Çift Güç Kontrolü: İki ayrı güç devresini tek anahtarla yönetme
• Güç ve Sinyal Kontrolü: Ana güç ve kontrol/sinyal devresini birlikte yönetme
• Faz-Nötr Kontrolü: AC devrelerde hem faz hem nötr hattı kesme
• Pozitif-Negatif Kontrolü: DC devrelerde hem pozitif hem negatif hattı kesme
• Acil Durum Devresi: Ana ve yedek acil durum sistemlerini kontrol etme

Bu çok yönlü bağlantı yapısı, IC-104W anahtarını çeşitli elektronik uygulamalar için ideal kılar.

---

Acil Durum ve Güvenlik Sistem Uygulamaları

IC-104W kırmızı göstergeli anahtarın acil durum ve güvenlik sistemlerindeki kullanımı.

IC-104W kırmızı LED göstergeli anahtar, evrensel olarak tehlike ve acil durum anlamına gelen kırmızı renk sayesinde, güvenlik ve acil durum sistemlerinde ideal bir kontrol elemanıdır.

Acil Durum Kontrol Uygulamaları:

Acil durum ve kriz yönetimi sistemlerindeki kullanım alanları:

• Acil Güç Kesme: Tehlikeli durumlarda hızlı güç kesimi ve sistem durdurma
• Yangın Alarm Kontrolleri: Yangın alarm ve söndürme sistemlerinin aktivasyonu
• Tahliye Sistemleri: Acil çıkış ve tahliye prosedürlerinin başlatılması
• Medikal Acil Durum: Hastane ve sağlık kurumlarındaki acil müdahale sistemleri
• Kritik Sistem Kesme: Arıza durumunda kritik sistemlerin güvenli şekilde kapatılması

Körüklü yapısı, zorlu koşullarda bile güvenilir acil durum kontrolü sağlar.

Güvenlik Sistem Uygulamaları:

Güvenlik ve koruma sistemlerindeki kullanım senaryoları:

• Alarm Aktivasyonu: Güvenlik alarm sistemlerinin manuel tetiklenmesi
• Acil Çağrı Başlatma: Yardım çağrısı ve SOS sinyali gönderme
• Güvenlik Kilitleme: Tehlikeli bölgelerin kilitlenmesi ve izolasyonu
• Ekipman Koruma: Hassas ekipmanların güvenli şekilde kapatılması
• Erişim Kontrolü: Kritik alanlara erişim yönetimi ve kontrolü

Kırmızı LED göstergesi, bu kritik kontrollerin hızla tanımlanmasını sağlar.

Endüstriyel Güvenlik Uygulamaları:

Fabrika ve üretim ortamlarındaki güvenlik kullanımları:

• Acil Durdurma Sistemleri: Tehlikeli makinelerin hızlı durdurulması
• Bakım Kilitleri: Bakım sırasında ekipmanların güvenli izolasyonu
• Proses Durdurma: Tehlikeli üretim süreçlerinin acil durdurulması
• Robotik Kontrol: Otomatik sistemlerin acil durumda durdurulması
• Tehlikeli Malzeme Kontrolü: Kimyasal ve tehlikeli madde sistemlerinin güvenli yönetimi

IP54 koruma sınıfı, endüstriyel ortamlarda güvenilir çalışmayı garanti eder.

Kırmızı Göstergenin Psikolojik Etkisi:

Acil durum kontrollerinde kırmızı rengin psikolojik avantajları:

• Aciliyet Hissi: Kırmızı renk, insan beyninde hızlı tepki ve aciliyet duygusu uyandırır
• Dikkat Çekme: Tüm renkler arasında en hızlı fark edilen ve dikkat çeken renktir
• Evrensel Anlam: Kültürden bağımsız olarak tüm dünyada tehlike ve acil durum anlamına gelir
• Stres Altında Tanıma: Panik ve stres durumlarında bile kolay tanınır ve hatırlanır
• Hızlı Karar Verme: Kırmızı renkli kontroller, acil durumlarda hızlı karar vermeyi teşvik eder

Bu psikolojik etkiler, kriz durumlarında hızlı ve doğru müdahaleyi destekler.

---

Dış Mekan ve Denizcilik Uygulamaları

IC-104W geniş körüklü anahtarın dış mekan ve denizcilik uygulamalarındaki kullanımı.

IC-104W geniş körüklü anahtar, su ve toz korumalı yapısı sayesinde dış mekan ve denizcilik uygulamaları için ideal bir kontrol elemanıdır.

Dış Mekan Uygulamaları:

Açık hava ve dış mekan kullanım senaryoları:

• Bahçe Aydınlatma Kontrolü: Dış mekan ışıklandırma sistemleri
• Sulama Sistemleri: Bahçe ve tarımsal sulama kontrolleri
• Havuz Ekipmanları: Pompa, filtre ve aydınlatma kontrolü
• Güvenlik Sistemleri: Dış mekan güvenlik kamera ve sensör kontrolü
• Garaj ve Depo Ekipmanları: Nemli ve tozlu ortamlardaki aletlerin kontrolü

Körüklü yapısı sayesinde yağmur, kar ve çiy gibi nem kaynaklarına maruz kalan ortamlarda güvenli çalışır.

Denizcilik Uygulamaları:

Tekne, yat ve deniz araçlarında kullanım alanları:

• Ana Elektrik Sistemleri: Tekne ve yatlarda elektrik devrelerinin kontrolü
• Navigasyon Ekipmanları: Seyir aydınlatması ve elektronik kontrol
• Pompa Sistemleri: Sintine, tatlı su ve atık su pompa kontrolü
• Deniz Tipi Jeneratörler: Yedek güç sistemlerinin kontrolü
• Balıkçı Teknesi Ekipmanları: Vinç, ışıklandırma ve yardımcı sistem kontrolü

Tuzlu su ortamına dayanıklı yapısı, deniz koşullarında uzun ömürlü kullanım sağlar.

Kırmızı LED'in Dış Mekan ve Denizcilik Uygulamalarındaki Avantajları:

Kırmızı göstergenin açık hava kullanım avantajları:

• Uzak Mesafeden Görünürlük: Kırmızı ışık, uzak mesafelerden bile kolayca fark edilebilir
• Gece Görüşünü Koruma: Kırmızı ışık, gece görüş adaptasyonunu en az etkileyen renktir
• Zorlu Hava Koşullarında Görünürlük: Sis, yağmur gibi koşullarda bile iyi görünürlük sağlar
• Denizcilik Standartlarına Uygunluk: Kırmızı renk, denizcilik uygulamalarında acil durumlar için standarttır
• Acil Durum Tanımlama: Deniz şartlarında hızlı acil durum kontrolü tanımlama imkanı

Bu özellikler, özellikle zorlu hava ve deniz koşullarında kritik önem taşır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-104W Geniş Körüklü Işıklı Anahtar (ON-OFF, 4P, Kırmızı)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
