IC-104W-S Körüklü Geniş Işıklı Kırmızı Anahtar 30A ON-OFF 4P

IC-104W-S Körüklü Geniş Işıklı Kırmızı Anahtar 30A ON-OFF 4P

IC104W-S Geniş Işıklı Kırmızı 4P Körüklü Anahtar, elektrik devrelerinde kullanılan bir anahtar türüdür. Geniş yapısı, 4 kutuplu ve körüklü bir tasarıma sahiptir.

Anahtarın üzerindeki kırmızı ışık göstergesi, devrenin açık olduğunu belirtir. Körüklü tasarımı, kullanıcının eliyle kolayca algılanmasını sağlar.

IC-104W-S Körüklü Geniş Işıklı Kırmızı Anahtar, 30A yüksek akım kapasitesi, ON-OFF konfigürasyonu ve 4 pinli bağlantı özelliği ile ağır hizmet uygulamaları için tasarlanmış güçlü bir kontrolcüdür. Kırmızı LED göstergesi ve koruyucu körük tasarımı, zorlu çevre koşullarında bile güvenilir kullanım sağlar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. Çevresel etkenlerden koruyan körüklü yapısı, dış mekan ve nemli ortam uygulamaları için idealdir.

Yüksek kaliteli malzemelerden üretilen IC-104W-S Körüklü Geniş Işıklı Kırmızı Anahtar, endüstriyel kontrol sistemleri, ağır hizmet uygulamaları, yüksek güçlü ekipman kontrolü ve zorlu çevre koşullarında kullanım için mükemmel bir çözümdür.

---

Teknik Özellikler

IC-104W-S Körüklü Geniş Işıklı Kırmızı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-104W-S
• Tip: Körüklü Geniş Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Akım Kapasitesi: 30A
• Form Faktörü: Geniş Tasarım
• Koruma Özelliği: Körüklü Yapı (Su ve Toz Korumalı)
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Rengi: Kırmızı
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC

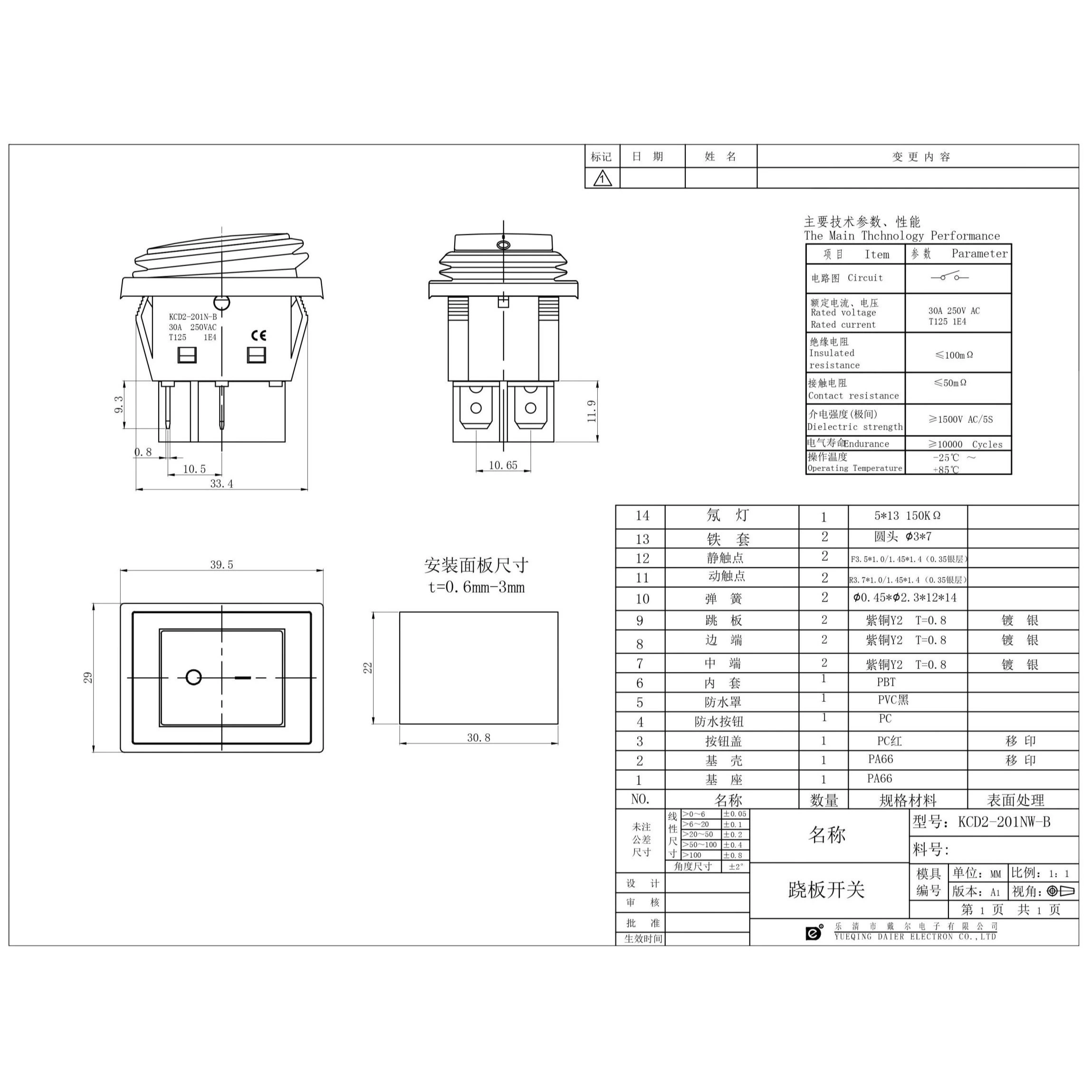

• Boyutlar: Yaklaşık 35x28mm (ön panel)
• Montaj Deliği: Yaklaşık 25mm (yuvarlak)
• Körük Malzemesi: Elastik Silikon Kauçuk
• Voltaj Değeri: 250V AC
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah gövde, Kırmızı ışık
• Kontak Malzemesi: Gümüş Alaşım (Yüksek Akım Kapasiteli)
• Kontak Direnci: <5 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >100,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Lehimleme ve Vida Bağlantı
• Koruma Sınıfı: IP54 (toz ve su sıçramasına karşı koruma)

---

Kullanım Avantajları

IC-104W-S körüklü geniş ışıklı kırmızı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Akım Kapasitesi: 30A değeri ile güçlü cihazları kontrol edebilme.
• Su ve Toz Koruması: Körüklü yapı ile çevresel etkenlerden koruma.
• Entegre Kırmızı Işık: Anahtarın durumu hakkında görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Uzun Mekanik Ömür: 100,000+ işlem döngüsü ile dayanıklı kullanım.
• Geniş Sıcaklık Aralığı: -25°C ile +85°C arasında güvenilir çalışma.
• Kolay Görünürlük: Kırmızı ışık ile karanlık ortamlarda bile kolay tanımlama.

---

İdeal Kullanım Alanları

Bu körüklü geniş ışıklı yüksek akım anahtarının tipik kullanım alanları aşağıda listelenmiştir.

• Ağır Hizmet Ekipmanları: İş makineleri, endüstriyel tesis ekipmanları
• Denizcilik Uygulamaları: Tekne, yat ve deniz araçları elektrik sistemleri
• Yüksek Güçlü Motorlar: Sanayi tipi motor ve pompa kontrolü
• Araç ve Karavan Elektrik Sistemleri: Ağır hizmet araç kontrolleri
• Dış Mekan Elektrik Sistemleri: Hava koşullarına maruz kalan kontrol sistemleri
• İnşaat Ekipmanları: Vinç, kaldıraç ve inşaat makineleri
• Tarım Makineleri: Traktör ve zirai ekipman kontrolleri
• Jeneratör Kontrol Panelleri: Yüksek güçlü jeneratör kontrolü
• Endüstriyel Fırınlar: Yüksek güçlü ısıtma sistemleri
• Acil Durum Sistemleri: Kritik güç kesme ve yönlendirme sistemleri

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

30A Yüksek Akım Kapasitesi ve Avantajları

IC-104W-S anahtarın 30A yüksek akım kapasitesi ve bu özelliğin sağladığı avantajlar.

IC-104W-S anahtarın en önemli özelliklerinden biri, standart anahtarlardan çok daha yüksek olan 30A akım kapasitesidir.

30A Akım Kapasitesinin Anlamı:

30 Amperlik akım kapasitesi, anahtarın ne tür yükleri güvenle kontrol edebileceğini belirler:

• Güç Kapasitesi: 250V AC'de 30A = 7500W güç taşıyabilme yeteneği
• Sürekli Akım Taşıma: Uzun süreli yüksek akımlı yükleri kesintisiz kontrol edebilme
• Ani Yük Dayanımı: Motor çalıştırma gibi anlık yüksek akımlara karşı dayanıklılık
• Düşük Kontak Direnci: 5 mΩ'dan düşük direnç ile minimum ısınma ve enerji kaybı
• Güçlendirilmiş Kontaklar: Yüksek akım taşıma kapasitesi için özel tasarlanmış gümüş alaşım kontaklar

Bu yüksek akım kapasitesi, özellikle endüstriyel ve ağır hizmet uygulamalarında kritik öneme sahiptir.

Yüksek Akım Kontrol Avantajları:

30A kapasiteli anahtarın sağladığı temel avantajlar:

• Röle İhtiyacını Ortadan Kaldırma: Birçok uygulamada röleli kontrol sistemlerine gerek olmadan doğrudan yük kontrolü
• Güvenilir Anahtar Ömrü: Yüksek akım için tasarlanmış yapı sayesinde uzun süreli güvenilir kullanım
• Azaltılmış Isınma: Düşük kontak direnci nedeniyle minimuma indirilmiş ısı üretimi
• Tek Noktadan Kontrol: Yüksek güçlü sistemleri doğrudan kontrol edebilme yeteneği
• Çoklu Cihaz Yönetimi: Birden fazla düşük güçlü cihazı aynı anda kontrol edebilme

Bu avantajlar, güç sistemleri ve ağır hizmet uygulamalarında daha basit, güvenilir ve kompakt kontrol sistemleri oluşturulmasına olanak tanır.

İdeal Yüksek Akım Uygulamaları:

30A kapasiteli anahtarın en uygun kullanım alanları:

• DC Motor Kontrolü: 12V/24V sistemlerde yüksek güçlü (360W-720W) motorları doğrudan kontrol
• İnverter Sistemleri: Yüksek kapasiteli inverter ve güç dönüştürücü sistemleri
• Solar Enerji Sistemleri: Güneş paneli bağlantı ve kontrol uygulamaları
• Batarya Bağlantı Sistemleri: Yüksek kapasiteli batarya sistemlerinde güç kontrolü
• Endüstriyel Isıtıcılar: Yüksek güçlü rezistif ısıtıcı elemanların kontrolü

Bu anahtar, yüksek akım gerektiren uygulamalarda güvenilir, uzun ömürlü ve ekonomik bir çözüm sunar.

---

Körüklü Yapı ve Su/Toz Koruma Özellikleri

IC-104W-S anahtarın körüklü yapısı ve su/toz koruma özelliklerinin detayları.

IC-104W-S anahtarın önemli özelliklerinden biri, dış etkenlere karşı koruma sağlayan özel körüklü tasarımıdır.

Körüklü Yapının Özellikleri:

Körüklü yapı, anahtarın hareketli parçalarını ve kontaklarını çevresel tehditlerden korur:

• Elastik Silikon Körük: Anahtar mekanizması ve panel arasında esnek bir koruyucu bariyer oluşturur.
• Çepeçevre Sızdırmazlık: Panel yüzeyi ile tam temas sağlayarak sızdırmazlık contası görevi görür.
• Hareketli Tasarım: Anahtar kullanılırken körük esneyerek harekete izin verir, konumdan bağımsız koruma sağlar.
• Uzun Ömürlü Malzeme: UV dayanımlı, yaşlanmaya karşı dirençli silikon kauçuk yapı uzun süreli koruma sağlar.
• Güçlendirilmiş Tasarım: Yüksek akım kapasiteli anahtarı desteklemek için özel olarak güçlendirilmiş yapı.

Bu körüklü yapı, standart anahtarlarda bulunmayan önemli bir koruma katmanı sunar.

IP54 Koruma Standardı:

IC-104W-S anahtarı, körüklü yapısı sayesinde IP54 koruma standardına uygunluk gösterir:

• İlk Rakam (5): Toza karşı koruma. Toz girişi tamamen engellenemez, ancak cihazın normal çalışmasını etkileyecek miktarda toz girişi olmaz.
• İkinci Rakam (4): Suya karşı koruma. Her yönden gelen su sıçramalarına karşı koruma sağlar.

Bu koruma seviyesi, anahtarın zorlu çevre koşullarında güvenilir şekilde çalışmasını sağlar.

Koruma Avantajları:

Körüklü yapının sağladığı koruma avantajları:

• Nem ve Su Direnci: Yağmur, su sıçraması ve yüksek nemli ortamlarda güvenilir çalışma
• Toz Koruması: İnce toz parçacıklarının mekanizmaya girmesini engelleme
• Kimyasal Buhar Direnci: Hafif kimyasal buharlara karşı kontak koruması
• Temizlik Kolaylığı: Yüzeyin temizlik maddelerine dayanıklı olması
• Uzun Ömür: Korozyon ve oksitlenmeye karşı direnç

Bu koruma özellikleri, yüksek akım kapasitesi ile birleştiğinde, anahtarı zorlu ortamlardaki ağır hizmet uygulamaları için ideal kılar.

---

Kırmızı LED Göstergesi ve Özellikleri

IC-104W-S anahtarın kırmızı LED göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104W-S anahtarı, entegre kırmızı LED göstergesi ile görsel geri bildirim ve kolay tanımlama imkanı sunar.

Kırmızı LED Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü kırmızı LED
• Işık Rengi: Dikkat çekici kırmızı (620-630nm dalga boyu)
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

Kırmızı Rengin Anlamı ve Kullanımı:

Kırmızı renk, endüstriyel kontrol sistemlerinde özel bir anlam taşır:

• Dikkat Çekme: Kırmızı renk, en fazla dikkat çeken renklerden biridir.
• Acil Durum Bildirimi: Genellikle acil durum, tehlike veya kritik fonksiyonları belirtir.
• Güç Durumu Gösterimi: Yüksek güç veya tehlikeli voltajların aktif olduğunu belirtmek için kullanılır.
• Uzaktan Görünürlük: Kırmızı ışık, diğer renklere göre uzak mesafelerden daha kolay görülebilir.
• Uyarı İşlevi: Operatörleri aktif sistemler konusunda uyarma görevi görür.

Bu nedenle, yüksek akımlı sistemlerde kırmızı LED göstergesi güvenlik ve kullanım kolaylığı açısından idealdir.

LED Göstergesinin Avantajları:

Kırmızı LED'li anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu net şekilde gösterme
• Durum Teyidi: Sistemin açık olduğunun uzaktan görsel teyidi
• Kritik Sistem Tanımlama: Yüksek güç ve kritik sistemlerin kontrollerini belirgin kılma
• Operatör Güvenliği: Yüksek akım kontrollerini belirgin şekilde işaretleyerek güvenliği artırma
• Kullanıcı Dostu Arayüz: Karmaşık kontrol panellerinde kolay navigasyon

Özellikle yüksek akımlı (30A) bir anahtar için görsel gösterge, güvenlik açısından önemli bir özelliktir.

---

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-104W-S anahtarın 4 pin DPST yapısı ve yüksek akım bağlantı özellikleri.

IC-104W-S anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile yüksek akımlı devrelerin güvenli kontrolünü sağlar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, 30A gibi yüksek akımların güvenli kontrolü için idealdir.

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Yüksek Akım Bağlantı Özellikleri:

30A kapasiteli anahtar için özel bağlantı özellikleri:

• Güçlendirilmiş Terminaller: Yüksek akımı taşıyabilen kalın bakır alaşımlı terminaller
• Çift Bağlantı Seçeneği: Hem lehimleme hem vida terminal bağlantı imkanı
• Yüksek Sıkıştırma Kapasitesi: Terminal vidaları yüksek tork değerlerine dayanabilir
• Geniş Terminal Yüzeyi: 2.5mm² ve üzeri kablo kesitleri için uygun bağlantı alanı
• Isı Dağıtım Tasarımı: Akım taşıma sırasında oluşan ısıyı dağıtacak şekilde tasarlanmış

Bu özellikler, yüksek akımlı devrelerin güvenli ve kararlı kontrolünü mümkün kılar.

---

Ağır Hizmet ve Denizcilik Uygulamaları

IC-104W-S anahtarın ağır hizmet ve denizcilik sektöründeki kullanım alanları.

IC-104W-S anahtarın 30A kapasitesi, körüklü yapısı ve kırmızı göstergesi, onu ağır hizmet ve denizcilik uygulamaları için ideal bir kontrol elemanı haline getirir.

Ağır Hizmet Uygulamaları:

Endüstriyel ve ağır iş makinelerindeki kullanım alanları:

• İnşaat Ekipmanları: Ekskavtör, dozer, yükleyici ve inşaat vinçleri
• Endüstriyel Üretim: Yüksek güçlü üretim makineleri ve ağır sanayi ekipmanları
• Madencilik Ekipmanları: Yer altı ve açık maden makineleri
• Orman Makineleri: Ağaç kesme, taşıma ve işleme ekipmanları
• Tarım Makineleri: Büyük traktörler, hasat ve ekim makineleri

Bu uygulamalarda, anahtarın yüksek akım kapasitesi ve dayanıklı yapısı, zorlu çalışma koşullarında güvenilir kontrol sağlar.

Denizcilik Uygulamaları:

Deniz araçları ve ekipmanlarındaki kullanım alanları:

• Tekne ve Yat Elektrik Sistemleri: Ana güç dağıtım ve kontrol sistemleri
• Deniz Tipi Jeneratörler: Deniz tipi jeneratör kontrol panelleri
• Deniz Vinçleri ve Irgat Sistemleri: Çapa kaldırma ve yük taşıma ekipmanları
• Navigasyon Ekipmanları: Yüksek güçlü radar ve elektronik sistemler
• Su Sporları Ekipmanları: Jet ski ve süratli tekne elektrik sistemleri

Denizcilik uygulamalarında, anahtarın körüklü yapısı ve korozyon direnci özellikle değerlidir.

Zorlu Çevre Koşullarındaki Avantajları:

IC-104W-S anahtarın zorlu ortamlarda sunduğu özel avantajlar:

• Tuzlu Su Direnci: Korozyona dayanıklı yapısı ile deniz ortamlarında güvenilir kullanım
• Titreşim Dayanımı: Ağır iş makinelerindeki sürekli titreşimlere karşı sağlam yapı
• Aşırı Sıcaklık Performansı: -25°C ile +85°C arasında güvenilir çalışma
• Şoka Dayanıklılık: Fiziksel darbelere ve ani hareketlere dayanıklı tasarım
• Yağ ve Yakıt Direnci: Endüstriyel sıvılara karşı dayanıklı materyal

Bu özellikler, anahtarı en zorlu çalışma koşullarında bile güvenilir kılar.

Acil Durum ve Kritik Sistem Kontrolü:

Kırmızı LED göstergesi ile kritik sistem kontrolündeki avantajları:

• Acil Güç Kesim Kontrolü: Tehlikeli durumlarda hızlı ve belirgin güç kesme imkanı
• Hayati Sistem Göstergesi: Kritik öneme sahip sistemlerin durumunu açık şekilde belirtme
• Gece Görünürlüğü: Düşük ışık koşullarında (gece seyiri, maden) kolay tanımlama
• Uyarı Fonksiyonu: Yüksek güçlü sistemlerin aktif olduğunu belirtme
• Operatör Bilgilendirme: Uzaktan bile sistem durumunu görsel olarak anlama

Bu özellikler, ağır hizmet ve denizcilik gibi güvenliğin kritik olduğu sektörlerinde büyük önem taşır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

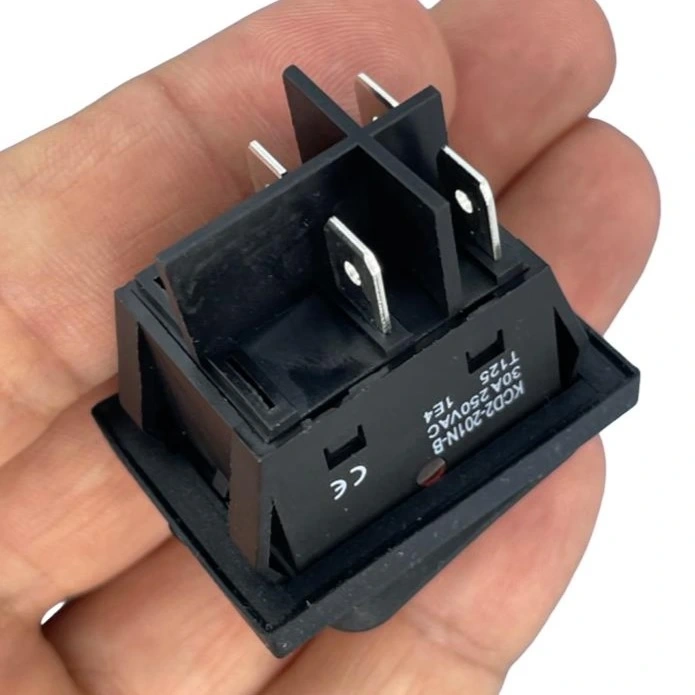

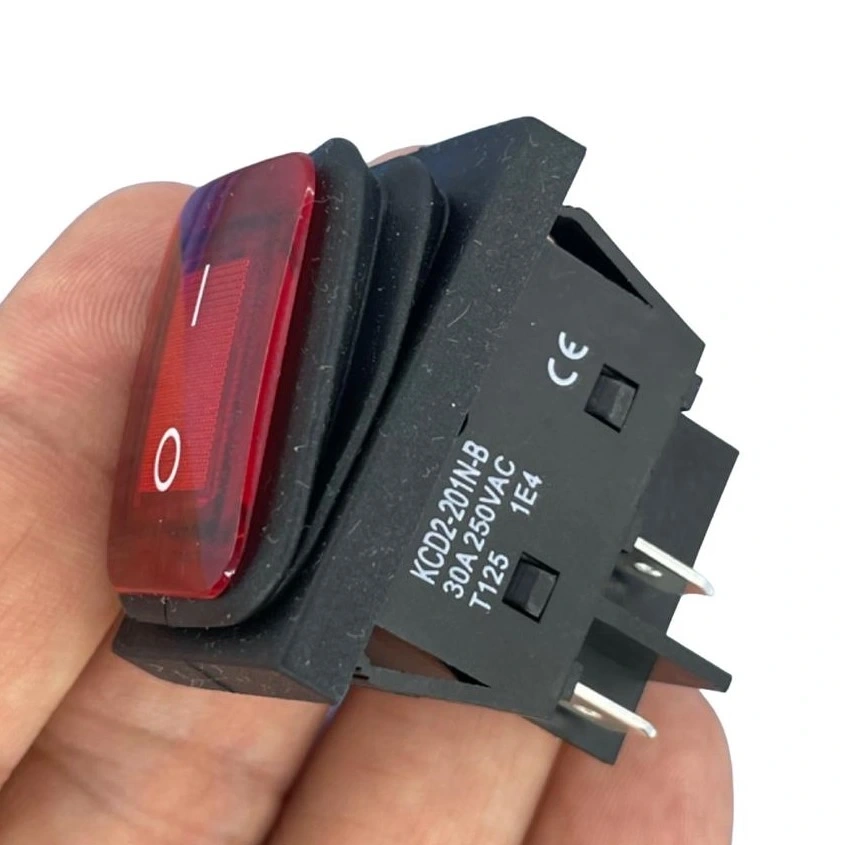

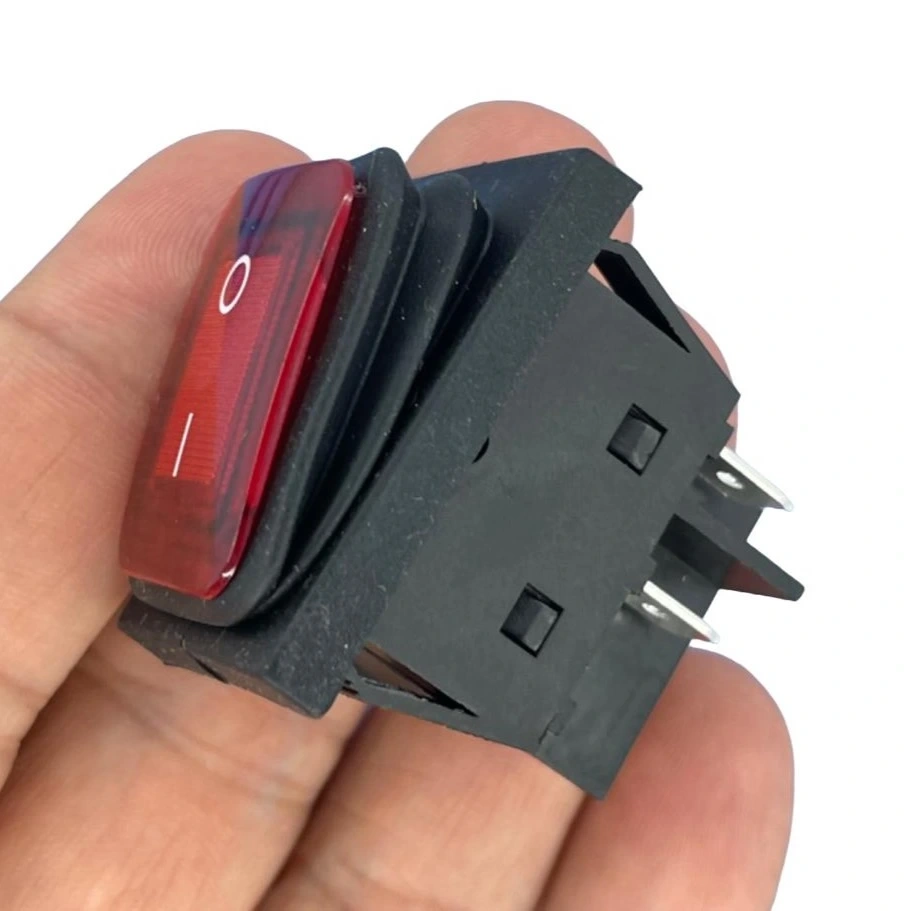

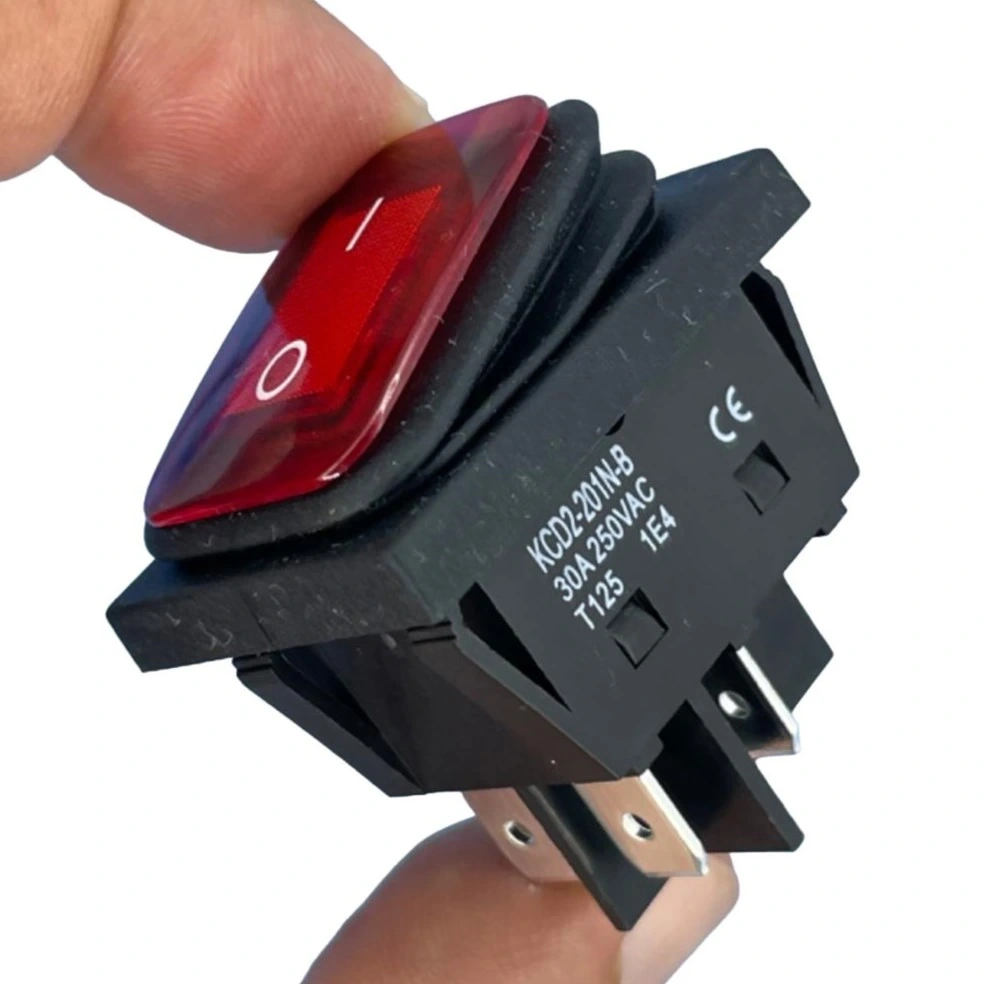

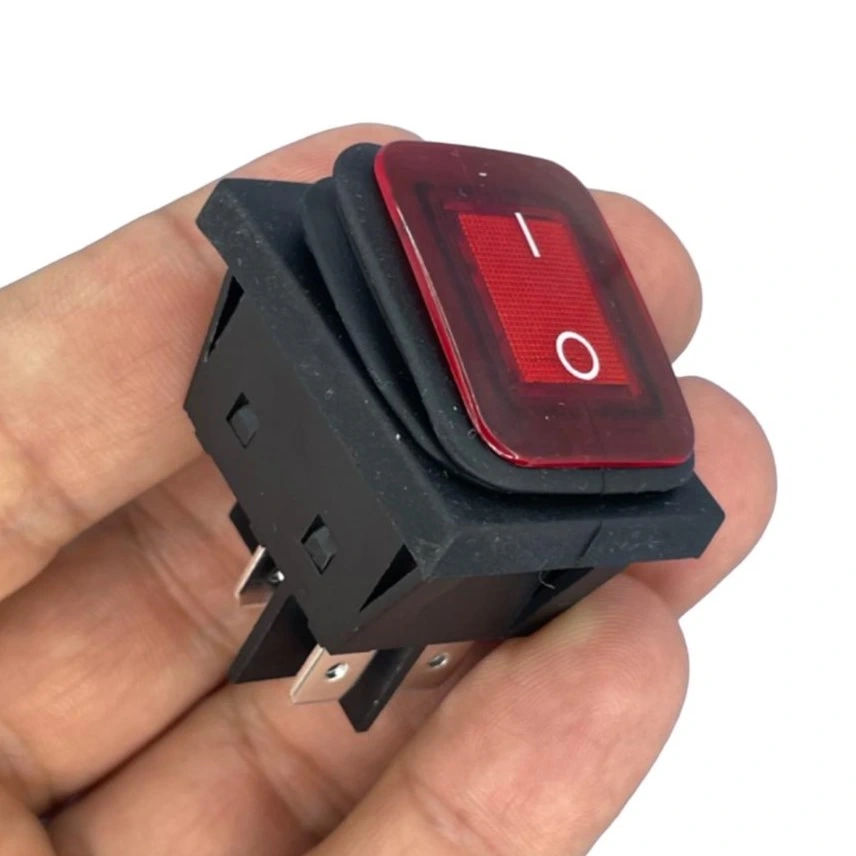

• 1 x IC-104W-S Körüklü Geniş Işıklı Kırmızı Anahtar (ON-OFF, 4P, 30A)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
