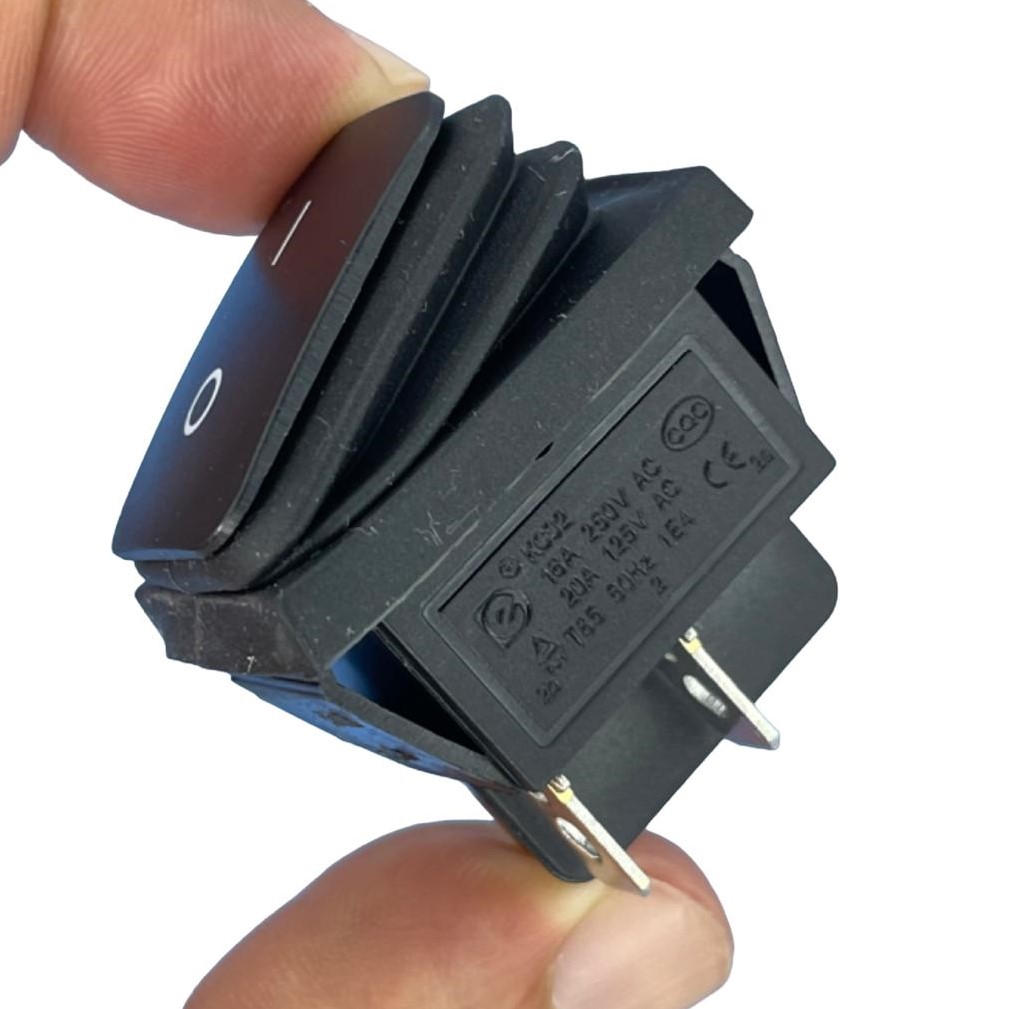

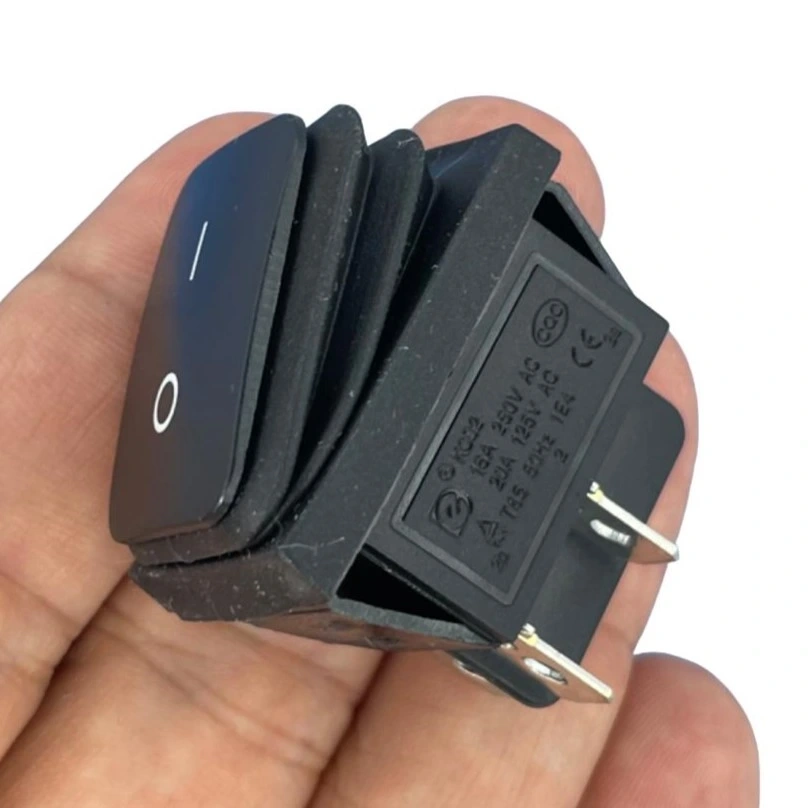

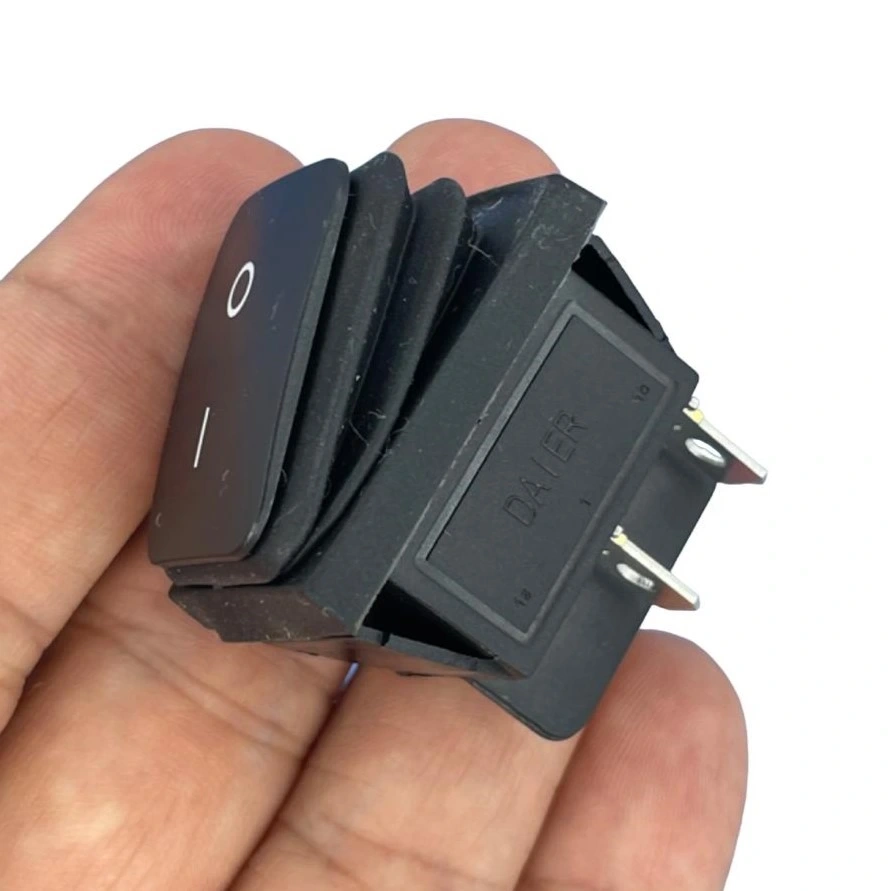

IC-106W Geniş Işıksız Körüklü Anahtar ON-OFF 4P

IC-106W Geniş Işıksız Körüklü Anahtar ON-OFF 4P

IC-106W Geniş Işıksız Körüklü Anahtar, elektrik devrelerinde kullanılan bir anahtar türüdür. Anahtarın üzerindeki işlevi belirten semboller, genellikle "ON" ve "OFF" şeklinde olup, devreyi açıp kapamak için kullanılır. Körüklü tasarımı, kullanıcının eliyle kolayca algılanmasını sağlar.

IC-106W Geniş Işıksız Körüklü Anahtar, ON-OFF konfigürasyonu ve 4 pinli bağlantı özelliği ile elektronik projeleriniz için dayanıklı bir kontrolcüdür. Körüklü yapısı sayesinde toz, nem ve diğer çevresel etkenlere karşı koruma sağlar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar, böylece sürekli basılı tutma gerekmez.

Yüksek kaliteli malzemelerden üretilen IC-106W Geniş Işıksız Körüklü Anahtar, nem ve toza maruz kalabilecek ortamlarda kullanım için ideal bir çözümdür. Özellikle dış mekan, endüstriyel ve denizcilik uygulamalarında tercih edilir.

---

Teknik Özellikler

IC-106W Geniş Işıksız Körüklü Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-106W
• Tip: Geniş Işıksız Körüklü Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Koruma Özelliği: Körüklü Yapı (Su ve Toz Korumalı)
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Körük Malzemesi: Elastik Silikon Kauçuk
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP54 (toz ve su sıçramasına karşı koruma)

---

Kullanım Avantajları

IC-106W geniş ışıksız körüklü anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Su ve Toz Koruması: Körüklü yapı ile çevresel etkenlerden koruma.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Yüksek Akım Kapasitesi: 6A değeri ile orta güçlü cihazları kontrol edebilme.
• Arttırılmış Dayanıklılık: Zorlu ortam koşullarına uygun tasarım.
• Net Konum Göstergesi: Açık/Kapalı durumu görsel ve dokunsal olarak anlaşılır.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu geniş ışıksız körüklü anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Dış Mekan Uygulamaları: Bahçe ekipmanları, dış aydınlatma kontrolleri
• Denizcilik Ekipmanları: Tekne, yat ve deniz araçları kontrolü
• Nemli Ortamlar: Banyo, mutfak, yüzme havuzu ekipmanları
• Endüstriyel Kontrol Panelleri: Toz ve neme maruz kalan fabrika ortamları
• Tarım Ekipmanları: Sulama sistemleri, sera kontrolleri
• Araç İçi Kontroller: ATV, karavan, özel araç panelleri
• İş Makineleri: Forklift, ekskavatör gibi araçların kontrol panelleri
• Taşınabilir Ekipmanlar: Jeneratör, pompa, kompresör kontrolleri
• Açık Hava Elektronikleri: Kamp ekipmanları, portatif güç üniteleri
• Temizlik Ekipmanları: Yıkama makineleri, basınçlı yıkayıcılar

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

Körüklü Yapı ve Su/Toz Koruma Özellikleri

IC-106W geniş anahtarın körüklü yapısı ve su/toz koruma özelliklerinin detayları.

IC-106W geniş anahtarın en önemli özelliği, dış etkenlere karşı koruma sağlayan özel körüklü tasarımıdır.

Körüklü Yapının Özellikleri:

Körüklü yapı, anahtarın hareketli parçalarını ve kontaklarını çevresel tehditlerden korur:

• Elastik Silikon Körük: Anahtar mekanizması ve panel arasında esnek bir koruyucu bariyer oluşturur.
• Çepeçevre Sızdırmazlık: Panel yüzeyi ile tam temas sağlayarak sızdırmazlık contası görevi görür.
• Hareketli Tasarım: Anahtar kullanılırken körük esneyerek harekete izin verir, konumdan bağımsız koruma sağlar.
• Uzun Ömürlü Malzeme: UV dayanımlı, yaşlanmaya karşı dirençli silikon kauçuk yapı uzun süreli koruma sağlar.

Bu körüklü yapı, standart anahtarlarda bulunmayan önemli bir koruma katmanı sunar.

IP54 Koruma Standardı:

IC-106W anahtarı, körüklü yapısı sayesinde IP54 koruma standardına uygunluk gösterir:

• İlk Rakam (5): Toza karşı koruma. Toz girişi tamamen engellenemez, ancak cihazın normal çalışmasını etkileyecek miktarda toz girişi olmaz.
• İkinci Rakam (4): Suya karşı koruma. Her yönden gelen su sıçramalarına karşı koruma sağlar.

Bu koruma seviyesi, anahtarın zorlu çevre koşullarında güvenilir şekilde çalışmasını sağlar.

Koruma Avantajları:

Körüklü yapının sağladığı koruma avantajları:

• Nem ve Su Direnci: Yağmur, su sıçraması ve yüksek nemli ortamlarda güvenilir çalışma
• Toz Koruması: İnce toz parçacıklarının mekanizmaya girmesini engelleme
• Kimyasal Buhar Direnci: Hafif kimyasal buharlara karşı kontak koruması
• Temizlik Kolaylığı: Yüzeyin temizlik maddelerine dayanıklı olması
• Uzun Ömür: Korozyon ve oksitlenmeye karşı direnç

Bu özellikler, standart anahtarların kullanılamayacağı zorlu ortamlarda IC-106W'nin tercih edilmesini sağlar.

---

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-106W geniş körüklü anahtarın 4 pin DPST yapısı ve detaylı bağlantı özellikleri.

IC-106W geniş körüklü anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

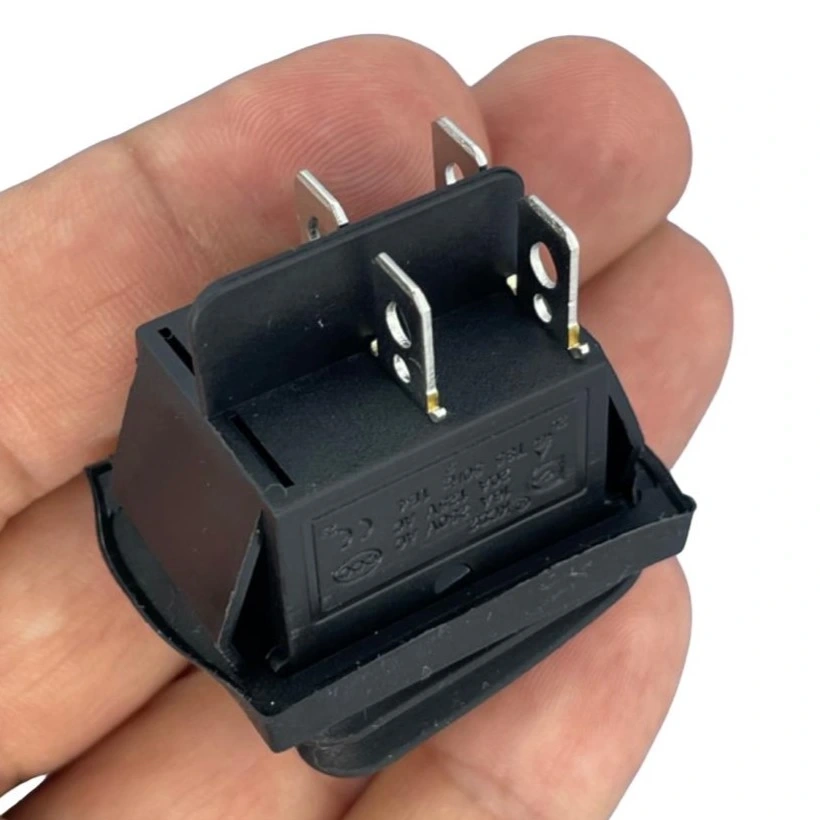

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Bağlantı Senaryoları:

4 pinli DPST yapısı aşağıdaki bağlantı senaryolarında kullanılır:

• Standart DPST Bağlantısı: İki bağımsız devreyi aynı anda kontrol etme
• Çift Güç Kontrolü: İki ayrı güç devresini tek anahtarla yönetme
• Güç ve Sinyal Kontrolü: Ana güç ve kontrol/sinyal devresini birlikte yönetme
• Faz-Nötr Kontrolü: AC devrelerde hem faz hem nötr hattı kesme
• Pozitif-Negatif Kontrolü: DC devrelerde hem pozitif hem negatif hattı kesme
• Stereo Sistemler: Sağ ve sol kanal güç kontrolü için tek anahtar kullanma

Bu çok yönlü bağlantı yapısı, IC-106W anahtarını çeşitli elektronik uygulamalar için ideal kılar.

---

Dış Mekan ve Denizcilik Uygulamaları

IC-106W geniş körüklü anahtarın dış mekan ve denizcilik uygulamalarındaki kullanımı.

IC-106W geniş körüklü anahtar, su ve toz korumalı yapısı sayesinde dış mekan ve denizcilik uygulamaları için ideal bir kontrol elemanıdır.

Dış Mekan Uygulamaları:

Açık hava ve dış mekan kullanım senaryoları:

• Bahçe Aydınlatma Kontrolü: Dış mekan ışıklandırma sistemleri
• Sulama Sistemleri: Bahçe ve tarımsal sulama kontrolleri
• Havuz Ekipmanları: Pompa, filtre ve aydınlatma kontrolü
• Güvenlik Sistemleri: Dış mekan güvenlik kamera ve sensör kontrolü
• Garaj ve Depo Ekipmanları: Nemli ve tozlu ortamlardaki aletlerin kontrolü

Körüklü yapısı sayesinde yağmur, kar ve çiy gibi nem kaynaklarına maruz kalan ortamlarda güvenli çalışır.

Denizcilik Uygulamaları:

Tekne, yat ve deniz araçlarında kullanım alanları:

• Ana Elektrik Sistemleri: Tekne ve yatlarda elektrik devrelerinin kontrolü
• Navigasyon Ekipmanları: Seyir aydınlatması ve elektronik kontrol
• Pompa Sistemleri: Sintine, tatlı su ve atık su pompa kontrolü
• Deniz Tipi Jeneratörler: Yedek güç sistemlerinin kontrolü
• Balıkçı Teknesi Ekipmanları: Vinç, ışıklandırma ve yardımcı sistem kontrolü

Tuzlu su ortamına dayanıklı yapısı, deniz koşullarında uzun ömürlü kullanım sağlar.

Zorlu Hava Koşullarında Performans:

Anahtarın farklı hava koşullarındaki performans özellikleri:

• Yağmur ve Nem: Su sıçramalarına karşı koruma sağlayan IP54 yapı
• Sıcaklık Değişimleri: -20°C ile +60°C arasında güvenilir çalışma
• UV Işınları: Güneş ışınlarına dayanıklı körük malzemesi
• Toz ve Kum: İnce partiküllerin içeri girmesini engelleyen sızdırmaz tasarım
• Tuzlu Ortam: Korozyona karşı dirençli kontak ve terminal yapısı

Bu özellikler sayesinde, standart anahtarların kısa sürede arızalanacağı ortamlarda bile uzun süreli kullanım sağlar.

Denizcilik Standartlarına Uygunluk:

Körüklü anahtarın denizcilik kullanımı için önemli özellikleri:

• Su Sıçramasına Karşı Koruma: Güverte üstü ekipmanlarda güvenli kullanım
• Titreşim Dayanımı: Motor ve tekne hareketlerine karşı dayanıklılık
• Paslanmaz Bileşenler: Nemli ortamda korozyona karşı direnç
• Dalgalı Deniz Koşulları: Su sıçraması ve serpintisine karşı koruma
• Kolay Kullanım: Eldiven ile bile kolay kavranabilen geniş anahtar yüzeyi

Bu özellikler, anahtarı deniz araçları ve ekipmanları için tercih edilen bir kontrol elemanı haline getirir.

---

Endüstriyel ve Taşınabilir Ekipman Uygulamaları

IC-106W geniş körüklü anahtarın endüstriyel ortamlarda ve taşınabilir ekipmanlardaki kullanımı.

IC-106W geniş körüklü anahtar, zorlu endüstriyel ortamlar ve taşınabilir ekipmanlar için dayanıklı bir kontrol çözümü sunar.

Endüstriyel Uygulamalar:

Fabrika ve üretim ortamlarında kullanım alanları:

• Toz Yoğun Ortamlar: Ahşap işleme, inşaat ve madencilik ekipmanları
• Islak Proses Alanları: Gıda işleme, tekstil ve kimya tesisleri
• Temizlenen Ortamlar: Yüksek basınçlı su ile temizlenen ekipmanlar
• Titreşimli Makineler: İş makineleri ve endüstriyel ekipman kontrolleri
• Dış Alan Tesisleri: Açık havada çalışan ekipman ve kontrol panelleri

Körüklü yapısı, zorlu endüstriyel ortamlarda kontakların temiz ve kuru kalmasını sağlar.

Taşınabilir Ekipman Uygulamaları:

Mobil ve taşınabilir cihazlarda kullanım alanları:

• Jeneratörler: Taşınabilir güç ünitelerinin kontrol panelleri
• Basınçlı Yıkama Makineleri: Yüksek basınçlı su püskürtücüleri
• Mobil Kompresörler: Taşınabilir hava kompresörleri
• Arazi Araçları: ATV, UTV ve off-road araç kontrolleri
• İnşaat Ekipmanları: El tipi ve taşınabilir inşaat aletleri

Bu tür uygulamalarda, anahtarın dış etkenlere dayanıklı yapısı uzun ömürlü kullanım sağlar.

İş Makineleri ve Ağır Ekipman Uygulamaları:

Ağır çalışma koşullarında kullanım alanları:

• Forklift ve İstif Makineleri: Hidrolik sistem ve ışıklandırma kontrolü
• Ekskavatör ve Dozerler: Yardımcı sistem ve ekipman kontrolü
• Tarım Makineleri: Traktör ve hasat makinelerinin kontrol panelleri
• Yol Yapım Ekipmanları: Asfalt ve beton döşeme makineleri
• Çekiciler ve Ağır Taşıma Araçları: Yardımcı sistem kontrolleri

Titreşim, şok ve zorlu çevre koşullarına dayanıklı yapısı, ağır iş makinelerinde güvenilir kontrol sağlar.

Temizlik ve Bakım Kolaylığı:

Endüstriyel ortamlarda temizlik ve bakım avantajları:

• Yüksek Basınçlı Yıkama: Ekipman temizliği sırasında su sıçramasına karşı koruma
• Kimyasal Temizlik: Hafif temizlik kimyasallarına karşı dayanıklılık
• Kolay Temizlenebilir Yüzey: Körük üzerinde biriken kirin kolay temizlenmesi
• Minimum Bakım İhtiyacı: Kontaklar korunduğu için daha az bakım gereksinimi
• Uzun Servis Aralıkları: Zorlu ortamlarda bile güvenilir performans

Bu özellikler, endüstriyel ortamlarda bakım maliyetlerini düşürür ve ekipman çalışma süresini artırır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-106W Geniş Işıksız Körüklü Anahtar (ON-OFF, 4P)

---
