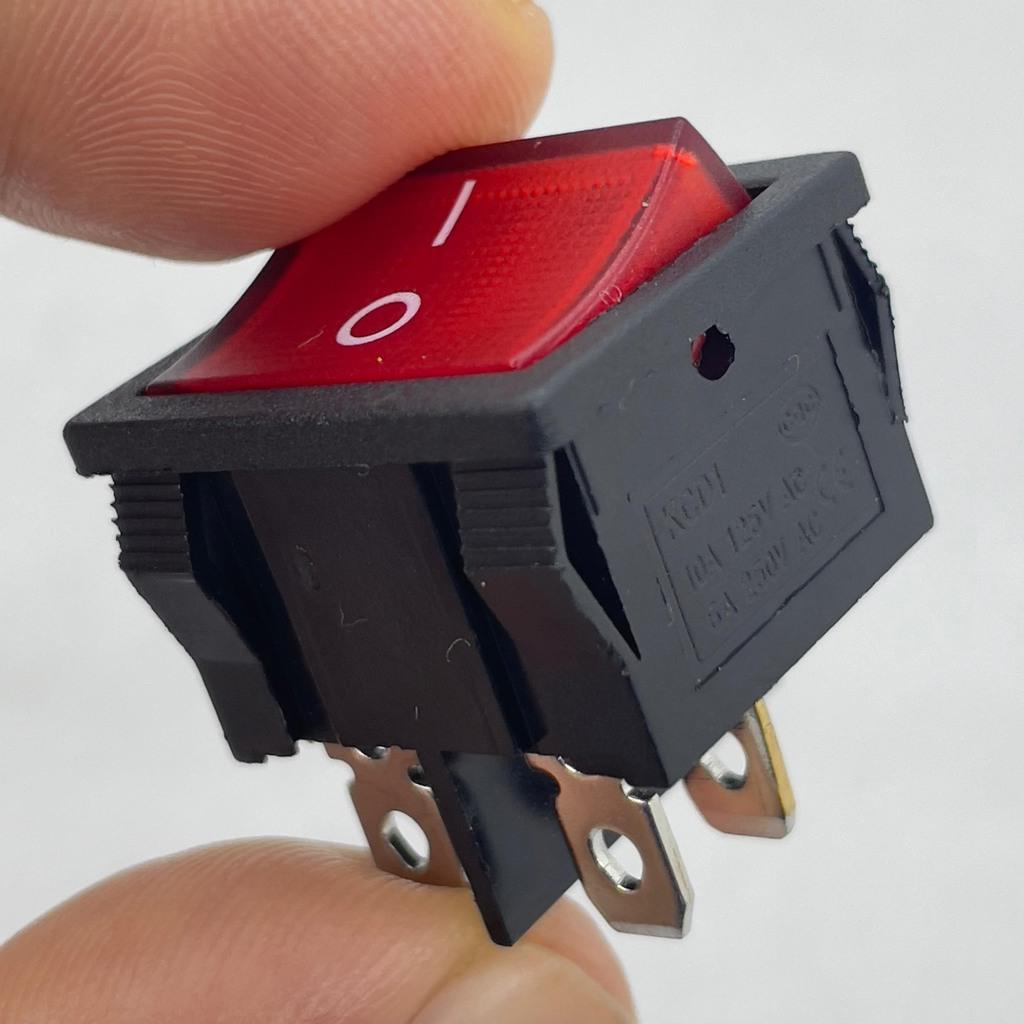

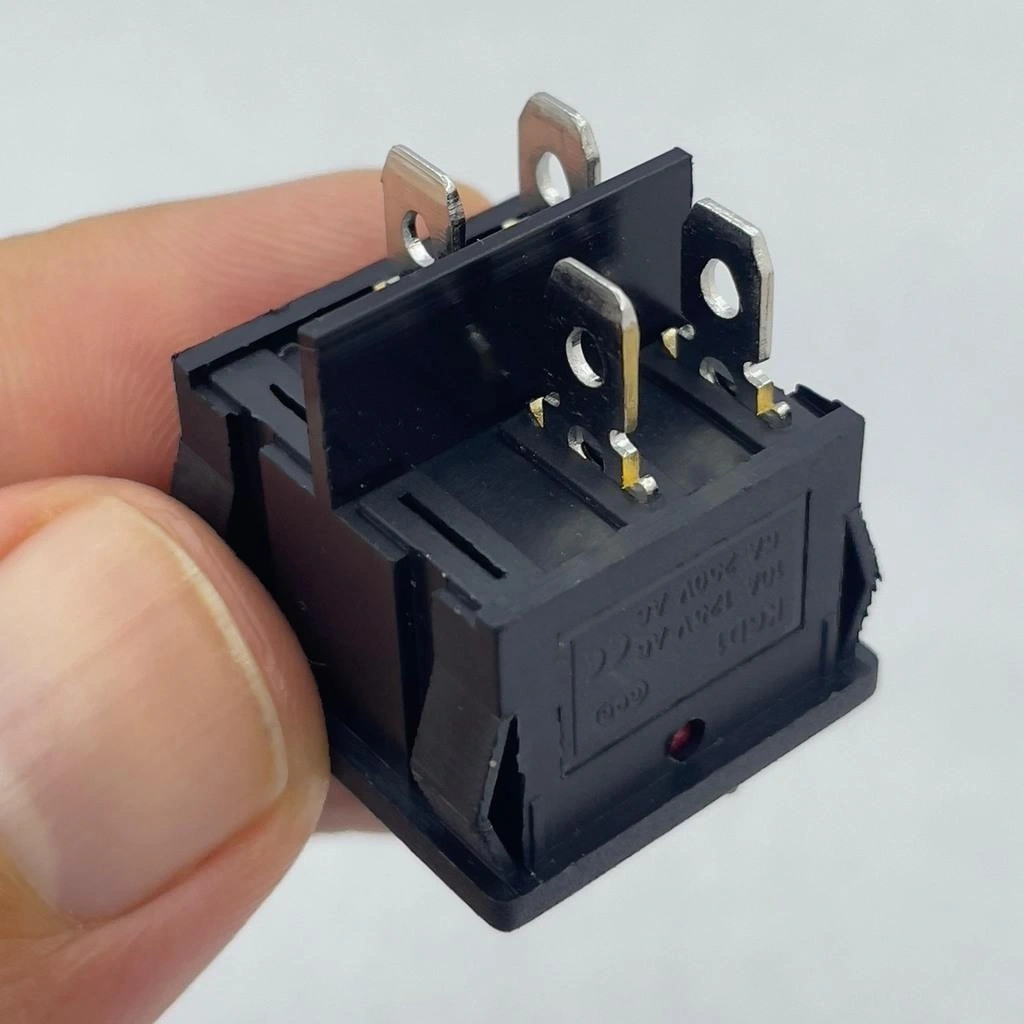

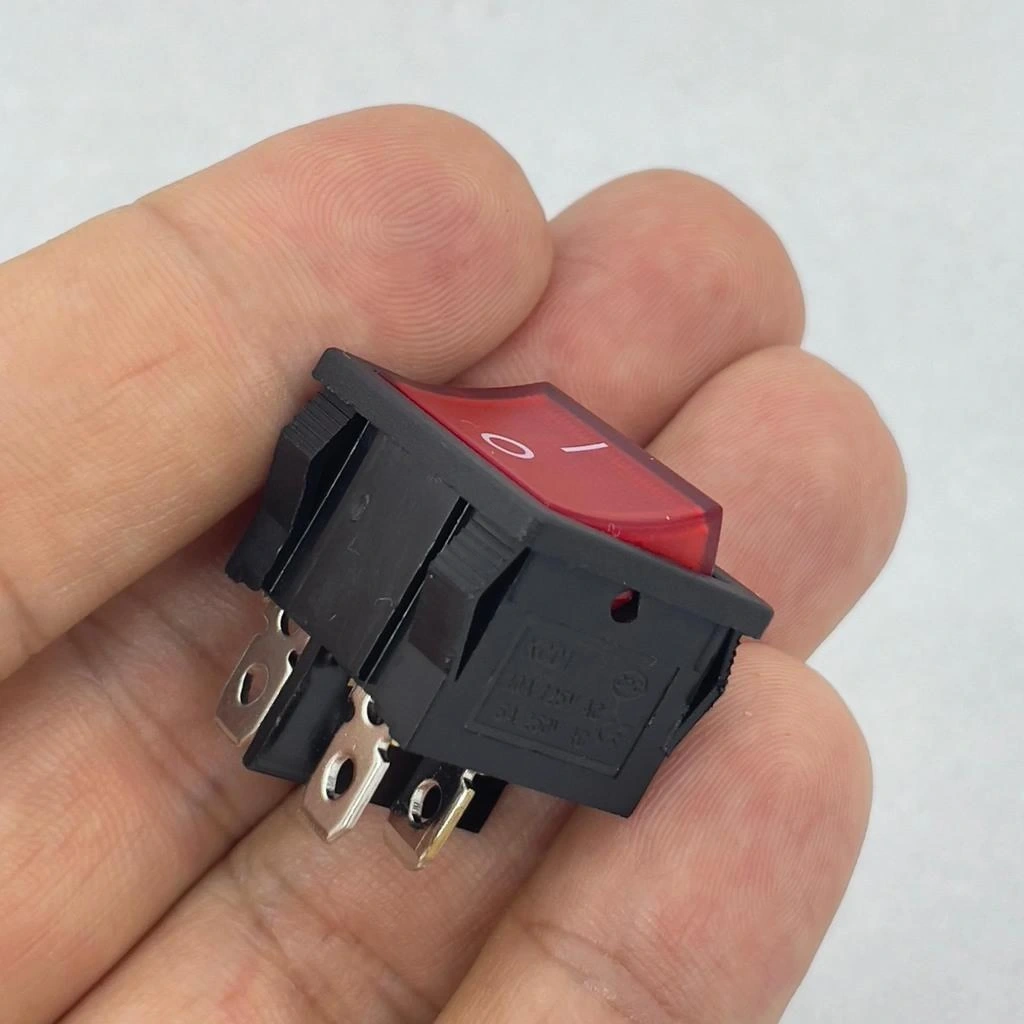

IC-126 Orta Boy Işıklı Anahtar On-Off 4P

IC-126 Orta Boy Işıklı Anahtar ON-OFF 4P

IC-126 Orta Boy Işıklı Anahtar, elektrik devrelerinde kullanılan bir anahtardır. Bu model, orta boy bir yapıya sahiptir ve üzerinde bir ışık göstergesi bulunur. ON-OFF ifadesi, anahtarın iki pozisyonlu olduğunu gösterir.

İlk konum ON (açık) konumudur, ikinci konum ise OFF (kapalı) konumudur. 4P ifadesi ise dört farklı pozisyon veya bağlantı noktası bulunduğunu gösterir.

IC-126 Orta Boy Işıklı Anahtar, çift devre kontrol imkanı sunan profesyonel bir komponenttir. 4 pinli yapısı ile iki bağımsız devreyi tek hareketle açma ve kapama işlevi sağlar.

Aktif durumu görsel olarak görebileceğiniz çift devreli bir anahtar mı arıyorsunuz? IC-126 Orta Boy Işıklı Anahtar, ON-OFF (aç-kapa) konfigürasyonu, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ve açık konumda yanarak görsel bildirim sağlayan dahili LED indikatörü ile ideal bir kontrol elemanıdır.

Kalıcı kontak yapısı ile manuel değiştirilene kadar konumunu koruyan bu anahtar, kontrol panelleri, hobi projeleri ve elektrikli cihazlarda kullanım için uygundur. LED göstergesi, düşük ışık koşullarında ve karanlık ortamlarda anahtarın durumunu net şekilde gösterir.

---

Teknik Özellikler

IC-126 Orta Boy Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-126
• Tip: Orta Boy Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Dikdörtgen Orta Boy
• Gösterge: LED Işıklı (Aktif durumda yanar)
• Işık Rengi: Kırmızı
• Boyutlar: Yaklaşık 30x15mm (ön panel)
• Montaj Deliği: Yaklaşık 21x15mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 10A
• LED Çalışma Voltajı: 12V DC / 220V AC
• Gövde Malzemesi: Dayanıklı Plastik
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <15 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-126 ışıklı DPST anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Görsel Gösterge: LED indikatör ile aktif durumu kolayca görme.
• Çift Devre Kontrolü: İki bağımsız devreyi tek anahtarla yönetme.
• Kalıcı Kontak: Manuel değiştirilene kadar konumunu koruma.
• Yüksek Akım Kapasitesi: 10A değeri ile güçlü cihazları kontrol edebilme.
• Karanlıkta Görünürlük: Düşük ışık ortamlarında kolay bulunma.
• Geniş Sıcaklık Aralığı: -25°C ile +85°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile dayanıklılık.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Profesyonel Görünüm: Işıklı tasarım ile kontrol panellerinde estetik.
• Kolay Durum Tespiti: Uzaktan bile anahtarın durumunu görme imkanı.

---

İdeal Kullanım Alanları

Bu ışıklı DPST anahtar birçok farklı uygulamada kullanım için uygundur.

• Kontrol Panelleri: Endüstriyel ve hobi amaçlı kontrol sistemleri
• Araç Modifikasyonları: Aksesuar ve ek donanım kontrolü
• Güvenlik Sistemleri: Alarm ve uyarı sistemleri kontrolü
• Aydınlatma Kontrolü: Çift devreli aydınlatma sistemleri
• Ses Sistemleri: Ses ekipmanları ve hoparlör kontrolü
• Elektrikli Cihazlar: Çoklu fonksiyon gerektiren cihazlar
• Tekne ve Karavan Sistemleri: Elektrik sistemleri yönetimi
• Güç Dağıtım Panelleri: Görsel gösterge gerektiren uygulamalar
• Acil Durum Ekipmanları: Aktif durumun görünür olması gereken sistemler
• Hobi Projeleri: Görsel geri bildirim gerektiren DIY uygulamaları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

DPST Yapısı ve LED Gösterge Avantajları

IC-126 orta boy ışıklı anahtarı, 4 pin bağlantı yapısına sahip DPST (Çift Kutuplu Tek Yönlü) konfigürasyonlu ve aydınlatma için entegre LED'e sahip bir kontrolcüdür.

DPST Yapısı: Bu yapı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) anahtarı tek bir ünitede birleştirir. Toplam 4 pin içerir:

• Pin 1 ve 2: İlk devre kontrol bağlantıları
• Pin 3 ve 4: İkinci devre kontrol bağlantıları

LED Gösterge İşlevi:

• Görsel Geri Bildirim: Anahtar ON konumunda olduğunda kırmızı LED ışık yanar, bu sayede uzaktan bile anahtarın durumu kolayca görülür.
• Karanlıkta Görünürlük: Düşük ışık koşullarında veya karanlık ortamlarda anahtarın yerini ve durumunu belirginleştirir.
• Profesyonel Görünüm: Kontrol panellerinde ve cihazlarda estetik bir görünüm sağlar.

LED Çalışma Prensipleri:

• Entegre LED: Anahtar kabuğunun içine yerleştirilmiş LED, özel bir devre ile anahtarın konumuna göre yanar veya söner.
• Voltaj Seçimi: Anahtarın LED'i genellikle 12V DC veya 220V AC ile çalışır. Montaj sırasında doğru voltaj seçilmelidir.
• Akım Sınırlaması: LED için dahili direnç ile akım sınırlaması sağlanır, ek direnç gerekmez.

LED Göstergeli Anahtarın Avantajları:

• Durum Doğrulama: Sistemin gerçekten açık olup olmadığını hızlıca doğrulama imkanı sağlar.
• Hata Önleme: Görsel geri bildirim sayesinde anahtarın yanlışlıkla açık bırakılması durumunu azaltır.
• Kolay Tanımlama: Çoklu anahtar bulunan panellerde, aktif olanın hızlı tespitini sağlar.
• Profesyonel Görünüm: Projelere profesyonel ve tamamlanmış bir görünüm katar.
• Karanlık Ortamlarda Çalışma: Gece veya düşük ışık koşullarında kullanım kolaylığı sağlar.

---

LED İndikatörlü Çift Devre Uygulamaları

IC-126 ON-OFF DPST ışıklı anahtar, görsel geri bildirim gerektiren çift devreli uygulamalarda ideal bir kontrolcüdür. LED göstergesi, aktif durumunu net şekilde belirtirken, 4 pinli yapısı iki bağımsız sistemi kontrol etmenizi sağlar.

Aydınlatma Sistemleri Kontrolü:

• İç/Dış Aydınlatma Kontrolü: Ev veya işyerlerinde iç ve dış aydınlatmayı tek anahtarla kontrol etme imkanı. LED indikatör, özellikle dış aydınlatmanın çalışıp çalışmadığını kontrol etmeyi kolaylaştırır.
• Acil Durum Aydınlatması: Normal ve acil durum aydınlatma sistemlerinin kontrolü. LED gösterge, sistemin aktif olduğunu uzaktan bile gösterir.
• Çift Zonlu Aydınlatma: İki farklı alanın ışıklarını tek anahtardan kontrol etme imkanı.

Güvenlik Sistemleri:

• Alarm Sistemleri: Ana ve yedek alarm sistemlerinin birlikte kontrolü. LED gösterge, sistemin kurulu olduğunu doğrular.
• Kamera Sistemleri: İki farklı kamera grubunun güç kontrolü. LED gösterge, sistemin aktif olduğunu gösterir.
• Acil Durum Uyarı Sistemleri: Sesli ve görsel uyarı sistemlerinin eş zamanlı kontrolü.

Otomotiv ve Denizcilik Uygulamaları:

• Araç Aksesuarları: Far sistemleri, yardımcı aydınlatma, ses sistemleri gibi aksesuar kontrolü.
• Tekne Elektrik Sistemleri: Seyir fenerleri, kabin aydınlatması veya pompa sistemleri gibi çift devreli sistemleri kontrol ederken, LED gösterge ile gece kullanımda durum tespiti kolaylaşır.
• Off-road Araç Modifikasyonları: LED çalışma lambaları ve yardımcı sistemlerin kontrolü.

Ses ve Multimedya Sistemleri:

• Hoparlör Grupları: İki farklı hoparlör grubunun kontrolü. LED gösterge, hangi sistemin aktif olduğunu belirtir.
• Kayıt Stüdyoları: İzleme sistemleri ve kayıt ekipmanlarının kontrolü.
• AV Sistemleri: Ses ve görüntü sistemlerinin eş zamanlı kontrolü.

Endüstriyel Kontrol Panelleri:

• İkili Ekipman Kontrolü: İki ilişkili cihazın tek anahtarla yönetimi. LED gösterge, ekipmanın çalışıp çalışmadığını uzaktan gösterir.
• Süreç Kontrolü: İki aşamalı endüstriyel süreçlerin başlatılması ve durdurulması.
• Test Sistemleri: Çift kanallı test ekipmanlarının kontrolü.

---

LED Gösterge Bağlantısı ve Dikkat Edilecek Noktalar

IC-126 ışıklı anahtarın LED bağlantısı ve kullanımında dikkat edilmesi gereken hususlar.

IC-126 ışıklı anahtarda bulunan LED göstergenin doğru çalışması için, uygun bağlantı ve dikkat edilmesi gereken belirli noktalar vardır.

LED Bağlantı Tipleri:

• Dahili Bağlantılı LED: Bazı modellerde LED, anahtarın içinde bağlantılı gelir ve kullanıcının ekstra bir şey yapmasına gerek kalmaz. Anahtar aktif olduğunda LED otomatik olarak yanar.
• Harici Bağlantılı LED: Bazı modellerde LED için ek pinler bulunur ve kullanıcının uygun voltaj kaynağına bağlaması gerekir.

Farklı Voltaj Seçenekleri İçin Bağlantı:

• 12V DC LED Bağlantısı: Düşük voltajlı sistemlerde, LED terminalleri 12V DC kaynağına bağlanır. Polarite doğru olmalıdır (artı ve eksi doğru bağlanmalıdır).
• 220V AC LED Bağlantısı: Şebeke voltajıyla çalışan sistemlerde, LED terminalleri doğrudan AC hatta bağlanabilir. Bu durumda genellikle polarite önemli değildir.

Dikkat Edilmesi Gereken Hususlar:

• Voltaj Uyumluluğu: LED'in çalışma voltajı, sistem voltajına uygun olmalıdır. Yanlış voltaj uygulamak, LED'in yanmasına veya çalışmamasına neden olabilir.
• Akım Sınırlaması: Çoğu ışıklı anahtarda dahili akım sınırlayıcı direnç bulunur, ancak bazı modellerinde harici direnç gerekebilir.
• Aşırı Parlaklık: Gece kullanımlarda LED'in aşırı parlak olması rahatsız edici olabilir. Bazı durumlarda ek bir direnç ile parlaklık azaltılabilir.
• Yanlış Bilgilendirme Riski: LED gösterge, sadece anahtarın konumunu gösterir, kontrol ettiği cihazın gerçekten çalışıp çalışmadığını göstermez.

Pratik Uygulama Önerileri:

• Montaj Yönü: LED'in en iyi görünürlük için doğru yönde monte edilmesi önemlidir.
• Etiketleme: Çok anahtarlı panellerde, her anahtarın ne kontrol ettiğini belirten etiketler kullanılmalıdır.
• Test Etme: Montaj sonrası LED'in düzgün çalıştığı kontrol edilmelidir.
• Yedek Işık: Kritik sistemlerde, LED'in bozulması ihtimaline karşı alternatif gösterge sistemleri düşünülmelidir.

Uygun bağlantı ve doğru voltaj seçimiyle, IC-126 ışıklı anahtarın LED göstergesi, sistemlerin durumunu açık bir şekilde gösterir ve kullanım kolaylığı sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-126 Orta Boy Işıklı Anahtar (ON-OFF, 4P)

---
