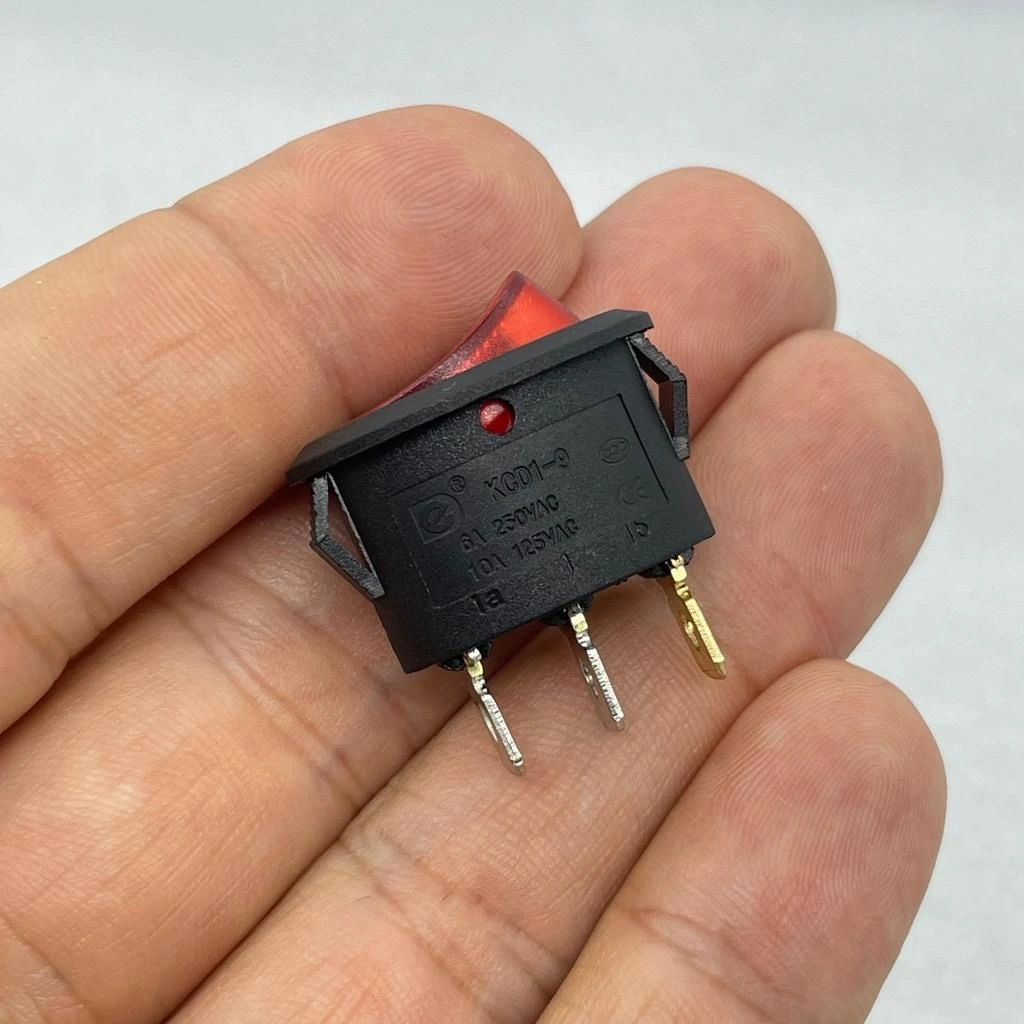

IC-134B Oval Işıklı Anahtar On-Off 3P

IC-134B Oval Işıklı Anahtar ON-OFF 3P

IC-134B Oval Işıklı Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle iki pozisyonlu (ON-OFF) olarak tasarlanmıştır ve üç kutuplu bir anahtardır. Bu anahtar, üzerinde bir ışık göstergesi bulunduğu için çalışma durumunu görsel olarak gösterir.

Projeleriniz için hem ergonomik hem de görsel geri bildirim sunan bir güç anahtarı mı arıyorsunuz? IC-134B Oval Işıklı Anahtar, temel ON-OFF (açma-kapama) kontrolünü LED gösterge ile birleştiren oval tasarımlı bir komponenttir. 3 pinli yapısıyla hem elektrik devrelerini kontrol etmenizi hem de çalışma durumunu görsel olarak izlemenizi sağlar.

Ergonomik oval şekli ve entegre LED göstergesiyle, kontrol panellerinize profesyonel bir görünüm kazandırırken kullanım kolaylığı sunar. Elektronik cihazlar, kontrol sistemleri ve DIY projeler için ideal olan bu anahtar, kullanıcıya durum bildirimi sağlarken, oval tasarımıyla daha iyi tutuş ve stabilite sağlar.

Teknik Özellikler

• Model: IC-134B
• Tip: Oval Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Gösterge: Entegre LED
• LED Rengi: Kırmızı
• Boyutlar: Yaklaşık 21mm x 15mm (kafa)
• Montaj Deliği: Yaklaşık 12mm x 19mm (oval)
• Voltaj Değeri: 12V DC (LED için)
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşımı

Kullanım Avantajları

• Entegre LED Gösterge: Çalışma durumunu anında görme imkanı.
• Ergonomik Oval Tasarım: Kullanım kolaylığı ve panel estetiği.
• Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
• Kolay Montaj: Standart oval kesim ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Görsel Geri Bildirim: Karanlık ortamlarda bile durum bildirimi.
• Dönemez Tasarım: Oval şekli sayesinde panelde dönmeyi engelleme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Düşük Güç Tüketimi: LED gösterge minimal enerji kullanır.
• Çok Yönlü Kullanım: Yatay veya dikey montaj esnekliği.

İdeal Kullanım Alanları

• Araç İçi Modifikasyonlar: Aksesuar ve ekipman kontrolü
• Elektronik Projeler: DIY devreler ve hobi sistemleri
• Kontrol Panelleri: Makine ve ekipman kontrolleri
• Ses Sistemleri: Amplifikatörler ve müzik ekipmanları
• Güç Kaynakları: Adaptörler ve besleme üniteleri
• LED Aydınlatma Sistemleri: 12V LED kontrolleri
• Model RC Sistemleri: Uzaktan kumandalı araç ve ekipmanlar
• Taşınabilir Cihazlar: Şarjlı aletler ve pilli sistemler
• Tekne ve Deniz Araçları: Aksesuarların kontrolü
• Bilgisayar Modifikasyonları: Özel kasa ve sistem tasarımları

Montaj ve Kullanım İpuçları

Işıklı Oval Anahtar Yapısı

IC-134B oval ışıklı anahtar, geleneksel anahtarların işlevselliğini LED gösterge ve ergonomik tasarımla birleştiren gelişmiş bir komponenttir. Anahtarın içinde bulunan kırmızı LED, anahtar açık konumdayken yanar ve böylece kullanıcıya cihazın aktif olduğunu görsel olarak bildirir.

Oval şekli, standart yuvarlak anahtarlardan farklı olarak kullanıcıların daha iyi kavramasını sağlar ve panelde dönmeyi engeller. Bu stabilite, özellikle titreşimli ortamlarda önemli bir avantaj sunar. Ayrıca oval tasarım, anahtarın yatay veya dikey olarak monte edilmesine olanak tanır, böylece panel düzeninde esneklik sağlar.

Entegre LED gösterge, özellikle düşük ışık koşullarında veya anahtarın durumunun uzaktan görülmesi gereken durumlarda kullanışlıdır. Bu görsel geri bildirim sistemi, kullanıcıların ekipmanın çalışma durumunu anında görmesini sağlar, böylece gereksiz kontrolleri önler ve operasyonel güvenliği artırır.

3 Pin Bağlantı Şeması

IC-134B oval ışıklı anahtarın 3 pin bağlantı yapısı, hem anahtarlama hem de LED gösterge fonksiyonunu kontrol etmek üzere tasarlanmıştır:

• Pin 1: Güç kaynağı bağlantısı (Giriş / +)
• Pin 2: Yük bağlantısı (Çıkış)
• Pin 3: LED besleme negatif bağlantısı (-)

Standart bir 12V DC bağlantı şemasında, Pin 1'e güç kaynağından gelen pozitif (+) hat bağlanır. Bu pin hem anahtarlama kontağının hem de LED'in pozitif beslemesini sağlar. Pin 2'ye kontrol edilecek cihaza giden hat bağlanır. Anahtar açık konumdayken (ON), Pin 1 ve 2 arasında elektriksel bağlantı kurulur ve akım geçişi olur.

Pin 3, sadece LED göstergesinin negatif (-) bağlantısı içindir. Bu pine güç kaynağının negatif hattı bağlanır. Anahtar açık konuma getirildiğinde, LED için devre tamamlanır ve gösterge ışığı yanar.

LED'in aşırı akım çekmemesi için, Pin 3 ile negatif hat arasına küçük bir direnç (tipik olarak 330Ω - 1kΩ) eklemek tavsiye edilir. Bu, LED'in ömrünü uzatır ve parlaklığını optimize eder. Bağlantıları yaparken, kablo kesitlerinin 6A akım değerine uygun olduğundan emin olun ve lehimleme sonrası tüm açıkta kalan bağlantıları yalıtım malzemesi ile koruyun.

Paket İçeriği

• 1 x IC-134B Oval Işıklı Anahtar (ON-OFF, 3P)
