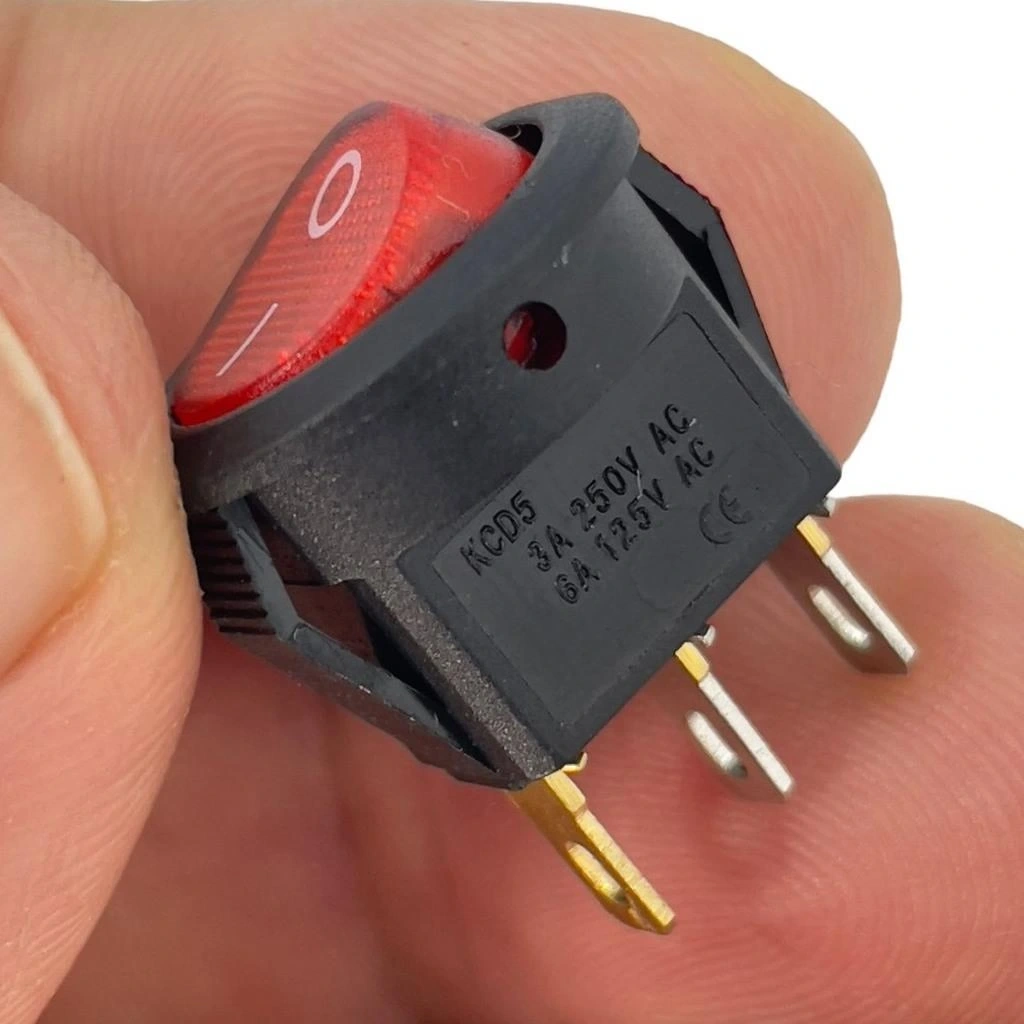

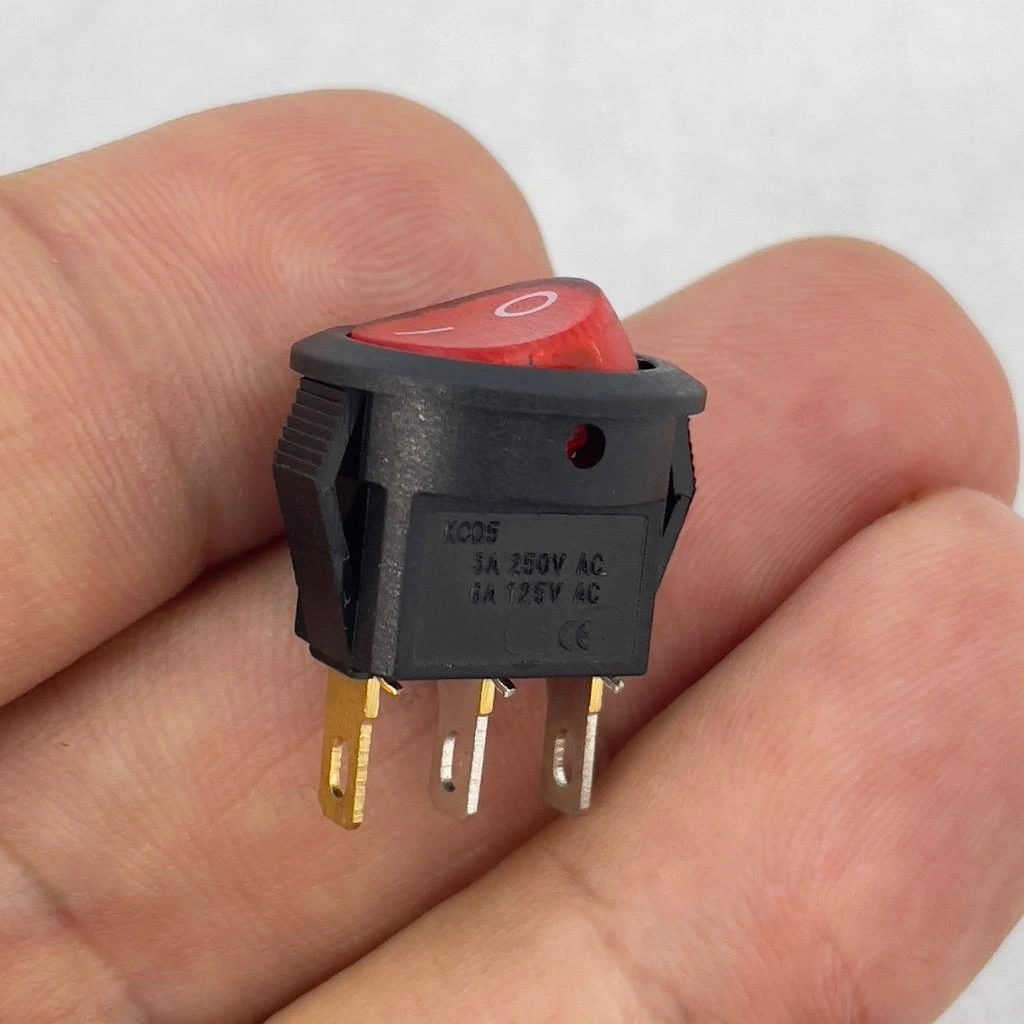

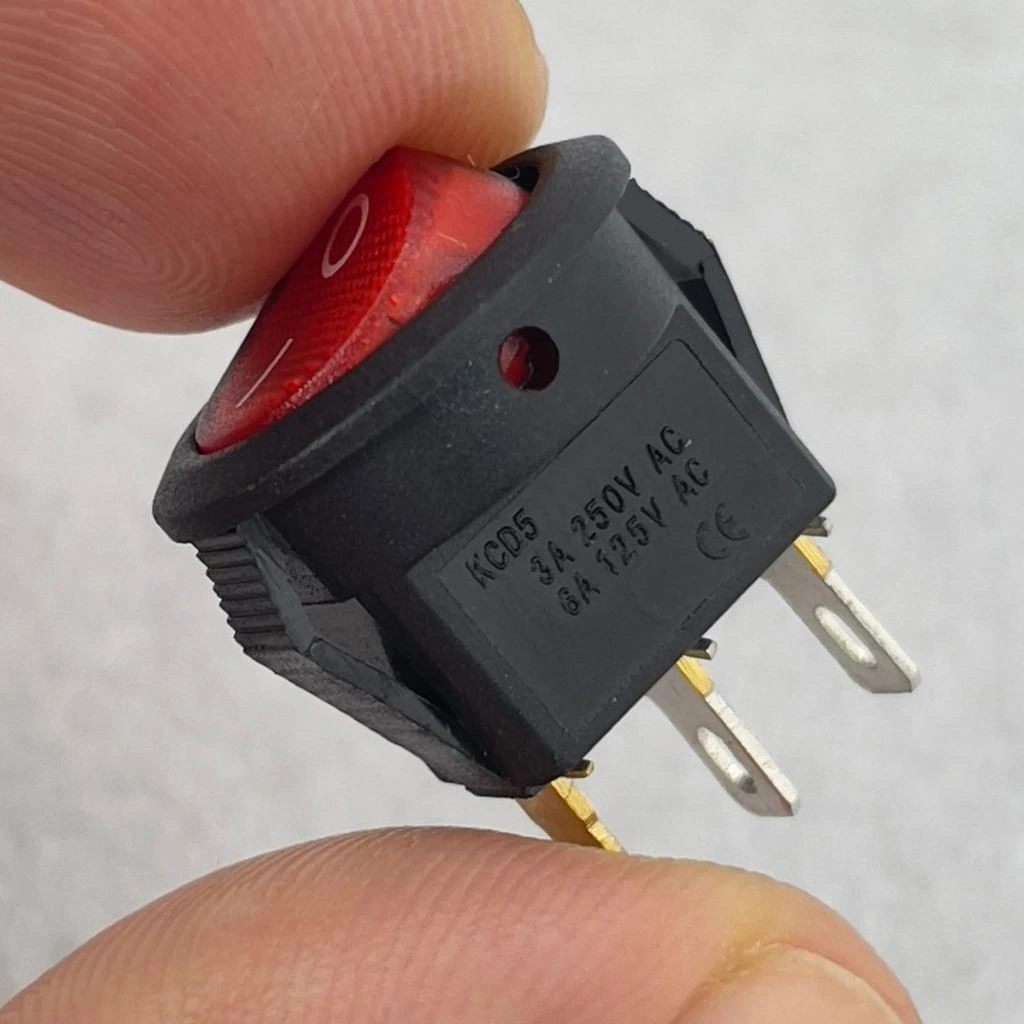

IC-134D Mini Yuvarlak Anahtar Işıklı On-Off 3P

IC-134D Mini Yuvarlak Anahtar Işıklı ON-OFF 3P

IC-134D Mini Yuvarlak Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle iki pozisyonlu (ON-OFF) olarak tasarlanmıştır. Bu anahtar tipi, devre bağlantılarını etkin bir şekilde açma ve kapatma işlevini yerine getirir ve aynı zamanda ışıklı bir versiyondur.

Kompakt projelerde görsel geri bildirim de sunan bir güç anahtarı mı arıyorsunuz? IC-134D Mini Yuvarlak Anahtar, temel ON-OFF (açma-kapama) kontrolünü LED gösterge ile birleştiren küçük boyutlu bir komponenttir. 3 pinli yapısıyla hem elektrik devrelerini kontrol etmenizi hem de çalışma durumunu görsel olarak izlemenizi sağlar.

Küçük boyutlarına rağmen entegre LED göstergesiyle donanmış bu anahtar, sınırlı alana sahip projelerde görsel geri bildirim sunar. Elektronik cihazlar, kontrol panelleri ve DIY projeler için ideal olan bu ışıklı mini anahtar, kullanıcı deneyimini artırırken profesyonel bir görünüm kazandırır.

Teknik Özellikler

• Model: IC-134D
• Tip: Mini Yuvarlak Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Gösterge: Entegre LED
• LED Rengi: Kırmızı

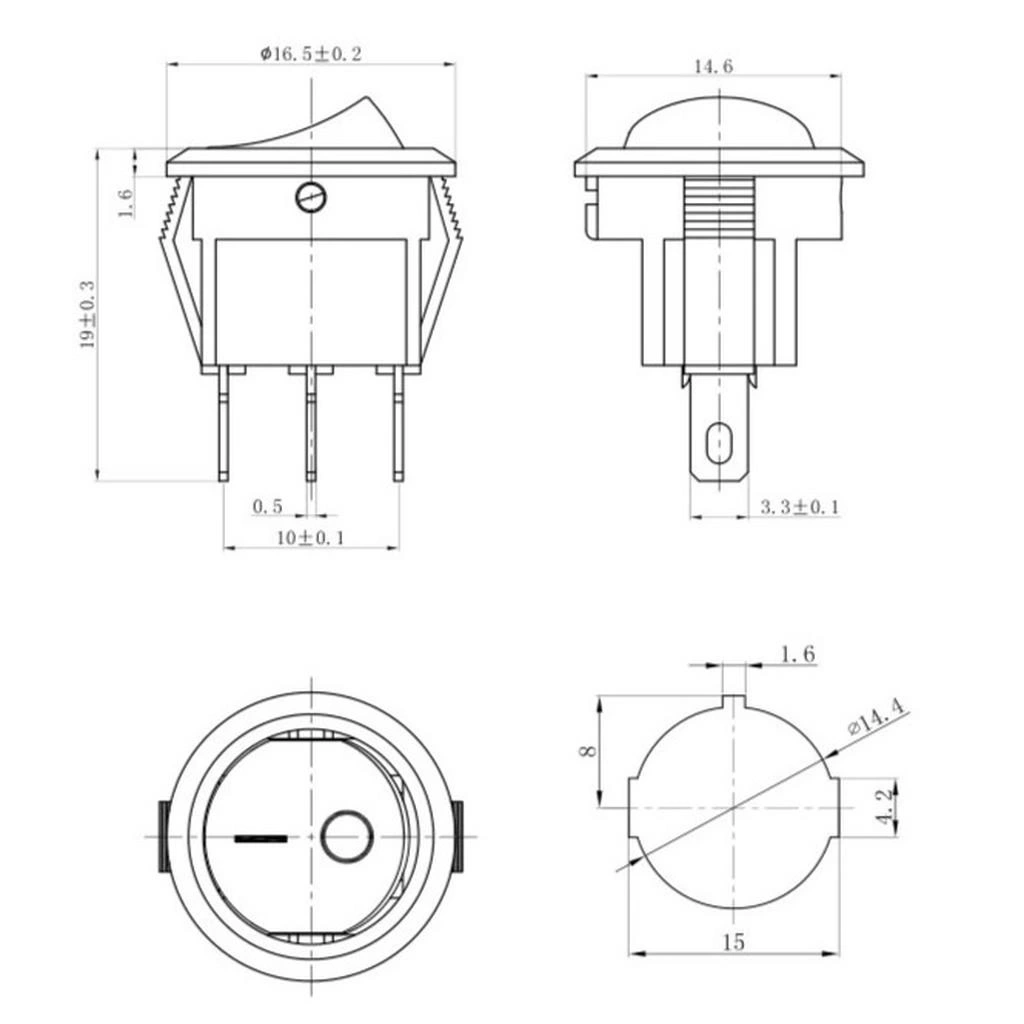

• Çap: Yaklaşık 15mm (kafa)
• Montaj Deliği: Yaklaşık 10mm
• Voltaj Değeri: 12V DC (LED için)
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <50 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşımı

Kullanım Avantajları

• Entegre LED Gösterge: Çalışma durumunu anında görme imkanı.
• Mini Boyut: Sınırlı alana sahip projelerde kullanım kolaylığı.
• Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
• Kolay Montaj: Standart 10mm delik ile hızlı kurulum.
• Estetik Tasarım: Profesyonel görünümlü kontrol panelleri oluşturma.
• Görsel Geri Bildirim: Karanlık ortamlarda bile durum bildirimi.
• Kompakt Yapı: Küçük cihazlara kolay entegrasyon.
• Sağlam Mekanizma: Dayanıklı malzemeler ile uzun ömürlü kullanım.
• Düşük Güç Tüketimi: LED gösterge miniminal enerji kullanır.
• Çok Yönlü Kullanım: 12V DC sistemlerde güvenilir çalışma.

İdeal Kullanım Alanları

• Araç İçi Uygulamalar: Aksesuar ve ekipman kontrolü
• Küçük Elektronik Projeler: DIY hobi sistemleri
• Arduino Projeleri: Mikroişlemci kontrollü devreler
• DC Güç Kaynakları: Adaptör ve besleme üniteleri
• Müzik Ekipmanları: Efekt pedalları ve ses kontrolleri
• Model RC Araçlar: Uzaktan kumandalı sistemler
• Kompakt Kontrol Panelleri: Mini otomasyon sistemleri
• Portatif Cihazlar: Pille çalışan küçük elektronik aletler
• LED Aydınlatma Kontrolleri: 12V LED şerit ve ışık sistemleri
• Bilgisayar Modifikasyonları: Kasa modları ve özel sistemler

Montaj ve Kullanım İpuçları

Işıklı Anahtar Yapısı ve İşlevi

IC-134D mini ışıklı anahtar, standart açma-kapama fonksiyonunu entegre bir LED gösterge ile zenginleştiren akıllı bir tasarıma sahiptir. Anahtarın içinde bulunan kırmızı LED, anahtar açık konumda olduğunda yanar ve böylece kullanıcıya cihazın aktif olduğunu görsel olarak bildirir.

Bu gösterge özelliği, özellikle karanlık ortamlarda veya cihazın açık olup olmadığının uzaktan anlaşılması gereken durumlarda büyük kolaylık sağlar. LED, kullanıcıya sistem durumunu anında göstererek, gereksiz kontrolleri önler ve güvenliği artırır.

Anahtarın üçüncü pini (standart iki pine ek olarak), LED göstergesinin beslenmesi için kullanılır. Bu yapı, anahtarın ana kontaklarından bağımsız olarak LED'in çalışmasını sağlar, böylece elektriksel izolasyon ve kontrol esnekliği artar. Mikro boyutlarına rağmen sağladığı bu çift fonksiyonlu yapı, mini ışıklı anahtarı kompakt cihazlar için ideal bir seçim haline getirir.

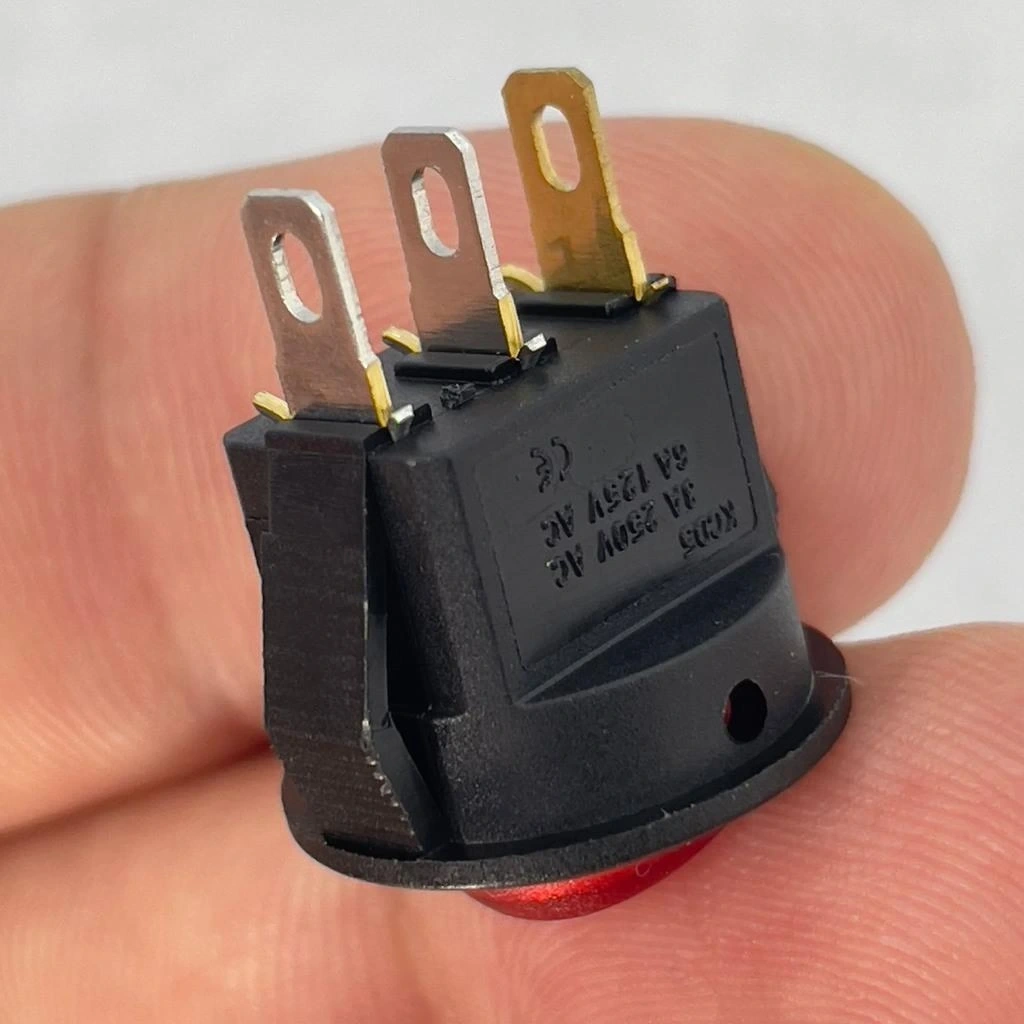

3 Pin Bağlantı Şeması

IC-134D mini ışıklı anahtarın 3 pin bağlantı yapısı, hem anahtarlama hem de LED gösterge fonksiyonunu kontrol etmek üzere tasarlanmıştır:

• Pin 1: Güç kaynağı bağlantısı (Giriş / +)
• Pin 2: Yük bağlantısı (Çıkış)
• Pin 3: LED besleme negatif bağlantısı (-)

Standart bir 12V DC bağlantı şemasında, Pin 1'e güç kaynağından gelen pozitif (+) hat bağlanır. Bu pin hem anahtarlama kontağının hem de LED'in pozitif beslemesini sağlar. Pin 2'ye kontrol edilecek cihaza giden hat bağlanır. Anahtar açık konumdayken (ON), Pin 1 ve 2 arasında elektriksel bağlantı kurulur ve akım geçişi olur.

Pin 3, sadece LED göstergesinin negatif (-) bağlantısı içindir. Bu pine güç kaynağının negatif hattı bağlanır. Anahtar açık konuma getirildiğinde, LED için devre tamamlanır ve gösterge ışığı yanar.

LED'in doğru çalışması için polariteye dikkat edilmelidir. LED'in aşırı akım çekmemesi için, bazı durumlarda Pin 3 ile negatif hat arasına küçük bir direnç (tipik olarak 330Ω - 1kΩ) eklemek faydalı olabilir. Bu, LED'in ömrünü uzatır ve parlaklığını optimize eder.

Paket İçeriği

• 1 x IC-134D Mini Yuvarlak Anahtar (Işıklı, ON-OFF, 3P)
