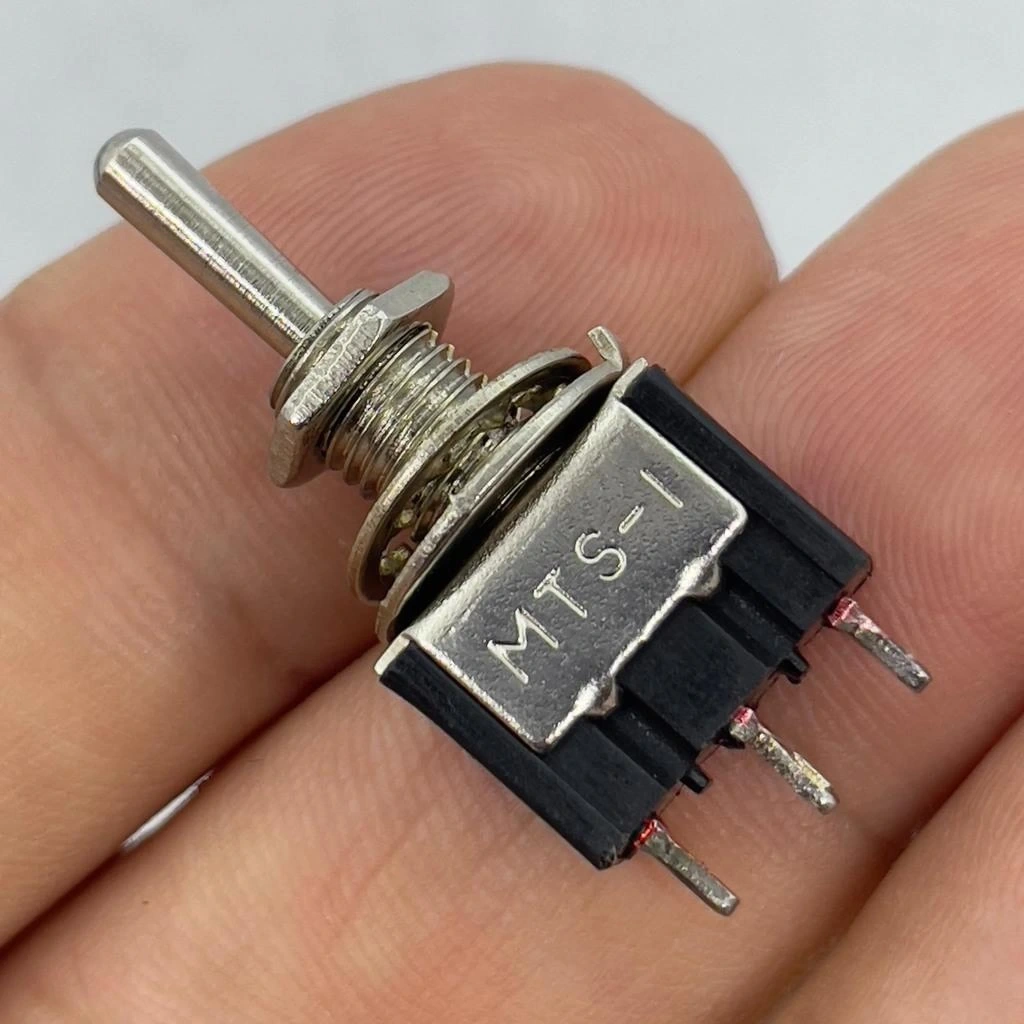

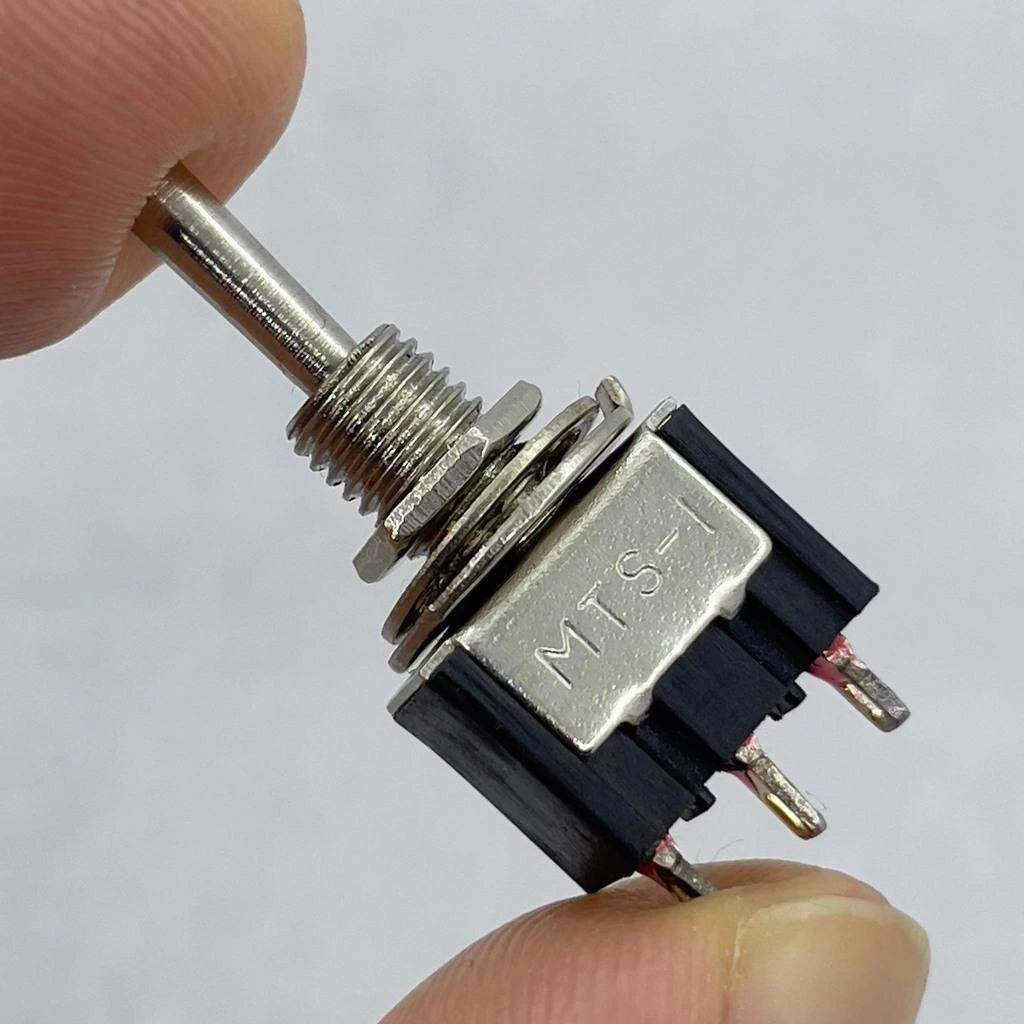

IC-140 Toggle Switch On-Off-On 6mm 3P MTS-103

IC-140 Toggle Switch ON-OFF-ON 6mm 3P MTS-103

IC-140, MTS-103 modeli ile belirtilen bir Toggle (Kapama) anahtarıdır. Bu tip anahtarlar elektrik devrelerini açma ve kapama işlemleri için kullanılır. IC-140, üzerinde üç farklı konum (ON-OFF-ON) bulunan bir toggle anahtarıdır, bu da demek oluyor ki iki farklı bağlantıyı kontrol edebilir.

IC-140 Toggle Switch, 6mm montaj çapı ve ON-OFF-ON konfigürasyonu ile kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. 3 pinli tasarımı ve SPDT (Tek Kutuplu Çift Yönlü) yapısı ile tek bir devreyi üç farklı konumda kontrol edebilme imkanı sunar.

Mini boyutlu, üç konumlu bir toggle switch arıyorsanız, IC-140 Toggle Switch MTS-103 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

ON-OFF-ON konfigürasyonu ile yukarı konumda açık, orta konumda kapalı, aşağı konumda açık pozisyonda çalışan bu mini toggle switch, çift yönlü kontrol gerektiren uygulamalar için mükemmel bir çözüm sunar. Motor yön kontrolü, LED renk değişimi ve sinyal yönlendirme gibi alternatifli fonksiyon gerektiren tüm projeler için idealdir. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

• Model: IC-140 / MTS-103
• Tip: Mini Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-ON (Açık-Kapalı-Açık)
• Kontak Düzeni: SPDT (Tek Kutuplu Çift Yönlü)

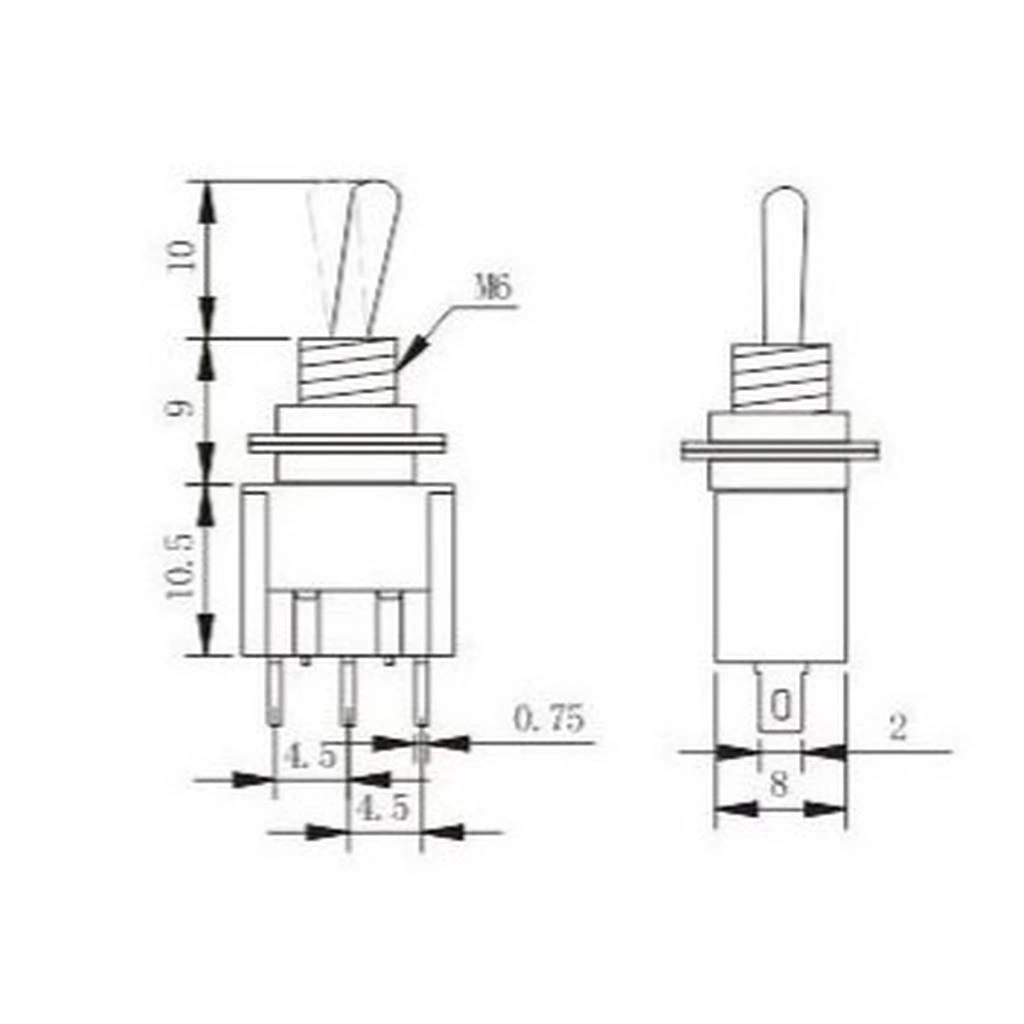

• Montaj Çapı: 6mm
• Terminal Sayısı: 3 Pin

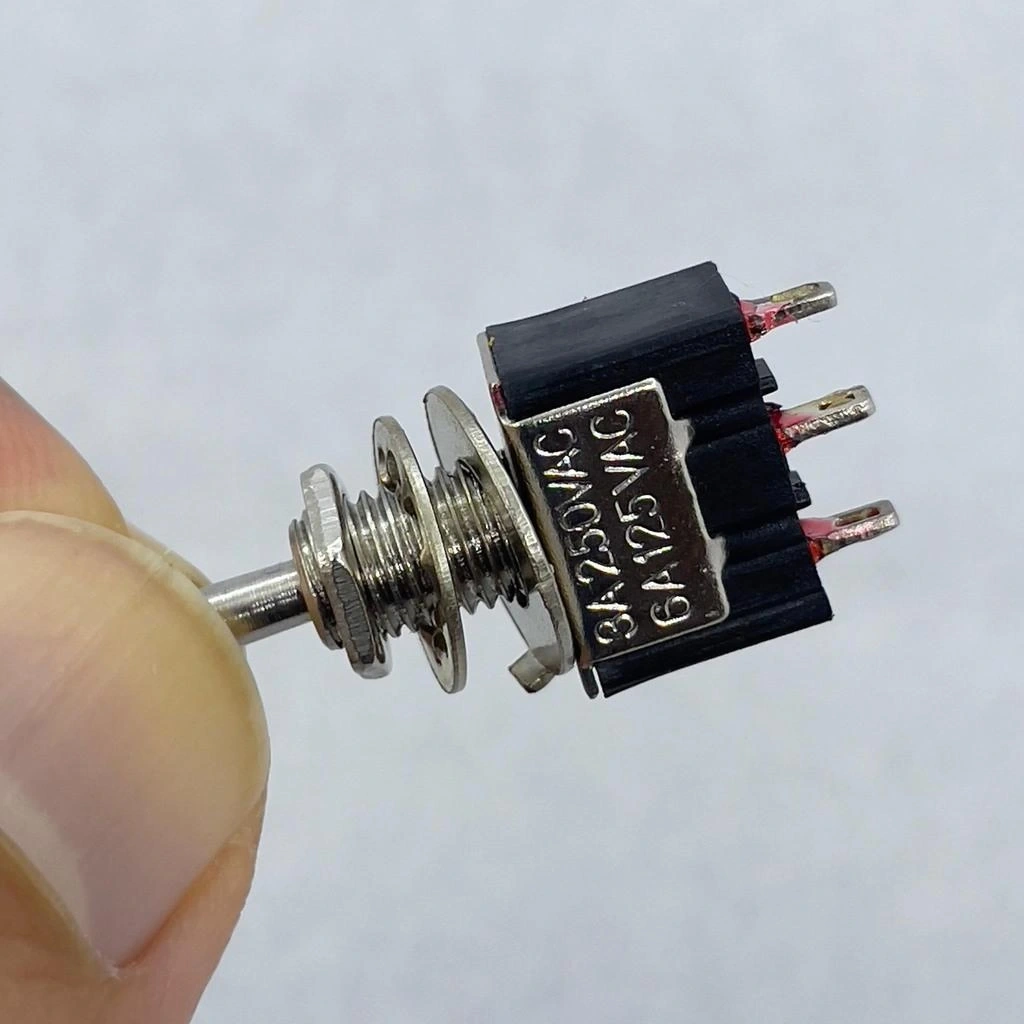

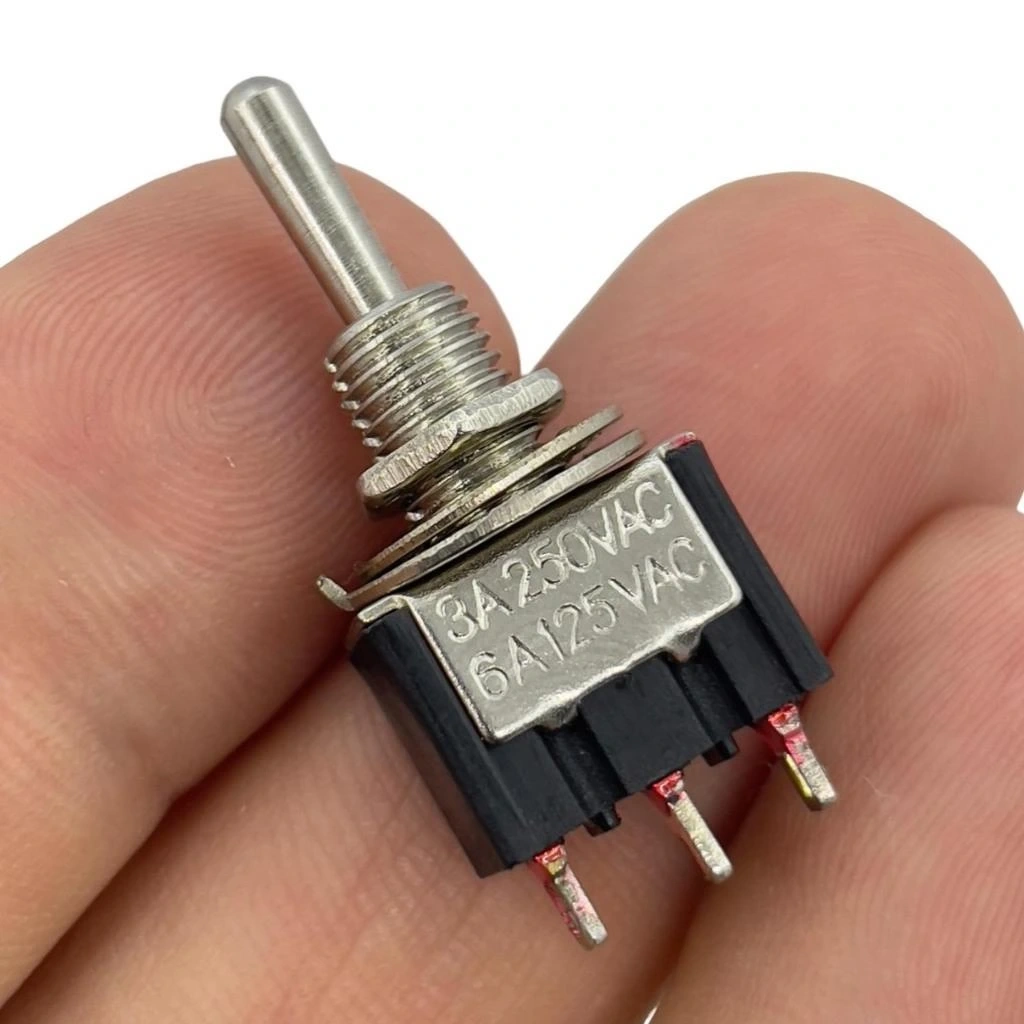

• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Mini Metal
• Kol Uzunluğu: Yaklaşık 10mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 18mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
• Üç Konumlu Kullanım: Yukarı, orta ve aşağı pozisyonlarda farklı kontrol.
• ON-OFF-ON Yapısı: İki alternatif fonksiyon ve orta kapalı pozisyon.
• SPDT Yapısı: Tek giriş kaynağını iki farklı çıkışa yönlendirme.
• Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
• Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
• Hassas Mekanizma: Küçük boyuta rağmen belirgin pozisyon hissi.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Çok Yönlü Kontrol: Tek switch ile iki alternatif fonksiyon.
• Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
• Kompakt Panel Tasarımı: Minimum alan kullanımı ile maksimum fonksiyon.
• Güvenlik Özelliği: Orta konumda kapalı duruş, güvenli geçiş sağlar.

İdeal Kullanım Alanları

• Mini Motor Yön Kontrolü: İleri-stop-geri hareketi
• LED Renk Değişimi: Kırmızı-kapalı-mavi gibi seçimler
• RC Model Araçlar: Çoklu fonksiyon kontrolü
• Sinyal Yönlendirme: A-kapalı-B gibi yönlendirmeler
• Arduino Projeleri: Kompakt kontrol arayüzü
• Elektronik Hobi Devreleri: Üç konumlu mod seçimi
• Ses Sistemleri: Kanal seçimi ve kapatma
• Test Ekipmanları: Farklı test modları
• PCB Montajlı Projeler: Minimum alan kullanan kontrol
• Taşınabilir Cihazlar: Mod seçimi ve kapatma
• Minyatür Robotik: Hareket yönü kontrolü
• Oyuncak Elektronik Devreleri: Üç konumlu oyun modu seçimi

Montaj ve Kullanım İpuçları

ON-OFF-ON Tek Kutuplu Yapı

IC-140 Toggle Switch, ON-OFF-ON konfigürasyonu ve SPDT yapısıyla üç konumlu tek devre kontrolü sağlar. Bu kombinasyon, alternatifli kontrol gerektiren uygulamalar için idealdir.

Kol yukarı (ON) konumda iken 1-2, orta (OFF) konumda hiçbir kontak, aşağı (ON) konumda ise 2-3 arasında bağlantı kurulur. Bu yapı, özellikle motor yön kontrolü, çift renk LED kontrolü ve alternatifli mod seçimi için idealdir. Tek switch ile bir devreyi iki farklı şekilde kontrol edebilirsiniz. Orta konumda tüm devrelerin kapalı olması, güvenli bir geçiş sağlar ve istenmeyen durumları önler.

SPDT 3 Pin Bağlantı Sistemi

IC-140 Toggle Switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir giriş kaynağını iki farklı çıkışa yönlendirme imkanı verir.

3 pin bağlantısında ortadaki pin (2) ortak (COM) bağlantıdır. Güç kaynağı bu orta pine bağlanır. Switch yukarı konumda iken 1-2, aşağı konumda iken 2-3 arasında bağlantı kurulur. MTS-103 modelindeki mini tasarım, özellikle mini projeler için kompakt bir çözüm sunar. 6mm montaj çapı ile panel alanından tasarruf sağlarken, üç farklı kontrol konumu sunarak kullanım esnekliği sağlar. Tek bir anahtar ile hem açma-kapama hem de yönlendirme işlevini gerçekleştirmek mümkündür.

Paket İçeriği

• 1 x IC-140 Toggle Switch ON-OFF-ON 6mm 3P MTS-103
