IC-143 Toggle Switch Yaylı Mom-Off-Mom Ø6mm MTS-123 (Kaliteli)

VoltajPuan : 200

Fiyat	:	0,65 USD + KDV
İndirimli Fiyat (%20)	:	0,52 USD + KDV Kazancınız 0,13 USD
KDV Dahil	:	23,95 TL

Ürüne Oy Verin

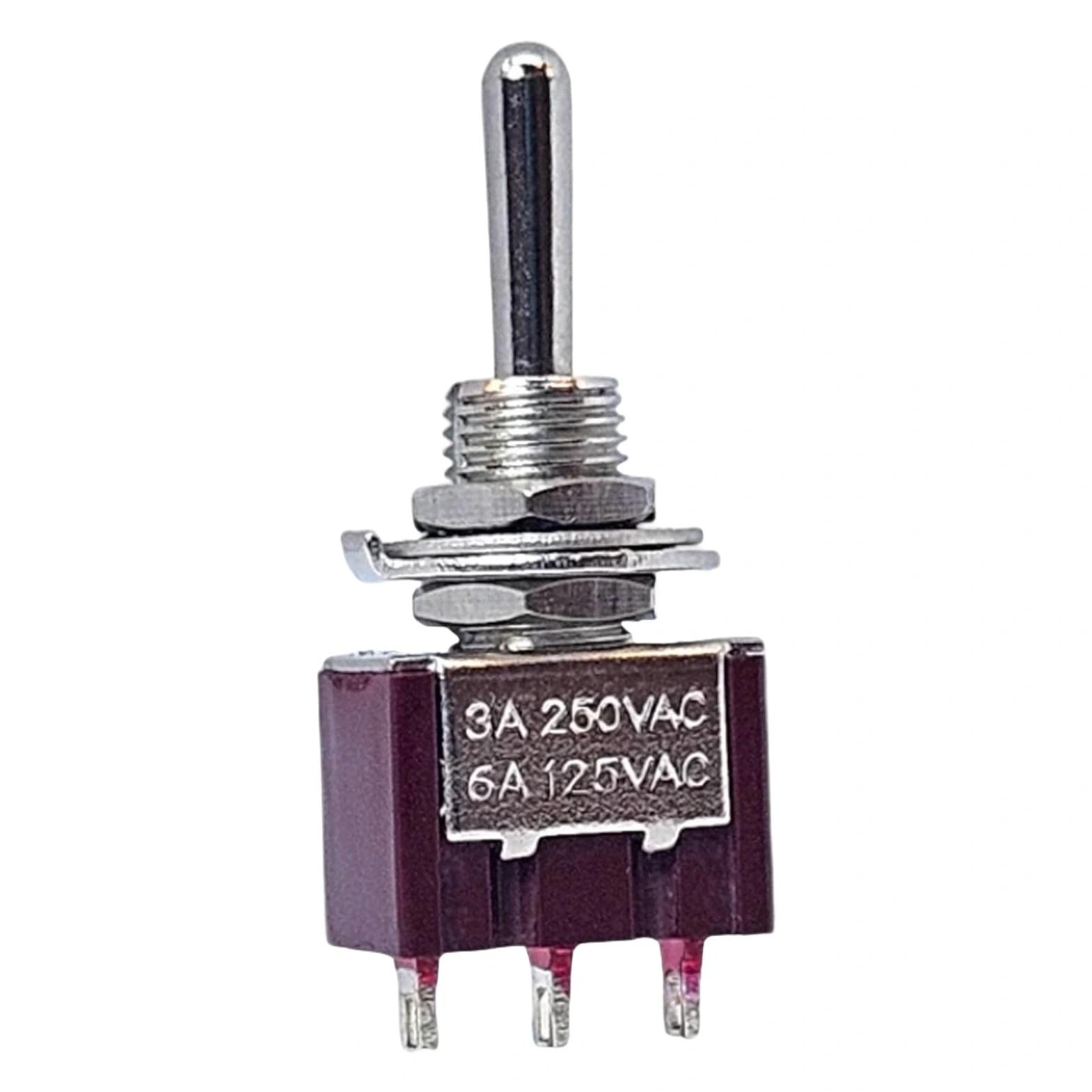

IC-143 Toggle Switch Yaylı MOM-OFF-MOM 6mm MTS-123 Kaliteli

IC-143 Toggle Switch, yaylı (spring-loaded) yapıya sahip, MOM-OFF-MOM fonksiyonuna sahip bir anahtardır. Bu tip toggle switch, kullanıcı tarafından her iki yönde de aktif hale getirilebilen ve ortada "OFF" (kapalı) pozisyonu bulunan bir mekanizmaya sahiptir. Kaliteli yapısı ve kompakt tasarımı ile çeşitli endüstriyel ve elektronik projelerde güvenilir bir anahtar çözümü sunar.

IC-143 Toggle Switch, 6mm montaj çapı ve MOM-OFF-MOM konfigürasyonu ile kompakt boyutlarda geçici kontrol gerektiren elektronik projelere uygun çok yönlü bir anahtardır. 3 pinli tasarımı ve SPDT (Tek Kutuplu Çift Yönlü) yapısı ile tek bir devreyi çift yönlü geçici kontrol edebilme imkanı sunar.

Mini boyutlu ve çift yönlü yaylı bir toggle switch arıyorsanız, IC-143 Toggle Switch MTS-123 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

MOM-OFF-MOM konfigürasyonu ile her iki yönde de yaylı, orta konumda kapalı çalışan bu mini toggle switch, motor yön kontrolü, anlık sinyal gönderimi, güvenlik sistemleri ve kullanıcı kontrolü bıraktığında otomatik olarak devre dışı kalması gereken tüm sistemler için mükemmel bir çözüm sunar. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

Model: IC-143 / MTS-123
Tip: Mini Toggle Switch (Kollu Anahtar)
Konfigürasyon: MOM-OFF-MOM (Yaylı-Kapalı-Yaylı)
Kontak Düzeni: SPDT (Tek Kutuplu Çift Yönlü)

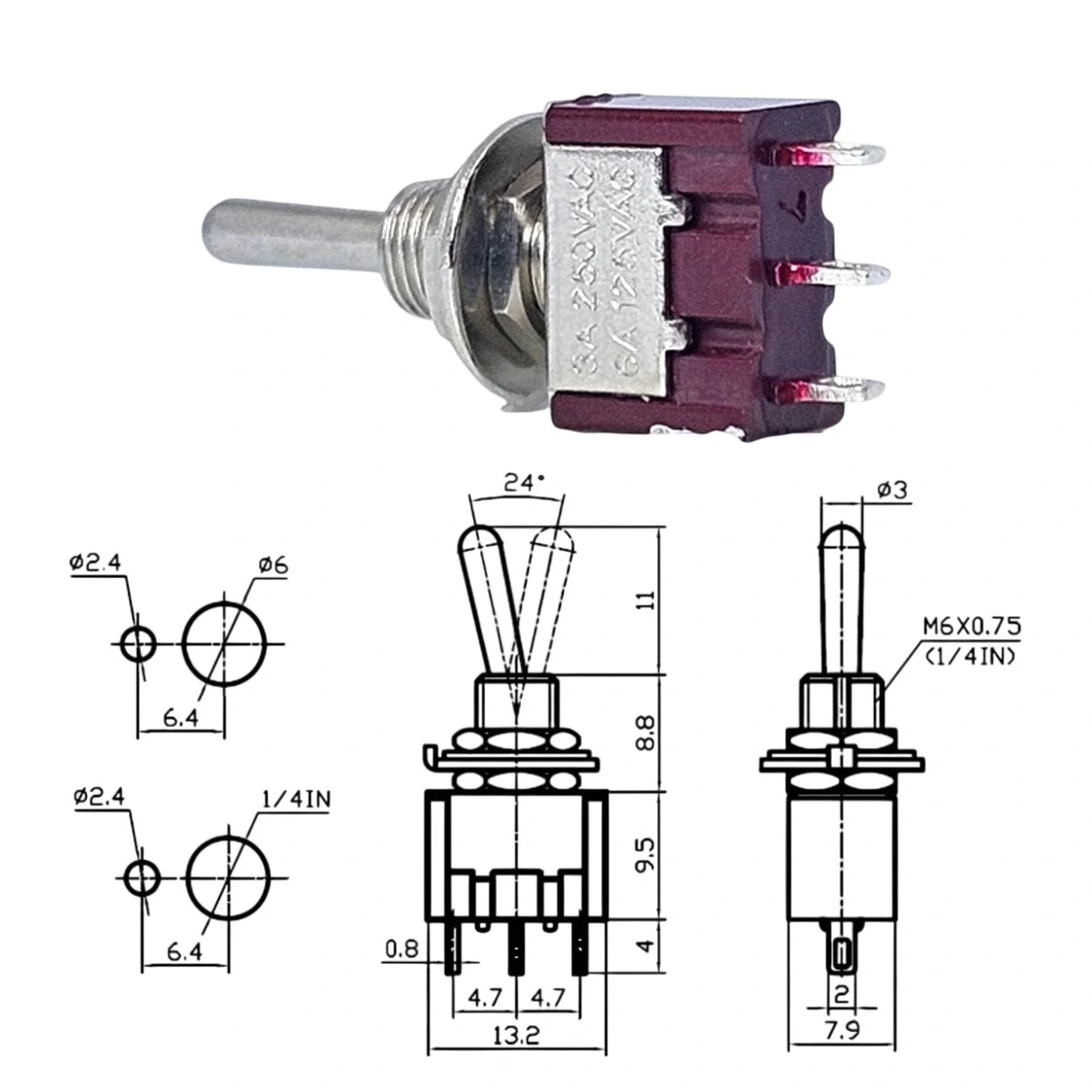

Montaj Çapı: 6mm
Terminal Sayısı: 3 Pin
Akım Kapasitesi: 3A
Voltaj Değeri: 125V AC / 12V DC
Kol Tipi: Mini Metal
Kol Uzunluğu: Yaklaşık 10mm
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Bakır Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >20,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +65°C
Bağlantı Tipi: Lehim terminali
Toplam Uzunluk: Yaklaşık 18mm (terminaller dahil)
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
Çift Yönlü Yaylı Yapı: Her iki yönde de bırakıldığında merkeze döner.
Güvenlik Odaklı Tasarım: Kullanıcı kontrolü bırakınca otomatik kapanma.
SPDT Yapısı: Tek giriş kaynağını iki farklı çıkışa yönlendirme.
Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
Hassas Mekanizma: Küçük boyuta rağmen belirgin yay geri bildirimi.
Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
Enerji Tasarrufu: Sadece gerektiğinde devre aktivasyonu.
Çift Yönlü Kontrol: Tek anahtar ile iki farklı geçici fonksiyon.
Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
Kompakt Kontrol Arayüzü: Minimum panel alanı kullanımı.

İdeal Kullanım Alanları

Mini Motor Yön Kontrolü: İleri-geri geçici hareket kontrolü
RC Model Araçlar: Anlık manevra komutları
Sinyal Devreleri: Çift yönlü geçici sinyal gönderimi
LED Kontrolü: İki farklı renk geçici aktivasyonu
Minyatür Robotik Projeler: Geçici hareket kontrolü
Test Ekipmanları: Anlık ölçüm ve test sinyalleri
Arduino Projeleri: Manuel geçici kontrol arayüzü
Sensör Test Sistemleri: Çift yönlü anlık aktivasyon
Güvenlik Sistemleri: Operatör kontrolünde çalışan fonksiyonlar
Oyuncak Devreler: Çocuk güvenliği için tutmalı kontrol
Portatif Cihazlar: Minimum alan kullanımlı geçici kontrol
Kompakt Panel Tasarımları: Yer tasarrufu sağlayan kontrol arayüzü

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde tam 6mm delik açın. Switchin boyutu mini olduğundan hassas çalışma gerektirir. Switchi önden yerleştirin ve arkadan mini somunu dikkatle sıkın. Aşırı sıkmak dişlere zarar verebilir. 3 pin bağlantısında ortadaki pin (2) ortak (COM) bağlantıdır. Güç kaynağını bu orta pine bağlayın. Switch yukarı konuma getirildiğinde 1-2, aşağı konuma getirildiğinde 2-3 arasında geçici bağlantı sağlanır. Bırakıldığında otomatik olarak merkez (OFF) konumuna döner ve tüm bağlantılar kesilir. Mini terminallere lehim yaparken ince uçlu havya kullanın ve kısa sürede işlemi tamamlayın. Motor yön kontrolü için kullanırken kol yönü ile motor dönüş yönünün uyumlu olmasına dikkat edin.

MOM-OFF-MOM Tek Kutuplu Yapı

IC-143 Toggle Switch, MOM-OFF-MOM konfigürasyonu ve SPDT yapısıyla her iki yönde geçici, orta konumda kapalı tek devre kontrolü sağlar. Bu kombinasyon, güvenlik gerektiren uygulamalar için idealdir.

Kol yukarı veya aşağı konuma getirildiğinde ilgili kontaklar aktif olur, bırakıldığında otomatik olarak merkez (OFF) konumuna geri döner. Özellikle motor yön kontrolü ve geçici sinyal gönderimi için tasarlanmıştır. Kullanıcı kontrolü bıraktığında sistemin otomatik olarak durması gereken durumlarda güvenlik sağlar. Minyatür boyutu sayesinde kompakt projelerde büyük avantaj sunar.

SPDT 3 Pin Bağlantı Sistemi

IC-143 Toggle Switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir giriş kaynağını iki farklı çıkışa yönlendirme imkanı verir.

3 pin bağlantısında ortadaki pin (2) ortak (COM) bağlantıdır. Güç kaynağı bu orta pine bağlanır. Switch yukarı konuma getirildiğinde 1-2, aşağı konuma getirildiğinde 2-3 arasında geçici bağlantı kurulur. MTS-123 modelindeki mini tasarım ve yaylı yapı, özellikle geçici aktivasyon gerektiren uygulamalar için kompakt bir çözüm sunar. Minyatür boyutu sayesinde her türlü küçük elektronik projede rahatlıkla kullanılabilir.

Paket İçeriği

1 x IC-143 Toggle Switch Yaylı MOM-OFF-MOM 6mm MTS-123

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Elektronik projeleriniz için uygun kontrol elemanını seçin.

Ürünleri İncele →

Switch

Çeşitli boyut ve tipte switch ürünlerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için kaliteli switch seçenekleri.

Ürünleri İncele →

Toggle Switch

Dayanıklı ve çok yönlü toggle switchlerimizle kontrol panellerinizi tamamlayın. Çeşitli formlarda ve işlevlerde toggle switch çözümleri.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-143 Toggle Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

MOM-OFF-MOM konfigürasyonu ne anlama gelir?

MOM-OFF-MOM, her iki yönde de yaylı (momentary), orta konumda kapalı yapıyı ifade eder. Kol yukarı veya aşağı konuma getirildiğinde ilgili kontaklar aktif olur, bırakıldığında otomatik olarak merkez konumuna döner. Sürekli tutulmadığı sürece aktif kalmaz. Güvenlik odaklı geçici kontrol sağlar.

Yaylı mini toggle switch ile DC motor yön kontrolü nasıl yapılır?

Orta pini (2) motorun bir ucuna bağlayın. Pin 1 ve 3 motorun diğer ucuna bağlayın ve her birini birer direnç üzerinden güç kaynağının farklı kutuplarına bağlayın. Kol yukarıdayken motor bir yönde, aşağıdayken ters yönde çalışır. Bırakıldığında motor otomatik olarak durur.

SPDT ve DPDT yapılar arasındaki fark nedir?

SPDT (Tek Kutuplu Çift Yönlü) 3 pinlidir ve tek bir devreyi kontrol eder. DPDT (Çift Kutuplu Çift Yönlü) 6 pinlidir ve iki bağımsız devreyi kontrol edebilir. SPDT daha basit uygulamalar için, DPDT ise daha karmaşık sistemler için uygundur. SPDT daha az yer kaplar.

Mini toggle switch ile nasıl LED renk değişimi yapılır?

Orta pini (2) güç kaynağı artı ucuna bağlayın. Pin 1 kırmızı LED anoduna, pin 3 yeşil LED anoduna bağlayın. LED katotlarını uygun dirençler üzerinden güç kaynağı eksi ucuna bağlayın. Kol yukarıdayken kırmızı, aşağıdayken yeşil LED anlık yanar.

MTS-123 kodundaki rakamlar ne anlama gelir?

MTS serisi toggle switch ailesini ifade eder. İlk rakam (1) montaj tipini ve boyutunu gösterir (mini tip). İkinci rakam (2) kontak konfigürasyonunu belirtir (SPDT - 3 pin). Son rakam (3) kol tipi ve çalışma prensibini gösterir (MOM-OFF-MOM çift yönlü yaylı tip).

Mini toggle switch Arduino ile nasıl kullanılır?

Orta pini (2) Arduino GND pinine bağlayın. Pin 1 ve 3 birer 10K pull-up direnci üzerinden iki farklı Arduino dijital pinlerine bağlayın. digitalRead() fonksiyonu ile switch konumunu okuyabilirsiniz. Switch aktif edildiğinde ilgili pin LOW değeri alır. Debounce kodu eklemeyi unutmayın.

Yaylı toggle switch ile momentary buton arasındaki fark nedir?

Yaylı toggle switch kol ile kontrol edilir, butonlar basma ile çalışır. Toggle switch çift yönlü aktivasyon sağlar, buton tek yönlüdür. Toggle switchler daha fazla akım taşıyabilir. Toggle switch koldan tutarak basılı tutulabilir. Panel montajı ve kullanıcı ergonomisi farklıdır.

Yaylı mini toggle switchin ömrünü uzatmak için ne yapılmalıdır?

Nominal akım değerinin altında kullanın. Aşırı kuvvet uygulamaktan kaçının. Uzun süre basılı tutmayın. Nemli ortamlardan koruyun. Sık yön değiştirmelerden kaçının. Terminallere yapılan lehim bağlantılarını sağlam yapın. Titreşimli ortamlarda somunun gevşememesini sağlayın. Kısa devre koruması ekleyin.

3A akım kapasitesi hangi uygulamalar için yeterlidir?

3A kapasite küçük DC motorlar (12V/36W), mini LED şeritler, küçük solenoidler, RC servo motorlar, sensör devreleri, sinyal devreleri, küçük hoparlörler, mikro fanlar ve düşük güçlü test ekipmanları için yeterlidir. Daha yüksek güç gerektiren uygulamalarda röle ile kullanılmalıdır.
