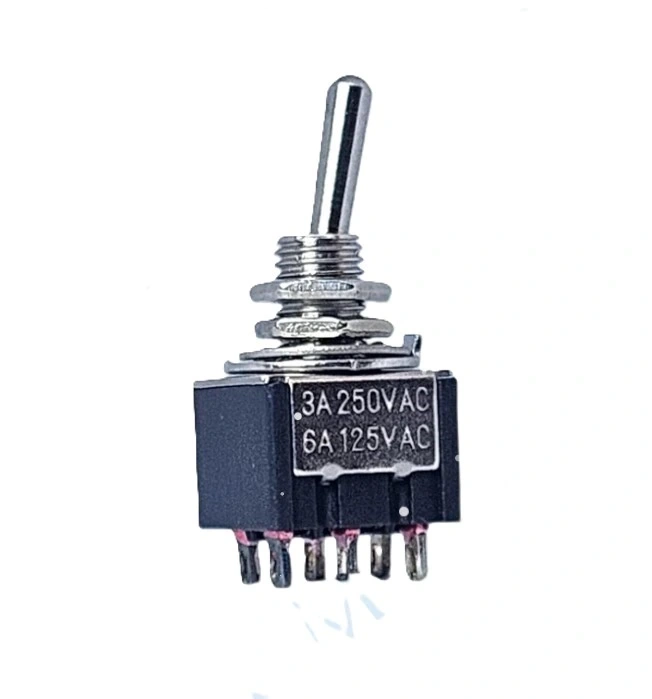

IC-144 Toggle Switch On-Off 6P Ø6mm MTS-202

IC-144 Toggle Switch ON-OFF 6P 6mm MTS-202

IC-144 Toggle Switch ON-OFF Ø6mm MTS-202, küçük boyutlu, dayanıklı ve güvenilir bir anahtardır. 6mm çapında ve ON-OFF fonksiyonlu bir toggle switch (yukarı-aşağı hareket eden anahtar) olarak tasarlanmıştır.

Bu anahtar, genellikle düşük güçlü elektrikli cihazlarda, endüstriyel makinelerde, hobi projelerinde ve otomotiv uygulamalarında kullanılır. Kompakt tasarımı ve sağlam yapısı ile uzun ömürlü bir performans sunar.

IC-144 Toggle Switch, 6mm montaj çapı ve ON-OFF konfigürasyonu ile kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. 6 pinli tasarımı ve DPDT (Çift Kutuplu Çift Yönlü) yapısı ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Mini boyutlu, iki konumlu bir toggle switch arıyorsanız, IC-144 Toggle Switch MTS-202 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

ON-OFF konfigürasyonu ile yukarı konumda açık, aşağı konumda kapalı pozisyonda çalışan bu mini toggle switch, basit açma-kapama kontrolü gerektiren uygulamalar için mükemmel bir çözüm sunar. İki bağımsız devreyi tek bir switch ile açıp kapatabilme özelliği sayesinde panel tasarımında yer tasarrufu sağlar. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

• Model: IC-144 / MTS-202
• Tip: Mini Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF (Açık-Kapalı)
• Kontak Düzeni: DPDT (Çift Kutuplu Çift Yönlü)
• Montaj Çapı: 6mm
• Terminal Sayısı: 6 Pin
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Mini Metal
• Kol Uzunluğu: Yaklaşık 10mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 20mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
• İki Konumlu Kullanım: Basit açma-kapama kontrolü.
• Çift Devre Kontrolü: 6 pin ile iki bağımsız devreyi aynı anda yönetme.
• ON-OFF Yapısı: Kolay anlaşılır basit kontrol mekanizması.
• DPDT Yapısı: İki giriş kaynağını dört farklı çıkışa yönlendirme.
• Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
• Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
• Hassas Mekanizma: Küçük boyuta rağmen belirgin pozisyon hissi.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Kompakt Panel Tasarımı: Tek switch ile iki bağımsız devre kontrolü.
• Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
• Basit Kullanım: Karmaşık olmayan açma-kapama işlevi.

İdeal Kullanım Alanları

• Minyatür Güç Kontrolleri: İki farklı sistemi açma-kapama
• LED Aydınlatma Sistemleri: Çift kanal aydınlatma kontrolü
• RC Model Araçlar: İki fonksiyon kontrolü
• Ses Sistemleri: Çift kanal ses kontrolü
• Taşınabilir Elektronik Cihazlar: Kompakt güç yönetimi
• Test Ekipmanları: İki ayrı test devresinin kontrolü
• Hobi Elektronik Projeleri: Çift devre açma-kapama
• Arduino/Raspberry Pi: Kompakt kullanıcı kontrolü
• Mini Robotik Projeler: Çift motor açma-kapama
• Küçük Oyuncak Sistemleri: İki fonksiyonlu açma-kapama
• PCB Montajlı Projeler: Minimum alan kullanan switch ihtiyacı
• Sensör Sistemleri: İki ayrı sensör devresinin kontrolü

Montaj ve Kullanım İpuçları

ON-OFF Çift Kutuplu Yapı

IC-144 Toggle Switch, ON-OFF konfigürasyonu ve DPDT yapısıyla iki konumlu çift devre kontrolü sağlar. Bu kombinasyon, basit ancak çok yönlü bir kontrol mekanizması sunar.

Kol yukarı (ON) konumda iken kontaklar aktif olur, aşağı (OFF) konumda ise tüm kontaklar kapalı duruma geçer. Bu yapı, özellikle iki bağımsız devrenin aynı anda açılıp kapatılması gereken durumlar için idealdir. Örneğin, LED aydınlatma ve bir fan motorunu tek bir switch ile kontrol edebilir veya iki farklı sensör devresini aynı anda etkinleştirebilirsiniz.

DPDT 6 Pin Bağlantı Sistemi

IC-144 Toggle Switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 pinli bağlantı sistemi sunar. Bu yapı, iki ayrı giriş kaynağını dört farklı çıkışa yönlendirme imkanı verir.

6 pin bağlantı, iki ayrı devre grubu şeklinde düzenlenir: 1-2-3 ve 4-5-6. Her grupta orta pin (2 ve 5) ortak (COM) bağlantıdır. Switch ON konumda iken 1-2 ve 4-5 arasında bağlantı kurulur. MTS-202 modelindeki mini tasarım, özellikle yer kısıtlaması olan projeler için kompakt bir çözüm sunar. İki ayrı SPDT switchin tek bir gövdede birleştirilmiş hali olarak düşünülebilir, böylece panel alanından ve maliyetten tasarruf sağlar.

Paket İçeriği

• 1 x IC-144 Toggle Switch ON-OFF 6P 6mm MTS-202
