IC-145 Toggle Switch On-Off-On 6mm 6P MTS-203

VoltajPuan : 158

Fiyat	:	0,52 USD + KDV
İndirimli Fiyat (%20,8)	:	0,41 USD + KDV Kazancınız 0,11 USD
KDV Dahil	:	18,98 TL

Ürüne Oy Verin

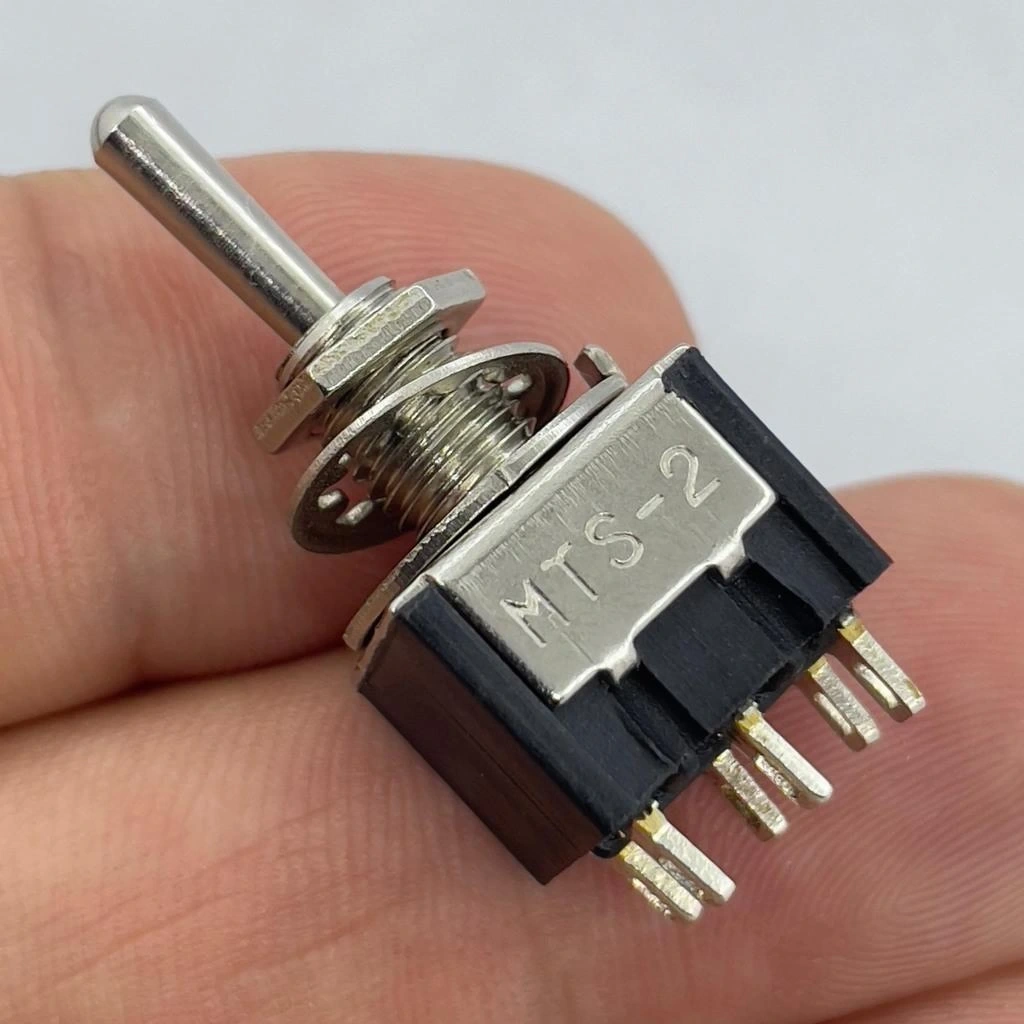

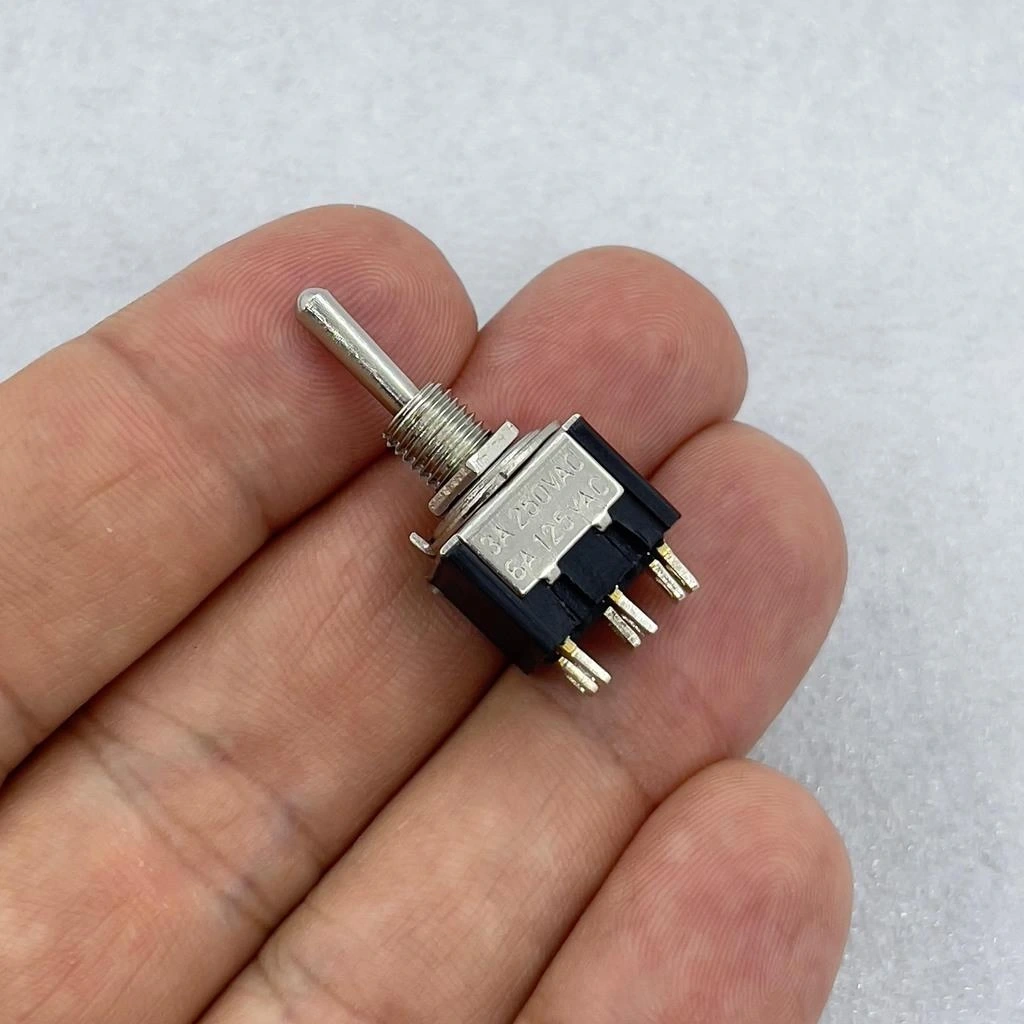

IC-145 Toggle Switch ON-OFF-ON 6mm 6P MTS-203

IC-145, elektrik devrelerinde kullanılan bir mini toggle anahtarıdır. 6mm boyutlarındaki bu anahtar, ON-OFF-ON (Açık-Kapalı-Açık) pozisyonlarına sahiptir. Bu anahtar, elektriksel bağlantıların kesilmesi ve sağlanması için kullanılır.

IC-145 Toggle Switch, 6mm montaj çapı ve ON-OFF-ON konfigürasyonu ile kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. 6 pinli tasarımı ve DPDT (Çift Kutuplu Çift Yönlü) yapısı ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Mini boyutlu ve üç konumlu bir toggle switch arıyorsanız, IC-145 Toggle Switch MTS-203 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

ON-OFF-ON konfigürasyonu ile üç konumlu çalışan bu mini toggle switch, çift motor kontrolü, LED modu seçimi, sinyal yönlendirme ve alternatifli kontrol gerektiren tüm kompakt uygulamalar için mükemmel bir çözüm sunar. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

Model: IC-145 / MTS-203
Tip: Mini Toggle Switch (Kollu Anahtar)
Konfigürasyon: ON-OFF-ON
Kontak Düzeni: DPDT (Çift Kutuplu Çift Yönlü)
Montaj Çapı: 6mm

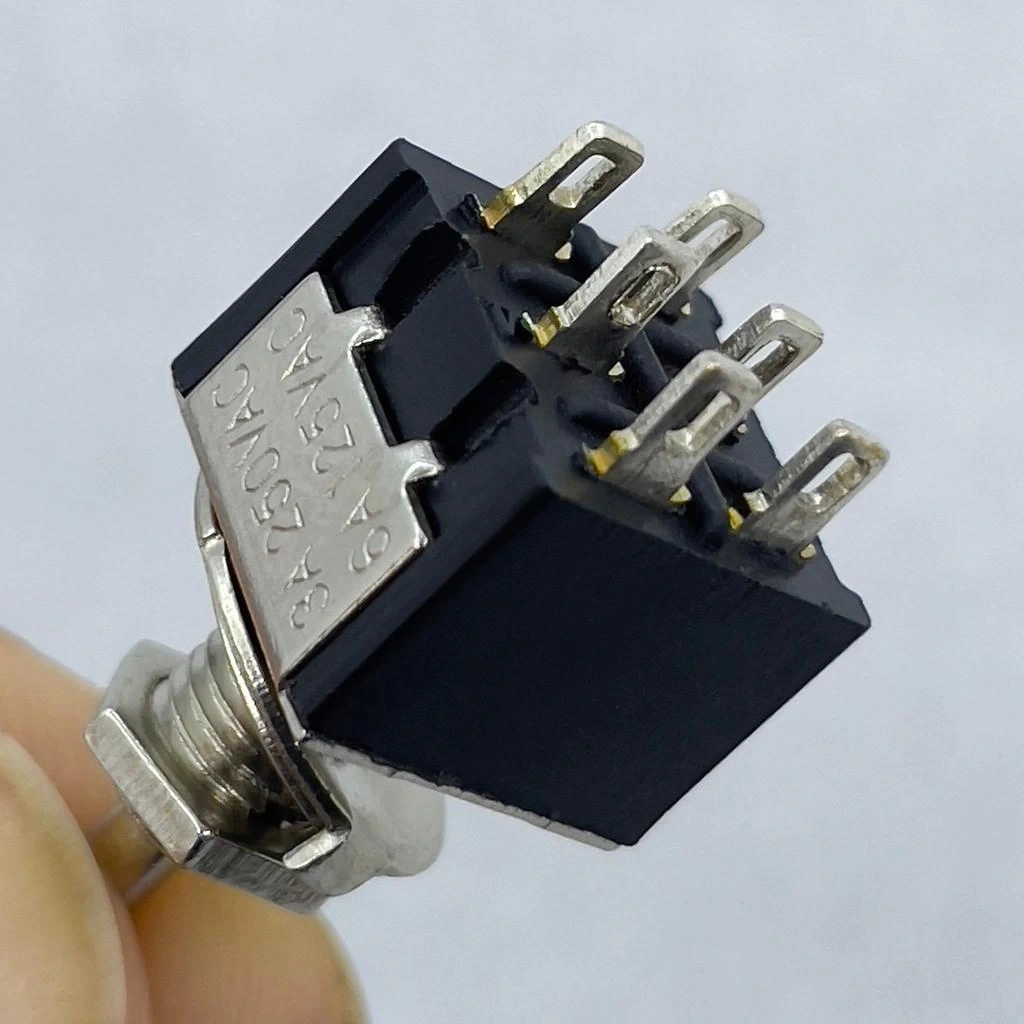

Terminal Sayısı: 6 Pin
Akım Kapasitesi: 3A
Voltaj Değeri: 125V AC / 12V DC
Kol Tipi: Mini Metal
Kol Uzunluğu: Yaklaşık 10mm
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Bakır Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >20,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +65°C
Bağlantı Tipi: Lehim terminali

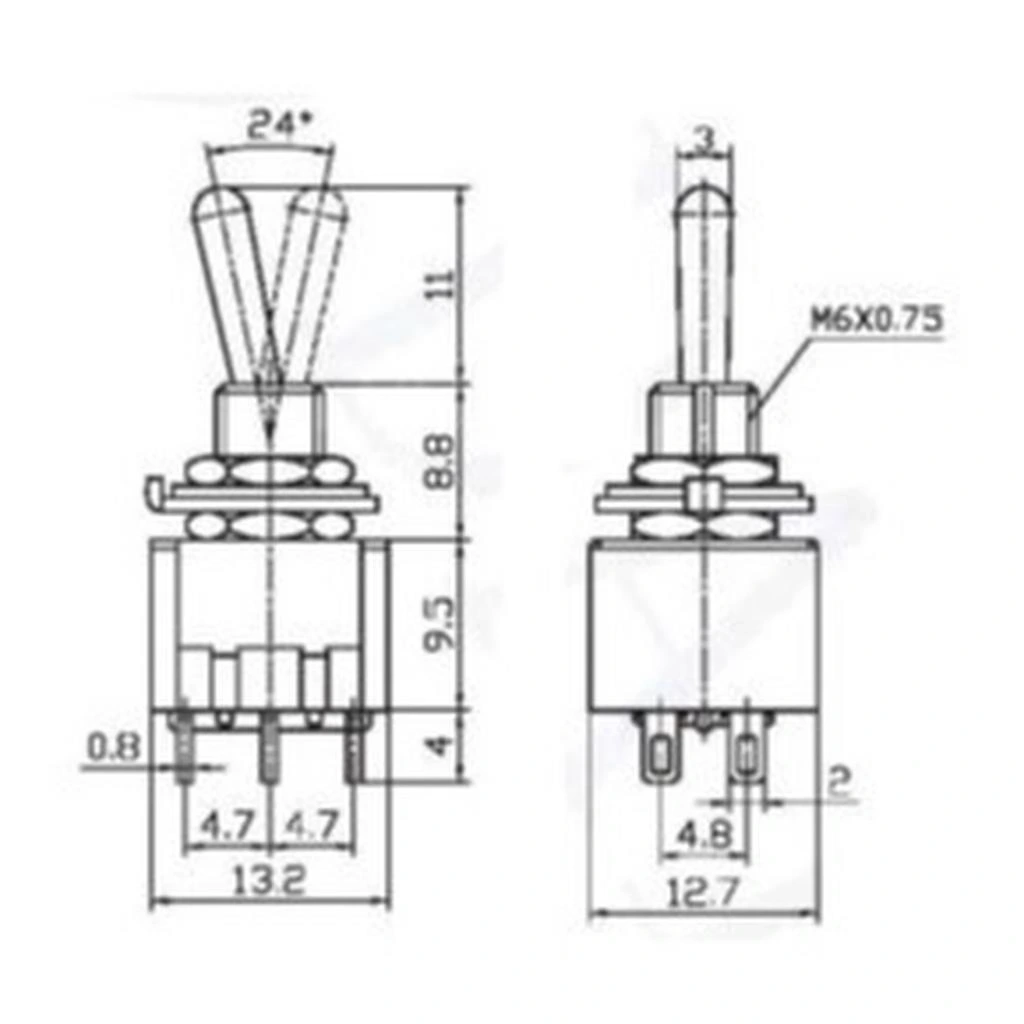

Toplam Uzunluk: Yaklaşık 20mm (terminaller dahil)
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
Üç Konumlu Çalışma: Yukarı açık, orta kapalı, aşağı açık pozisyonlar.
Çift Devre Kontrolü: 6 pin ile iki bağımsız devreyi aynı anda yönetme.
ON-OFF-ON Yapısı: İki alternatif fonksiyon ve tam kapalı pozisyon.
DPDT Yapısı: İki giriş kaynağını dört farklı çıkışa yönlendirme.
Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
Hassas Mekanizma: Küçük boyuta rağmen belirgin pozisyon hissi.
Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
Alternatifli Kontrol: Tek switch ile iki farklı fonksiyon veya yön seçimi.
Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
Minimal Panel Alanı: Kompakt cihazlar için ideal tasarım.

İdeal Kullanım Alanları

Mini Motor Yön Kontrolü: İleri-stop-geri kontrolleri
RC Model Araçlar: Kompakt kontrol devreleri
LED Renk Seçimi: RGB LED renk modu değiştirme
Ses Sistemleri: Mini mikser ve sinyal yönlendirme
Arduino Projeleri: Kompakt kontrol arayüzleri
Minyatür Robotik: Çift motor ve sensör kontrolü
Taşınabilir Test Ekipmanları: Ölçüm modu seçimi
DIY Elektronik Projeleri: Dar alan gerektiren devreler
Kompakt Güç Kaynakları: Mod ve voltaj seçimi
Oyuncak Elektronik Devreleri: Fonksiyon kontrolü
Efekt Pedalları: Mod değiştirme ve yönlendirme
Giyilebilir Elektronik: Minimal boyut gerektiren kontroller

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde tam 6mm delik açın. Switchin boyutu mini olduğundan hassas çalışma gerektirir. Switchi önden yerleştirin ve arkadan mini somunu dikkatle sıkın. Aşırı sıkmak dişlere zarar verebilir. 6 pin bağlantısını iki ayrı devre grubu olarak düşünün: 1-2-3 ve 4-5-6. Her grupta ortadaki pinler (2 ve 5) ortak (COM) bağlantılardır. Güç kaynaklarını bu orta pinlere bağlayın.

ON-OFF-ON Çift Kutuplu Yapı

IC-145 Toggle Switch, ON-OFF-ON konfigürasyonu ve DPDT yapısıyla üç konumlu çift devre kontrolü sağlar. Bu kombinasyon, iki bağımsız devrenin alternatifli kontrolünü mümkün kılar.

Kol yukarı konumda iken bir grup kontak, orta konumda hiçbir kontak, aşağı konumda ise alternatif grup kontak aktif olur. Bu mekanizma, özellikle motor yön kontrolü ve sinyal yönlendirme için idealdir. Örneğin, tek bir switch ile DC motorun ileri-stop-geri kontrolünü veya bir sinyalin iki farklı çıkışa yönlendirilmesini sağlayabilirsiniz.

DPDT 6 Pin Bağlantı Sistemi

IC-145 Toggle Switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 pinli bağlantı sistemi sunar. Bu yapı, iki ayrı giriş kaynağını dört farklı çıkışa yönlendirme imkanı verir.

6 pin bağlantı, iki ayrı devre grubu şeklinde düzenlenir: 1-2-3 ve 4-5-6. Her grupta orta pin (2 ve 5) ortak (COM) bağlantıdır. Switch konumuna göre, bu ortak pinler diğer pinlerle bağlantı kurar. MTS-203 modelindeki mini tasarım, özellikle dar alanlarda kullanım için optimize edilmiştir. 6mm montaj çapı sayesinde minimum panel alanı kullanarak maksimum kontrol imkanı sağlar.

Paket İçeriği

1 x IC-145 Toggle Switch ON-OFF-ON 6mm 6P MTS-203

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Elektronik projeleriniz için uygun kontrol elemanını seçin.

Ürünleri İncele →

Switch

Çeşitli boyut ve tipte switch ürünlerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için kaliteli switch seçenekleri.

Ürünleri İncele →

Toggle Switch

Dayanıklı ve çok yönlü toggle switchlerimizle kontrol panellerinizi tamamlayın. Çeşitli formlarda ve işlevlerde toggle switch çözümleri.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-145 Toggle Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

Mini toggle switch 6mm ile 12mm model arasındaki farklar nelerdir?

6mm mini model daha küçük montaj deliği gerektirir ve dar alanlarda idealdir. Akım kapasitesi genellikle 3A ile sınırlıdır. Kol ve terminaller daha küçüktür. 12mm standart modeller daha yüksek akım taşıyabilir (genellikle 5-10A) ve daha dayanıklıdır. Kompakt projeler için 6mm, güç gerektiren uygulamalar için 12mm tercih edilir.

ON-OFF-ON toggle switch ile DC motor yön kontrolü nasıl yapılır?

Orta pinleri (2 ve 5) güç kaynağının artı ucuna bağlayın. 1-3 pinleri motorun bir ucuna, 4-6 pinleri motorun diğer ucuna bağlayın. Kol yukarıdayken motor ileri, aşağıdayken geri çalışır, orta konumda durur. Polarite değişimi sayesinde motorun yönü kontrol edilir.

DPDT mini switchin 6 pini nasıl doğru bağlanır?

Pinleri iki grup halinde düşünün: 1-2-3 ve 4-5-6. Her grupta ortadaki pinler (2 ve 5) ortak (COM) bağlantılardır. Giriş sinyallerini orta pinlere bağlayın. Çıkış cihazlarını yukarı konumda 1-4, aşağı konumda 3-6 pinlerine bağlayın. Her grubu ayrı devreler için kullanabilirsiniz.

3A kapasitesi hangi tür uygulamalar için yeterlidir?

3A kapasite küçük DC motorlar, LED şeritler (3m kadar), mini solenoidler, servo motorlar, düşük güçlü fanlar, sinyal devreleri, sensör sistemleri ve küçük elektronik projeler için yeterlidir. 12V sistemlerde yaklaşık 36W güce kadar yük kontrolü sağlar. Daha yüksek güç gerektiren uygulamalarda röle kullanılmalıdır.

PCB montajı için pin aralıkları ne kadardır?

Mini toggle switch pin aralıkları genellikle 2.54mm (0.1 inç) standart grid sistemine uyumludur. Pin grupları arasındaki mesafe yaklaşık 5.08mm (0.2 inç) civarındadır. PCB tasarlarken her pin grubu (1-2-3 ve 4-5-6) içindeki pinler arası mesafeyi kontrol edin. Datasheet spesifikasyonlarını referans alarak tasarım yapın.

Bu switch ile RGB LED kontrolü nasıl yapılır?

Orta pinleri (2 ve 5) güç kaynağı artı ucuna bağlayın. 1, 3, 4 ve 6 pinlerini farklı renklere bağlayın (örneğin 1-kırmızı, 3-yeşil, 4-mavi, 6-sarı). LED katotlarını dirençler üzerinden eksi uca bağlayın. Switch konumuna göre farklı renk kombinasyonları elde edebilirsiniz.

Mini toggle switchin ömrünü uzatmak için neler yapılabilir?

Nominal akım değerinin %70 altında kullanın. Aşırı kuvvet uygulamaktan kaçının. Sıcak ortamlarda kullanmayın. Terminal bağlantılarını sağlam yapın. Titreşimli ortamlarda somun sıkılığını düzenli kontrol edin. Kısa devre koruması ekleyin. Nemli ortamlardan koruyun. Hızlı konum değiştirmeden kaçının.

Bu switch ile stereo ses kontrolü nasıl yapılır?

İlk grup pinleri (1-2-3) sol kanal, ikinci grup pinleri (4-5-6) sağ kanal için kullanın. Orta pinleri (2 ve 5) ses kaynağınıza bağlayın. 1-4 pinlerini birinci hoparlöre, 3-6 pinlerini ikinci hoparlöre bağlayın. Kol konumuna göre ses farklı hoparlörlere yönlendirilir.

Mini toggle switch Arduino ile nasıl kullanılır?

Orta pinleri (2 ve 5) Arduino GND pinine bağlayın. Diğer pinleri (1,3,4,6) 10K pull-up dirençleri üzerinden dijital pinlere bağlayın. digitalRead() fonksiyonu ile pin durumunu okuyun. Switch aktifken LOW, pasifken HIGH değer alırsınız. Debounce kodu ekleyerek sinyal temizliği sağlayın.
