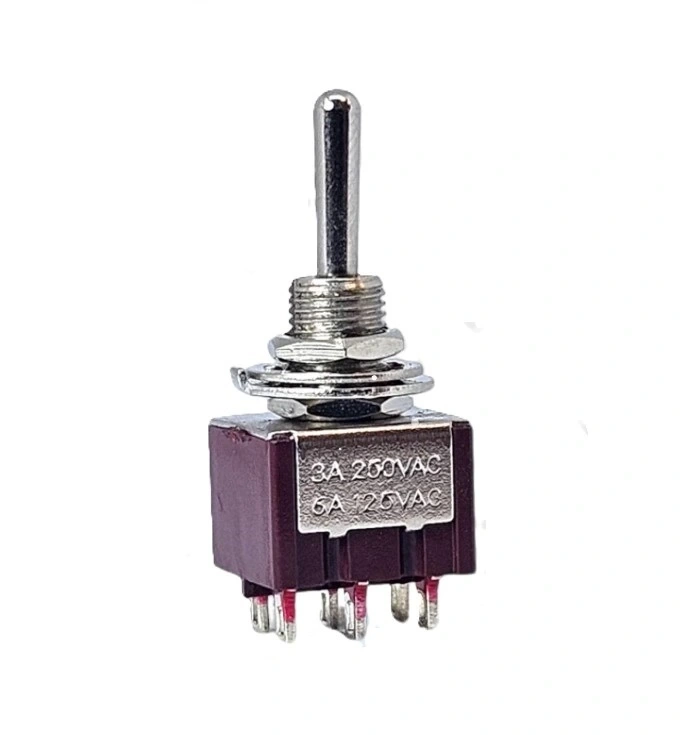

IC-148 Toggle Switch Yaylı Mom-Off-Mom 6P Ø6mm MTS-223 (Kaliteli)

IC-148 Toggle Switch Yaylı MOM-OFF-MOM 6P 6mm MTS-223 Kaliteli

IC-148 Toggle Switch Yaylı MOM-OFF-MOM (Kaliteli) Ø6mm MTS-223, dayanıklı ve güvenilir anahtarlama çözümü sunan bir toggle switch’tir. Ø6mm boyutuyla kompakt yapıya sahip olan bu anahtar, yaylı MOM-OFF-MOM yapısıyla kullanıcılara hızlı ve güvenli geçişler sağlar.

Kaliteli malzemelerle üretilmiş olan bu anahtar, yüksek performans ve uzun ömürlü kullanım için idealdir. Elektronik projelerde, endüstriyel uygulamalarda ve çeşitli otomasyon sistemlerinde tercih edilebilir.

IC-148 Toggle Switch, 6mm montaj çapı ve MOM-OFF-MOM konfigürasyonu ile kompakt boyutlarda geçici kontrol gerektiren elektronik projelere uygun çok yönlü bir anahtardır. 6 pinli tasarımı ve DPDT (Çift Kutuplu Çift Yönlü) yapısı ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Mini boyutlu ve çift yönlü yaylı bir toggle switch arıyorsanız, IC-148 Toggle Switch MTS-223 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

MOM-OFF-MOM konfigürasyonu ile her iki yönde de yaylı, orta konumda kapalı çalışan bu mini toggle switch, çift motor yön kontrolü, güvenlik sistemleri, geçici aktivasyon gerektiren uygulamalar ve kullanıcı kontrolü bıraktığında otomatik olarak devre dışı kalması gereken tüm sistemler için mükemmel bir çözüm sunar. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

• Model: IC-148 / MTS-223
• Tip: Mini Toggle Switch (Kollu Anahtar)
• Konfigürasyon: MOM-OFF-MOM (Yaylı-Kapalı-Yaylı)
• Kontak Düzeni: DPDT (Çift Kutuplu Çift Yönlü)
• Montaj Çapı: 6mm
• Terminal Sayısı: 6 Pin
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Mini Metal
• Kol Uzunluğu: Yaklaşık 10mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 20mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
• Çift Yönlü Yaylı Yapı: Her iki yönde de bırakıldığında merkeze döner.
• Çift Devre Kontrolü: 6 pin ile iki bağımsız devreyi aynı anda yönetme.
• MOM-OFF-MOM Yapısı: Güvenlik odaklı geçici kontrol sağlar.
• DPDT Yapısı: İki giriş kaynağını dört farklı çıkışa yönlendirme.
• Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
• Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
• Hassas Mekanizma: Küçük boyuta rağmen belirgin yay geri bildirimi.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Güvenlik Öncelikli Tasarım: Operatör kontrolü bıraktığında otomatik kapanma.
• Çift Yönlü Aktivasyon: Her iki yönde geçici kontrol sağlama.
• Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.

İdeal Kullanım Alanları

• Mini Motor Yön Kontrolü: İleri-geri geçici hareket kontrolü
• RC Model Araçlar: Anlık hareket komutları
• Kompakt Güvenlik Sistemleri: Operatör kontrolü gerektiren işlevler
• Minyatür Robotik Projeler: Çift eksen geçici kontrol
• Mikro Drone Kontrolleri: Anlık manevra komutları
• Test Ekipmanları: Geçici test ve aktivasyon
• Portatif Cihazlar: Kullanıcı teyidi gerektiren fonksiyonlar
• Oyuncak Elektronik Devreleri: Güvenli çocuk kontrolü
• Arduino Nano Projeleri: Kompakt kontrol arayüzü
• LED Aydınlatma: Anlık mod değişimi
• Mini Laboratuvar Ekipmanları: Geçici aktivasyon gerektiren fonksiyonlar
• Akıllı Ev Prototipleri: Kompakt manuel override kontrolleri

Montaj ve Kullanım İpuçları

MOM-OFF-MOM Çift Kutuplu Yapı

IC-148 Toggle Switch, MOM-OFF-MOM konfigürasyonu ve DPDT yapısıyla her iki yönde geçici, orta konumda kapalı çift devre kontrolü sağlar. Bu kombinasyon, güvenlik gerektiren uygulamalar için idealdir.

Kol yukarı veya aşağı konuma getirildiğinde ilgili kontaklar aktif olur, bırakıldığında otomatik olarak merkez (OFF) konumuna geri döner. Özellikle motor yön kontrolü, geçici aktivasyon ve iki yönlü anlık komut gerektiren sistemler için tasarlanmıştır. Kullanıcı kontrolü bıraktığında sistemin otomatik olarak durması gereken durumlarda güvenlik sağlar.

DPDT 6 Pin Bağlantı Sistemi

IC-148 Toggle Switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 pinli bağlantı sistemi sunar. Bu yapı, iki ayrı giriş kaynağını dört farklı çıkışa yönlendirme imkanı verir.

6 pin bağlantı, iki ayrı devre grubu şeklinde düzenlenir: 1-2-3 ve 4-5-6. Her grupta orta pin (2 ve 5) ortak (COM) bağlantıdır. Switch yukarı konumda iken 1-2 ve 4-5, aşağı konumda iken 2-3 ve 5-6 arasında geçici bağlantı kurulur. MTS-223 modelindeki mini tasarım, özellikle çift motor kontrolü gibi uygulamalar için kompakt bir çözüm sunar. Yaylı yapısı sayesinde güvenlik kritik sistemlerde tercih edilir.

Paket İçeriği

• 1 x IC-148 Toggle Switch Yaylı MOM-OFF-MOM 6P 6mm MTS-223
