IC-148F Toggle Switch On-Off-On 12mm 3P MTS-103L

VoltajPuan : 359

Fiyat	:	1,17 USD + KDV
İndirimli Fiyat (%20)	:	0,94 USD + KDV Kazancınız 0,23 USD
KDV Dahil	:	43,09 TL

Ürüne Oy Verin

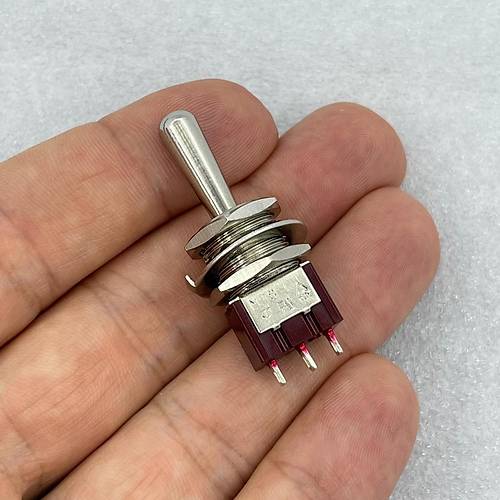

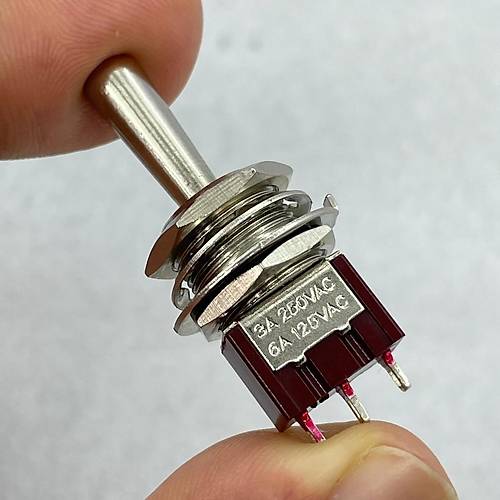

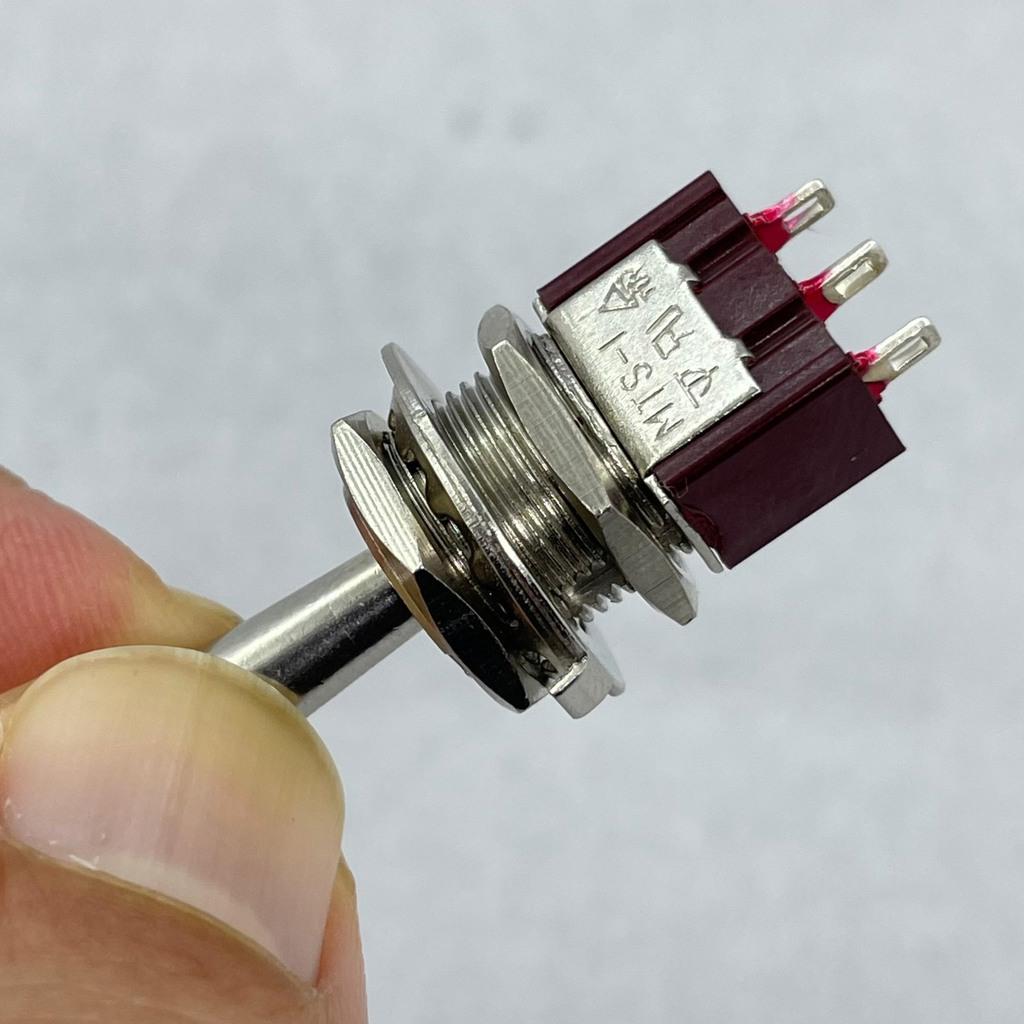

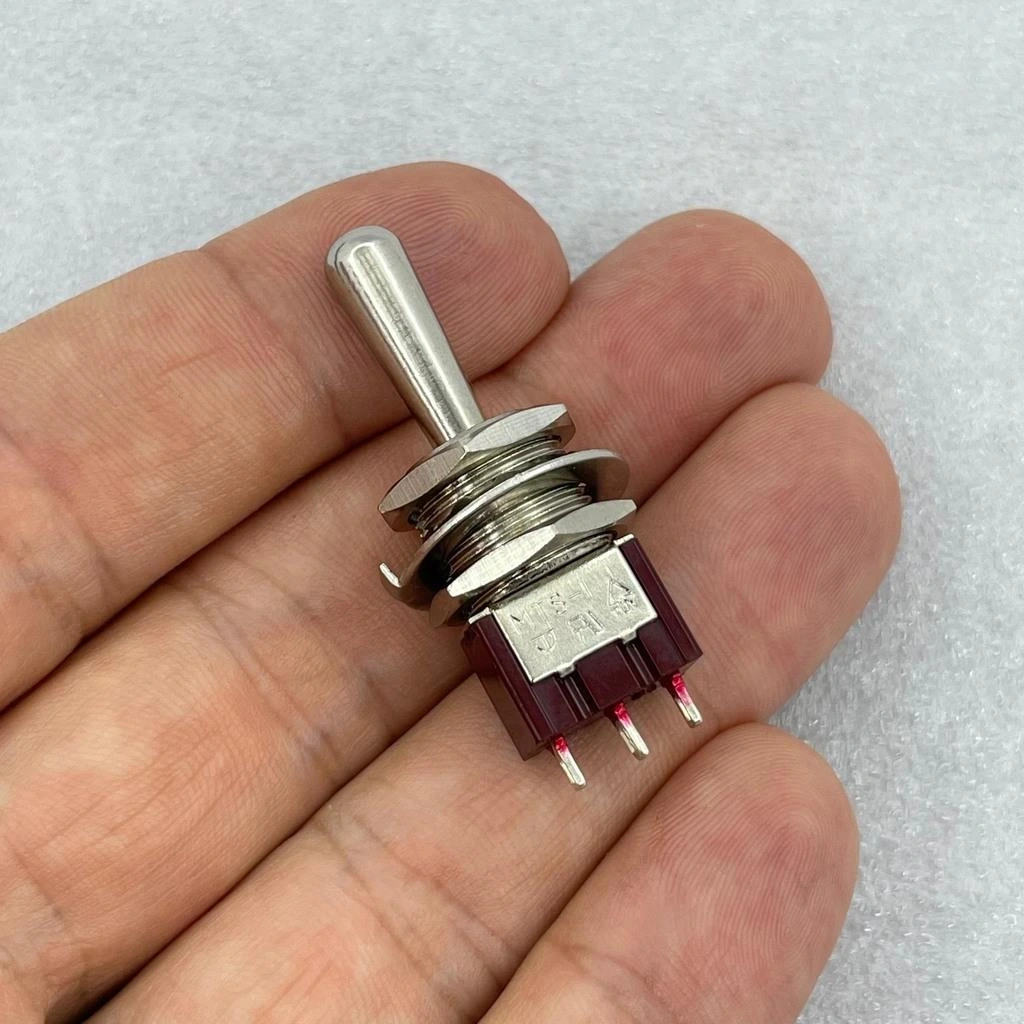

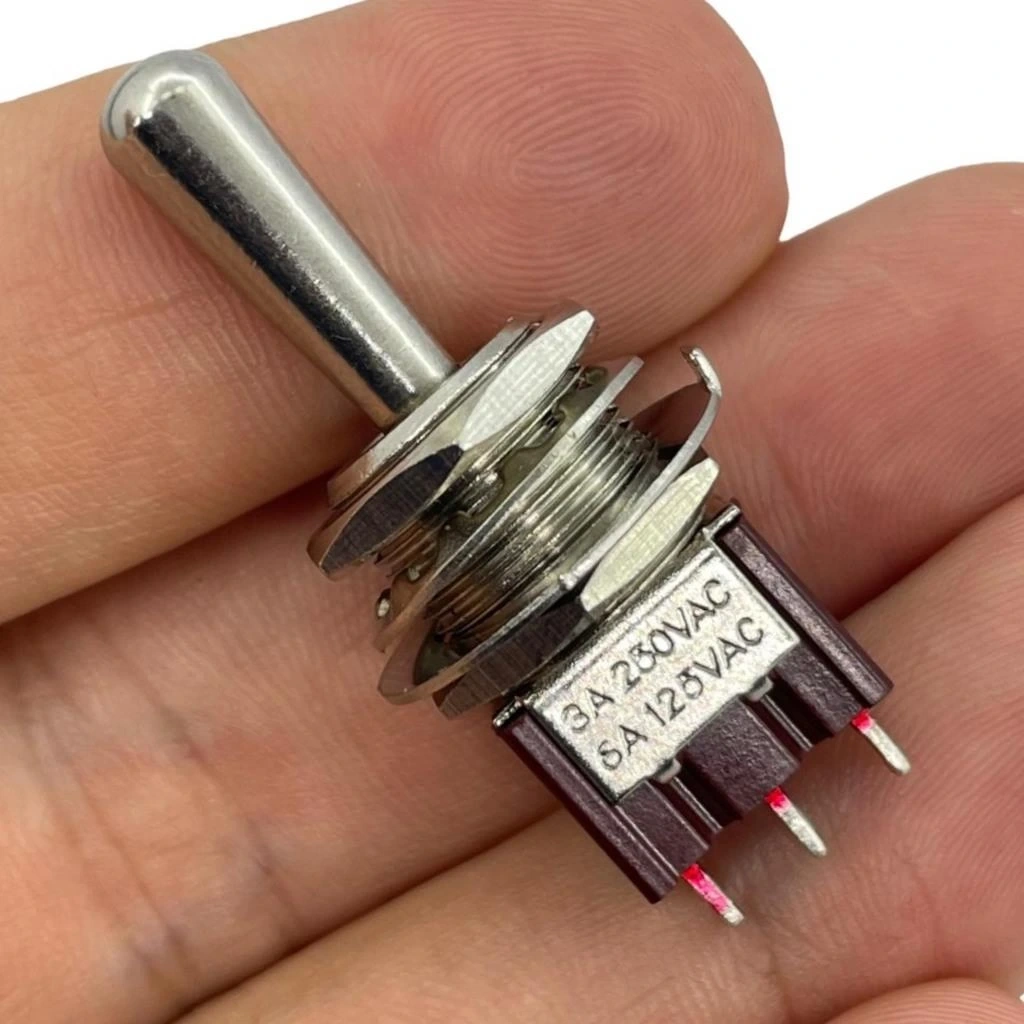

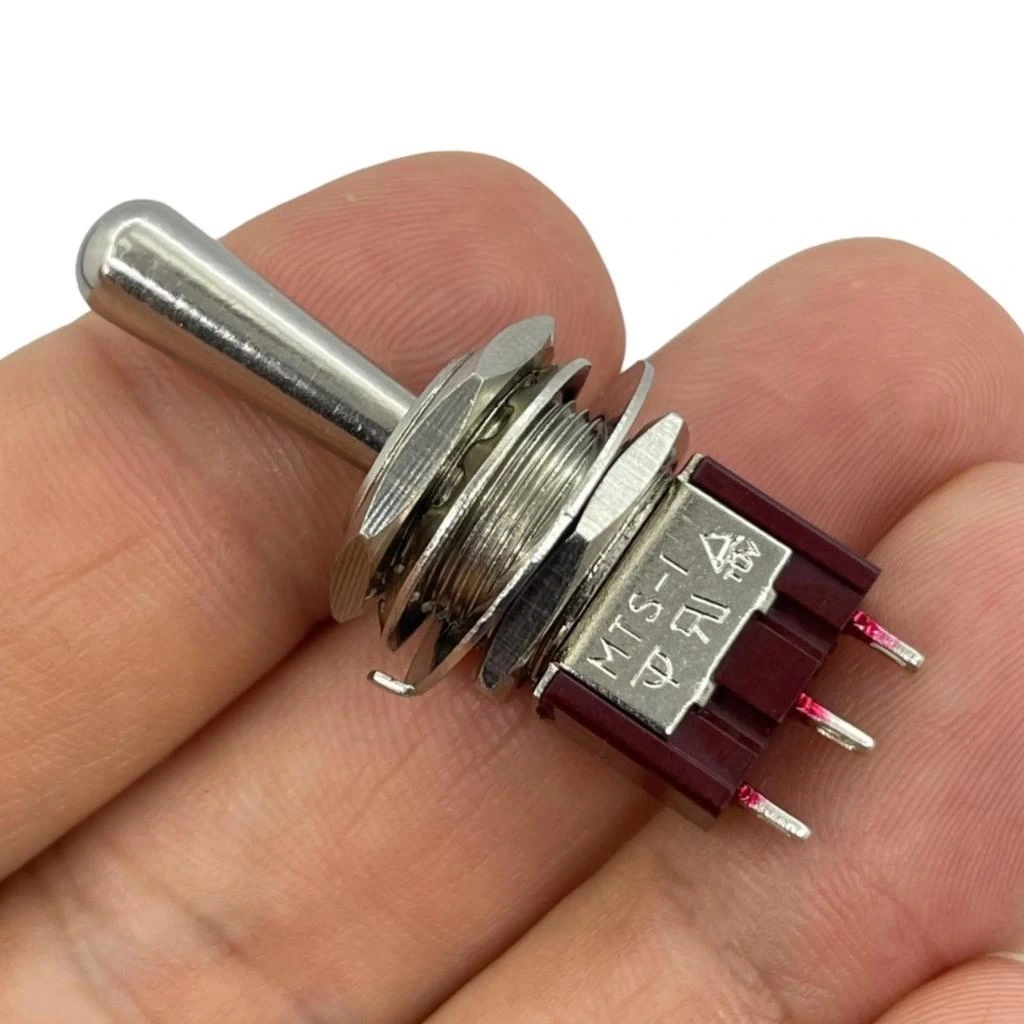

IC-148F Toggle Switch ON-OFF-ON 12mm 3P MTS-103L

IC-148F, MTS-103L modeli ile belirtilen bir Toggle (Kapama) anahtarıdır. Bu tip anahtarlar elektrik devrelerini açma ve kapama işlemleri için kullanılır.

IC-148F, üzerinde üç farklı konum (ON-OFF-ON) bulunan bir toggle anahtarıdır, bu da demek oluyor ki iki farklı bağlantıyı kontrol edebilir. Ayrıca, 12 mm montaj çapıyla birçok uygulamada kullanılmaya uygun bir boyuta sahiptir.

IC-148F Toggle Switch, üç konumlu yapısı ve kullanışlı tasarımıyla elektronik projeleriniz için çok yönlü bir kontrol anahtarıdır. 12mm montaj çapı, 3 pinli bağlantı ve ON-OFF-ON konfigürasyonu ile alternatifli kontrol gerektiren uygulamalar için idealdir.

Çok yönlü ve esnek bir toggle switch arıyorsanız, IC-148F Toggle Switch MTS-103L model kodu ile projeleriniz için mükemmel bir seçimdir. SPDT (Tek Kutuplu Çift Atım) yapısı sayesinde tek bir anahtarla üç farklı konumda kontrol imkanı sunar.

ON-OFF-ON konfigürasyonu ile orta konumda kapalı, diğer iki konumda açık pozisyonda çalışan bu toggle switch, motor yön kontrolü, aydınlatma sistemleri, güç kaynakları ve alternatifli kontrol gerektiren tüm uygulamalar için ideal bir çözümdür. Kompakt 12mm boyutu ile kontrol panellerinize kolayca entegre edilebilir.

Teknik Özellikler

Model: IC-148F / MTS-103L
Tip: Toggle Switch (Kollu Anahtar)
Konfigürasyon: ON-OFF-ON
Kontak Düzeni: SPDT (Tek Kutuplu Çift Atım)
Montaj Çapı: 12mm
Terminal Sayısı: 3 Pin
Akım Kapasitesi: 6A
Voltaj Değeri: 125V AC / 12V DC
Kol Tipi: Standart Metal
Kol Uzunluğu: Yaklaşık 15mm
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Bakır Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >30,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +70°C
Bağlantı Tipi: Lehim terminali (Uzun tip - L)
Toplam Uzunluk: Yaklaşık 35mm (terminaller dahil)
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Üç Konumlu Kullanım: Yukarı, orta ve aşağı pozisyonlarda farklı kontrol.
ON-OFF-ON Yapısı: İki alternatif fonksiyon ve orta kapalı pozisyon.
SPDT Yapısı: Tek giriş kaynağını iki farklı çıkışa yönlendirme.
Motor Yön Kontrolüne Uygun: İleri-stop-geri kontrolü için ideal.
Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
Standart Tasarım: Yaygın projelere uyumlu ölçüler.
Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
Uzun Terminal Tasarımı (L): Kolay lehimleme ve bağlantı.
Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında güvenilir çalışma.
Uzun Kullanım Ömrü: 30,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

DC Motor Yön Kontrolü: İleri-stop-geri kontrol mekanizması
Aydınlatma Sistemleri: Çoklu aydınlatma modu seçimi
Hobi Robotik: Hareket yönü ve duruş kontrolü
DIY Elektronik Projeleri: Arduino ve çok modlu uygulamalar
RC Araçlar: Fonksiyon seçimi ve kontrol
Ses Sistemleri: Kanal seçimi ve mod kontrolü
Kontrol Panelleri: Üç pozisyonlu sistem kontrolü
Test Ekipmanları: Ölçüm aralığı ve fonksiyon seçimi
Fan Kontrol Sistemleri: Kapalı-düşük-yüksek hız kontrolü
Model Tren ve Araçlar: Yön ve hız kontrolü
Laboratuvar Ekipmanları: Çoklu fonksiyon seçimi
Güç Kaynakları: Çıkış modu seçimi

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde 12mm delik açın ve switchi önden yerleştirin. Arkadan rondela ve somunu takıp uygun sıkılıkta sabitleyin. 3 pin bağlantısında orta pin (2) genellikle ortak (COM) bağlantıdır. Güç kaynağını orta pine, kontrol edilecek cihazları diğer pinlere bağlayın. Motor yön kontrolü için orta pini artı uca, diğer pinleri motor uçlarına, motor eksi ucunu güç kaynağı eksi ucuna bağlayın. Lehim yaparken uzun terminalleri aşırı ısıtmamaya dikkat edin.

ON-OFF-ON Konfigürasyonu

IC-148F Toggle Switch, ON-OFF-ON konfigürasyonu sayesinde üç farklı konumda çalışabilme esnekliği sunar. Kol yukarı konumda iken bir devre aktif, orta konumda tüm devreler kapalı, aşağı konumda ise alternatif devre aktif olur.

Bu üç konumlu yapı, özellikle motor yön kontrolü için idealdir. Yukarı konumda motor ileri, orta konumda motor durur, aşağı konumda motor geri çalışır. Ayrıca aydınlatma kontrolü, fan hız ayarı ve çoklu mod seçimi gerektiren tüm uygulamalarda pratik çözüm sunar. Orta konumda tamamen kapalı olma özelliği, güvenlik açısından da önemli bir avantajdır.

SPDT 3 Pin Bağlantı Sistemi

IC-148F Toggle Switch, SPDT (Tek Kutuplu Çift Atım) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir kaynağı iki farklı hedefe yönlendirme imkanı verir.

3 pin bağlantıda, orta pin (2) genellikle ortak (COM) bağlantıdır. Kol yukarı konumda iken COM ile üst pin arasında, aşağı konumda ise COM ile alt pin arasında bağlantı sağlanır. Orta konumda ise COM pini hiçbir pine bağlı değildir. MTS-103L kodundaki "L" harfi, daha kolay lehimleme imkanı sunan uzun terminal tasarımını ifade eder. Bu yapı, alternatifli kontrol gerektiren tüm uygulamalar için ideal çözüm sunar.

Paket İçeriği

1 x IC-148F Toggle Switch ON-OFF-ON 12mm 3P MTS-103L

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Elektronik projeleriniz için uygun kontrol elemanını seçin.

Ürünleri İncele →

Switch

Çeşitli boyut ve tipte switch ürünlerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için kaliteli switch seçenekleri.

Ürünleri İncele →

Toggle Switch

Dayanıklı ve çok yönlü toggle switchlerimizle kontrol panellerinizi tamamlayın. Çeşitli formlarda ve işlevlerde toggle switch çözümleri.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-148F Toggle Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

ON-OFF-ON toggle switch ile DC motor kontrolü nasıl yapılır?

Orta pini (COM) güç kaynağının artı ucuna bağlayın. Diğer iki pini motorun uçlarına bağlayın. Motorun şase (negatif) bağlantısını güç kaynağı negatif ucuna bağlayın. Kol yukarıdayken motor bir yönde, aşağıdayken ters yönde çalışır. Orta konumda motor durur.

MTS-103L kodundaki L harfi ne anlama gelir?

L harfi Long (uzun) terminalleri ifade eder. Uzun terminaller daha kolay lehimleme imkanı ve geniş bağlantı alanı sağlar. Özellikle sıkışık veya dar alanlarda lehimleme kolaylığı sunarak montaj işlemini basitleştirir. PCB montajında tercih edilir.

ON-OFF-ON ve ON-ON konfigürasyonları arasındaki fark nedir?

ON-OFF-ON konfigürasyonu üç konumludur: yukarı aktif, orta kapalı, aşağı aktif. ON-ON ise iki konumludur, orta konumu yoktur. ON-OFF-ON güvenlik gerektiren sistemlerde tercih edilir çünkü orta konumda tamamen kapanır. ON-ON daha basit alternatifli kontrol için kullanılır.

SPDT yapısı neden avantajlıdır?

SPDT (Tek Kutuplu Çift Atım) tek giriş kaynağını iki farklı çıkışa yönlendirebilir. Tek anahtarla iki farklı devreyi alternatifli kontrol etme imkanı sağlar. Motor yön kontrolü, sinyal yönlendirme ve çok modlu sistemler için idealdir. Panel alanından tasarruf sağlar.

6A akım kapasitesi hangi uygulamalar için yeterlidir?

6A kapasite 12V sistemlerde 72W güce kadar yeterlidir. Küçük DC motorlar, LED aydınlatmalar, fan kontrolleri, mini pompalar, model araçlar ve çoğu elektronik proje için uygundur. Daha güçlü motorlar için röle ile kombine edilmelidir.

Bu toggle switch ile aydınlatma kontrolü nasıl yapılır?

Orta pine güç kaynağını bağlayın. Bir pine düşük parlaklık LED grubu (dirençle), diğer pine yüksek parlaklık LED grubu bağlayabilirsiniz. Alternatif olarak farklı renk LED grupları bağlayabilirsiniz. Kol pozisyonuna göre farklı aydınlatma modları elde edersiniz.

Toggle switch montajında nelere dikkat edilmelidir?

Panel deliği tam 12mm olmalıdır. Somunu aşırı sıkmayın, gövdeye zarar verebilir. Lehim yaparken terminalleri aşırı ısıtmaktan kaçının. Metal panellerde elektrik izolasyonu sağlayın. Titreşimli ortamlarda somun gevşemesini engellemek için diş sabitleyici kullanın.

Bu toggle switch Arduino projelerinde nasıl kullanılır?

Orta pini Arduino GND pinine bağlayın. Diğer pinleri pull-up dirençleri ile dijital pinlere bağlayın. Kol pozisyonlarına göre farklı fonksiyonlar programlayabilirsiniz. Mod seçimi, motor yön kontrolü veya farklı sensör grupları arasında geçiş için ideal çözümdür.
