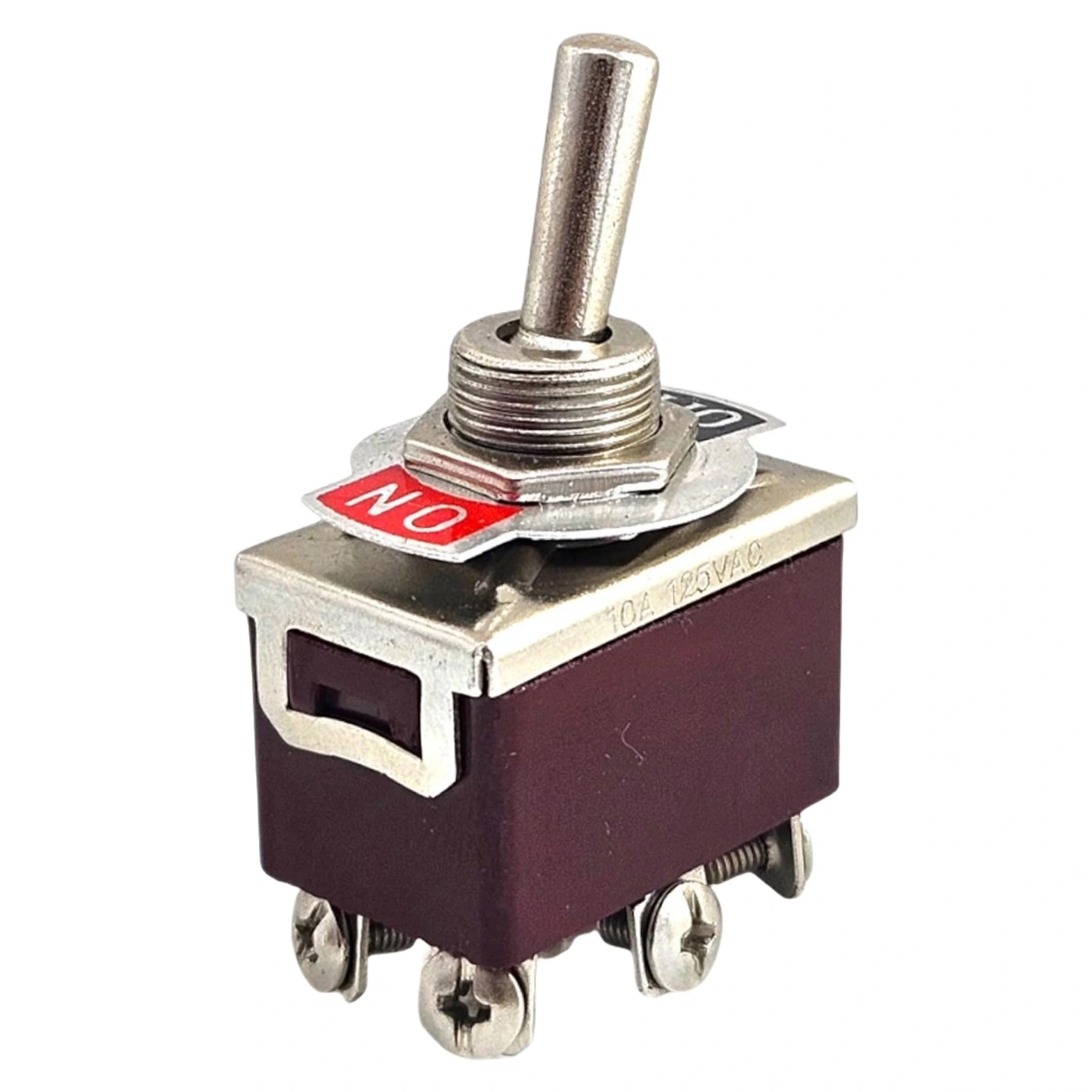

IC-157 Toggle Switch On-Off Ø12mm 6P KN3C-202

IC-157 Toggle Switch ON-OFF 12mm 6P KN3C-202

IC-157 Toggle Switch, 6 pinli (6P) bir yapıya sahip, ON-OFF pozisyonlarında çalışan bir anahtardır. KN3C-202 modeli, dayanıklı malzemelerden üretilmiştir ve genellikle yüksek akım ve gerilim taşıyan devrelerde kontrol amaçlı kullanılır. Kullanıcı dostu tasarımı sayesinde çeşitli elektronik ve endüstriyel uygulamalarda güvenilir bir anahtarlama çözümü sunar.

Elektronik projeleriniz ve kontrol panelleriniz için dayanıklı, güvenilir ve basit bir toggle switch mi arıyorsunuz? IC-157 Toggle Switch, klasik ON-OFF konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapı ve 6 pinli DPDT yapısıyla KN3C-202 model kodlu bu toggle switch, elektrikli sistemlerinizi kolaylıkla kontrol etmenizi sağlar.

Bu iki konumlu toggle switch, elektrikli cihazların açma-kapama kontrolü, araç modifikasyonları, endüstriyel kontrol panelleri ve DIY elektronik projeler için ideal bir çözümdür. DPDT (Çift Kutuplu Çift Yönlü) yapısı sayesinde iki bağımsız devreyi tek bir switchle kontrol edebilirsiniz. Metal gövdesi ve sağlam yapısı ile uzun ömürlü ve sorunsuz kullanım sağlar.

Teknik Özellikler

• Model: IC-157 / KN3C-202
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF (Açık-Kapalı)

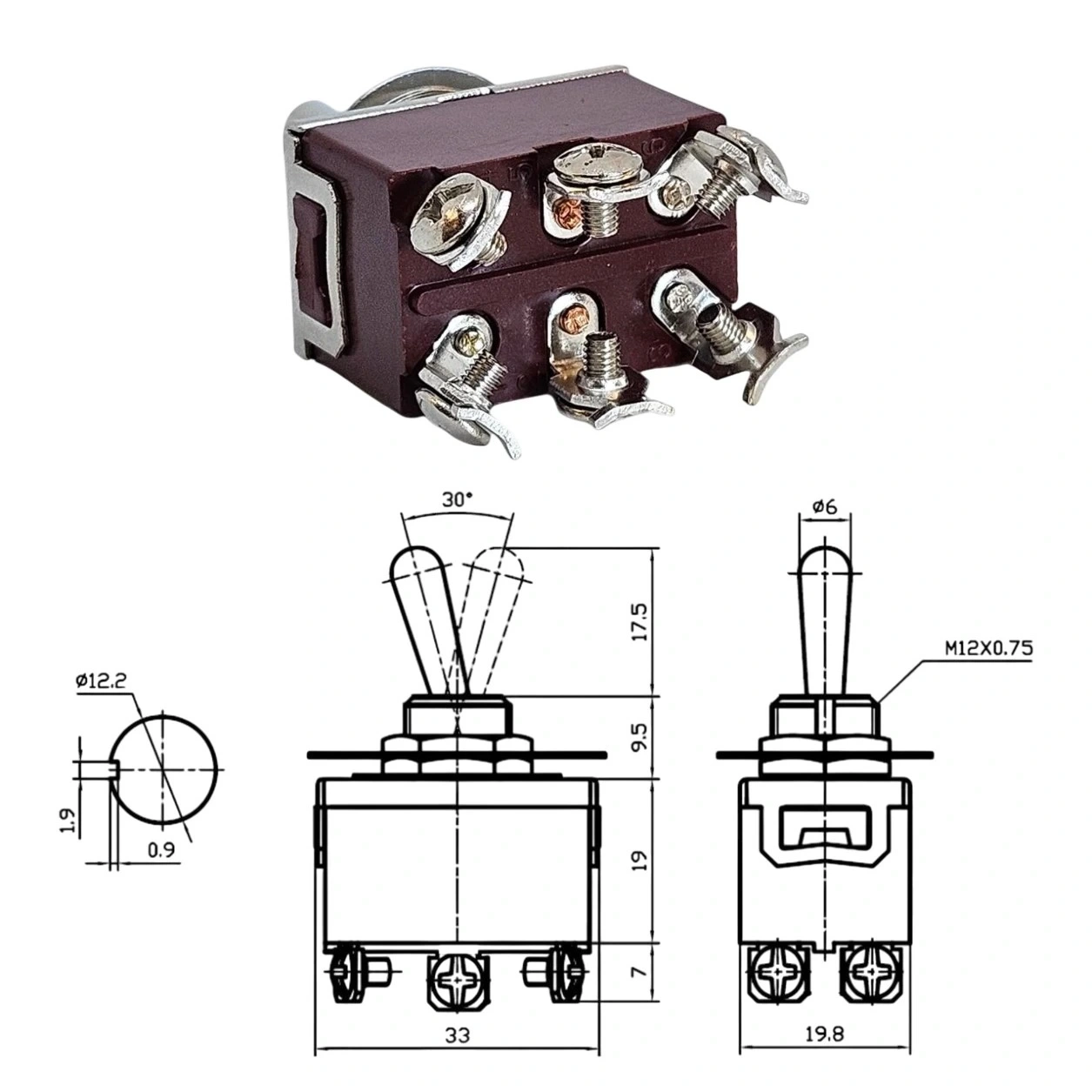

• Montaj Çapı: 12mm
• Terminal Sayısı: 6 Pin
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 15-20mm
• Akım Kapasitesi: 10A
• Voltaj Değeri: 125V AC / 12V DC
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

• Basit İki Konumlu Çalışma: ON ve OFF konumları ile sade kontrol.
• DPDT Yapısı: İki bağımsız devreyi aynı anda kontrol imkanı.
• Yüksek Akım Kapasitesi: 10A değeri ile güçlü sistemleri doğrudan kontrol.
• Endüstriyel Kalite: Zorlu çalışma koşullarında güvenilir performans.
• Dayanıklı Metal Gövde: Uzun ömürlü ve sağlam yapı.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Pozisyon Bildirimi: Belirgin tıklama hissi ile konumları ayırt etme.
• Profesyonel Görünüm: Metal kaplama ile şık ve endüstriyel tasarım.
• Düşük Kontak Direnci: Minimum enerji kaybı ve ısınma.
• Çok Yönlü Kullanım: Birçok uygulama için uygun yapı.

İdeal Kullanım Alanları

• Elektronik Cihaz Kontrolü: Basit açma-kapama fonksiyonları
• Araç Modifikasyonları: Far, silecek ve aksesuar kontrolleri
• Endüstriyel Kontrol Panelleri: Makine ve ekipman kontrolleri
• Güç Yönetim Sistemleri: Elektrikli devrelerin kontrolü
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Denizcilik Ekipmanları: Tekne ve yat kontrol sistemleri
• Güvenlik Sistemleri: Alarm ve erişim kontrolü
• Ses ve Aydınlatma Sistemleri: Cihaz ve ekipman kontrolü
• Hobi Elektronik Projeleri: RC ve model araç kontrolleri
• Test Ekipmanları: Laboratuvar ve ölçüm cihazları

Montaj ve Kullanım İpuçları

ON-OFF Yapısı ve Çalışma Prensibi

ON-OFF konfigürasyonu, toggle switchin iki farklı konumda çalışmasını sağlayan temel bir tasarımdır. Kol yukarı konumda iken switch ON (Açık) pozisyonundadır ve kontaklar bağlantı sağlar. Kol aşağı konumda iken switch OFF (Kapalı) pozisyonundadır ve tüm kontaklar açık devre durumundadır.

Bu basit yapı, bir cihazı doğrudan açıp kapatmak için ideal bir çözüm sunar. DPDT yapısı sayesinde, tek bir switch ile iki bağımsız devreyi aynı anda kontrol edebilirsiniz. Böylece bir konumda bir devre açıkken diğeri kapalı, diğer konumda ise tam tersi çalışabilir. Toggle mekanizması, belirgin bir tıklama hissi vererek kullanıcıya dokunsal geri bildirim sağlar ve konumlar arasındaki geçişin net şekilde anlaşılmasını sağlar.

6 Pin DPDT Bağlantı Şeması

KN3C-202 toggle switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 bağlantı pini sunar. Bu pinlerin fonksiyonlarını anlamak önemlidir.

• Terminal 1 ve 4: Ortak (COM) bağlantı noktaları
• Terminal 2 ve 5: Kol ON konumundayken aktif olan kontaklar
• Terminal 3 ve 6: Normalde bağlantısız terminaller (OFF konumunda)

Standart kullanımda, güç kaynağınızı COM terminallerine (1 ve 4) bağlayın. Kontrol etmek istediğiniz cihazları veya devreleri ON konumunda aktif olan terminallere (2 ve 5) bağlayın. Bu yapı sayesinde iki bağımsız devreyi aynı anda kontrol edebilirsiniz. İki ayrı devre için her bir kontak setini (1-2-3 ve 4-5-6) bağımsız olarak kullanabilirsiniz. Yüksek akım uygulamalarında, aynı fonksiyondaki terminalleri paralel bağlayarak akım taşıma kapasitesini artırabilirsiniz.
