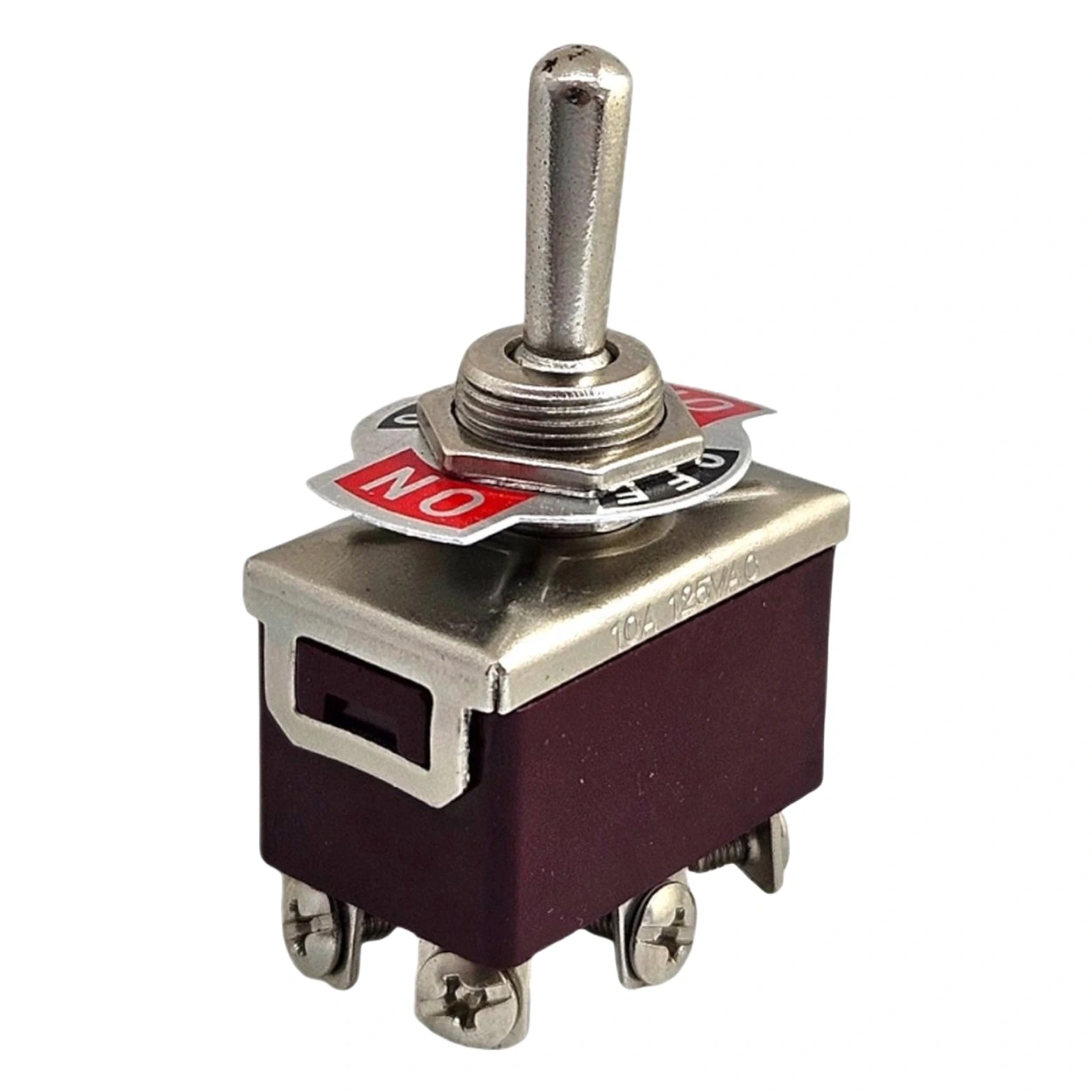

IC-158 Toggle Switch On-Off-On 6P Ø12mm KN3C-203

IC-158 Toggle Switch ON-OFF-ON 6P 12mm KN3C-203

IC-158 Toggle Switch, 6 pinli ON-OFF-ON fonksiyonuna sahip çok yönlü bir anahtardır. Ø12mm montaj deliği ile uyumlu olan bu toggle switch, elektrik devrelerinde çeşitli kontrol işlemleri için tasarlanmıştır. Dayanıklı malzemesi ve ergonomik tasarımı sayesinde uzun ömürlü ve güvenilir bir kullanım sağlar.

Elektronik projeleriniz ve kontrol panelleriniz için çok yönlü, dayanıklı ve üç konumlu bir toggle switch mi arıyorsunuz? IC-158 Toggle Switch, ON-OFF-ON konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunan ideal bir çözümdür. 12mm montaj çapı ve 6 pinli DPDT yapısıyla KN3C-203 model kodlu bu toggle switch, çift yönlü kontrol gerektiren tüm uygulamalarınız için mükemmel performans sağlar.

Bu 3 konumlu toggle switch, motor yön kontrolleri, otomativ modifikasyonları, endüstriyel kontrol panelleri ve DIY elektronik projeler için özellikle uygundur. Yukarı konumda sabit (ON), orta konumda kapalı (OFF) ve aşağı konumda yine sabit (ON) çalışma prensibi sayesinde, tek bir switch ile iki farklı fonksiyonu kontrol edebilirsiniz. Metal gövdesi ve güvenilir mekanizması ile uzun ömürlü ve sorunsuz kullanım sağlar.

Teknik Özellikler

• Model: IC-158 / KN3C-203
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-ON (Sabit-Kapalı-Sabit)

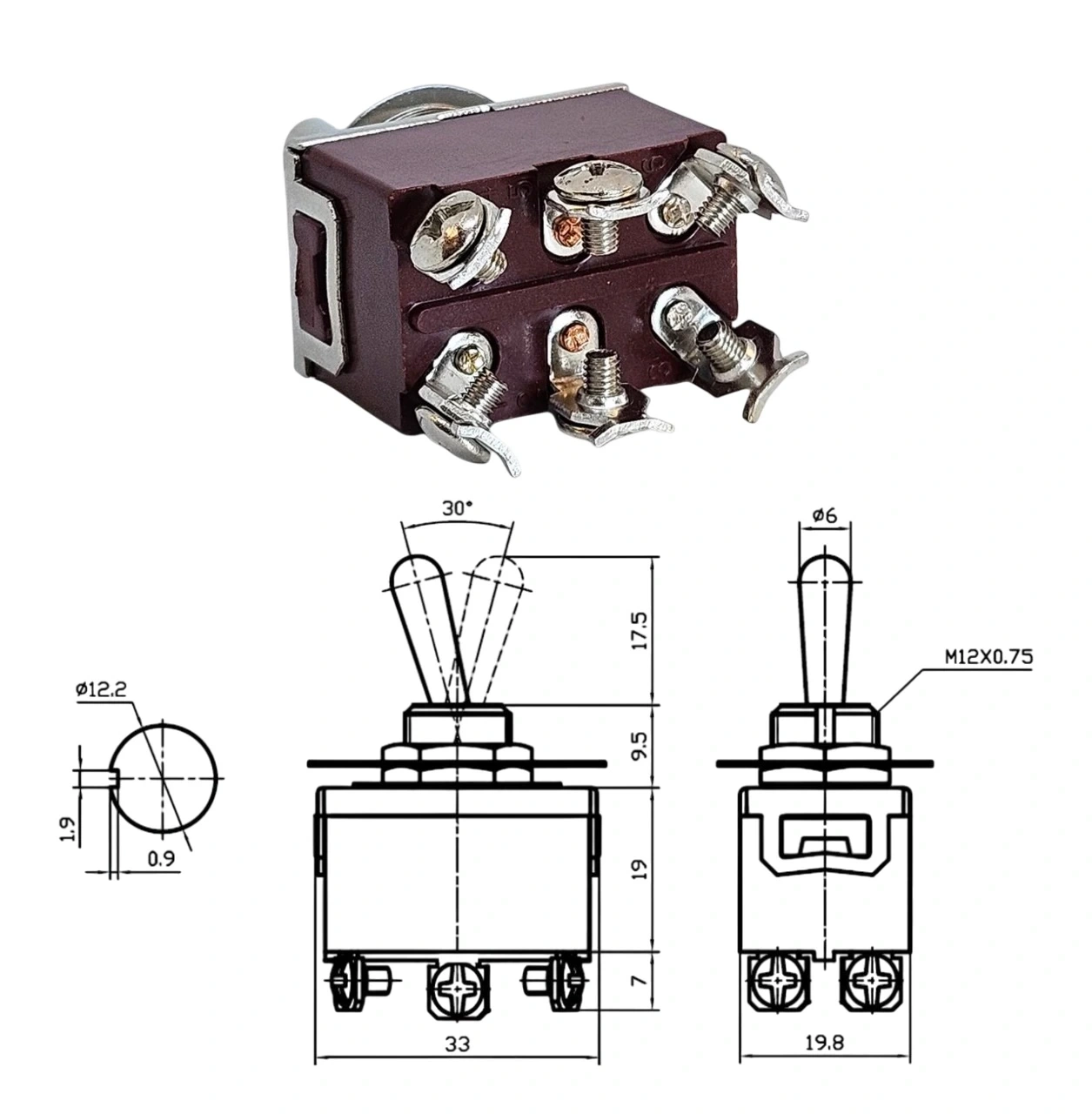

• Montaj Çapı: 12mm
• Terminal Sayısı: 6 Pin
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 15-20mm
• Akım Kapasitesi: 10A
• Voltaj Değeri: 125V AC / 12V DC
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

• 3 Konumlu Seçim: İki aktif (ON) pozisyon ve bir kapalı (OFF) konum.
• DPDT Yapısı: İki bağımsız devreyi aynı anda kontrol imkanı.
• Motor Yön Kontrolü: DC motorları ileri/geri çalıştırma için ideal tasarım.
• Yüksek Akım Kapasitesi: 10A ile orta güçlü sistemleri doğrudan kontrol.
• Dayanıklı Metal Gövde: Zorlu koşullarda uzun süreli kullanım.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Hassas Kontak Yapısı: Kesin ve tekrarlanabilir kontak değişimi.
• Net Pozisyon Bildirimi: Belirgin tıklama hissi ile konum bildirimi.
• Profesyonel Görünüm: Metal kol ve gövde ile şık ve endüstriyel tasarım.
• Çok Yönlü Kullanım: Farklı projeler için geniş uygulama yelpazesi.

İdeal Kullanım Alanları

• Motor Yön Kontrolü: DC motorların ileri-geri hareketi
• Araç Modifikasyonları: Far, silecek ve aksesuarların kontrolü
• Endüstriyel Kontrol Panelleri: Makine ve ekipman kontrolü
• Robotik Projeler: Hareket ve yön kontrolü
• Denizcilik Ekipmanları: Tekne ve yat kontrol sistemleri
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Güç Sistemleri: İki farklı güç kaynağı arasında geçiş
• Ses ve Aydınlatma Ekipmanları: Kanal/mod seçimi
• RC ve Model Araçlar: Kontrol sistemleri ve fonksiyonları
• Oyun Makineleri: Arcade ve simülatör kontrolleri

Montaj ve Kullanım İpuçları

ON-OFF-ON Çalışma Prensibi

ON-OFF-ON konfigürasyonu, toggle switchin üç ayrı konumda çalışmasını sağlar. Kol yukarı konumdayken ilk ON pozisyonunda durur ve ilgili kontaklar sabit şekilde bağlantı sağlar. Orta konumda OFF pozisyonundadır ve tüm kontaklar açıktır. Kol aşağı konumdayken ikinci ON pozisyonunda durur ve farklı bir set kontak sabit şekilde bağlantı sağlar.

Bu yapı, motor yön kontrolü gibi uygulamalarda büyük avantaj sunar. Yukarı konumda motor bir yönde, aşağı konumda ters yönde çalışır. Orta konum güvenli bir durma pozisyonu sağlar. DPDT yapısı, H-köprü benzeri bir bağlantı kurulmasına olanak tanıyarak, motorun kutuplarını değiştirmek için harici bir elektronik devreye gerek kalmadan yön kontrolü yapılabilir. Ayrıca iki ayrı sistemin kontrolünde de kullanılabilir - örneğin yukarı konumda bir cihaz, aşağı konumda başka bir cihaz aktif olabilir.

6 Pin DPDT Bağlantı Şeması

KN3C-203 toggle switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 bağlantı pini sunar. Bu pinlerin doğru bağlantısı önemlidir.

• Terminal 1 ve 4: Ortak (COM) bağlantı noktaları
• Terminal 2 ve 5: Kol yukarı konumdayken aktif olan kontaklar
• Terminal 3 ve 6: Kol aşağı konumdayken aktif olan kontaklar

Standart motor kontrolü için, COM terminallerini (1 ve 4) güç kaynağının artı ve eksi uçlarına bağlayın. Terminal 2 ve 6 uçlarını motorun bir kutbuna, terminal 3 ve 5 uçlarını diğer kutbuna bağlayın. Kol yukarı konumdayken motor bir yönde, aşağı konumdayken ters yönde dönecektir. Orta konumda (OFF) motor duracaktır. İki ayrı devre kontrolü için her bir kontak setini (1-2-3 ve 4-5-6) bağımsız olarak kullanabilirsiniz.

Paket İçeriği

• 1 x IC-158 Toggle Switch ON-OFF-ON 6P 12mm KN3C-203
