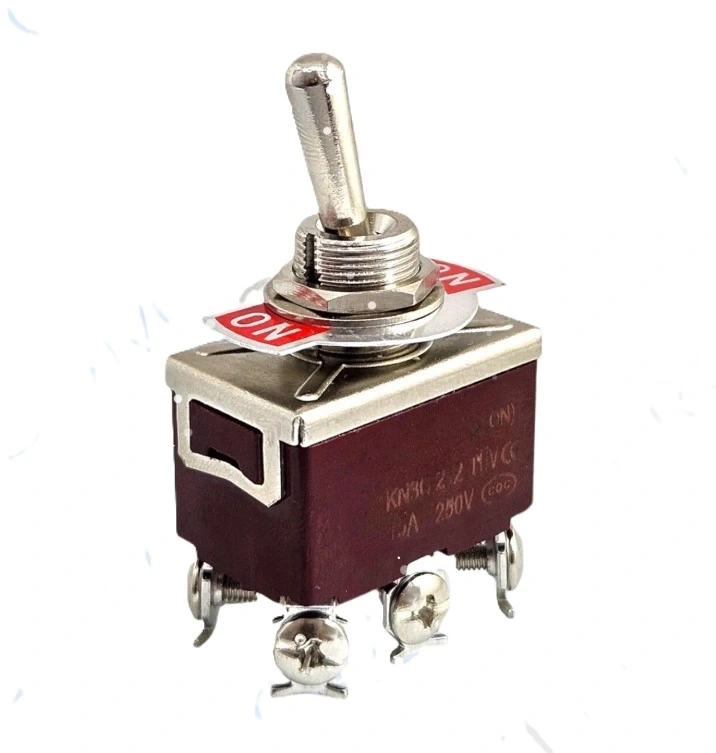

IC-158A Toggle Switch OFF-MOM 15A 6P 12mm KN3C-212

IC-158A Toggle Switch 15AMP 6P OFF-MOM Ø12mm KN3C-212, endüstriyel ve elektrikli projelerde yaygın olarak kullanılan dayanıklı bir anahtardır. Bu anahtar, OFF-MOM (kapalı-anlık açık-kapalı) fonksiyonu ile tasarlanmıştır ve 6 pinli yapısı ile çoklu bağlantı imkanı sunar. Ø12mm'lik boyutuyla kompakt bir yapı sağlar, böylece sınırlı alanlarda rahatlıkla kullanılabilir. 15 amperlik yüksek akım kapasitesi ile yüksek güç gerektiren uygulamalarda da güvenle kullanılabilir.

Elektronik projeleriniz ve kontrol panelleriniz için güvenilir, tek yönde yaylı bir toggle switch mi arıyorsunuz? IC-158A Toggle Switch, özel OFF-MOM konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapı ve 6 pinli yapısıyla KN3C-212 model kodlu bu toggle switch, 15A akım kapasitesi sayesinde güçlü sistemleri kontrol etmenizi sağlarken, yaylı (momentary) yapısı ile güvenlik kritik uygulamalar için ideal bir çözüm sunuyor.

Bu özel toggle switch, bir yönde sabit kapalı (OFF), diğer yönde yaylı (MOM) çalışma prensibi ile kullanıcı müdahalesi gerektiren fonksiyonlar, geçici aktivasyon sistemleri ve güvenlik uygulamaları için mükemmel bir seçimdir. DPDT (Çift Kutuplu Çift Yönlü) yapısı sayesinde iki bağımsız devreyi tek bir switchle kontrol edebilirsiniz. Metal gövde ve sağlam mekanizmasıyla uzun ömürlü ve güvenilir kullanım sağlar.

Teknik Özellikler

Model: IC-158A / KN3C-212
Tip: Toggle Switch (Kollu Anahtar)
Konfigürasyon: OFF-MOM (Kapalı-Yaylı)
Montaj Çapı: 12mm
Terminal Sayısı: 6 Pin
Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
Aktüatör Tipi: Standart Kol
Kol Uzunluğu: Yaklaşık 15-20mm
Akım Kapasitesi: 15A
Voltaj Değeri: 125V AC / 12V DC
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Gümüş Alaşım
Yalıtım Direnci: >1000 MΩ
Kontak Direnci: <20 mΩ
Mekanik Ömür: >30,000 işlem döngüsü
Çalışma Sıcaklığı: -25°C ila +85°C

Kullanım Avantajları

Tek Yönde Yaylı Yapı: Geçici aktivasyon için güvenlik odaklı tasarım.
Sabit OFF Konumu: Standart durumda sistemin kapalı kalmasını sağlar.
Yüksek Akım Kapasitesi: 15A değeri ile güçlü sistemleri kontrol edebilme.
DPDT Yapısı: İki bağımsız devreyi aynı anda kontrol imkanı.
Dayanıklı Metal Gövde: Zorlu koşullarda uzun ömürlü kullanım.
Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
Net Taktil Geri Bildirim: Belirgin tıklama hissi ve konumları ayırt etme.
Kolay Montaj: Basit somun-rondela sistemi ile hızlı kurulum.
Profesyonel Görünüm: Krom kaplama kol ile estetik tasarım.
Güvenlik Öncelikli: Kullanıcı kontrolü bıraktığında otomatik kapanma.

İdeal Kullanım Alanları

Güvenlik Sistemleri: Yetkili kullanıcı müdahalesi gerektiren kontroller
Araç Başlatma Sistemleri: Marş motoru ve kritik aktivasyon fonksiyonları
Endüstriyel Kontrol Panelleri: Geçici aktivasyon gerektiren işlemler
Robotik Projeler: Anlık hareket ve durum kontrolleri
Yüksek Güçlü Motorlar: Geçici çalıştırma ve test işlemleri
Askeri ve Savunma Sistemleri: Çift doğrulama gerektiren fonksiyonlar
DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
Telsiz ve İletişim Cihazları: Push-to-talk tarzı kontroller
Test Ekipmanları: Geçici aktivasyon ve test fonksiyonları
Acil Durum Sistemleri: Geçici aktivasyon ve güvenlik kontrolleri

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde 12mm çapında temiz bir delik açın. Switchi ön taraftan yerleştirin ve arka taraftan kilit rondelası ve somunu sıkın. Aşırı sıkmaktan kaçının. Terminal bağlantılarında 15A akıma uygun kalınlıkta kablo kullanın ve kaliteli lehim yapın. Yaylı yönün doğru konumlandırıldığından emin olun - standart montajda kol aşağı konumda yaylı çalışır. Titreşimli ortamlarda montaj somunu ve terminallerini düzenli olarak kontrol edin. Yüksek akımlı uygulamalarda terminal bağlantılarını yalıtın.

OFF-MOM Çalışma Prensibi

OFF-MOM konfigürasyonu, toggle switchin bir yönde sabit kapalı (OFF), diğer yönde yaylı (MOM) çalışmasını sağlayan özel bir tasarımdır. Standart pozisyonda switch kapalı durumdadır. Kullanıcı kolu yaylı tarafa doğru çektiğinde kontak aktif olur, bırakıldığında ise otomatik olarak OFF konumuna geri döner.

Bu benzersiz yapı, güvenlik kritik uygulamalar için ideal bir çözüm sunar. Kullanıcı müdahalesi kesildiği anda sistemin otomatik olarak kapanması gereken durumlarda tercih edilir. Örneğin, marş motorları, güvenlik kapıları, tehlikeli makine operasyonları gibi uygulamalarda, kullanıcının kontrolü bırakması durumunda sistem güvenli bir şekilde devre dışı kalır. Ayrıca, kaza sonucu aktivasyonu önleyen tasarımı ile kritik sistemlerde istenmeyen çalışmaları engeller.

6 Pin DPDT Bağlantı Şeması

KN3C-212 toggle switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 bağlantı pini sunar. Terminal düzeninin anlaşılması doğru bağlantı için önemlidir.

Terminal 1 ve 4: Ortak (COM) bağlantı noktaları
Terminal 2 ve 5: OFF konumunda aktif olan kontaklar (normalde kullanılmaz)
Terminal 3 ve 6: MOM konumunda aktif olan kontaklar

Standart kullanımda, güç kaynağınızı COM terminallerine (1 ve 4) bağlayın. Kontrol etmek istediğiniz cihazları veya devreleri MOM konumunda aktif olan terminallere (3 ve 6) bağlayın. OFF-MOM yapısında, kol bırakıldığında hiçbir kontak aktif olmayacaktır. Bu şekilde, iki bağımsız devreyi aynı anda geçici olarak kontrol edebilirsiniz. Marş motoru uygulamaları, acil durum aktivasyonları veya iki farklı sistemi eş zamanlı kontrol etmek için ideal bir bağlantı düzenidir.

Paket İçeriği

1 x IC-158A Toggle Switch OFF-MOM 15A 6P 12mm KN3C-212

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Switch

Çeşitli boyut ve fonksiyonlarda switch seçeneklerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli switch çözümleri.

Ürünleri İncele →

Toggle Switch

Farklı boy ve tiplerde toggle switch çeşitlerimiz ile projelerinize profesyonel dokunuş. Dayanıklı ve güvenilir toggle switchler için doğru adres.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-158A Toggle Switch OFF-MOM da bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

OFF-MOM konfigürasyonu ne tür uygulamalar için idealdir?

OFF-MOM konfigürasyonu, kullanıcı müdahalesi gerektiren güvenlik kritik uygulamalar için idealdir. Araç marş sistemleri, acil durum kontrolleri, geçici aktivasyon gerektiren fonksiyonlar, tehlikeli makine operasyonları ve yetkisiz kullanımı önlenmesi gereken sistemlerde tercih edilir. Kullanıcı kontrolü bıraktığında sistem otomatik kapanır.

Bu switchi araç marş sistemi için nasıl bağlayabilirim?

COM terminallerini (1 ve 4) akü artı ucuna bağlayın. MOM konumunda aktif olan terminalleri (3 ve 6) marş solenoidine bağlayın. Kolu yaylı tarafa doğru çektiğinizde marş motoru çalışacak, bıraktığınızda otomatik olarak duracaktır. Yüksek akım uygulaması olduğundan kalın kablo kullanın ve bağlantıları düzgün yalıtın.

15A kapasitesi ne tür sistemler için yeterlidir?

15A kapasitesi, küçük-orta boy DC motorlar, LED aydınlatma sistemleri, araç aksesuarları, fanlar, pompalar ve sinyal sistemleri için yeterlidir. 12V sistemlerde 180W, 24V sistemlerde 360W güce kadar doğrudan kontrol sağlar. Araç marş motoru gibi yüksek akımlı uygulamalarda röle ile kullanılması önerilir.

OFF-MOM ve MOM-OFF-MOM arasındaki fark nedir?

OFF-MOM switchlerde bir taraf sabit OFF konumunda, diğer taraf yaylıdır. MOM-OFF-MOM switchlerde ise her iki taraf da yaylıdır. OFF-MOM, tek yönlü geçici aktivasyon için idealdir ve standart durumda sistemin kapalı kalmasını sağlar. MOM-OFF-MOM ise iki farklı geçici fonksiyonu tek switchle kontrol etmek için kullanılır.

DPDT (6 pin) yapısının avantajları nelerdir?

DPDT yapısı, iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar. Bu sayede tek bir switchle iki farklı sistemi çalıştırabilir, motor yön kontrolü yapabilir, LED göstergeler ekleyebilir veya güvenlik sistemleri oluşturabilirsiniz. Ayrıca paralel bağlantı ile daha yüksek akım taşıma kapasitesi elde edilebilir.
