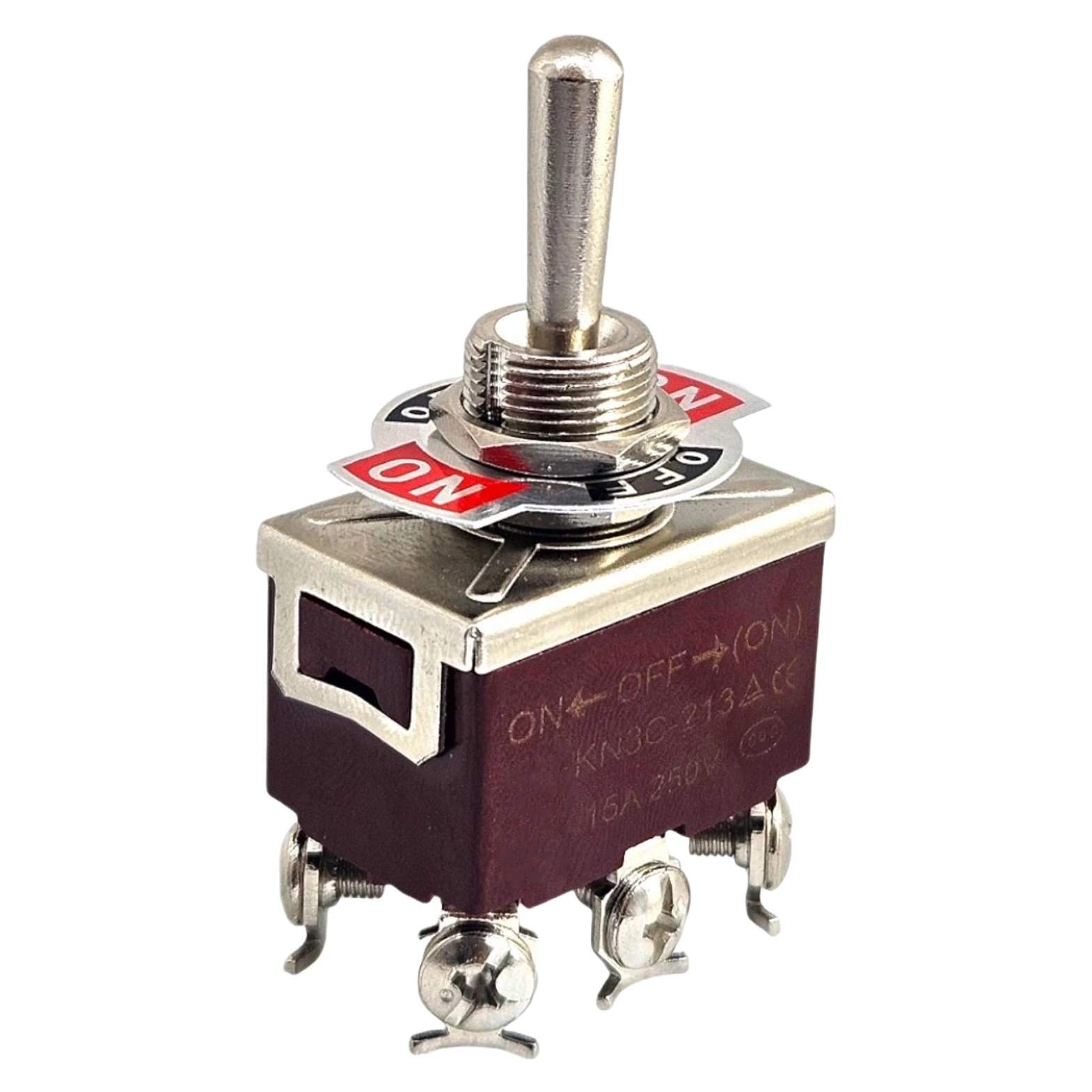

IC-159 Toggle Switch 6P On-Off-Mom Ø12mm KN3C-213

IC-159 Toggle Switch 6P ON-OFF-MOM 12mm KN3C-213

IC-159 Toggle Switch, Ø12mm metal gövdeye sahip, 6P (6 pinli) bağlantı noktaları ile sunulan, ON-OFF-MOM (Momentary) işlevine sahip bir anahtardır. Dayanıklı ve güvenilir tasarımı ile kontrol panelleri, elektronik devreler ve endüstriyel uygulamalar için ideal bir seçimdir.

Elektronik projeleriniz ve kontrol panelleriniz için özel fonksiyonlu, dayanıklı ve güvenilir bir toggle switch mi arıyorsunuz? IC-159 Toggle Switch, benzersiz ON-OFF-MOM (Sabit-Kapalı-Yaylı) konfigürasyonu ile projelerinize esneklik ve çeşitlilik katacak profesyonel bir çözüm sunuyor. 12mm montaj çapı ve 6 pinli DPDT yapısıyla, KN3C-213 model kodlu bu toggle switch, hem sabit hem de geçici kontrol gerektiren uygulamalarınız için ideal seçimdir.

Bu özel yapıdaki toggle switch, otomotiv modifikasyonları, endüstriyel kontrol sistemleri, güç yönetimi uygulamaları ve DIY elektronik projeler için mükemmel bir çözümdür. Yukarı konumda sabit (ON), orta konumda kapalı (OFF) ve aşağı konumda yaylı (MOM) çalışma prensibi, tek bir switch ile farklı çalışma modlarını kontrol etmenize olanak tanır.

Teknik Özellikler

• Model: IC-159 / KN3C-213
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-MOM (Sabit-Kapalı-Yaylı)

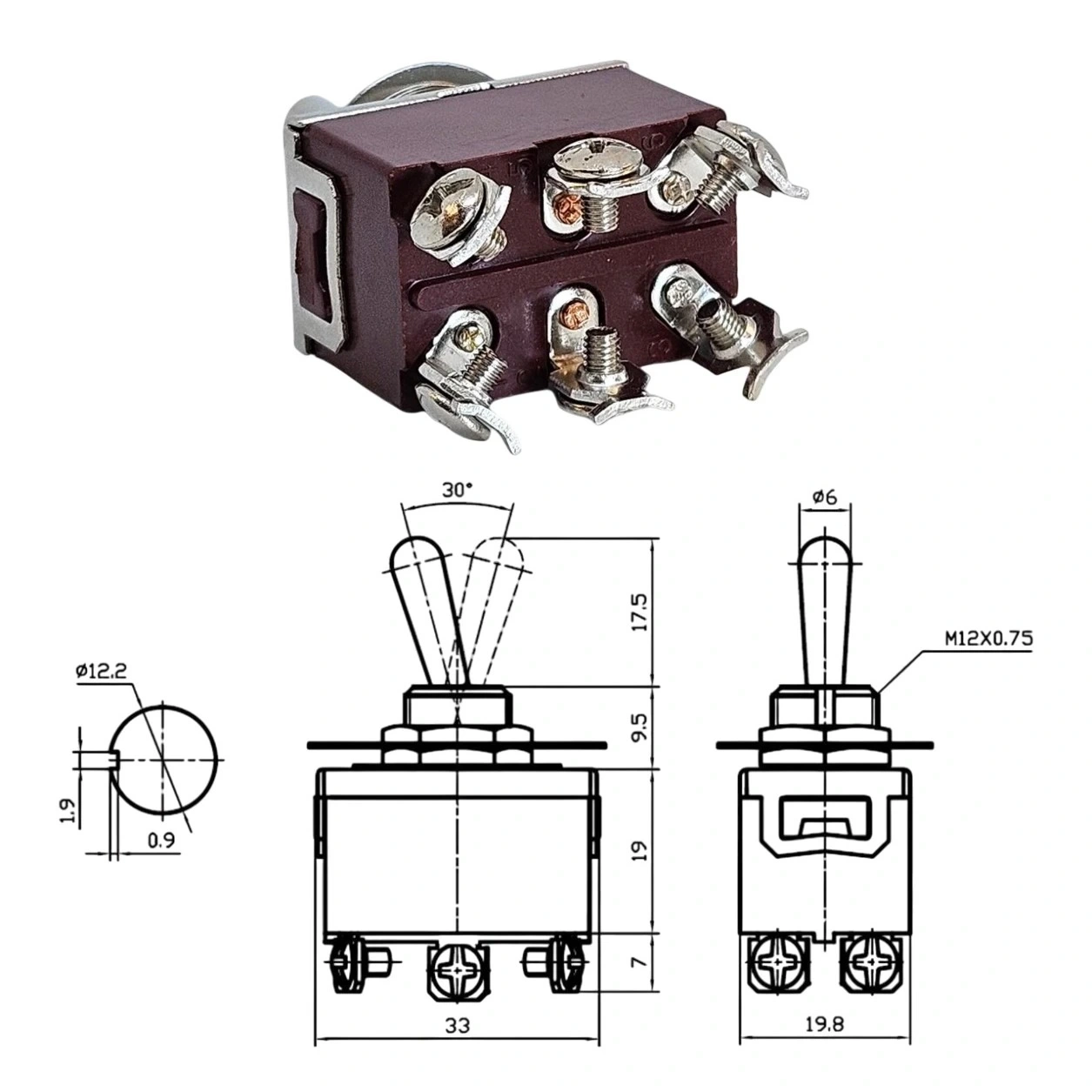

• Montaj Çapı: 12mm
• Terminal Sayısı: 6 Pin
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 15-20mm
• Akım Kapasitesi: 10A
• Voltaj Değeri: 125V AC / 12V DC
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

• Hibrit Çalışma Modu: Yukarıda sabit, aşağıda yaylı çalışma ile çok fonksiyonlu kontrol.
• Çok Yönlü Uygulama: Hem sürekli hem geçici aktivasyon gerektiren sistemler için tek çözüm.
• DPDT Yapısı: İki bağımsız devreyi aynı anda kontrol imkanı.
• Yüksek Akım Kapasitesi: 10A değeri ile güçlü sistemleri doğrudan kontrol edebilme.
• Metal Gövde: Dayanıklı yapısı ile uzun süreli kullanım.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Belirgin tıklama hissi ve konumları rahat ayırt etme.
• Profesyonel Görünüm: Krom kaplama kol ile estetik tasarım.
• Güvenlik Odaklı Tasarım: Yaylı mod sayesinde geçici aktivasyon kontrolü.
• Endüstriyel Kalite: Zorlu çalışma koşullarına dayanıklı yapı.

İdeal Kullanım Alanları

• Otomotiv Uygulamaları: Çift fonksiyonlu sistem kontrolleri
• Endüstriyel Kontrol Panelleri: Hibrit mod gerektiren makine kontrolleri
• Güç Sistemleri: Sürekli ve geçici aktivasyon seçenekli kontroller
• Motor Kontrolleri: Farklı çalışma modları gerektiren sistemler
• Denizcilik Ekipmanları: Tekne ve yat kontrol panelleri
• Güvenlik Sistemleri: Hem sürekli hem geçici izleme gerektiren fonksiyonlar
• Arduino ve DIY Projeleri: Çok modlu kontrol gerektiren yapılar
• Ses ve Işık Sistemleri: Test modu ve sürekli çalışma seçenekli sistemler
• RC ve Model Araçlar: Özel fonksiyon kontrolleri
• Test Ekipmanları: Farklı test modları arasında geçiş yapan sistemler

Montaj ve Kullanım İpuçları

ON-OFF-MOM Çalışma Prensibi

ON-OFF-MOM konfigürasyonu, toggle switchin üç farklı pozisyonda çalışmasını sağlayan özel bir tasarımdır. Bu yapıda switch, yukarı, orta ve aşağı olmak üzere üç farklı konumda bulunabilir.

Yukarı konumda, switch ON (Sabit) modunda çalışır. Kol bu pozisyona getirildiğinde orada kalır ve devre sürekli olarak açık kalır. Orta konumda, switch OFF modundadır ve devre kapalıdır. Aşağı konumda ise MOM (Momentary/Yaylı) modunda çalışır; kol bu konuma getirildiğinde devre aktif olur, ancak kol bırakıldığında otomatik olarak orta (OFF) konuma geri döner. Bu hibrit yapı, tek bir switch ile hem sürekli hem de geçici aktivasyon sağlayarak farklı kontrol senaryoları oluşturmanıza olanak tanır.

6 Pin DPDT Bağlantı Şeması

KN3C-213 toggle switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 bağlantı pini sunar. Bu pinlerin doğru bağlantısı önemlidir.

• Terminal 1 ve 4: Ortak (COM) bağlantı noktaları
• Terminal 2 ve 5: Kol yukarı pozisyondayken (ON) aktif olan kontaklar
• Terminal 3 ve 6: Kol aşağı pozisyondayken (MOM) aktif olan kontaklar

Standart bağlantı için, güç kaynağınızı COM terminallerine (1 ve 4) bağlayın. Sürekli çalışması gereken cihazları yukarı pozisyon terminallerine (2 ve 5), geçici olarak aktif olması gereken cihazları ise aşağı pozisyon terminallerine (3 ve 6) bağlayın. Bu yapı sayesinde iki farklı devreyi veya cihazı tek bir switchle, farklı çalışma modlarında kontrol edebilirsiniz.

Paket İçeriği

• 1 x IC-159 Toggle Switch 6P ON-OFF-MOM 12mm KN3C-213
