IC-162 Micro Switch Mini Paletli 1A-125V KW10-Z1P

VoltajPuan : 38

Fiyat	:	0,13 USD + KDV
İndirimli Fiyat (%23,1)	:	0,10 USD + KDV Kazancınız 0,03 USD
KDV Dahil	:	4,61 TL

Ürüne Oy Verin

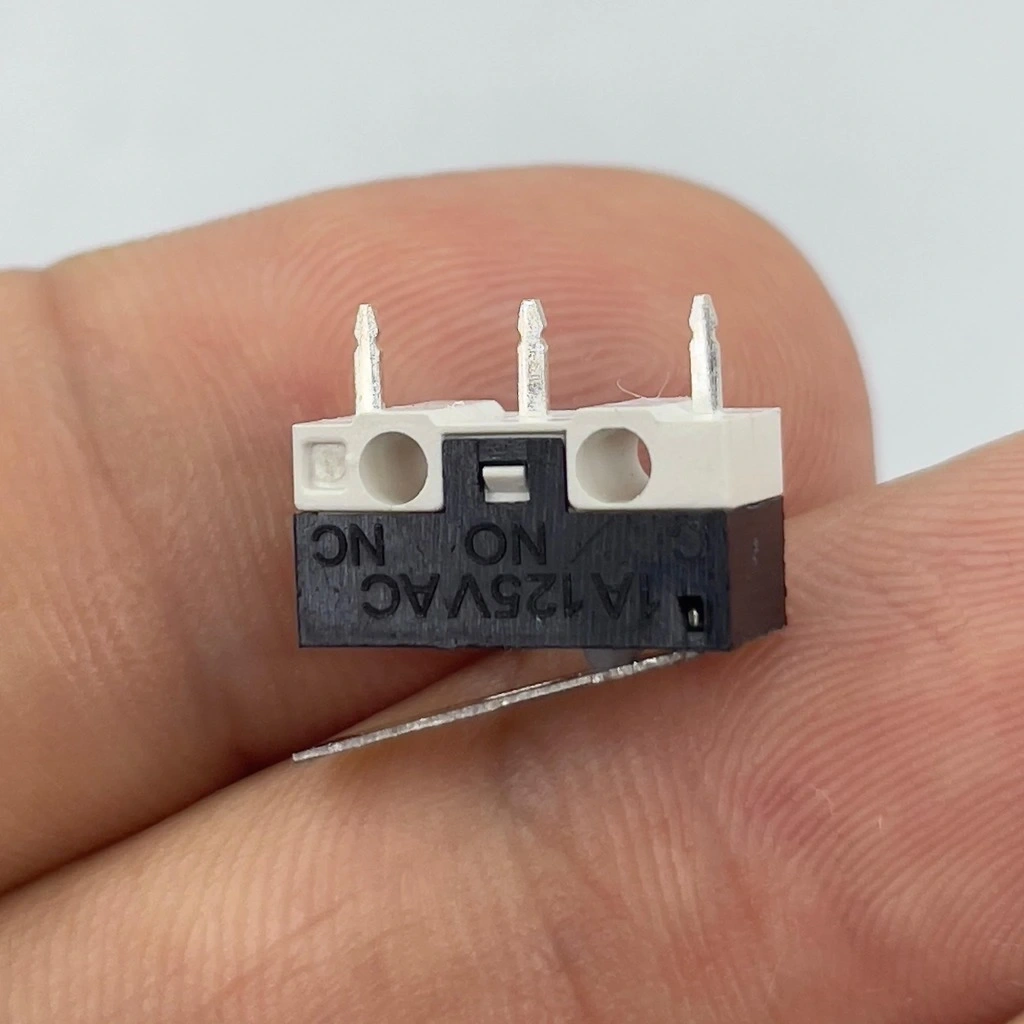

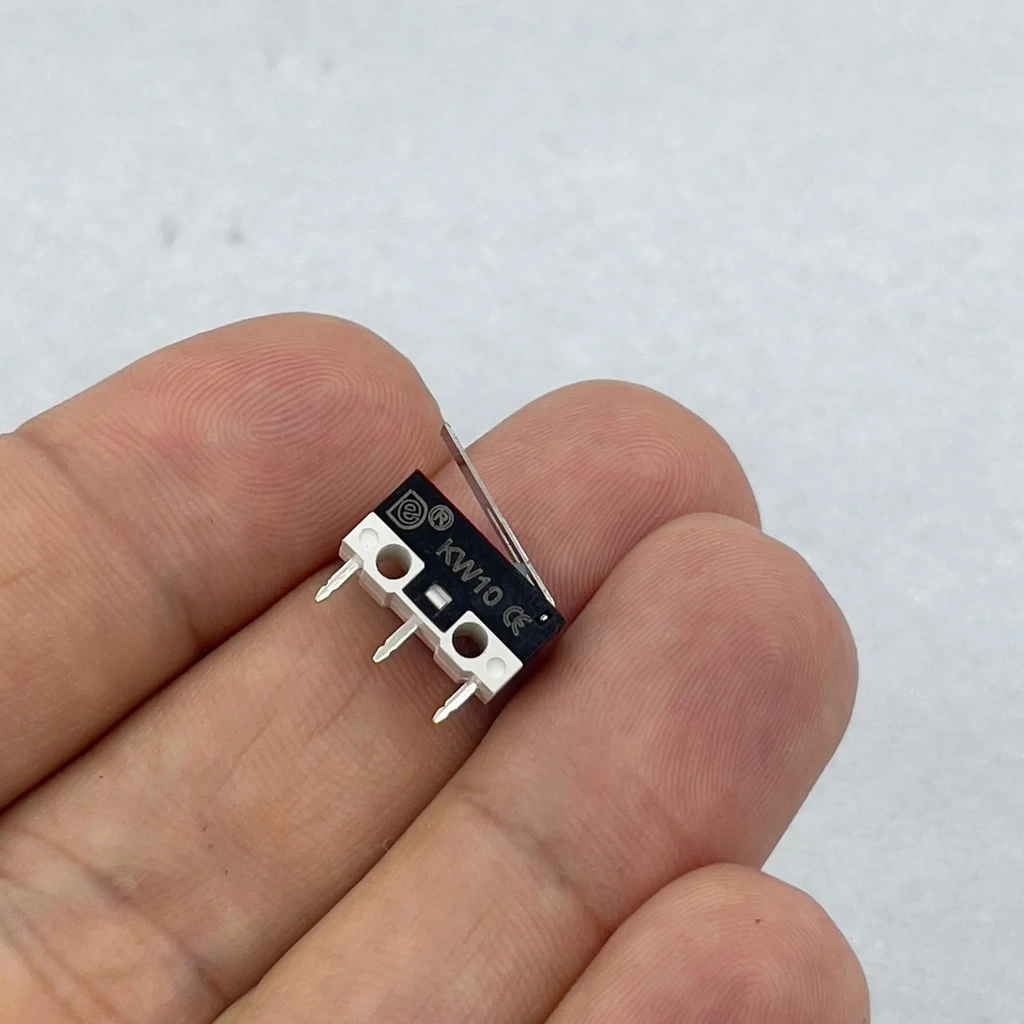

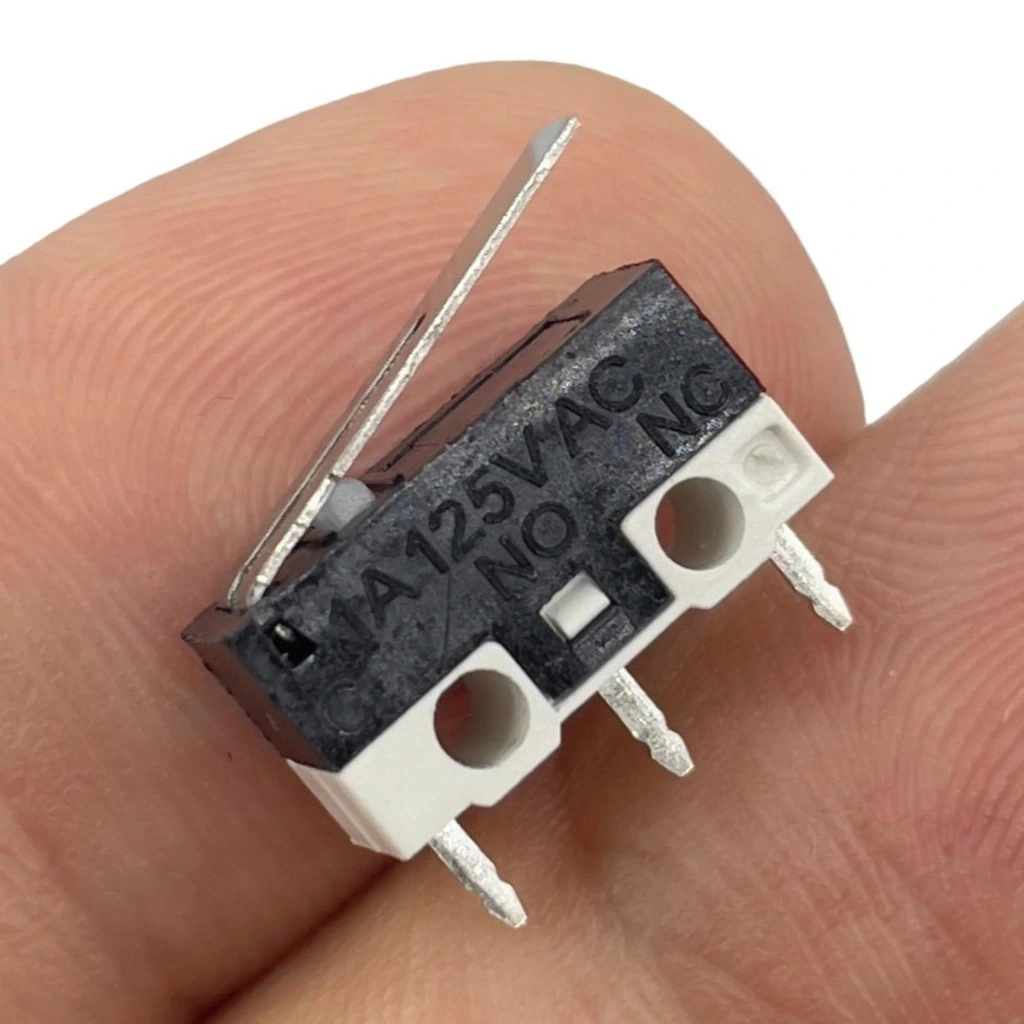

IC-162 Micro Switch Mini Paletli 1A 125V KW10-Z1P

IC-162 Micro Switch, mini paletli bir tasarıma sahip bir mikro anahtardır. KW10-Z1P modeli, bu anahtarın belirli teknik özelliklerini ifade eder. Bu tür mikro anahtarlar, belirli bir kuvvet uygulandığında devreyi açma veya kapama işlevi sağlar. Mini paletli tasarımı, düğme veya mekanik düzeneklerle kolayca etkileşimde bulunur.

Elektronik projeleriniz ve mekanik uygulamalarınız için hassas, dayanıklı ve kompakt bir micro switch arıyorsanız, IC-162 Mini Paletli Micro Switch tam ihtiyacınıza cevap verecektir. KW10-Z1P model kodlu bu küçük boyutlu switch, standart paletli tasarımı sayesinde geniş bir uygulama yelpazesinde rahatlıkla kullanılabilir.

1A 125V elektriksel değerleriyle donatılmış bu micro switch, özellikle 3D yazıcılar, CNC makineleri, elektronik kapılar ve çeşitli hobi projelerinde limit switch olarak mükemmel performans sunar. Düşük kuvvetle tetiklenebilen hassas mekanizması ve uzun ömürlü yapısı ile projelerinizde güvenilir bir çözüm ortağı olacaktır.

Teknik Özellikler

Model: IC-162 / KW10-Z1P
Tip: Paletli Mini Micro Switch
Gövde Malzemesi: Plastik
Palet Malzemesi: Metal (Paslanmaz Çelik)
Palet Tipi: Standart Düz Palet
Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
Terminal Sayısı: 3 Pin
Kontak Yapısı: 1 NO (Normalde Açık), 1 NC (Normalde Kapalı)
Tetikleme Mekanizması: Palet ile Mekanik Tetikleme
Renk: Siyah/Mavi (Gövde), Metal (Palet)

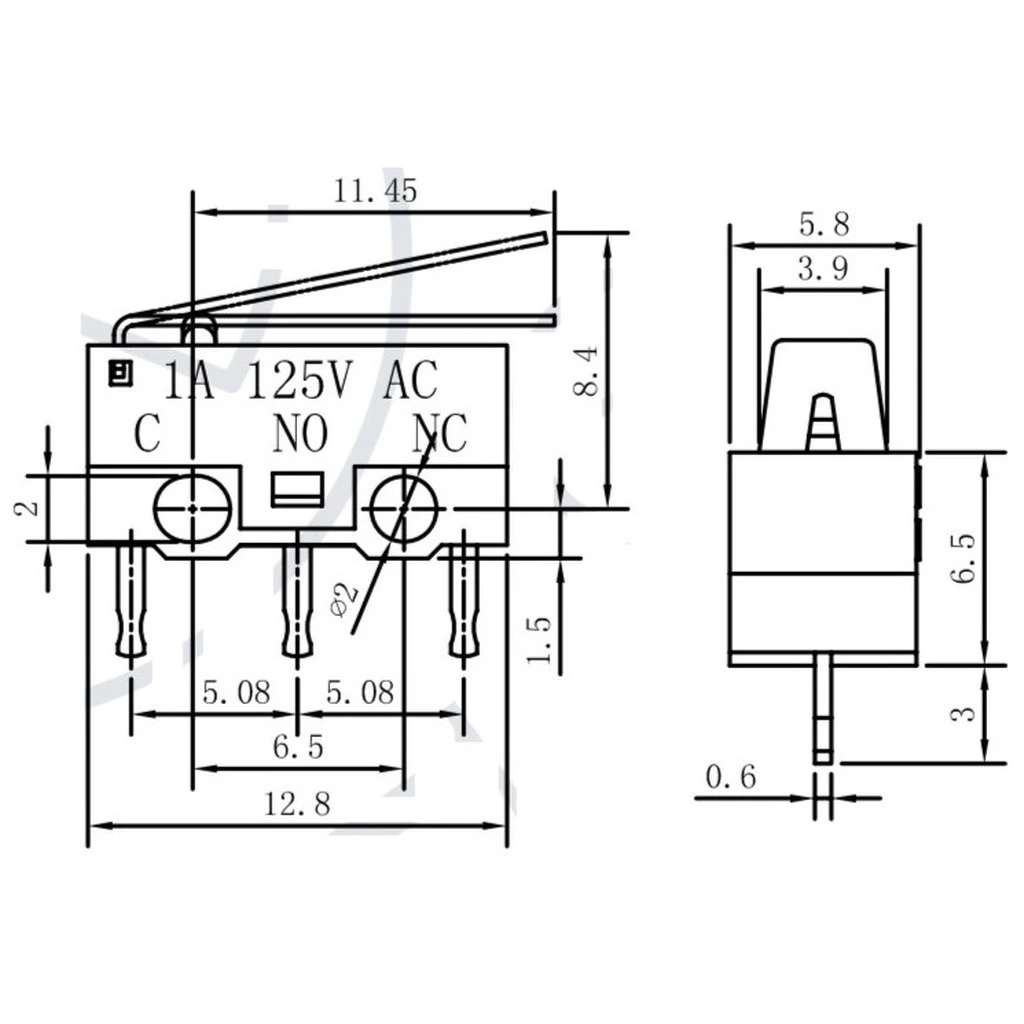

Gövde Boyutları: Yaklaşık 20mm x 6mm x 10mm
Palet Uzunluğu: Yaklaşık 15-20mm
Çalışma Voltajı: 125V AC maksimum
Çalışma Akımı: 1A maksimum
Kontak Direnci: ≤ 30mΩ
Yalıtım Direnci: ≥ 100MΩ
Kullanım Ömrü: >100,000 tetikleme
Tetikleme Kuvveti: 30-50g
Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

Standart Paletli Tasarım: Çok yönlü ve esnek kullanım imkanı.
Kompakt Boyutlar: Dar alanlarda kolay montaj.
Hassas Tetikleme: Düşük kuvvetle güvenilir çalışma.
Uzun Ömürlü Metal Palet: Aşınmaya karşı dayanıklı yapı.
SPDT Kontak Yapısı: Çoklu devre kontrol imkanı.
Kesin Tetikleme Noktası: Yüksek hassasiyetli kontrol.
Net Geri Bildirim: Tetiklemede belirgin tıklama hissi ve sesi.
Düşük Maliyetli Çözüm: Ekonomik fiyatla profesyonel performans.
Geniş Çalışma Sıcaklık Aralığı: Farklı ortamlarda kullanım imkanı.
Endüstriyel Kalite: Yüksek standartlarda üretim.

İdeal Kullanım Alanları

3D Yazıcılar: Eksen sınırlarını belirleme ve home pozisyonu
CNC Makineleri: Limit switch ve güvenlik durdurma
Robotik Projeler: Hareket algılama ve pozisyon tespiti
Ev Otomasyonu: Kapı/pencere pozisyon algılama
Elektronik Oyuncaklar: Hareket kontrol mekanizmaları
Güvenlik Sistemleri: Kapı/kapak algılama sensörleri
Arcade Makineleri: Joystick ve mekanik tetikleyiciler
Arduino Projeleri: Fiziksel durum algılama uygulamaları
Elektrikli Ev Aletleri: Güvenlik kesme switchleri
Endüstriyel Kontrol Panelleri: Konum belirleme sensörleri

Montaj ve Kullanım İpuçları

İpucu: Montaj için M2 vidalar kullanın. Paletin hareket yönüne paralel şekilde konumlandırın. Terminallere bağlantı yaparken temiz lehimleme yapın ve kısa kablolar kullanın. Titreşimli ortamlarda vida sıkılaştırıcı kullanın. Arduino projelerinde debounce devresi veya kodu ekleyin. Paletin hareket yolunda engel olmadığından emin olun.

Mini Paletli Micro Switch Çalışma Prensibi

Paletli micro switchler, basit ama etkili bir mekanik tetikleme mekanizması kullanır. Metal palet, bir kaldıraç görevi görerek uygulanan kuvveti iç mekanizmaya iletir. Paletin hareketi, iç yay mekanizmasını tetikleyerek kontakların anlık ve kesin şekilde konum değiştirmesini sağlar.

SPDT yapısı, tek bir harekette hem normalde açık (NO) hem normalde kapalı (NC) kontakların durumlarını değiştirerek iki farklı devreyi aynı anda kontrol edebilir. Bu tasarım, hem sinyal iletimi hem de güç kontrolü için yüksek güvenilirlik sağlar. Paletin esnek yapısı, farklı açılardan gelen kuvvetleri algılayabilir ve düşük tetikleme kuvveti hassas uygulamalarda ideal performans sunar.

Terminal Bağlantıları

IC-162 Micro Switch, 3 terminal ile SPDT (Tek Kutuplu Çift Yönlü) bağlantı sunar. Doğru bağlantı için terminal fonksiyonlarını bilmek önemlidir.

COM (Common/Ortak): Ana bağlantı terminali, devrenin giriş noktası.
NO (Normally Open): Palet basılı değilken COM ile bağlantısı kesik olan terminal.
NC (Normally Closed): Palet basılı değilken COM ile bağlantılı olan terminal.

Palet aktif edilmediğinde COM-NC arasında iletim varken, aktif edildiğinde COM-NO arasında iletim olur. Bu çift yönlü kontak yapısı, çeşitli devre konfigürasyonlarında esneklik sağlar.

Paket İçeriği

1 x IC-162 Micro Switch Mini Paletli 1A 125V KW10-Z1P

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Switch

Çeşitli boyut ve fonksiyonlarda switch seçeneklerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli switch çözümleri.

Ürünleri İncele →

Micro Switch

Hassas kontrol gerektiren uygulamalarınız için micro switch çeşitlerimiz. Kompakt boyutlu, yüksek hassasiyetli ve dayanıklı micro switchler için doğru adres.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-162 Mini Paletli Micro Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

1A 125V değeri hangi uygulamalar için yeterlidir?

1A 125V değeri, sinyal uygulamaları, düşük güçlü kontrol devreleri ve hobi projeleri için yeterlidir. Arduino gibi mikrodenetleyici projeleri, küçük DC motorlar ve LED devreleri için uygundur. Yüksek güçlü uygulamalar için röle sürücü olarak kullanılmalıdır.

Bu micro switchi 3D yazıcımda nasıl kullanabilirim?

3D yazıcınızın şasisine switchi monte edin ve paleti hareket ekseninin sonuna doğru konumlandırın. X, Y ve Z eksenlerindeki limit switchler olarak kullanılabilir. Yazıcı kafası veya tabla palete temas ettiğinde, hareket kontrolcüsü sınıra ulaşıldığını algılar.

KW10-Z1P model switchin ömrü ne kadardır?

Bu micro switch, normal kullanımda 100,000+ tetikleme döngüsü için tasarlanmıştır. Doğru montaj ve uygun kuvvet uygulaması ile bu sayı daha da artabilir. Yüksek titreşimli ortamlar, aşırı kuvvet ve kirli çalışma koşulları ömrü kısaltabilir.

Micro switchi Arduino ile nasıl bağlayabilirim?

COM bacağını Arduino GND pinine bağlayın. NO veya NC bacağını (ihtiyacınıza göre) bir dijital pine bağlayın. Arduino kodunuzda pinMode(pin, INPUT_PULLUP) kullanarak dahili pull-up direncini aktifleştirin. Switch sinyalindeki titreşimleri önlemek için yazılımsal debounce ekleyin.

Bu micro switch su geçirmez özellikte midir?

Hayır, standart IC-162 micro switch su geçirmez özelliğe sahip değildir. Nemli veya dış ortamlarda kullanılacaksa, koruyucu bir muhafaza içine alınmalıdır. Elektronik silikon sprey veya ısıyla daralan hortum ile basit bir koruma sağlanabilir.
