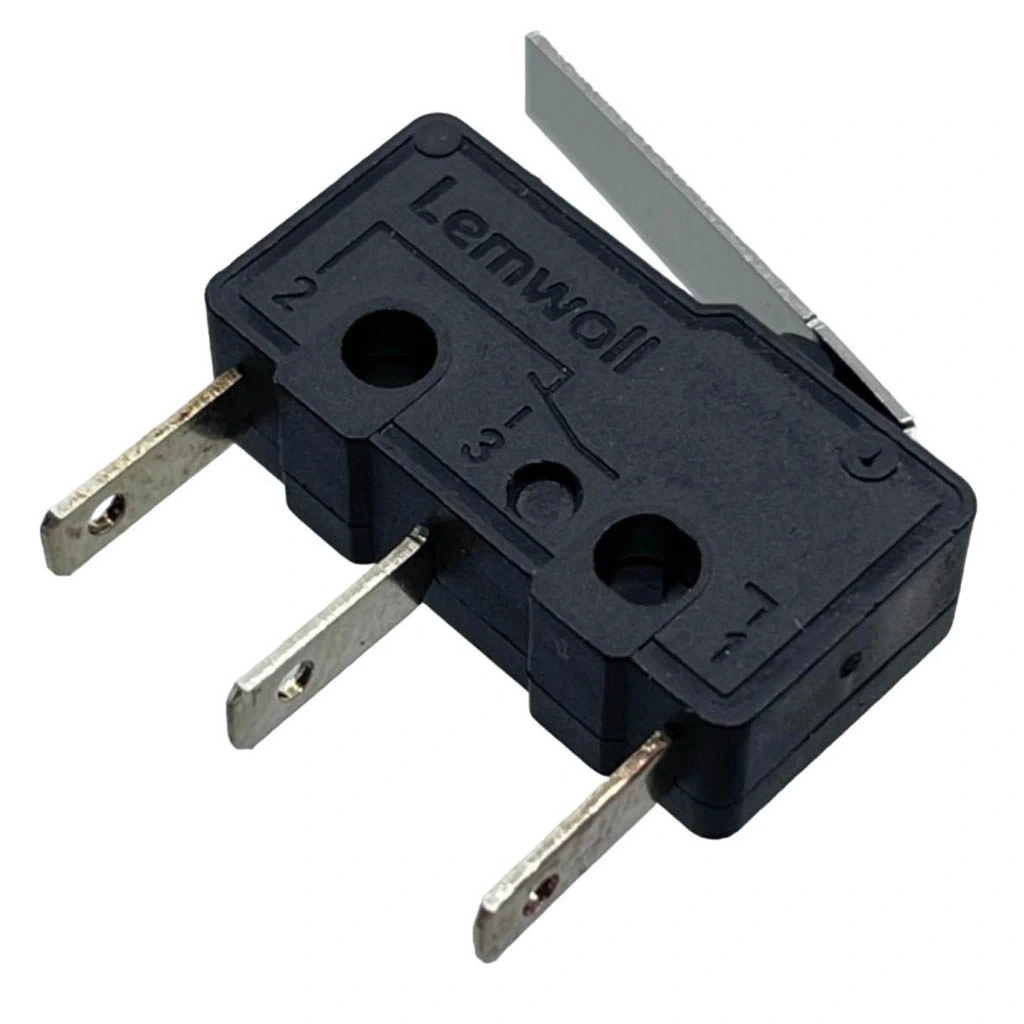

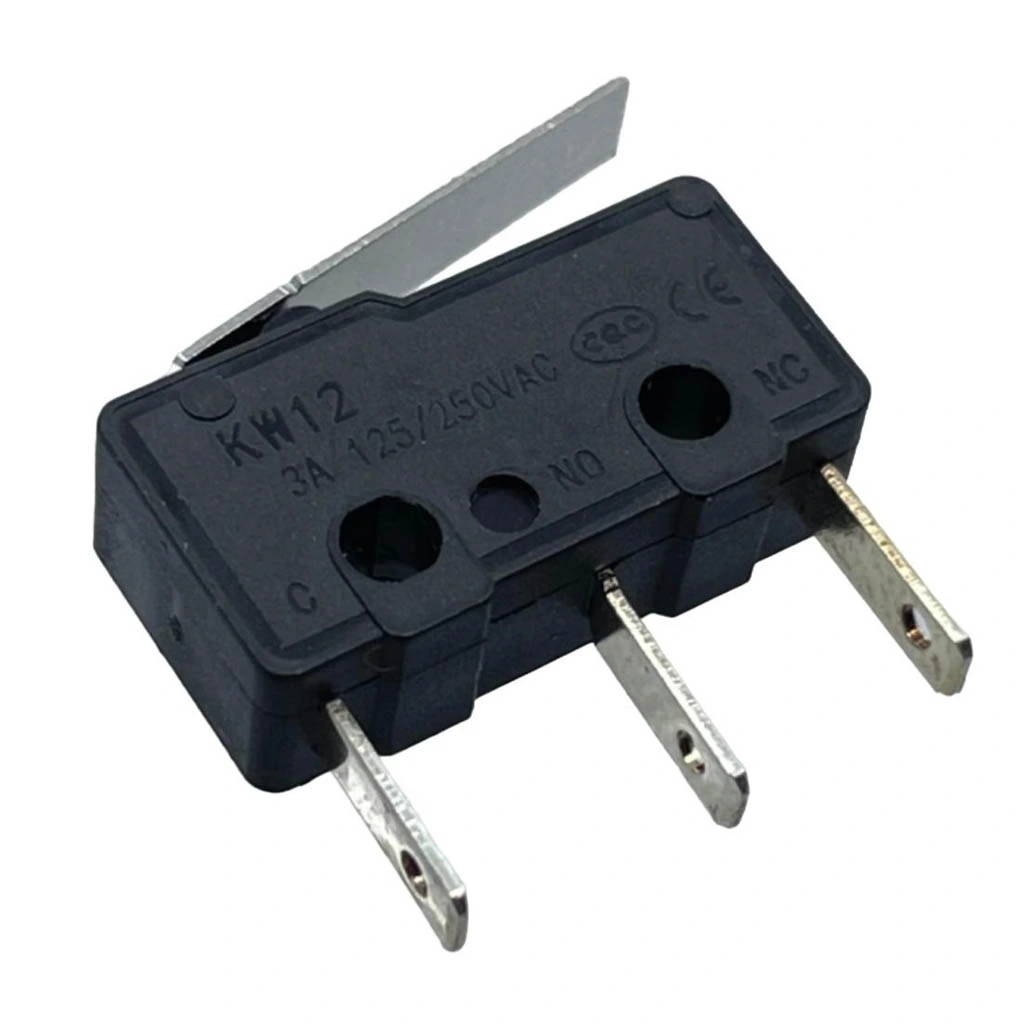

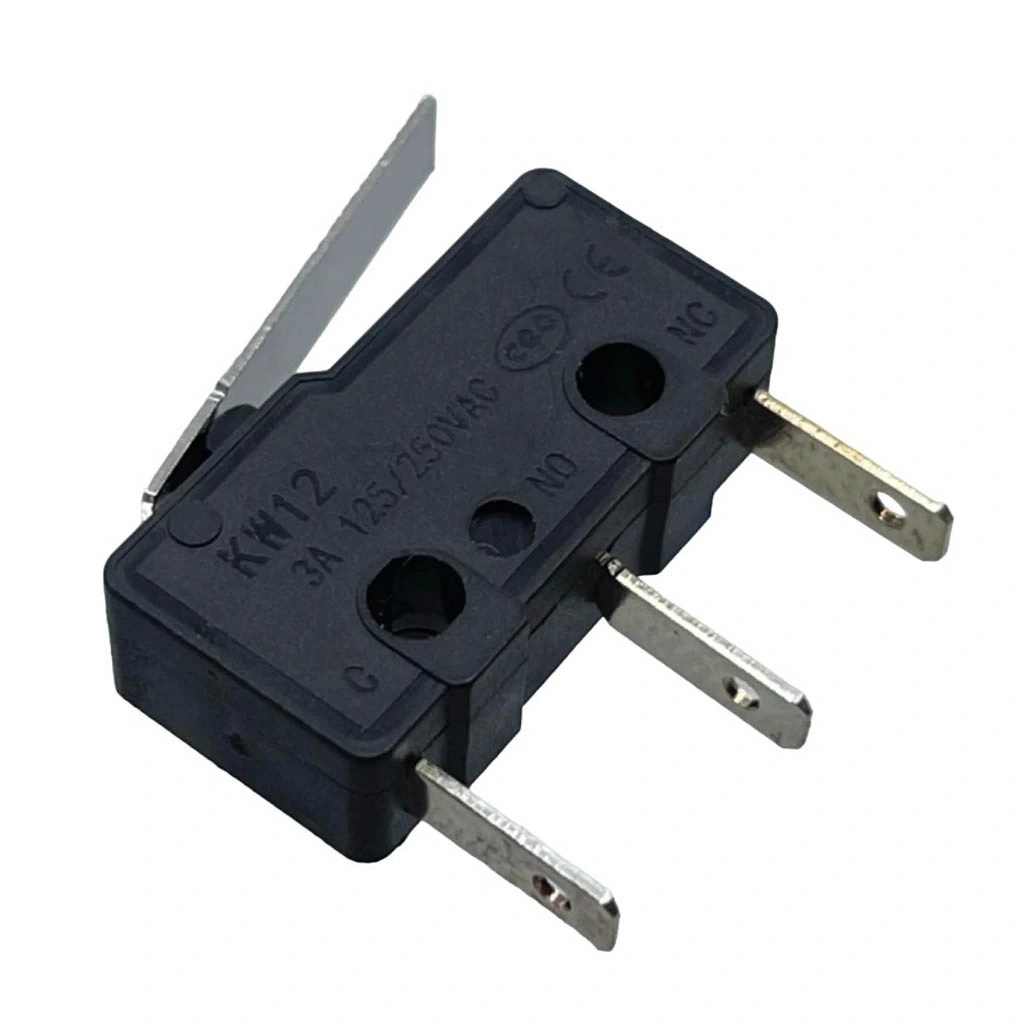

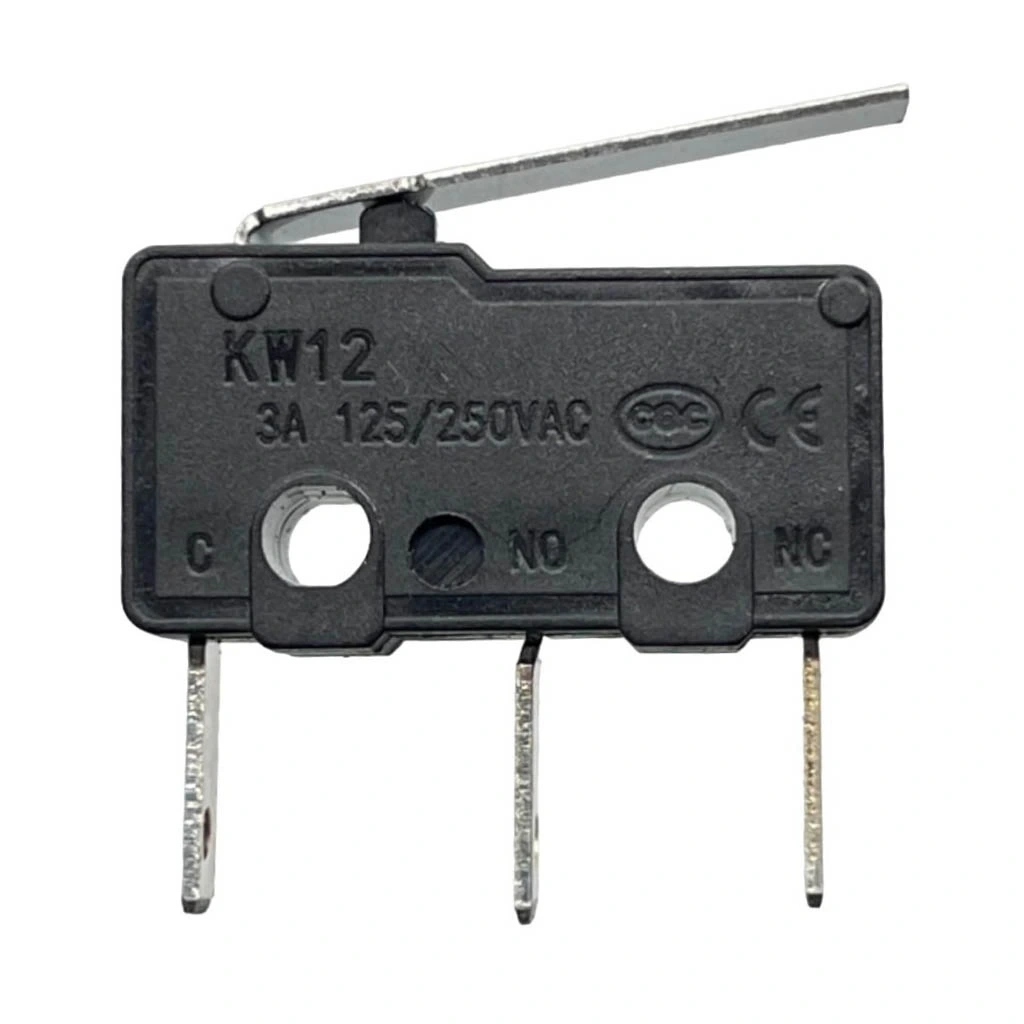

IC-163-3 Kısa Paletli Micro Switch Uzun Lehim Bacak

IC-163-3 Kısa Paletli Micro Switch Uzun Lehim Bacak

IC-163-3 Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. Lehimlenebilir uzun bacakları ve kısa paletli tasarımıyla dikkat çeker. Bu micro switch, hassas elektronik cihazlarda güvenilir bir anahtar çözümü sunar.

IC-163-3 Kısa Paletli Micro Switch, kompakt boyutlarda üretilmiş, kısa metal kolu ile hassas algılama kabiliyeti sunan ve uzun lehim bacak terminalleri sayesinde kolay bağlantı imkanı sağlayan dayanıklı bir anahtarlama çözümüdür. Endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım alanına sahip olan bu mikro switch, devre tasarımlarınıza güvenilir kontrol kabiliyeti katar.

Kısa paletli (kollu) tasarımı, minimum alan gerektiren uygulamalarda üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. Limit switch, pozisyon algılama, güvenlik sistemleri ve otomatik kontrol uygulamaları için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-163-3 Kısa Paletli Micro Switch, elektronik projelerinizde güvenilir algılama sağlayan optimize edilmiş özelliklere sahiptir.

• Model: IC-163-3
• Tip: Kısa Paletli (Short Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Uzun lehim bacak (long solder lug)
• Gövde Rengi: Siyah/Mavi
• Palet Tipi: Kısa düz metal kol
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 10-15mm
• Terminal Uzunluğu: Yaklaşık 15-20mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Uzunluk: Yaklaşık 30-35mm (palet dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 5A
• Aktivasyon Kuvveti: Yaklaşık 40-60gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-163-3 Kısa Paletli Micro Switch, kısa kol tasarımı ve uzun lehim bacak özellikleri ile çeşitli avantajlar sunar.

• Kısa Paletli Tasarım: Minimum alan gerektiren uygulamalar için ideal.
• Uzun Lehim Bacak Terminaller: Kolay erişim ve esnek kablo bağlantısı.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Yüksek Elektriksel Kapasite: 5A@250VAC ile zorlu yükler için uygun.
• Kompakt Boyutlar: Sınırlı alanlarda kullanım kolaylığı.
• Paslanmaz Çelik Palet: Uzun ömürlü ve dayanıklı yapı.
• Net Geri Bildirim: Belirgin tıklama hissi ve sesi.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma.
• Şekillendirilebilir Palet: İhtiyaca göre hafifçe bükülebilir.
• Hassas Algılama: Doğru ve tekrarlanabilir tetikleme.

İdeal Kullanım Alanları

IC-163-3 Kısa Paletli Micro Switch, kompakt tasarımı ile özellikle belirli uygulamalar için mükemmel bir çözümdür.

• Limit Anahtarları: Makine ve otomatik sistemlerde hareket sınırlama
• CNC Tezgahları: Eksen limit ve referans nokta belirleme
• Elektronik Cihazlar: Kapak ve panel algılama sensörleri
• Endüstriyel Kontrol: Pozisyon ve varlık algılama
• Ev Aletleri: Kapak ve güvenlik kontrolleri
• Otomatik Kapılar: Konum algılama ve güvenlik sistemleri
• Arcade Makineleri: Oyun kontrol mekanizmaları
• 3D Yazıcılar: Eksen limit ve konum algılama
• Robotik Projeler: Algılama sensörleri ve limit anahtarları
• Güvenlik Sistemleri: Konum ve durum algılama
• Dar Alanlar: Sınırlı montaj imkanı olan uygulamalar
• Yüksek Güç Uygulamaları: 5A@250VAC kapasitesi ile doğrudan yük kontrolü

Montaj ve Kullanım İpuçları

Kısa Paletli Tasarımın Avantajları

IC-163-3 mikro switchin kısa paletli tasarımı, kompakt uygulamalar için önemli avantajlar sunar.

Kısa metal palet, sınırlı alanlar ve dar montaj noktaları için idealdir. Minimum hareket mesafesi gerektirdiğinden, hızlı tepki ve hassas algılama sağlar. Düz paletli yapısı, genellikle doğrudan itme hareketi gerektiren mekanizmalar için optimizedir. Kompakt tasarım, özellikle cihaz içi limit switchleri ve güvenlik sensörleri için avantajlıdır.

Uzun Lehim Bacak Avantajları

IC-163-3 mikro switchin uzun lehim bacak terminalleri, bağlantı kolaylığı sağlar.

Uzun lehim bacaklar, kabloların kolayca bağlanmasını ve sıkışık montaj alanlarında bile terminallere erişimi mümkün kılar. Yeterli uzunlukta olması, farklı kablo kalınlıkları ve düzenleri için esneklik sağlar. Terminal deliklerinden geçirilen kablolar mekanik olarak sabitlenebilir, bu da daha güvenilir lehim bağlantısı oluşturur. Yüksek akım taşıma kapasitesi (5A) için uygun terminal yüzey alanı sunar.

Endüstriyel Uygulamalarda Kullanım

IC-163-3 Kısa Paletli Micro Switch, endüstriyel ortamlarda çeşitli görevler için idealdir.

Endüstriyel makine limit anahtarı olarak kullanılarak, hareketli parçaların belirli sınırlar içinde kalmasını sağlar. CNC tezgahlarında eksen limit ve home pozisyon sensörü olarak hassas pozisyonlama sağlar. Konveyör sistemlerinde ürün varlığı ve geçiş kontrolü için kullanılabilir. 5A@250VAC elektriksel kapasitesi, endüstriyel kontrol sistemlerinde doğrudan yük kontrolü için yeterlidir. Geniş sıcaklık aralığı (-25°C ~ +85°C), zorlu endüstriyel ortamlarda güvenilir çalışma sağlar.

Elektronik Cihazlarda Kullanım

IC-163-3 Kısa Paletli Micro Switch, elektronik cihaz tasarımlarında yaygın olarak kullanılır.

Elektronik cihazlarda kapak/panel algılama sensörü olarak kullanılarak, güvenlik ve kontrol sağlar. Ev aletlerinde kapak kapatma algılaması veya konum kontrolü için idealdir. Yazıcı, fotokopi makinesi gibi ofis cihazlarında kağıt algılama ve konum sensörü olarak görev yapar. Üst düzey kontrol panellerinde, buton ve tuş mekanizmalarının arkasında konumlandırılabilir. Kısa palet tasarımı, küçük elektronik cihazların içinde minimal alan kaplar.

Paket İçeriği

• 1 x IC-163-3 Kısa Paletli Micro Switch Uzun Lehim Bacak
