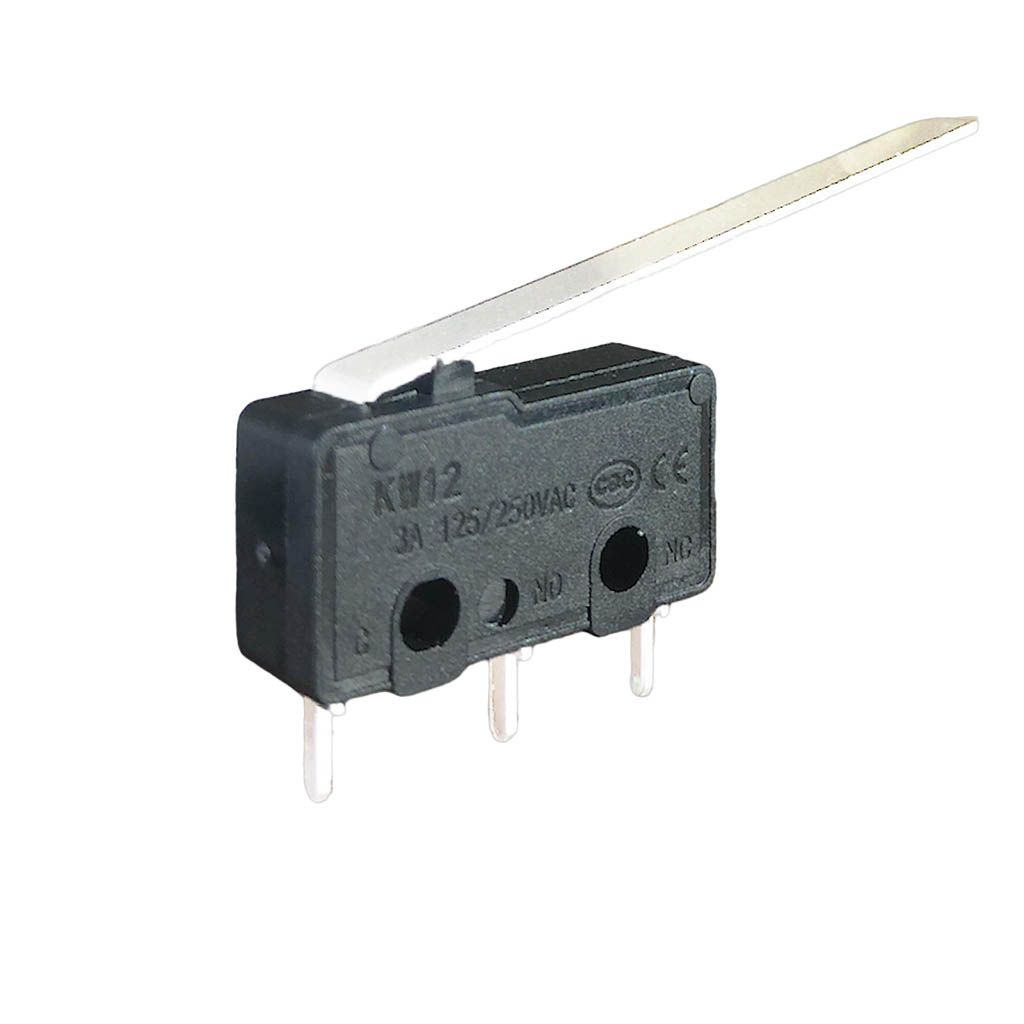

IC-167 Uzun Paletli Micro Switch İğne ( PCB ) Bacak

IC-167 Uzun Paletli Micro Switch İğne PCB Bacak

IC-167 Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. PCB (baskılı devre kartı) montajına uygun olan bu micro switch, iğne bacaklı uzun palet tasarımıyla dikkat çeker. Güvenilir anahtarlamayı sağlamak için tasarlanmıştır.

IC-167 Uzun Paletli Micro Switch, uzun metal kolu sayesinde geniş bir algılama alanı sunan, hassas ve güvenilir bir anahtarlama çözümüdür. PCB montajına uygun ince iğne bacakları ile devre kartlarına kolayca entegre edilebilen bu mikro switch, endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım yelpazesine sahiptir.

Uzun paletli (kollu) tasarımı, uzak mesafelerden gelen hareketleri algılama ve düşük kuvvetle tetiklenme avantajı sunarak hareket algılama projelerinde üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. Limit switch ihtiyaçları, pozisyon algılama, robotik projeler ve otomatik kontrol sistemleri için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-167 Uzun Paletli Micro Switch, hassas algılama ve kolay entegrasyon için tasarlanmış teknik özelliklere sahiptir.

• Model: IC-167
• Tip: Uzun Paletli (Long Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: PCB iğne bacak (pin)
• Gövde Rengi: Siyah
• Palet Tipi: Uzun düz metal kol
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 30-35mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Uzunluk: Yaklaşık 50-55mm (palet dahil)
• Çalışma Voltajı: 125V AC / 30V DC (maksimum)
• Maksimum Akım: 3A (AC) / 1A (DC)
• Aktivasyon Kuvveti: Yaklaşık 15-25gf (gram-kuvvet)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Mekanik Ömür: >300,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1000V AC / 1 dakika
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Pin Uzunluğu: Yaklaşık 3-4mm
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-167 Uzun Paletli Micro Switch, uzun kol tasarımı sayesinde çeşitli avantajlar sunar.

• Uzun Paletli Tasarım: Uzak mesafelerden gelen hareketleri algılama.
• Düşük Aktivasyon Kuvveti: Minimal kuvvetle tetiklenebilir (15-25gf).
• Geniş Algılama Alanı: Uzun kol sayesinde geniş hareket alanı.
• PCB İğne Bacaklar: Devre kartlarına kolay montaj.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Hassas Algılama: Hafif hareketleri bile tespit edebilir.
• Esnek Kol: İhtiyaca göre şekillendirilebilir.
• Kompakt Gövde: Sınırlı alanlarda kullanım kolaylığı.
• Net Geri Bildirim: Belirgin tıklama hissi ve sesi.
• Uzun Mekanik Ömür: 300,000+ çalışma döngüsü.
• Standart Montaj: Yaygın kullanılan pin düzeni.
• Uzaktan Tetikleme: Doğrudan erişimin zor olduğu yerler için ideal.

İdeal Kullanım Alanları

IC-167 Uzun Paletli Micro Switch, uzun kol tasarımı ile özellikle belirli uygulamalar için mükemmel bir çözümdür.

• Limit Anahtarları: Makine ve otomatik sistemlerde hareket sınırlama
• 3D Yazıcılar: Eksen limit ve home pozisyon algılama
• Robotik Projeler: Algılama sensörleri ve dokunma sensörleri
• Güvenlik Sistemleri: Kapı/pencere algılama mekanizmaları
• Arcade Makineleri: Oyun kontrol mekanizmaları
• Elektronik Oyuncaklar: Etkileşimli algılama sistemleri
• DIY Elektronik: Arduino ve Raspberry Pi projeleri
• Otomatik Kapı Sistemleri: Pozisyon algılama
• Vending Makineleri: Ürün algılama ve konum tespiti
• Ev Aletleri: Kapak ve pozisyon sensörleri
• CNC Makineleri: Eksen limitleme ve referans nokta belirleme
• Zor Erişilebilir Alanlar: Uzaktan hareket algılama

Montaj ve Kullanım İpuçları

Uzun Paletli Tasarımın Avantajları

IC-167 mikro switchin uzun paletli tasarımı, spesifik algılama ihtiyaçları için önemli avantajlar sunar.

Uzaktan Algılama Üstünlüğü: Uzun metal palet, standart mikro switchlere kıyasla çok daha geniş bir algılama alanı sağlar. Bu özellik, doğrudan temas olmayan veya uzak mesafeden algılama gerektiren uygulamalar için idealdir. Kaldıraç prensibi ile çalışan uzun kol, çok düşük kuvvetlerle (15-25gf) tetiklenebilir, bu da hassas algılama gerektiren sistemlerde büyük avantaj sağlar. Ulaşılması zor veya dar alanlardaki hareketleri algılayabilir, böylece komplike mekanizmalarda kullanım kolaylığı sunar.

PCB İğne Bacak Avantajları

IC-167 mikro switchin PCB iğne bacakları, elektronik projelerde kolay entegrasyon sağlar.

Pratik Devre Entegrasyonu: PCB iğne bacaklar, standart 2.54mm (0.1 inç) grid aralığına sahiptir, bu da çoğu devre kartı tasarımı ve breadboard ile uyumlu çalışma sağlar. İnce iğne yapısı, hassas PCB deliklerine kolayca yerleşir ve güvenilir elektriksel bağlantı oluşturur. Doğrudan PCB'ye lehimlenebilir olması, kablo bağlantılarına gerek kalmadan temiz ve kompakt montaj imkanı verir. PCB pinleri, otomatik montaj ekipmanları (pick-and-place) ile uyumludur, bu da seri üretimde kolaylık sağlar.

Robotik Projelerde Kullanım

IC-167 Uzun Paletli Micro Switch, robotik projelerde çeşitli algılama görevleri için idealdir.

Hassas Robot Algılama: Uzun ve hassas kolu sayesinde, robot kollarının hareket sınırlarını belirleyerek aşırı hareketi engeller. Robot platformlarında çarpışma algılama sensörü olarak kullanılabilir, hafif temasları bile algılayarak robotu durdurabilir. Otonom robotlarda engel algılama amacıyla kullanılarak, robotun çevresindeki nesnelere çarpmadan yön değiştirmesini sağlar. Düşük aktivasyon kuvveti, hassas dokunma sensörü olarak kullanılmasına imkan tanır, robotun çevreyle etkileşimini iyileştirir.

3D Yazıcılar ve CNC Sistemlerinde Kullanım

IC-167 Uzun Paletli Micro Switch, hassas makine kontrolü gerektiren 3D yazıcılar ve CNC sistemlerinde yaygın kullanılır.

Hassas Makine Kontrolü: 3D yazıcılarda X, Y ve Z ekseni limit switchleri olarak kullanılarak, eksen hareketlerinin güvenli sınırlar içinde kalmasını sağlar. Home pozisyon sensörü olarak görev yaparak, baskı öncesi referans noktalarının doğru belirlenmesini sağlar. Uzun kol tasarımı, 3D yazıcının yapısal elemanlarının içinden geçirilerek dar alanlarda bile montaj imkanı sunar. CNC tezgahlarında kesici takımların hareket sınırlarını belirleyerek, güvenlik açısından kritik rol oynar.

Arduino ve DIY Projelerde Kullanım

IC-167 Uzun Paletli Micro Switch, Arduino ve DIY elektronik projelerinde çok yönlü bir komponenttir.

Yaratıcı Proje Çözümleri: Arduino veya Raspberry Pi tabanlı projelerde fiziksel giriş sensörü olarak kolayca kullanılabilir. PCB pinli yapısı, breadboard üzerinde prototipleme yapmayı kolaylaştırır ve lehimleme gerektirmeden hızlı denemeler yapılabilir. Uzun kolu sayesinde, projenin uzak noktalarından algılama yapabilir, bu da tasarım esnekliği sağlar. Güvenlik projeleri için kapı/pencere sensörü olarak kullanılabilir, açılma durumunu uzaktan algılar.

Paket İçeriği

• 1 x IC-167 Uzun Paletli Micro Switch İğne PCB Bacak
