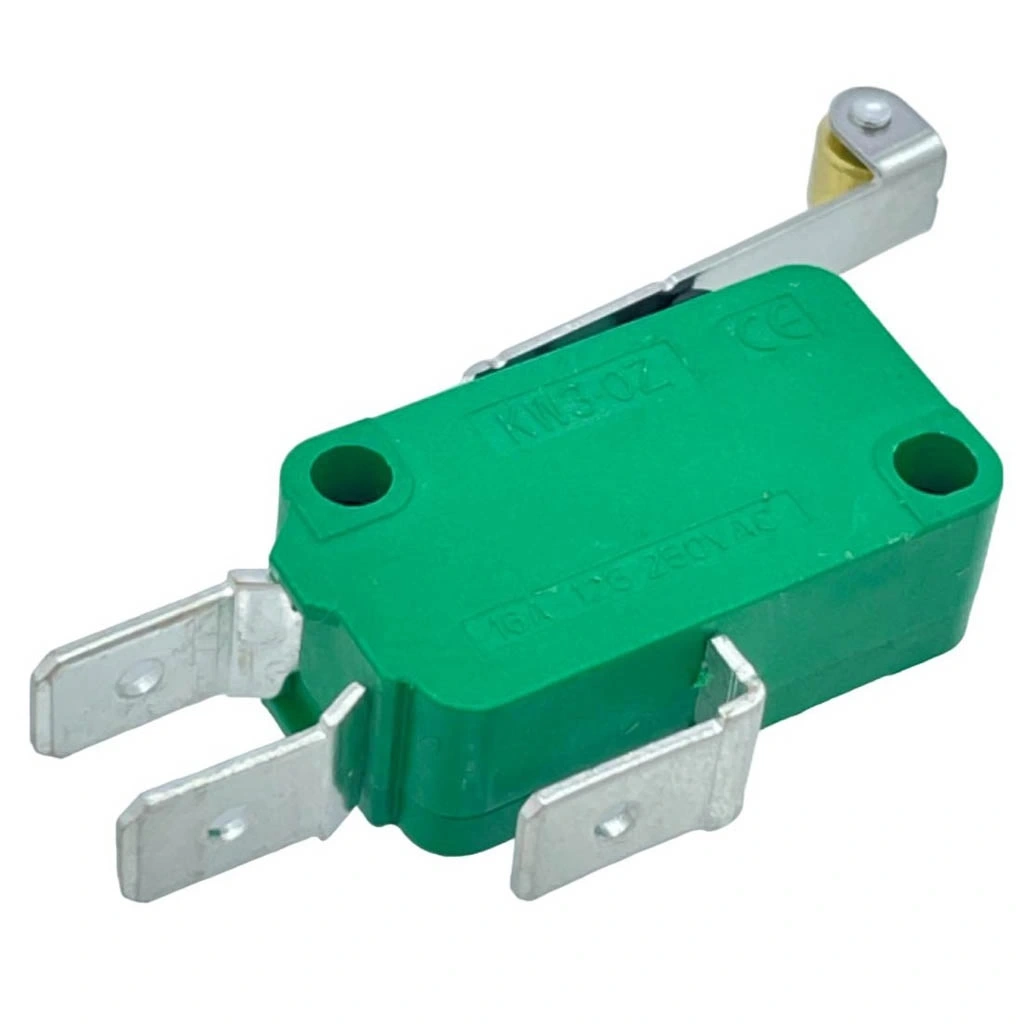

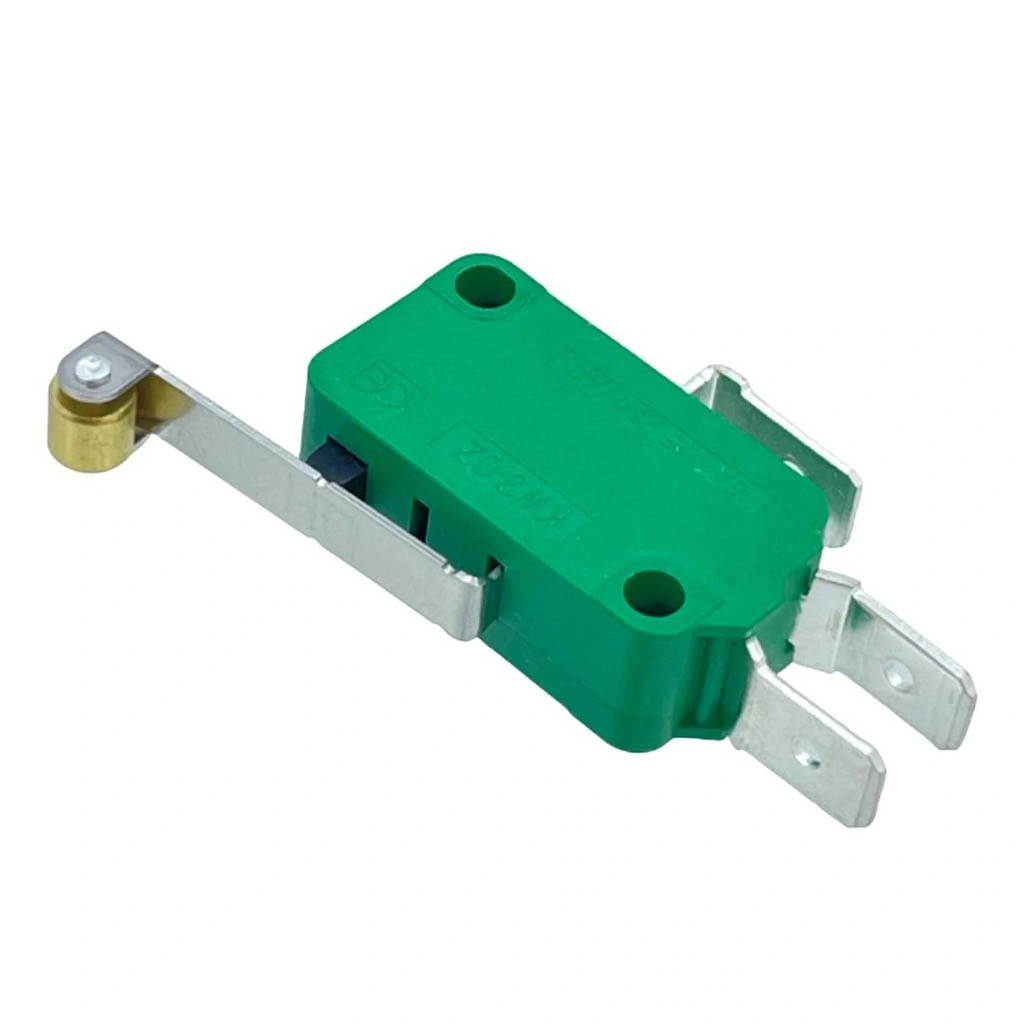

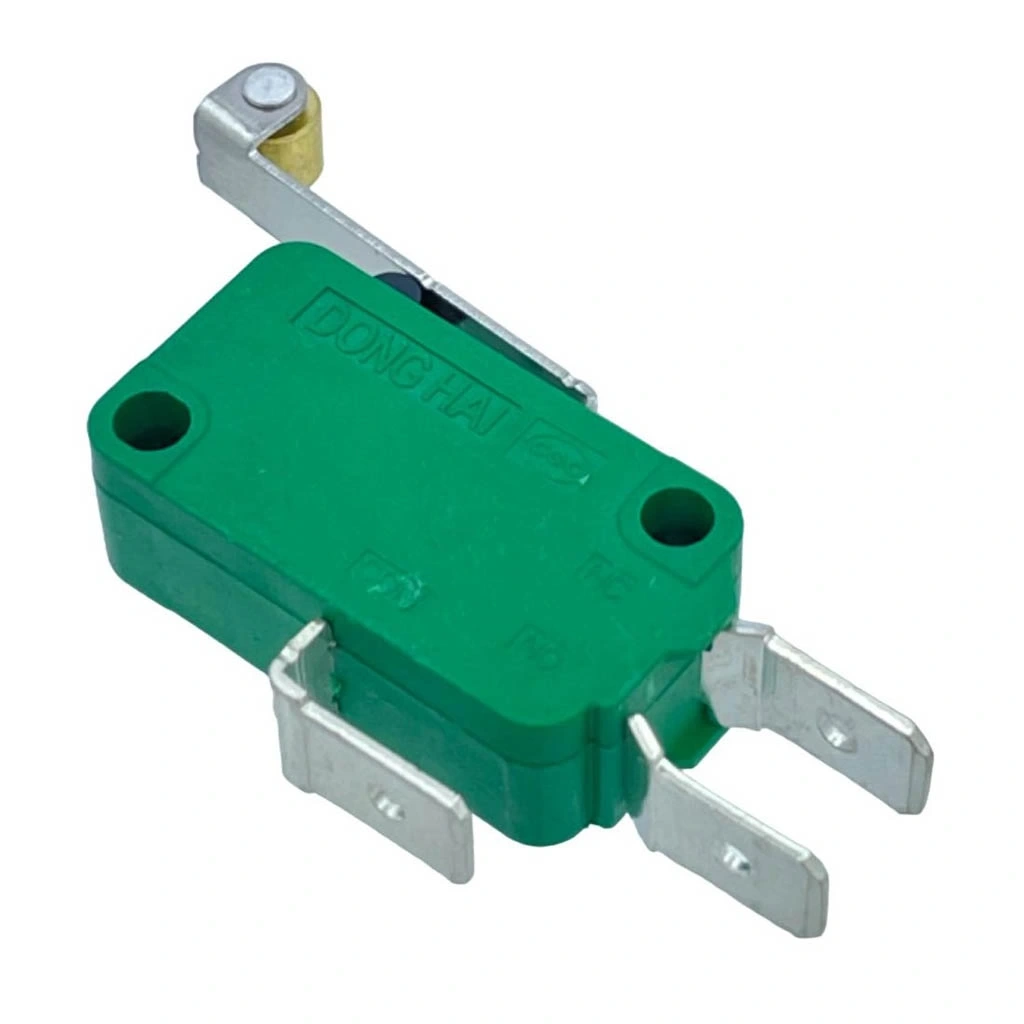

IC-176B Uzun Makaralı Micro Switch 220V 16A KW1-103-7

IC-176B Uzun Makaralı Micro Switch 220V 16A KW1-103-7

IC-176B Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. Bu model, uzun makaralı tasarımıyla dikkat çeker ve 220V 16A gibi güçlü elektrik yüklerini anahtarlamak için idealdir. KW1-103-7 model numarasıyla bilinir.

IC-176B Uzun Makaralı Micro Switch, yüksek akım kapasitesi ve dayanıklı yapısıyla endüstriyel ve profesyonel uygulamalarda mükemmel performans sunan güçlü bir anahtarlama çözümüdür. KW1-103-7 model koduna sahip bu switch, 220V gerilimde 16A akıma kadar yük kontrolü sağlayabilir, böylece yüksek güç gerektiren ekipmanları doğrudan kontrol etmenize olanak tanır.

Uzun makaralı tasarımı sayesinde teğet (yatay) yönde gelen kuvvetlere karşı hassas tepki verir ve geniş bir hareket alanında tetiklenebilir. Endüstriyel makineler, elektrikli ev aletleri, otomatik kapı sistemleri, güvenlik sistemleri ve robotik uygulamalar için ideal olan bu mikro switch, uzun ömürlü ve güvenilir çalışma performansı sunar.

Teknik Özellikler

IC-176B Uzun Makaralı Micro Switch, endüstriyel standartlarda üretilmiş yüksek performanslı bir anahtarlama komponentidir.

• Model: IC-176B (KW1-103-7)
• Tip: Uzun Makaralı Mikro Switch
• Maksimum Çalışma Voltajı: 220V AC
• Maksimum Akım Kapasitesi: 16A
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Sayısı: 3 (COM, NO, NC)
• Gövde Rengi: Siyah
• Makara Tipi: Uzun silindirik makara
• Makara Uzunluğu: Yaklaşık 18mm
• Makara Malzemesi: Dayanıklı polyamid
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş kadmiyum oksit alaşım

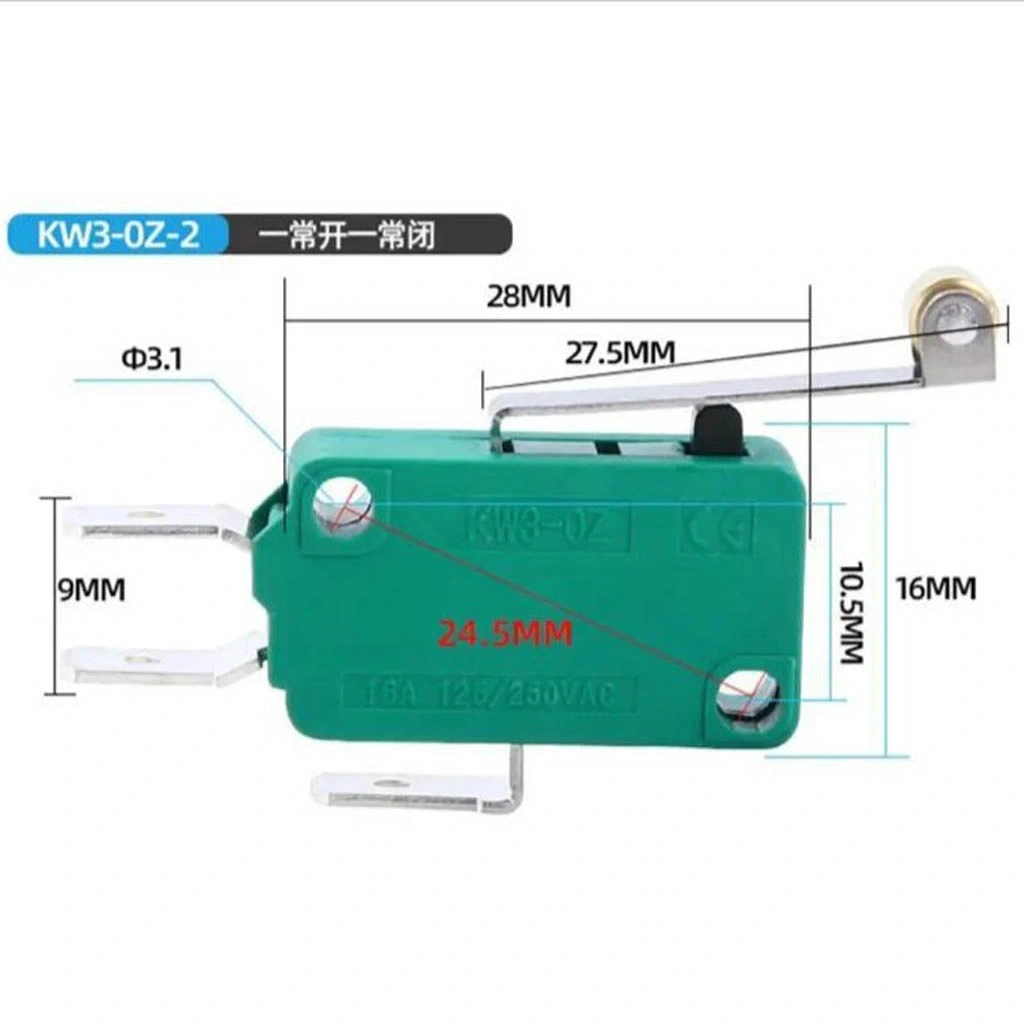

• Boyutlar: Yaklaşık 28mm x 16mm x 10mm (gövde)
• Toplam Uzunluk: Yaklaşık 46mm (makara dahil)
• Aktivasyon Kuvveti: Yaklaşık 140gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 15mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Montaj Deliği Çapı: 3mm
• Terminal Tipi: Vidalı bağlantı
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-176B Uzun Makaralı Micro Switch, birçok uygulama alanında öne çıkan avantajlar sunar.

• Yüksek Akım Kapasitesi: 16A ile güçlü ekipmanları kontrol eder.
• Uzun Makara Tasarımı: Geniş hareket alanında algılama sağlar.
• Teğet Kuvvet Algılama: Yandan gelen etkilere hassas tepki verir.
• SPDT Kontak Yapısı: Çift yönlü kontrol olanağı sunar.
• Vidalı Terminal Bağlantısı: Sağlam ve güvenilir elektriksel bağlantı.
• Endüstriyel Dayanıklılık: Zorlu ortamlarda uzun ömürlü çalışma.
• Düşük Kontak Direnci: ≤15mΩ ile yüksek verimlilik sağlar.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü ile güvenilir.
• Geniş Çalışma Sıcaklığı: -25°C ile +85°C arası performans.
• Kolay Montaj: 3mm standart montaj delikleri ile pratik kurulum.
• Standart KW1-103-7 Uyumluluğu: Endüstriyel ürünlerle değiştirilebilir.
• Yüksek Yalıtım Direnci: ≥100MΩ ile güvenli elektriksel izolasyon.

İdeal Kullanım Alanları

IC-176B Uzun Makaralı Micro Switch, uzun makarası ve yüksek akım kapasitesi ile çeşitli sektörlerde yaygın kullanım alanı bulur.

• CNC Makineleri: Eksen limit sensörleri ve güvenlik switchleri
• Endüstriyel Makine Kontrolleri: Hareket sınırlama ve konum algılama
• Otomatik Kapı Sistemleri: Kapı açılış/kapanış sınır kontrolleri
• Asansör Sistemleri: Kat sınırı ve güvenlik kontrolleri
• Konveyör Sistemleri: Ürün algılama ve hat kontrolü
• Robotik Uygulamalar: Hareket sınırlama ve çarpışma algılama
• Elektrikli Ev Aletleri: Mekanik kontrol ve güvenlik sistemleri
• Tarım Makineleri: Hareket sınırlama ve güvenlik kontrolleri
• Güvenlik Bariyerleri: Koruyucu kapak ve bariyer sensörleri
• Vending Makineleri: Mekanik algılama ve limit kontrolleri
• Büyük 3D Yazıcılar: Eksen limit sensörleri ve güvenlik sistemleri
• Otomotiv Mekanizmaları: Kapı, cam ve panel kontrolleri

Montaj ve Kullanım İpuçları

Uzun Makaralı Tasarımın Avantajları

IC-176B'nin uzun makaralı tasarımı, onu özel uygulamalar için ideal kılar.

Uzatılmış Algılama Kabiliyeti: Yaklaşık 18mm uzunluğundaki makara, standart mikroswitch butonlarına göre çok daha geniş bir hareket alanını algılayabilir. Bu sayede, doğrudan temas noktasından uzakta gerçekleşen hareketleri de tespit edebilir. Teğet (yatay) yönlü kuvvetlere karşı yüksek hassasiyet gösterir, bu da özellikle kayan veya sürtünen mekanizmaların algılanmasında avantaj sağlar. Makaranın uzun olması, algılama noktasına daha erken ulaşılmasını sağlar, böylece erken uyarı ve kontrol imkanı verir. Dar montaj alanlarında, switch gövdesinin uzağındaki hareketleri algılayabilme özelliği, tasarım esnekliği sağlar.

Yüksek Akım Kapasitesinin Önemi

16A akım kapasitesi, IC-176B mikro switchi çoğu alternatifinden ayıran güçlü bir özelliktir.

Endüstriyel Güç Kontrolü: 16 Amperlik yük kapasitesi, bu kompakt switch ile önemli güç gereksinimi olan ekipmanları doğrudan kontrol edebilmenizi sağlar. 220V şebeke geriliminde 16A akım, yaklaşık 3500W güç anlamına gelir - bu, birçok ev ve hafif endüstriyel cihazın güç ihtiyacını karşılar. Bu kapasite sayesinde ek kontaktör veya röle kullanmadan küçük-orta ölçekli motorları, ısıtıcıları ve diğer indüktif yükleri doğrudan anahtarlayabilirsiniz. Gümüş kadmiyum oksit alaşımlı kontaklar, yüksek akımlarda oluşabilecek ark ve ısınmaya karşı dayanıklıdır, bu da switch ömrünü uzatır.

KW1-103-7 Standardının Anlamı

KW1-103-7 standardı, bu switchin endüstriyel uyumluluk ve kolay değiştirilebilirlik özelliğini tanımlar.

Endüstriyel Standart Uyumluluğu: KW1-103-7 kodu, bu mikro switchin endüstriyel standartlara göre üretildiğini gösterir ve farklı üreticilerin benzer kodlu ürünleriyle değiştirilebilir olduğunu ifade eder. Kodun içindeki 103 bölümü genellikle ürünün temel serisini belirtir, 7 ise özel olarak uzun makaralı varyasyonunu temsil eder (kısa makaralı modeller genellikle 6 ile kodlanır). Bu standart kodlama, endüstriyel ekipman bakımında doğru yedek parça seçimini kolaylaştırır ve uyumluluk sorunlarını ortadan kaldırır. Ayrıca, bu kod endüstriyel tedarik zincirinde ürünün kolayca tanımlanmasını ve doğru şekilde sipariş edilmesini sağlar.

SPDT Kontak Yapısının Sağladığı Esneklik

IC-176B'nin SPDT (Tek Kutuplu Çift Yönlü) yapısı, çeşitli kontrol uygulamaları için geniş imkanlar sunar.

Çok Yönlü Kontrol İmkanı: SPDT yapısı, tek bir switch ile iki farklı devre durumunu kontrol etmenizi sağlar. Ortak terminal (COM), switch durumuna göre ya Normalde Açık (NO) ya da Normalde Kapalı (NC) terminale bağlantı kurar. Bu sayede, bir cihazı açarken diğerini kapatmak gibi ters çalışan sistemleri tek bir switch üzerinden kontrol edebilirsiniz. Örneğin, bir limit pozisyonuna ulaşıldığında motorun durması ve uyarı lambasının yanması gibi. SPDT yapısı ayrıca, konum gösterge sistemlerinde de kullanışlıdır - makinenin durumunu farklı göstergelere iletmek için idealdir.

Vidalı Terminal Bağlantılarının Avantajları

IC-176B'deki vidalı terminal bağlantıları, yüksek akımlar için güvenli ve sağlam bir elektriksel bağlantı sunar.

Güvenilir Elektriksel Bağlantı: Vidalı terminaller, yüksek akım uygulamalarında tercih edilen bağlantı tipidir. 16A gibi yüksek akımlarda lehimli veya faston konektörlere göre daha güvenli ve ısınmaya karşı daha dayanıklıdır. Terminal vidaları sayesinde kalın kesitli kablolar (1.5mm² veya daha yüksek) kolayca bağlanabilir. Bağlantılar herhangi bir özel alet gerektirmeden sıkılabilir veya gevşetilebilir, bu da sahada bakım ve değişiklik kolaylığı sağlar. Titreşimli ortamlarda bile, düzgün sıkılmış terminal bağlantıları güvenilir elektrik iletimi sağlamaya devam eder.

Endüstriyel Otomasyon Uygulamaları

IC-176B, endüstriyel otomasyon ve kontrol sistemlerindeki çeşitli uygulamalarda üstün performans gösterir.

Hassas Makine Kontrolü: Endüstriyel CNC tezgahlarında, eksen hareketlerinin limit noktalarını belirlemek için ideal bir çözümdür. Uzun makarası, hareketin önceden algılanmasını sağlayarak makinenin zamanında yavaşlaması veya durması için sinyal üretir. Konveyör sistemlerinde, taşınan malzemelerin pozisyonunu algılamak veya hat sonunda otomatik durdurma için kullanılabilir. Robotik uygulamalarda, robot kolunun çalışma alanı sınırlarını belirlemek veya hareketli parçaların konumunu algılamak için ideal sensörlerdir. Yüksek akım kapasitesi, endüstriyel elektrik motorlarını doğrudan kontrol edebilmesini sağlar, bu da daha basit kontrol devreleri tasarlamaya olanak tanır.

Güvenlik Sistemlerindeki Rolü

IC-176B mikro switch, endüstriyel ve ticari güvenlik sistemlerinde kritik görevler üstlenir.

Kritik Güvenlik Bileşeni: Endüstriyel makinelerde koruyucu kapak ve muhafaza sensörü olarak kullanıldığında, kapak açıldığında tehlikeli hareketli parçaların otomatik olarak durmasını sağlar. Yüksek güvenilirliği ve dayanıklılığı, operatör güvenliğinin kritik olduğu uygulamalarda tercih edilmesini sağlar. Uzun makarası, güvenlik bariyerlerinin veya koruyucu kapıların tam kapanmadığını algılamak için idealdir. 16A akım kapasitesi, acil durumlarda sistemin güvenli bir şekilde ve hızla durdurulabilmesini sağlar. Asansör sistemlerinde kapı güvenlik kilitleri ve kat limit kontrolü gibi kritik güvenlik devrelerinde yaygın olarak kullanılır.

Paket İçeriği

• 1 x IC-176B Uzun Makaralı Micro Switch (KW1-103-7, 220V 16A)
