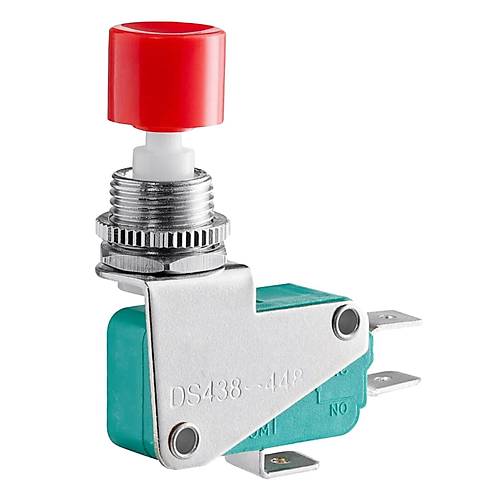

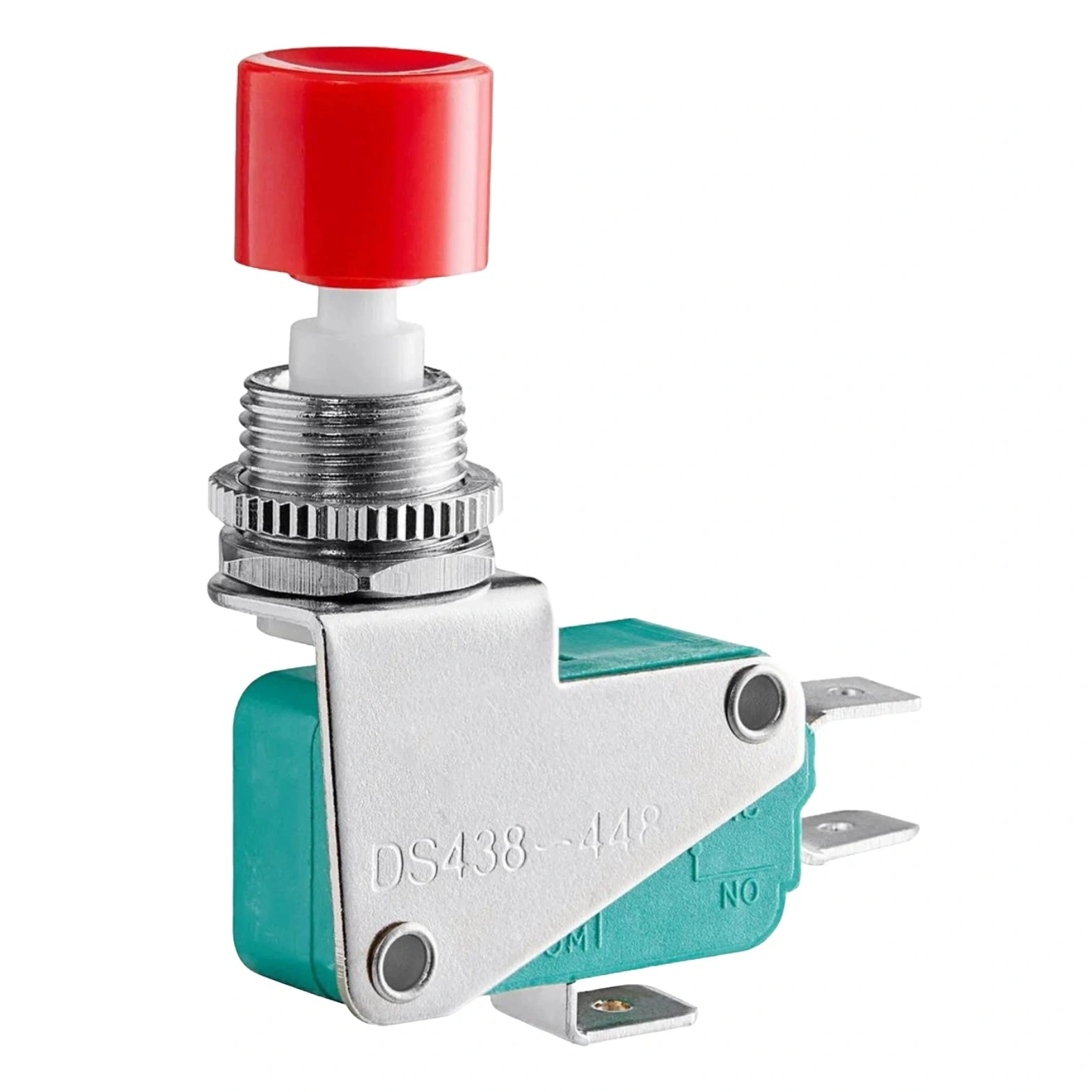

IC-176E Micro Switch Kırmızı Butonlu Ø12mm

IC-176E Micro Switch Kırmızı Butonlu 12mm

IC-176E Micro Switch Kırmızı Butonlu Ø12mm, kompakt tasarımı ve dayanıklı yapısıyla endüstriyel ve elektronik projeler için ideal bir anahtardır. Ø12mm çapındaki buton, kolayca erişilebilir ve hızlı tepki verebilecek şekilde tasarlanmıştır.

Kırmızı buton tasarımı, görsel olarak dikkat çeker ve önemli işlevlerin hızla fark edilmesini sağlar. Mikro anahtar, hassas ve güvenilir anahtarlama gereksinimlerini karşılamak için kullanılır, özellikle güvenlik sistemlerinde ve acil durum anahtarı olarak tercih edilir.

IC-176E Micro Switch, 12mm kırmızı butonu ile dikkat çeken, kompakt boyutlu ve dayanıklı bir anahtarlama çözümüdür. Elektronik projelerinizde ve devrelerinizde basit, güvenilir kontrol imkanı sağlayan bu mikro switch, dikkat çekici kırmızı tuşu ile hem fonksiyonel hem de görsel açıdan etkileyici bir komponenttir.

Acil durum butonları, oyun konsolları, güvenlik sistemleri, kontrol panelleri ve çok çeşitli DIY elektronik projelerinde kullanılabilen bu switch, endüstriyel dayanıklılık standartlarına uygun tasarımı ile uzun süreli ve sorunsuz çalışma sağlar. Kırmızı renkli 12mm butonu, önemli fonksiyonlar için kullanıldığında kolay fark edilebilirlik avantajı sunar.

Teknik Özellikler

IC-176E Micro Switch, teknolojik ve fiziksel özellikleriyle birçok elektronik projede tercih edilen güvenilir bir komponenttir.

• Model: IC-176E
• Tip: Mikro Switch
• Buton Rengi: Kırmızı
• Buton Çapı: 12mm
• Kontak Yapısı: SPST (Tek Kutuplu Tek Atım)
• Kontak Durumu: Normalde Açık (NO)
• Buton Tipi: Momentary (Anlık temas - basılı tutulduğunda aktif)
• Terminal Tipi: PCB montaj pin bağlantıları
• Gövde Boyutları: Yaklaşık 18mm x 12mm x 10mm
• Gövde Rengi: Siyah
• Aktivasyon Kuvveti: Yaklaşık 100gf (gram-kuvvet)
• Çalışma Voltajı: 125V AC / 48V DC (max)
• Çalışma Akımı: 1A (max)
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 500V AC / 1 dakika
• Mekanik Ömür: > 100,000 çalışma döngüsü
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Gövde Malzemesi: ABS plastik
• Kontak Malzemesi: Bakır alaşım

Kullanım Avantajları

IC-176E Micro Switch, birçok elektronik projede sağladığı pratik avantajlarla tercih edilen bir anahtarlama çözümüdür.

• Dikkat Çekici Kırmızı Buton: Acil veya önemli fonksiyonlar için ideal.
• Ergonomik 12mm Buton: Parmak ucu ile rahat kullanım.
• Sağlam Yapı: Dayanıklı ABS gövde ile güvenilir koruma.
• Net Geri Bildirim: Belirgin tıklama hissi ile doğru basış onayı.
• Kolay PCB Montajı: Standart pin dizilimi ile hızlı entegrasyon.
• Yüksek Elektriksel Dayanım: 125V AC / 48V DC çalışma voltajı.
• Uzun Ömür: 100,000+ çalışma döngüsü ile kalıcı performans.
• Düşük Kontak Direnci: ≤ 30mΩ ile verimli iletim.
• Geniş Sıcaklık Aralığı: -20°C ~ +70°C çalışma kapasitesi.
• Kompakt Tasarım: Minimum alan kullanan yapı.
• Yüksek Yalıtım: ≥ 100MΩ yalıtım direnci ile güvenli çalışma.
• Cihaz Entegrasyonu: Çok çeşitli projelere uyumlu yapı.

İdeal Kullanım Alanları

IC-176E Micro Switch, kırmızı butonlu yapısı ile çeşitli elektronik ve mekanik projelerde özellikle tercih edilir.

• Acil Durdurma Butonları: Küçük ölçekli cihazlar için durdurma kontrolü
• Arcade Kontrol Panelleri: Oyun makineleri ve simülatörler
• Robotik Projeler: Kontrol sistemleri ve sensörler
• DIY Oyun Kontrolcüleri: Özel yapım joystick ve kontrol üniteleri
• Test Ekipmanları: Ölçüm ve test cihazları için kontrol butonları
• Güvenlik Sistemleri: Alarm ve güvenlik donanımları
• Arduino Projeleri: Kullanıcı giriş arayüzleri
• Kontrol Panelleri: Endüstriyel veya ev tipi kontrol üniteleri
• Elektronik Müzik Ekipmanları: Pedal ve kontrol yüzeyleri
• Hobi Elektronik Devreleri: Eğitim ve deneysel uygulamalar
• Model Trenleri/Araçları: RC kontrol sistemleri
• 3D Yazıcı Kontrolleri: Acil durdurma ve kontrol fonksiyonları

Montaj ve Kullanım İpuçları

Kırmızı Rengin Endüstriyel Anlamı

Kırmızı buton rengi, endüstriyel standartlarda ve kullanıcı arayüzlerinde özel bir öneme sahiptir.

Evrensel Kod: Kırmızı renk, endüstriyel ekipmanlarda ve kontrol sistemlerinde genellikle acil durum, durdurma veya kritik fonksiyonları temsil eder. ISO ve IEC standartlarına göre, kırmızı butonlar tipik olarak acil durdurma veya güvenlik kritik işlevler için kullanılır. Kullanıcılara bu butonun önemli bir fonksiyon için olduğunu görsel olarak hemen iletir. İnsan beyninin kırmızı renge olan tepkisi, diğer renklere kıyasla daha hızlı ve dikkat çekicidir. Kontrol panellerinde kırmızı butonun varlığı, kritik bir işlev olduğunu gösterir. Görme engelli veya renk körü kişiler için bile, kırmızı butonun kontrast değeri genellikle algılanabilirdir.

12mm Buton Boyutunun Avantajları

IC-176E mikro switch üzerindeki 12mm buton, kullanım kolaylığı ve ergonomi açısından ideal bir boyut sunar.

Ergonomik Tasarım: 12mm çaptaki buton, standart parmak ucu genişliğine uygun olarak tasarlanmıştır. Bu boyut, hem çok küçük olup zor basılmayı, hem de çok büyük olup yanlışlıkla basılmayı önler. Kontrol panellerinde yan yana dizilebildiğinde yeterli aralık bırakacak kadar kompakttır. Ergonomik açıdan, uzun süre kullanımda parmak yorgunluğunu azaltır. Görsel olarak belirgin olduğundan, acil durumlarda hızlı tepki için uygundur. Aynı zamanda, minyatür projeler için bile fazla yer kaplamaz. Yeterli büyüklükte olduğundan dolayı, eldiven ile kullanım için de uygundur. Standart delik açma matkapları ile uyumlu bir boyuttadır, panel montajını kolaylaştırır.

Micro Switch Teknolojisinin Üstünlükleri

Mikro switch teknolojisi, diğer anahtarlama çözümlerine göre birçok teknik avantaj sunar.

Teknik Üstünlükler: Mikro switchler, mekanik bir dayanak (snap-action) mekanizması kullanarak, kontak pozisyonunu hızlı ve kesin bir şekilde değiştirir. Bu tasarım, kontak sıçramasını (bouncing) minimize eder ve daha güvenilir anahtarlama sağlar. Momentary yapısı, buton bırakıldığında otomatik olarak eski konumuna dönmesini sağlar. IC-176E, ≤30mΩ gibi düşük kontak direnci ile minimal sinyal kaybı sunar. Sağlam yapıları sayesinde zorlu ortamlarda bile güvenilir çalışırlar. Ani durum değişiklikleri için ideal olup, gecikme neredeyse sıfırdır. Belirgin tıklama hissi ve sesi, kullanıcıya doğru basış yaptığını bildirir. Birçok farklı voltaj ve akım seviyesinde çalışabilirler.

PCB Montaj Teknikleri

IC-176E mikro switch, PCB üzerine doğru montaj ile optimum performans sağlar.

Doğru PCB Entegrasyonu: IC-176E switch, standart 2.54mm (0.1 inç) pin aralığı ile PCB tasarımlarına kolayca entegre edilebilir. Switchin pinlerinin PCB deliklerine tam oturduğundan emin olun, zorlamayın. Lehimlemeden önce switchin PCB üzerindeki pozisyonunu sabitleyin. Lehim işlemi sırasında aşırı ısı uygulamaktan kaçının, plastik gövde zarar görebilir. İdeal lehim sıcaklığı 300-320°C arasındadır ve lehimleme süresi 2-3 saniyeyi geçmemelidir. Çift taraflı PCB'lerde, pin uzunluğunun yeterli olduğundan emin olun. Mikro switch etrafında, mekanik gerilmeleri azaltmak için destek noktaları tasarlayabilirsiniz. Yüksek titreşimli ortamlarda, ek olarak epoksi veya hot glue ile sabitleme yapılabilir.

Paket İçeriği

• 1 x IC-176E Micro Switch (Kırmızı Butonlu, 12mm)
