IC-178 Buton Ø7mm Normalde Kapalı (Ters Kontak) Siyah

IC-178 Buton 7mm Normalde Kapalı Ters Kontak Siyah

IC-178, küçük boyutlu, normalde kapalı (NC - Normally Closed) çalışma prensibine sahip, ergonomik tasarımlı bir butondur. Ters kontak özelliğiyle, butona basıldığında devreyi açar, bırakıldığında devreyi kapalı hale getirir. 7mm çapındaki kompakt yapısıyla, dar alanlarda kullanım için idealdir. Siyah renkli sade tasarımı, profesyonel bir görünüm sağlar.

Elektronik projeleriniz, mikro kontroller ve ultra kompakt cihazlarınız için özel bir kontak yapısına sahip, son derece küçük ve işlevsel bir buton arıyorsanız, IC-178 7mm NK Ters Kontak Siyah Buton tam size göre. Bu özel buton, standart butonların aksine normalde kapalı (NC - Normally Closed) yapısıyla farklı devre tasarımlarına olanak tanır ve 7mm ultra minyatür boyutuyla en dar alanlarda bile kullanılabilir.

Siyah renkli bu mini buton, ters kontak yapısı sayesinde basılmadığında devreyi tamamlar, basıldığında devreyi keser. Bu özelliği ile güvenlik sistemleri, kapı kontrol devreleri ve özel tetikleme uygulamaları için ideal bir seçenektir. Mikro PCB tasarımları, küçük yüzeyli montaj gereksinimleri veya minimum alan kullanımı gereken projelerde büyük avantaj sağlar.

Ultra kompakt boyutu, hafif yapısı ve özel kontak konfigürasyonu ile IC-178 buton, özellikle sınırlı alan ve özel devre gereksinimleri olan hassas elektronik uygulamalar için mükemmel bir çözümdür. Alarm sistemlerinden mikro-kontrolörlü projelere, sensör devrelerinden güvenlik uygulamalarına kadar geniş bir kullanım yelpazesine sahiptir.

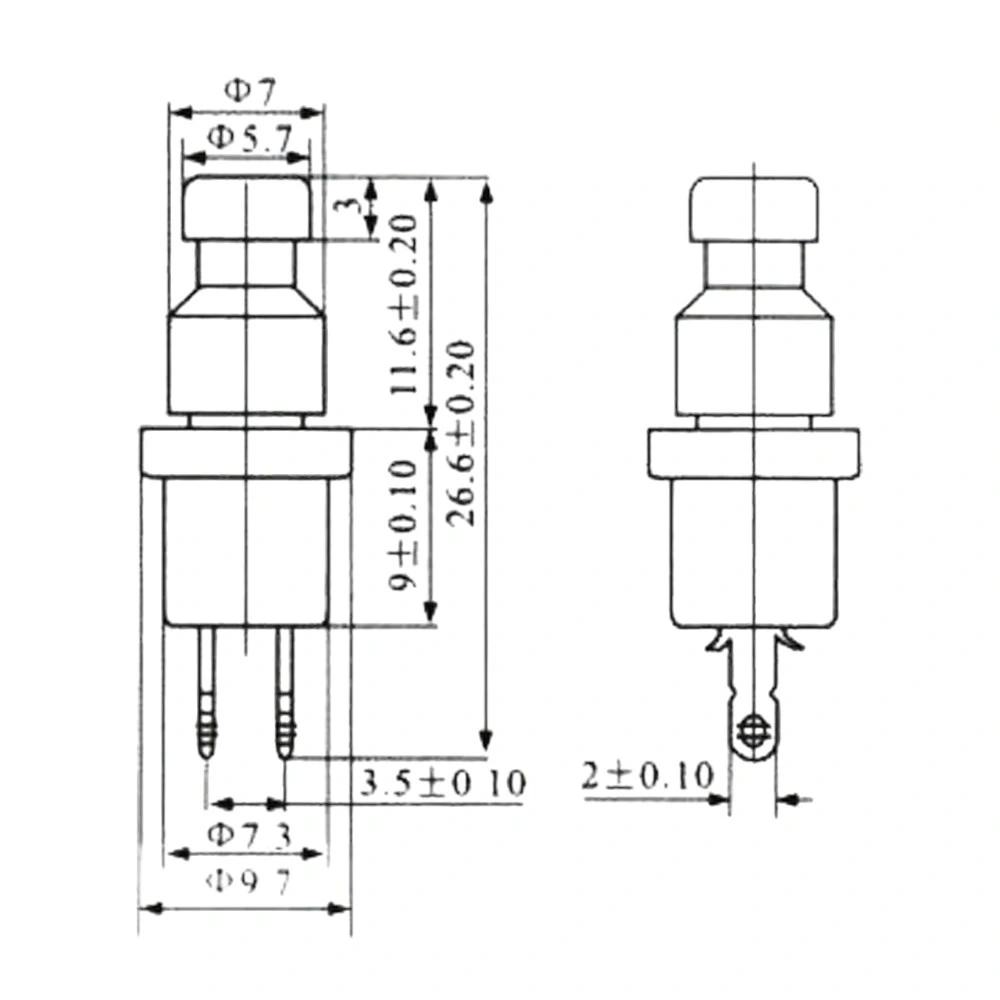

Teknik Özellikler

• Model: IC-178
• Tip: Anlık kontak (Momentary)
• Kontak Durumu: Normalde Kapalı (NC - Normally Closed)
• Şekil: Yuvarlak mini buton
• Renk: Siyah
• Boyut: 7mm
• Montaj Deliği: Yaklaşık 7mm
• Bağlantı Tipi: 2 Pin (SPST - Tek Kutuplu Tek Atım)
• Kontak Konfigürasyonu: Normalde Kapalı (Ters Kontak)
• Gövde Malzemesi: Yüksek kaliteli plastik
• Çalışma Voltajı: 50V DC (maksimum)
• Çalışma Akımı: 0.5A (maksimum)
• Kontak Direnci: ≤ 50mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kullanım Ömrü: >30,000 basım döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C

Kullanım Avantajları

• Normalde Kapalı Kontak: Basılmadığında devre tamamlanır, özel koruma ve güvenlik uygulamaları için ideal.
• Ultra Mini Boyut: 7mm çapı ile en küçük projelerde bile kullanılabilir.
• Mikro PCB Uyumu: Küçük devre kartları ve dar alan kısıtlamaları olan projeler için uygun.
• Ekstrem Alan Tasarrufu: Minimum alan kullanımı gerektiren tasarımlar için mükemmel.
• Düşük Profil: Yüksekliği minimum olan kompakt cihazlar için ideal.
• Hassas Tetikleme: Hassas parmak kontrolü gerektiren uygulamalar için uygun.
• Özel Devre Tasarımları: Normalde kapalı yapısı ile alternatif devre çözümleri.
• Düşük Güç Uygulamaları: Sinyal devreleri ve düşük güçlü uygulamalar için uygun.

İdeal Kullanım Alanları

• Güvenlik Sistemleri: Kapı/pencere alarm devreleri, tamper koruma sistemleri
• Mikro Elektronik Projeler: Ultra küçük DIY cihazlar, minyatür devreler
• Kesinti Tespiti: Bağlantı kesinti kontrolü, hat kopukluğu tespiti
• Sensör Devreleri: Basınç, hareket ve kontak algılama sistemleri
• Acil Durum Kesme: Kritik sistemlerde acil güç kesme uygulamaları
• Giyilebilir Teknoloji: Giysi içine entegre edilebilen mikro kontroller
• Tıbbi Cihazlar: Taşınabilir hasta monitörleri, ilaç dispenser kontrolleri
• SMD Montajlı Projeler: Yüzey montaj teknolojisi kullanılan uygulamalar
• Prototip Geliştirme: Dar alanlı breadboard projeleri ve mini test devreleri

Montaj ve Kullanım İpuçları

7mm Ultra Mini Butonların Özellikleri

7mm butonlar, elektronik dünyasındaki en küçük manuel kontrol elemanları arasında yer alır ve çok özel uygulama alanlarına hizmet eder.

• Mikrominyatürizasyon: 7mm butonlar, günümüzün giderek küçülen elektronik cihazlarına uygun olarak tasarlanmıştır. Standart butonların kapladığı alanın çok küçük bir kısmını kullanarak aynı işlevselliği sunarlar.
• Hassas Bileşenlerle Uyumluluk: Modern elektronik kartlarda kullanılan SMD (Surface Mount Device) bileşenlerle orantılı boyutları, PCB tasarımında estetik ve işlevsel bir uyum sağlar.
• Minimal Alan Kullanımı: Dar alanlar, yoğun komponent dizilimi gerektiren devreler veya çok katmanlı PCB tasarımlarında kritik öneme sahiptir. 7mm butonlar, PCB üzerinde minimum alan kaplar.
• Düşük Profil Özelliği: Yüksekliği de minimum olan bu butonlar, düşük profilli cihazlarda ve ince tasarımlarda kolaylıkla kullanılabilir. Akıllı kartlar, RFID cihazlar ve ince elektronik cihazlar için idealdir.
• Hafiflik: Ağırlığın kritik olduğu havacılık elektroniği, drone komponentleri veya giyilebilir teknoloji gibi uygulamalarda her gram önemlidir. 7mm butonlar son derece hafiftir.
• Özel Uygulamalar: Medikal implantlar, mikro ölçüm cihazları, ultra kompakt sensör modülleri gibi özel alanlarda tercih edilir.

Normalde Kapalı (NC) Butonların Avantajları

Normalde Kapalı (NC - Normally Closed) butonlar, standart Normalde Açık (NO) butonlardan farklı çalışır ve özel avantajlar sunar. Bu yapıdaki butonlar, basılmadıklarında devre akışını sağlar, basıldıklarında ise devre akışını keserler.

• Fail-Safe Sistemler: NC butonlar, güvenlik sistemlerinde fail-safe prensibi için idealdir. Hat kopması durumunda sistem otomatik olarak alarma geçer veya güvenlik önlemi alır.
• Devre Bütünlüğü Kontrolü: Sürekli iletim durumunda olduğundan, devre bütünlüğünü kontrol etmek için kullanılabilir. Kablo kopması veya bağlantı kesintisi anında tespit edilebilir.
• Acil Durdurma Sistemleri: Endüstriyel makinalarda ve güvenlik sistemlerinde acil durdurma butonu olarak sıklıkla kullanılır. Bu tür uygulamalarda NC butonlar, güvenlik standardı olarak tercih edilir.
• Kapı/Pencere Alarm Devreleri: Bir kapı veya pencere açıldığında devre kesilir ve alarm tetiklenir. Bu tür sistemlerde NC butonlar veya switcher doğal bir seçimdir.
• Tamper Koruma: Güvenlik cihazlarında, cihazın kasası açıldığında devre kesilerek alarm tetiklenmesi için NC kontaklar kullanılır.
• Basınç ve Limit Sensörleri: Belirli bir basınç, ağırlık veya limit aşıldığında devreyi kesen uygulamalarda NC yapısı daha uygundur.

Renk Kodlaması ve Siyah Butonların Anlamı

Butonların renkleri, endüstriyel standartlara ve ergonomik prensiplere göre belirli anlamlar taşır. Siyah renk, diğer renklere göre daha nötr ve genel amaçlı kullanımı temsil eder.

• Siyah Rengin Anlamı: Endüstriyel standartlara göre siyah butonlar, genellikle durdurma, kapatma veya devre dışı bırakma fonksiyonları için kullanılır. Ancak, renk kodlarının katı bir şekilde uygulanmadığı küçük elektronik projelerde siyah butonlar genel amaçlı kullanım için tercih edilir.
• Genel Amaçlı Kullanım: Siyah renk, en çok tercih edilen ve en yaygın kullanılan buton rengidir. Belirli bir işlevi vurgulamak gerekmediğinde veya nötr bir görünüm istendiğinde idealdir.
• Kontrol Paneli Estetiği: Siyah butonlar, diğer renkli kontrol elemanları arasında nötral bir kontrast sağlar ve profesyonel görünümlü kontrol panelleri için sıklıkla tercih edilir.
• Farklı Kullanıcı Arayüzleri: Siyah, karanlık temalı veya endüstriyel tasarımlı kullanıcı arayüzlerinde görsel bütünlük sağlar.
• PCB ve Devre Uyumu: PCB üzerinde genellikle siyah komponentler kullanıldığından, siyah butonlar görsel olarak uyumlu bir tasarım oluşturur.

Paket İçeriği

• IC-178 7mm Ters Kontak Buton
