IC-180G Anahtar Basmalı Kalıcı Yuvarlak 4P 25mm PS18-16N-2

IC-180G Anahtar Basmalı Kalıcı Yuvarlak 4P 25mm PS18-16N-2

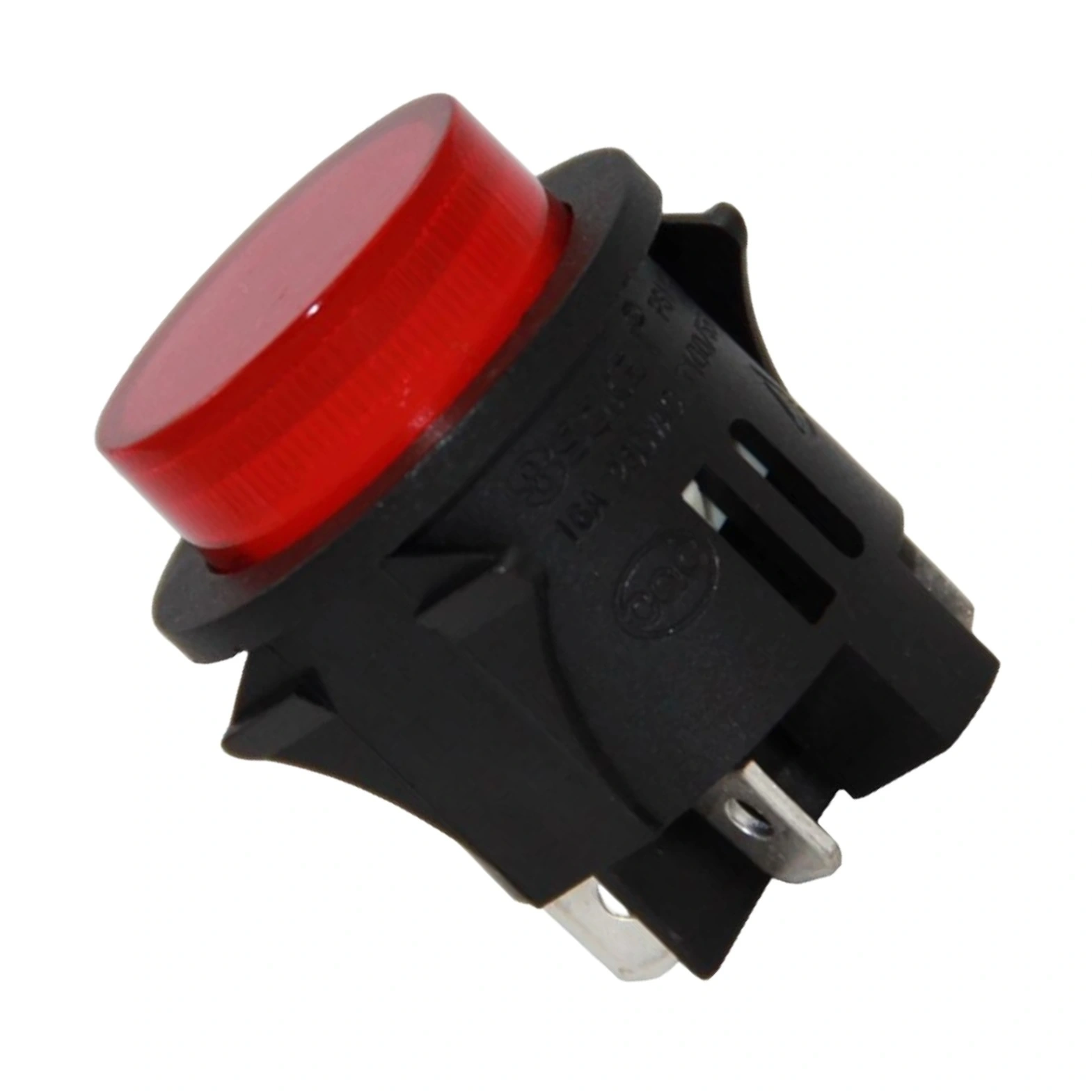

IC-180G Anahtar Basmalı 4P Kalıcı Yuvarlak 25mm PS18-16N-2, dayanıklı yapısı ve yüksek kaliteli malzemeleri ile endüstriyel kullanım için tasarlanmış bir basmalı anahtardır.

25mm çapında yuvarlak bir yapıya sahip olan bu anahtar, 4P (4 pole) bağlantı yapısı sunar ve kalıcı (latching) fonksiyona sahiptir. Yani, basıldığında konumunu değiştirir ve konumda kalır, böylece sürekli basılmadan çalışabilir. Bu özellik, özellikle güç kontrolü ve güvenlik uygulamaları için idealdir.

Cihazlarınız için profesyonel görünümlü ve güvenilir bir güç anahtarı mı arıyorsunuz? IC-180G Basmalı Kalıcı Anahtar, elektrikli cihazlarınız ve kontrol panelleriniz için ideal bir çözümdür. 25mm montaj çapı ve yuvarlak formuyla profesyonel bir görünüm sağlarken, 4 pinli yapısı ve kalıcı (on-off) mekanizmasıyla kullanım kolaylığı sunar.

PS18-16N-2 model kodlu bu anahtar, 16A akım kapasitesiyle güçlü cihazları kontrol etme yeteneğine sahiptir. Bir kez basıldığında konumunu koruyan mekanizmasıyla, sürekli çalışması gereken sistemler için mükemmel bir seçimdir. Dayanıklı yapısı ve şık tasarımıyla, hem ev tipi cihazlar hem de endüstriyel ekipmanlar için güvenle kullanılır.

Teknik Özellikler

• Model: IC-180G / PS18-16N-2
• Tip: Basmalı Kalıcı Anahtar
• Çalışma Tipi: Kalıcı (On-Off)
• Form Faktörü: Yuvarlak
• Terminal Sayısı: 4 Pin
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)

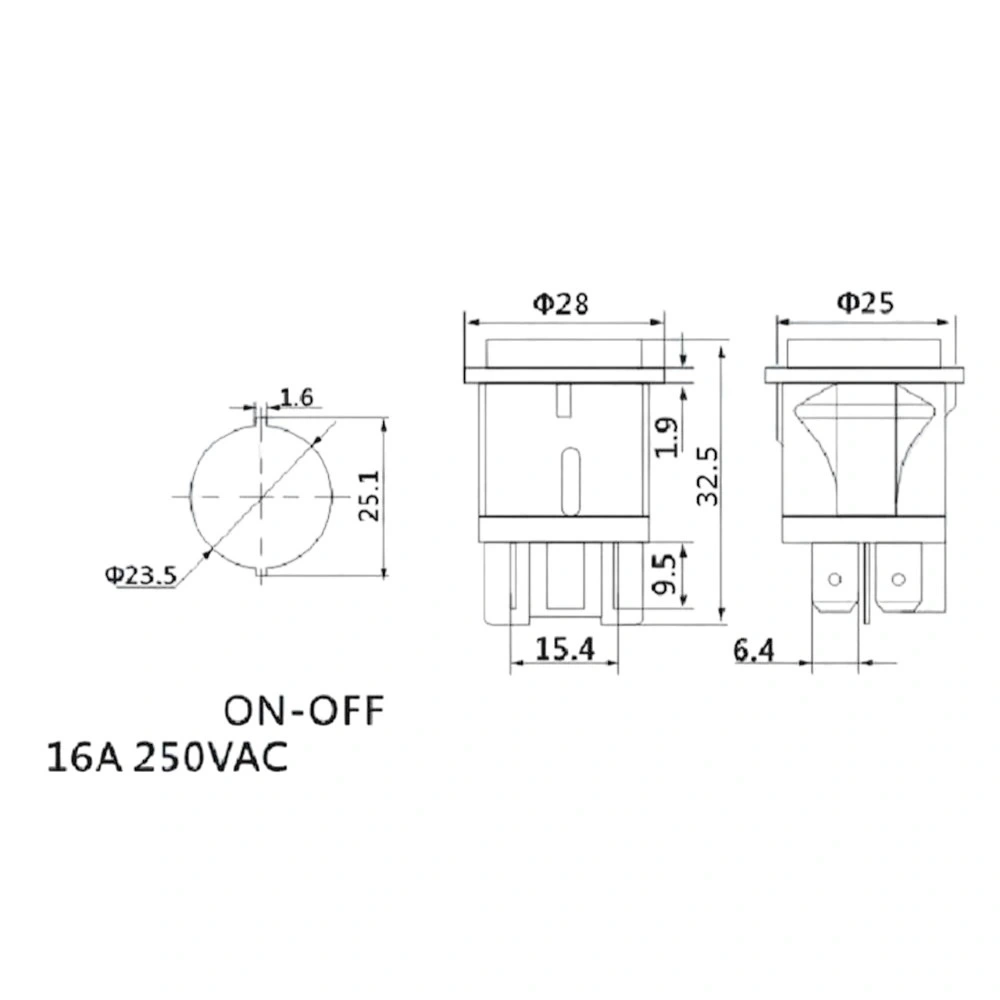

• Montaj Çapı: 25mm
• Akım Kapasitesi: 16A
• Voltaj Değeri: 250V AC
• Gövde Malzemesi: Yüksek Kalite Plastik
• Buton Malzemesi: Dayanıklı Plastik
• Toplam Uzunluk: Yaklaşık 40mm
• Buton Çapı: 25mm
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >1000 MΩ
• Mekanik Ömür: >100,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Koruma Derecesi: IP40 (Ön Panel)
• Renk: Siyah

Kullanım Avantajları

• Kalıcı Mekanizma: Basıldığında konumunu korur, tekrar basılana kadar aynı durumda kalır.
• Geniş Montaj Çapı: 25mm çapıyla kolay erişim ve kullanım.
• Yüksek Akım Kapasitesi: 16A değeri ile güçlü cihazları kontrol edebilme.
• 4 Pinli Gelişmiş Yapı: Çift devre kontrolü imkanı.
• Profesyonel Görünüm: Yuvarlak tasarımıyla estetik ve şık.
• Uzun Ömür: 100,000+ basım döngüsü ile yıllarca sorunsuz kullanım.
• Düşük Kontak Direnci: Verimli enerji kullanımı ve minimum ısınma.
• Kolay Montaj: Standart montaj deliği ile birçok panele uygunluk.
• Yüksek Yalıtım Direnci: Güvenli elektriksel izolasyon.
• Geniş Çalışma Sıcaklığı: Zorlu ortam koşullarında güvenilir performans.

İdeal Kullanım Alanları

• Elektrikli Ev Aletleri: Fırınlar, mikserler, blenderler
• Endüstriyel Cihazlar: Kompresörler, kaynak makineleri, motorlar
• Güç Kaynakları: UPS sistemleri, güç dağıtım üniteleri
• Müzik Ekipmanları: Amplifikatörler, ses sistemleri
• Elektrikli El Aletleri: Matkap, testere, taşlama makineleri
• Kontrol Panelleri: Endüstriyel makine kontrolleri
• Laboratuvar Cihazları: Test ekipmanları, ölçüm aletleri
• Aydınlatma Sistemleri: Profesyonel aydınlatma kontrolleri
• DIY Elektronik Projeleri: Hobi ve eğitim amaçlı devreler
• Taşınabilir Jeneratörler: Küçük ve orta boy güç jeneratörleri

Montaj ve Kullanım İpuçları

Kalıcı Mekanizma Çalışma Prensibi

PS18-16N-2 kalıcı anahtarı, basit ve güvenilir bir mekanik sisteme sahiptir. İç yapısında bulunan yay destekli kilit mekanizması, anahtarın her basışta durumunu değiştirmesini sağlar.

İlk basışta, iç mekanizma devreyi kapatır (ON) ve kilitlenerek o konumda kalır. Bu sayede kullanıcı sürekli basılı tutma ihtiyacı duymadan cihazı çalıştırmaya devam edebilir. İkinci basışta ise kilit açılır ve mekanizma ilk konumuna dönerek devreyi açar (OFF).

Bu kalıcı mekanizma, sürekli çalışması gereken cihazlarda büyük avantaj sağlar. Kullanıcı, cihazı açtıktan sonra başka işlere odaklanabilir. Aynı zamanda mekanik bellek özelliği sayesinde, elektrik kesintisi durumunda bile anahtar konumunu korur, yani elektrik geldiğinde cihaz otomatik olarak önceki durumuna dönmez, kullanıcının anahtarı manuel olarak kapatması gerekir.

4 Pin Bağlantı Şeması

IC-180G yuvarlak anahtarı, DPST (Çift Kutuplu Tek Yönlü) yapısıyla 4 bağlantı pini sunar. Bu yapı, iki bağımsız devrenin aynı anda kontrolüne imkan tanır.

• Pin 1 ve 2: Birinci devre kontağı (Ana güç kontağı)
• Pin 3 ve 4: İkinci devre kontağı (İkincil fonksiyon kontağı)

Standart bir bağlantı şemasında, Pin 1'e güç kaynağından gelen faz hattı, Pin 2'ye ise cihazın motoruna ya da ana devresine giden hat bağlanır. Benzer şekilde, Pin 3 ve 4 de ikinci bir devreyi kontrol etmek için kullanılır.

Örneğin, bir elektrikli aletin hem ana güç beslemesini hem de ikincil bir fonksiyonunu (ışık, fan, vb.) aynı anahtarla kontrol etmek mümkündür. Anahtar ON konumundayken her iki devre de aktif olur, OFF konumunda ise her iki devre de devre dışı kalır.

Çift kutuplu yapı aynı zamanda güvenlik açısından da avantaj sağlar. Gerektiğinde hem faz hem de nötr hatlarını aynı anda kesebilme imkanı sunar. Yüksek güçlü uygulamalarda, terminallerin akım taşıma kapasitesini aşmamak için dikkatli olunmalıdır.

Paket İçeriği

• 1 x IC-180G Anahtar Basmalı Kalıcı Yuvarlak (4P, 25mm, PS18-16N-2)
