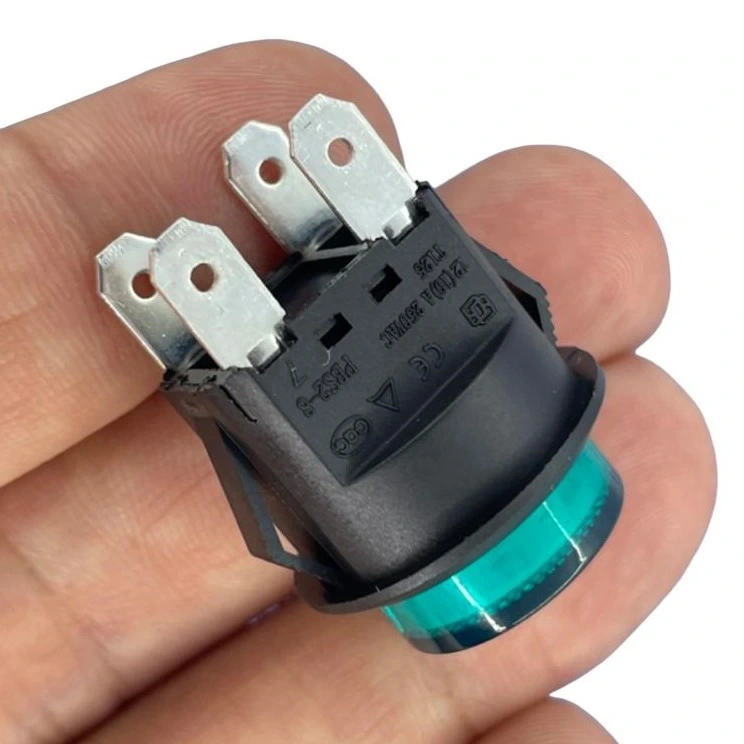

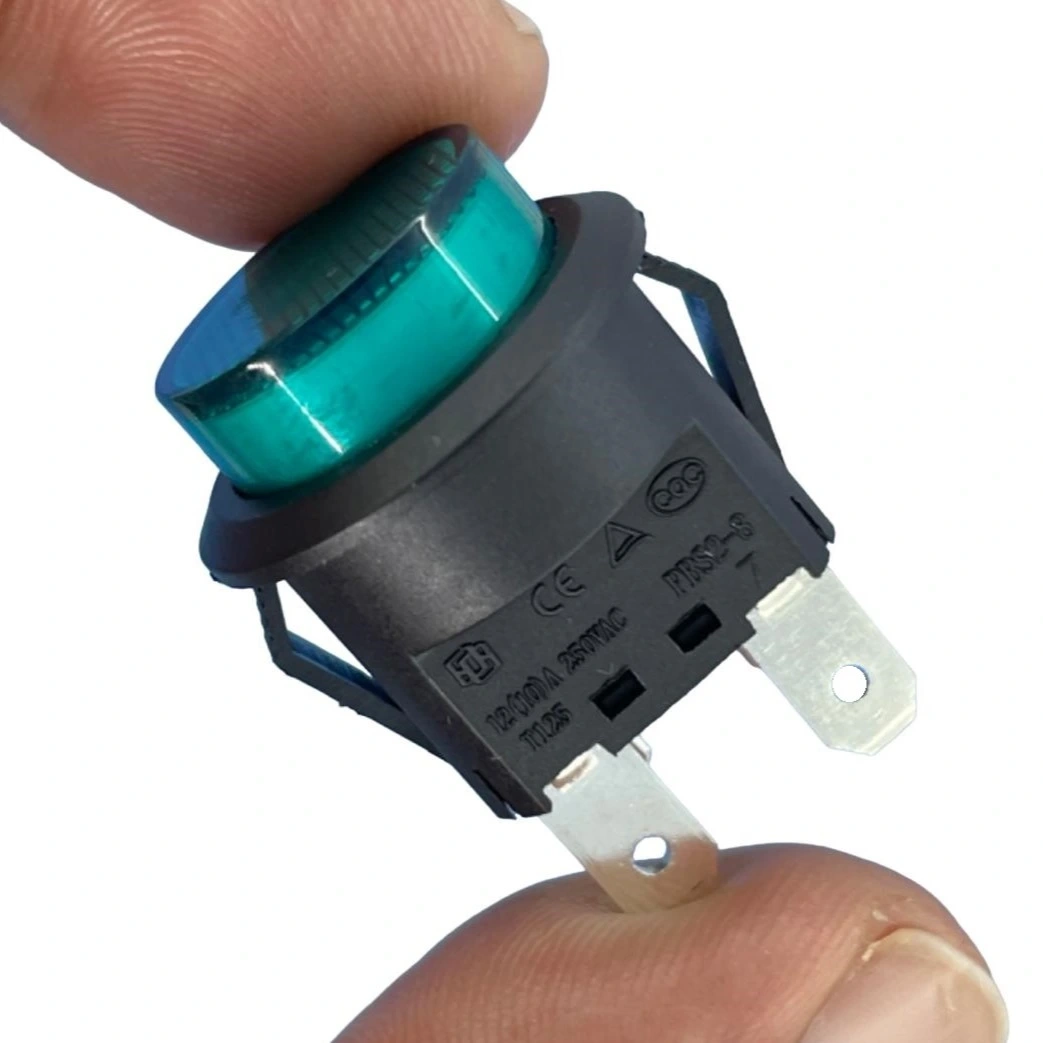

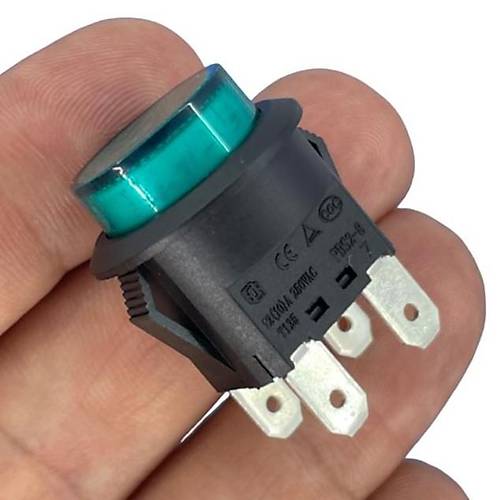

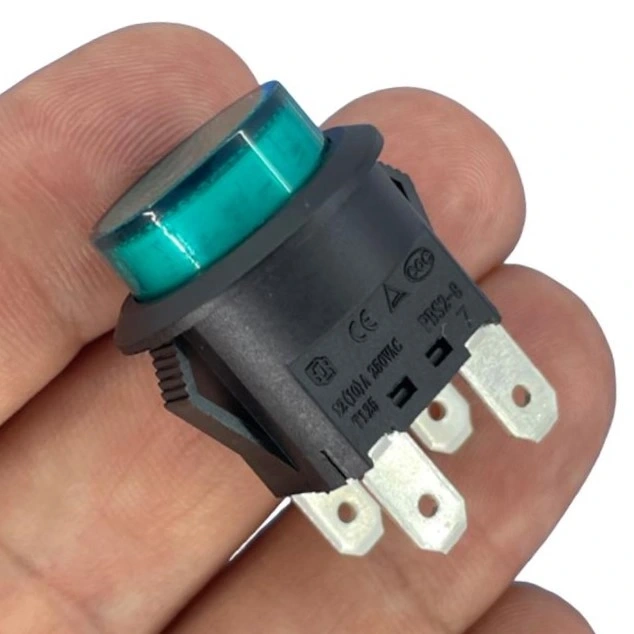

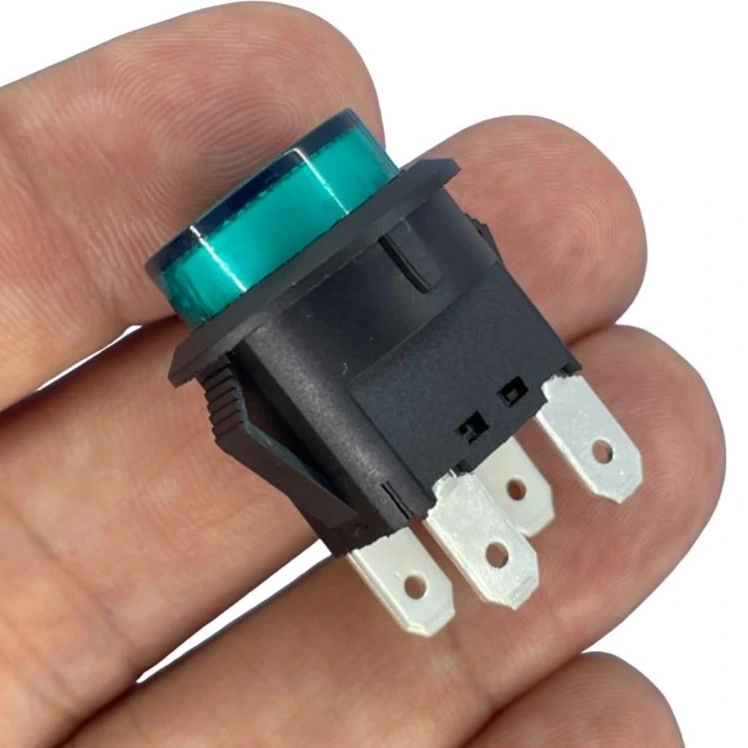

IC-180N Buton Plastik 22mm 12V 4P Yeşil

IC-180N Buton Plastik 22mm 12V 4P Yeşil

Bu buton, çeşitli elektrik ve elektronik cihazlarda kullanılan bir kontrol anahtarıdır. 22mm çapında ve sarı renkte tasarlanmıştır. 12V gerilimde çalışır ve 4P (4 kutuplu) bir yapıya sahiptir.

Elektronik projeleriniz, kontrol panelleriniz ve endüstriyel uygulamalarınız için dikkat çekici, kullanışlı ve güvenilir bir buton arıyorsanız, IC-180N 22mm Yeşil Plastik Buton tam ihtiyacınıza cevap verecektir. 22mm çapındaki bu geniş buton, 4 pinli tasarımı ile çeşitli bağlantı seçenekleri sunarken, entegre 12V LED aydınlatması ile aktif durumunu net bir şekilde gösterir.

Bu yeşil plastik buton, panellere kolay montaj için ideal olup, endüstriyel standart 22mm delik boyutuna mükemmel uyum sağlar. Anlık kontak (momentary) yapısı ile basılı tutulduğu sürece aktif kalır, bırakıldığında otomatik olarak eski konumuna döner.

Yeşil rengi ve LED aydınlatması ile başlatma, onaylama veya çalışma durumu gösterimi için ideal olan bu buton, endüstriyel kontrol panellerinden otomasyon sistemlerine, DIY elektronik projelerinden makine kontrollerine kadar çok çeşitli alanlarda kullanılabilir.

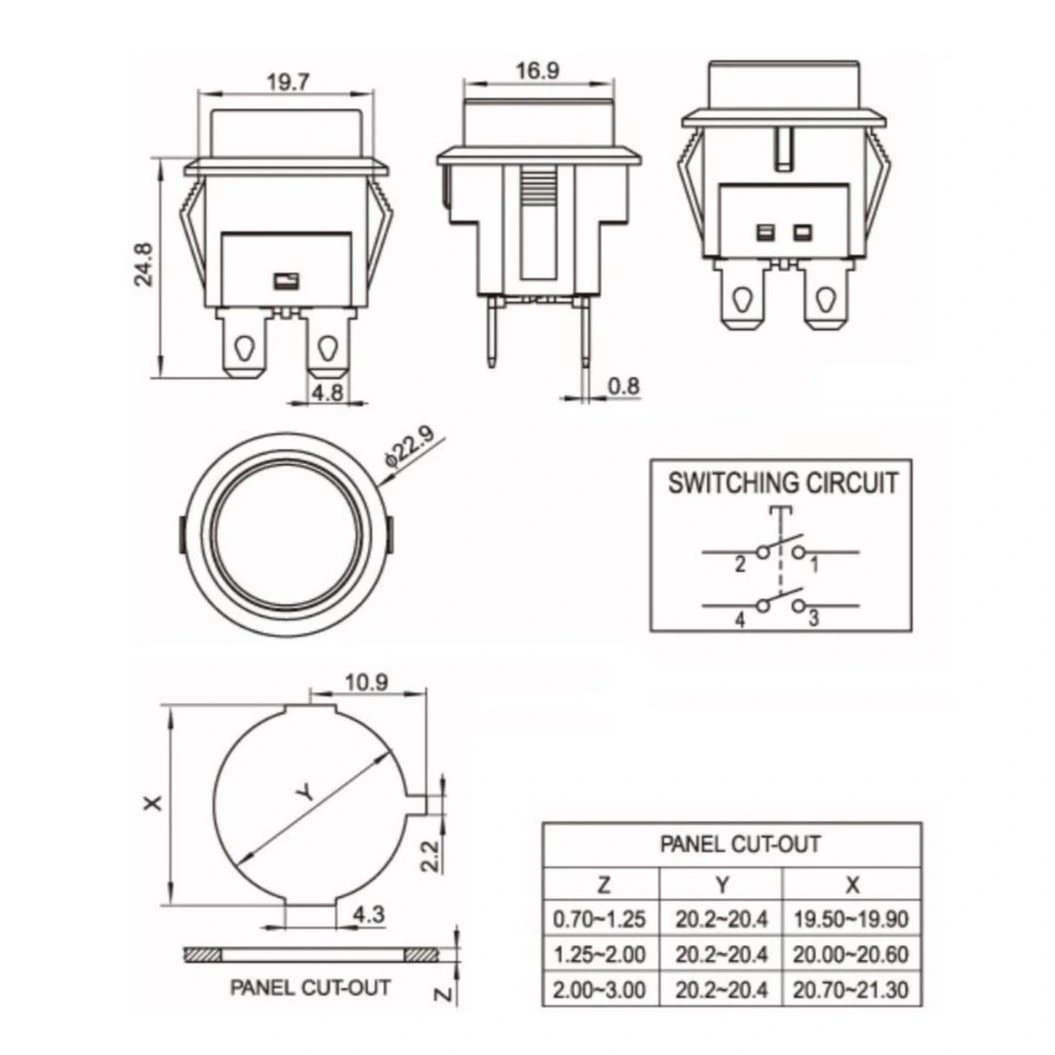

Teknik Özellikler

• Model: IC-180N
• Tip: Anlık kontak (Momentary)
• Şekil: Yuvarlak başlı
• Renk: Yeşil
• Çap: 22mm (düğme başı)
• Montaj Deliği: 22mm (endüstriyel standart)
• LED Aydınlatma: Entegre yeşil LED
• LED Voltajı: 12V DC
• Bağlantı Tipi: 4 Pin (2 pin kontak, 2 pin LED)
• Kontak Yapısı: Normalde Açık (NO - Normally Open)
• Gövde Malzemesi: Yüksek kaliteli plastik
• Kontak Akımı: 5A
• Çalışma Voltajı: 250V AC / 30V DC (kontak)
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kullanım Ömrü: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -25°C ila +55°C
• Koruma Derecesi: IP65 ön panel (toz geçirmez ve su sıçramalarına karşı korumalı)

Kullanım Avantajları

• Geniş 22mm Tasarım: Endüstriyel standartlara uygun boyut ve kolay erişim.
• LED Aydınlatma: 12V entegre LED ile aktif durum gösterimi.
• Çoklu Bağlantı: 4 pinli yapı ile kontak ve LED kontrolü için ayrı bağlantılar.
• Dikkat Çekici Renk: Yeşil rengi ile başlatma ve onay fonksiyonlarını vurgulama.
• Sağlam Yapı: Dayanıklı plastik gövde ile uzun ömürlü kullanım.
• IP65 Koruma: Ön panel toz ve su sıçramalarına karşı koruma.
• Kolay Montaj: Standart delik boyutu ile hızlı ve sorunsuz kurulum.
• Yüksek Kontak Kapasitesi: 5A akım değeri ile çeşitli yükleri kontrol edebilme.
• Uzun Ömür: 100,000+ basım döngüsü ile uzun süreli güvenilir kullanım.

İdeal Kullanım Alanları

• Endüstriyel Kontrol Panelleri: Fabrika ve makine kontrol sistemleri
• Otomasyon Sistemleri: PLC kontrollü otomasyon uygulamaları
• Başlatma Kontrolleri: Ekipman ve süreç başlatma butonları
• Durum Göstergeleri: Sistem durumu veya mod gösterimi
• CNC Makineleri: Operatör kontrol panelleri
• Güvenlik Sistemleri: Yeşil "Güvenli" veya "Hazır" durum göstergeleri
• DIY Elektronik Projeler: LED göstergeli kullanıcı arayüzleri
• Eğitim Ekipmanları: Laboratuvar ve eğitim amaçlı kontrol sistemleri
• Sergi ve Sunum Sistemleri: İnteraktif kontrol arayüzleri

Montaj ve Kullanım İpuçları

22mm Endüstriyel Butonların Özellikleri ve Avantajları

22mm butonlar, endüstriyel otomasyon ve kontrol sistemlerinde yaygın olarak kullanılan standart boyutlu butonlardır. Bu boyut standardı, birçok avantaj ve endüstriyel uyumluluk sağlar.

• Endüstriyel Standart Uyumluluğu: 22mm çapı, IEC 60947 standardına uygundur ve dünya genelinde endüstriyel kontrol panelleri için kabul edilen bir standart boyuttur. Bu sayede farklı üreticilerin ürünleri arasında değiştirilebilirlik sağlanır.
• Geniş Erişim Alanı: 22mm butonlar, standart boyutlu parmaklar ve hatta eldiven giyildiğinde bile kolay kullanım için yeterli büyüklüktedir. Bu özellik, endüstriyel ortamlarda, atölyelerde veya güvenlik ekipmanı gerektiren alanlarda önemlidir.
• Modüler Tasarım: 22mm butonlar genellikle modüler yapıdadır; buton başı, kontak blokları ve LED üniteleri ayrı parçalar olarak değiştirilebilir veya güncellenebilir. Bu, bakım ve onarım kolaylığı sağlar.
• Genişletilmiş Koruma Özellikleri: 22mm endüstriyel butonlar tipik olarak IP65 gibi yüksek koruma sınıflarına sahiptir, bu da toz ve su sıçramalarına karşı koruma sağlar. Bu, zorlu endüstriyel ortamlar için önemli bir özelliktir.
• Standart Montaj Delikleri: 22mm butonlar için standart montaj delikleri, kontrol paneli tasarımını ve üretimini basitleştirir. Paneller önceden delinebilir ve farklı buton konfigürasyonları için hazır hale getirilebilir.
• Belirgin Görsel ve Dokunsal Geri Bildirim: Geniş boyutları sayesinde, bu butonlar belirgin basış hissi ve görsel geri bildirim sağlar, bu da özellikle gürültülü veya dikkat dağıtıcı ortamlarda önemlidir.
• Çoklu Fonksiyon Seçenekleri: 22mm butonlar genellikle kontak tipleri, LED aydınlatma, farklı renkler ve farklı buton başı şekilleri gibi çeşitli varyasyonlarda sunulur, bu da çok yönlü uygulama imkanı sağlar.

Renk Kodlaması ve LED Aydınlatmalı Butonların Önemi

Endüstriyel kontrol sistemlerinde ve elektronik projelerde, butonların renkleri ve LED aydınlatma özellikleri önemli bir işlev görür. Özellikle yeşil LED aydınlatmalı butonlar, belirli standartlara ve ergonomik prensiplere göre kullanılmaktadır.

Yeşil Rengin Anlamı: Endüstriyel standartlara göre (IEC 60204, ANSI/NEMA) yeşil renk genellikle "normal durum", "başlatma", "ilerle" veya "güvenli" anlamına gelir. IC-180N butonunun yeşil rengi, genellikle makinelerin veya süreçlerin başlatılması, onay verilmesi veya normal çalışma durumunu göstermek için kullanılır.

LED Aydınlatmanın Fonksiyonu: Entegre LED aydınlatma, butonun sadece bir kontrol elemanı değil, aynı zamanda bir durum göstergesi olarak da işlev görmesini sağlar. Aydınlatmalı butonlar şu avantajları sunar:

• Durum Gösterimi: LED ışık, ilgili sistemin veya fonksiyonun aktif olduğunu gösterir.
• Operatör Yönlendirmesi: Karanlık ortamlarda veya büyük kontrol panellerinde hangi butonun kullanılacağını hızlıca belirlemeyi sağlar.
• Geri Bildirim: Kullanıcı eylemlerinin sistem tarafından algılandığını ve işlendiğini görsel olarak teyit eder.
• Uyarı ve Dikkat Çekme: Yanıp sönen veya sürekli yanan LED, operatörün dikkatini çekmek için kullanılabilir.

4 Pinli Yapının Avantajları: IC-180N butonun 4 pinli tasarımı, kontak ve LED fonksiyonlarının ayrı ayrı kontrol edilmesine olanak tanır. Bu yapı sayesinde:

• LED, buton basılı olmadığında bile bağımsız olarak kontrol edilebilir.
• LED'in sürekli yanması, yanıp sönmesi veya belirli koşullarda aktif olması programlanabilir.
• Buton kontakları ile LED beslemesi arasında elektriksel izolasyon sağlanır.
• Farklı voltaj seviyelerine sahip kontrol devreleri için esneklik sağlanır.

Sonuç olarak, IC-180N gibi LED aydınlatmalı yeşil butonlar, sadece basit bir açma-kapama işlevi değil, aynı zamanda görsel bilgi aktarımı ve operatör yönlendirmesi için etkili bir araç olarak hizmet eder.

Paket İçeriği

• 1 x IC-180N 22mm Yeşil Plastik Buton (12V, 4P)
• 1 x Montaj somunu
• 1 x Sızdırmazlık contası
