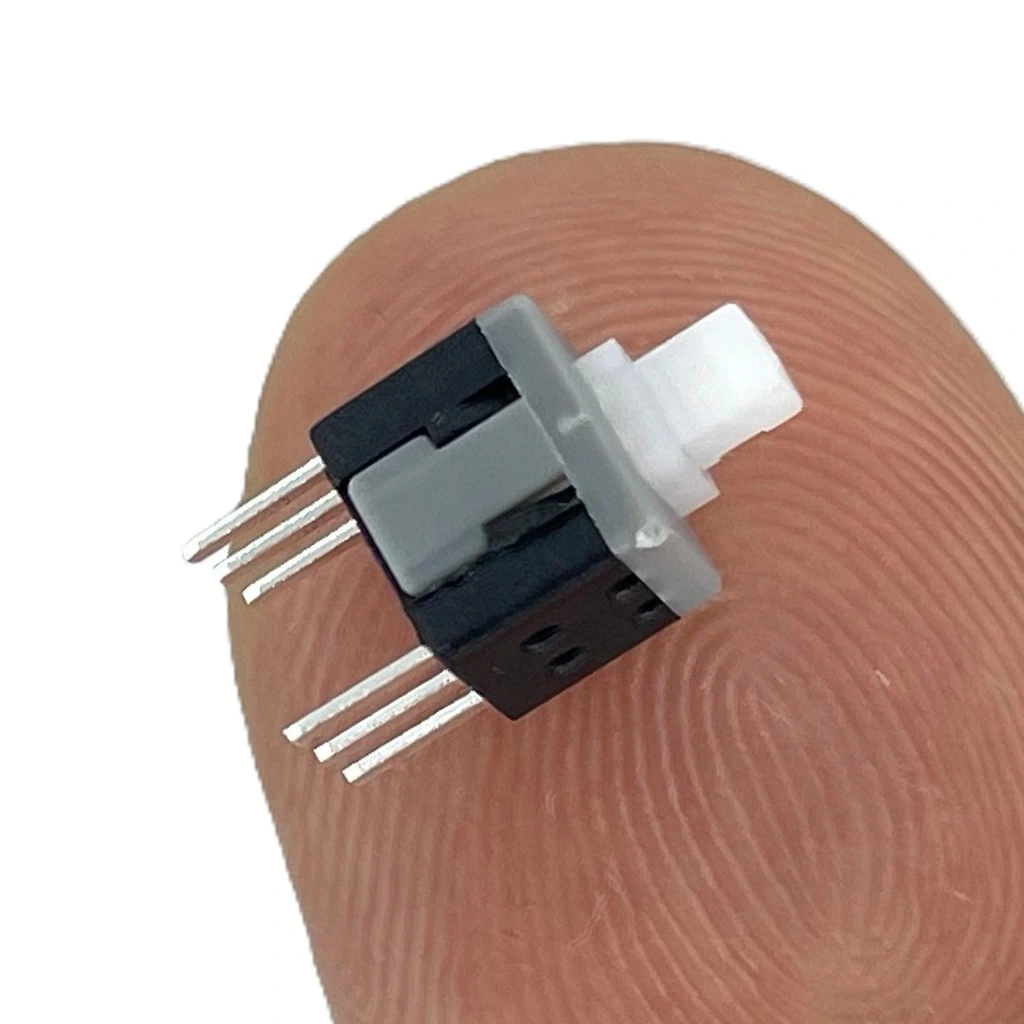

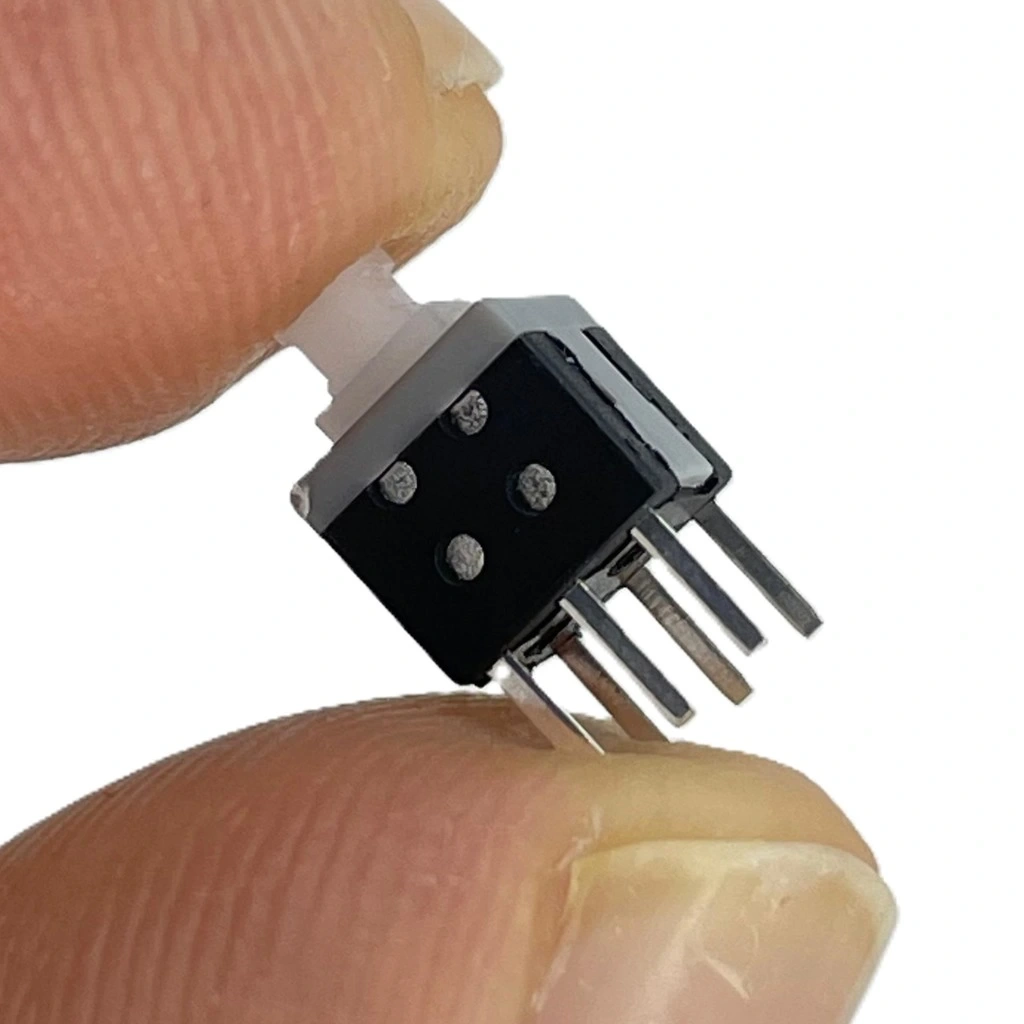

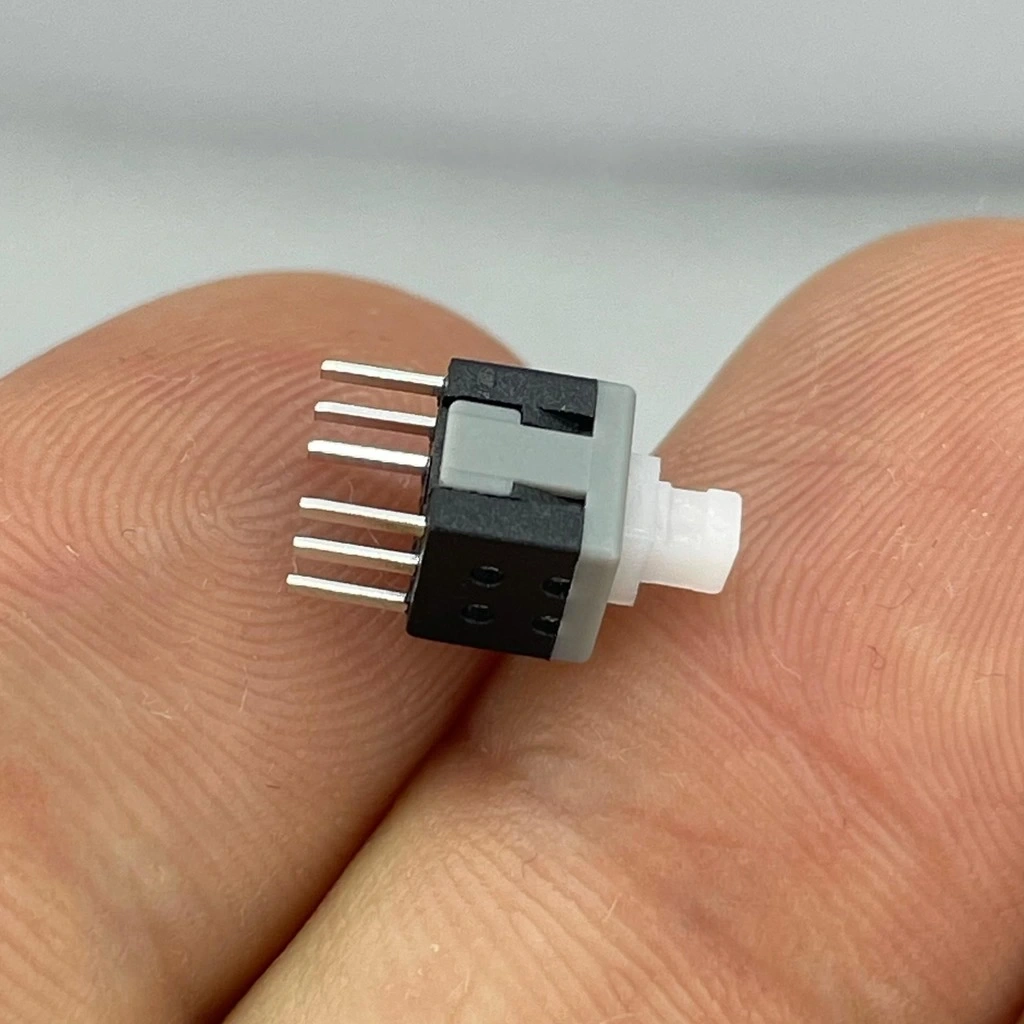

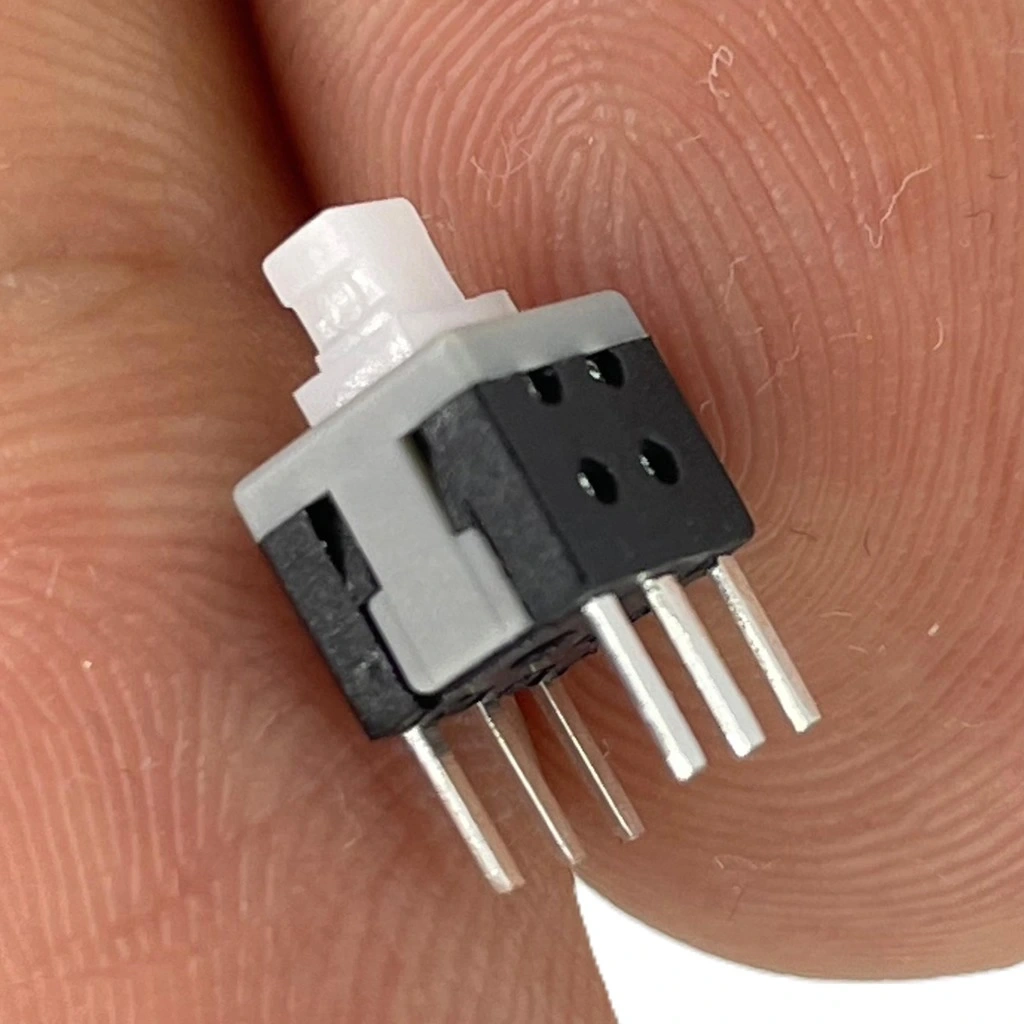

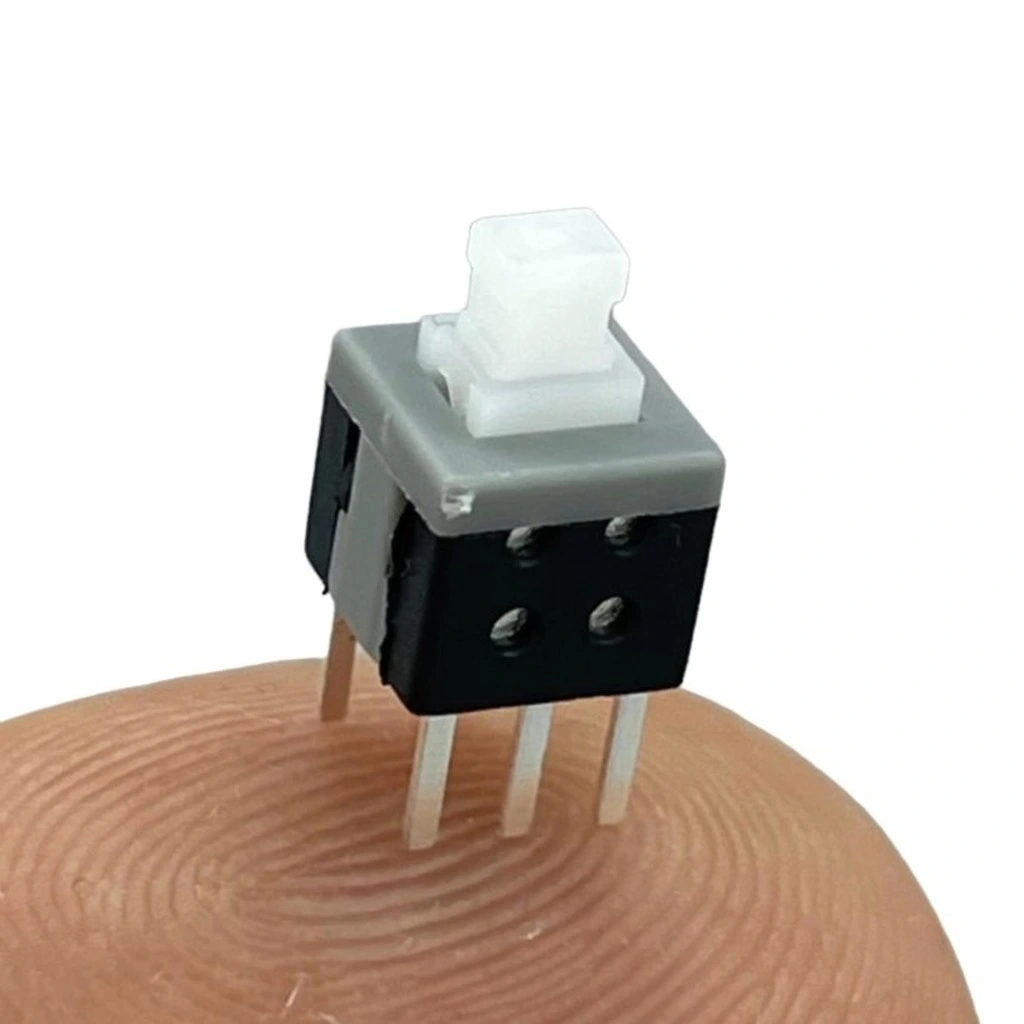

IC-196A 6 Pinli Bacaklı Kalıcılı Yaylı Push Buton 6x6mm

IC-196A 6 Pinli (Bacaklı) Kalıcılı Yaylı Push Buton 6x6mm

6 bacaklı Push Button, elektronik cihazlarda bir işlemi başlatmak, durdurmak veya değiştirmek için kullanılan bir düğmedir. Bu itme düğmesi, genellikle altı bacak veya pin ile bir devre kartına lehimlenir. Kullanıcı düğmeye bastığında, temaslar devreyi kapatır veya açar, bu da cihazın belirli bir işlemi gerçekleştirmesini sağlar.

Elektronik projeleriniz için ultra kompakt, sağlam ve kalıcı konum koruyan bir buton arıyorsanız, IC-196A 6 Pinli Kalıcılı Yaylı Push Buton tam ihtiyacınıza cevap verecektir. Sadece 6x6mm boyutlarındaki bu mini kalıcılı switch, bas-bas (push-push) mekanizmasıyla basıldığında kilitlenir, tekrar basıldığında serbest kalır.

6 pinli tasarımı, PCB üzerinde daha sağlam mekanik sabitleme sağlarken, kalıcılı çalışma prensibi açma-kapama işlemlerinde kullanıcının butona sürekli basmasına gerek kalmadan fonksiyon sağlar. Bu özellik, güç kontrolü, mod seçimi ve açma/kapama uygulamaları için idealdir.

Arduino, Raspberry Pi projeleri, DIY elektronik kitleri ve giyilebilir teknoloji tasarımlarında rahatlıkla kullanılabilen bu buton, 100,000 basım döngüsünden fazla kullanım ömrü sunarak uzun süreli güvenilirlik sağlar.

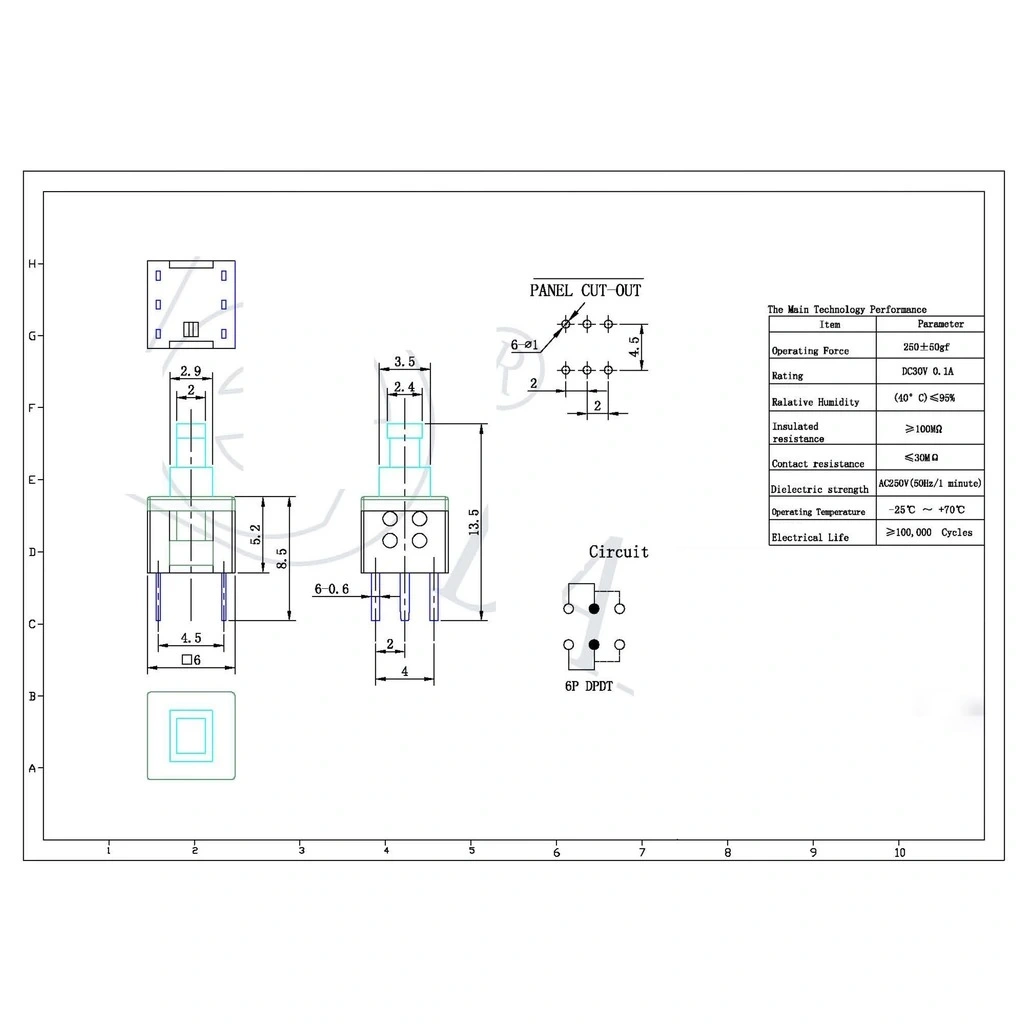

Teknik Özellikler

• Model: IC-196A
• Tip: Kalıcılı (Latching) Push Buton
• Boyut: 6mm × 6mm × 7mm (G×D×Y)
• Pin Sayısı: 6 pin (2x3 dizilim)
• Pin Aralığı: 2.54mm
• Kontak Tipi: Kalıcılı (Bas-Bas / Push-Push)
• Çalışma Kuvveti: Yaklaşık 180±50gF
• İletim Direnci: ≤ 50mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kontak Yükü: 50mA @ 12V DC
• Basma Ömrü: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Gövde Malzemesi: Yüksek kaliteli plastik
• Montaj Tipi: PCB Through-Hole

Kullanım Avantajları

• Kalıcılı Mekanizma: Basıldığında pozisyonu koruyan bas-bas tasarımı.
• Ultra Kompakt: 6x6mm boyutuyla minimum alan kullanımı.
• Genişletilmiş Stabilite: 6 pinli yapı ile PCB'ye daha sağlam montaj.
• Çift Durumlu Çalışma: Açık/kapalı konumlarını korur.
• Net Geri Bildirim: Her basışta belirgin tıklama hissi.
• Kolay Montaj: Standart 2.54mm grid uyumlu pin dizilimi.
• Uzun Ömür: 100,000+ basım döngüsü ile dayanıklı yapı.
• Breadboard Uyumlu: Prototipleme çalışmalarında doğrudan kullanım.

İdeal Kullanım Alanları

• Güç Açma/Kapama Kontrolü: Mikro cihaz ve modüllerin enerji kontrolü
• Mod Seçimi: Farklı çalışma modları arasında geçiş
• Giyilebilir Elektronik: Akıllı giysi ve aksesuarlarda kontrol
• Arduino Projeleri: Kalıcı durum gerektiren kullanıcı kontrolleri
• IoT Cihazları: Kullanıcı tarafından ayarlanabilen durumlar
• Elektronik Oyuncaklar: Açma/kapama ve mod değiştirme
• DIY Elektronik Kitleri: Eğitim amaçlı devrelerde fonksiyon seçimi
• Taşınabilir Cihazlar: Kompakt tasarımlarda durum kontrolü

Montaj ve Kullanım İpuçları

Kalıcılı ve Anlık Butonlar Arasındaki Farklar

Kalıcılı (latching) ve anlık (momentary) butonlar, elektronik projelerde farklı amaçlar için kullanılır. IC-196A kalıcılı buton, standart anlık butonlardan önemli ölçüde farklı çalışma prensibine sahiptir.

Kalıcılı butonlar, ilk basıldığında basılı konumda kilitlenir ve ikinci bir basış olana kadar bu konumu korur. Bu, kullanıcının butona sürekli basma ihtiyacını ortadan kaldırır. Açma/kapama, mod değiştirme veya fonksiyon seçimi gibi kalıcı durum gerektiren uygulamalar için idealdir.

Anlık butonlar ise sadece basılı tutulduğu sürece aktif kalır, bırakıldığında otomatik olarak eski konumuna döner. Geçici sinyal gönderme, tetikleme veya anlık komutlar için tercih edilir. Reset butonları, veri giriş butonları veya anlık kontroller için uygundur.

Devre tasarımı açısından, kalıcılı butonlar için çoğunlukla ek bir debouncing devresine ihtiyaç yoktur, çünkü buton zaten mekanik olarak pozisyonu korur. Ancak, yazılım tasarımında butonun her iki durumunun da düzgün işlendiğinden emin olunmalıdır.

Paket İçeriği

• IC-196A 6 Pinli Kalıcılı Yaylı Push Buton (6x6mm)
