IC-197A 6 Pinli Bacaklı Yaylı Push Buton 6x6mm

Q: Bu butonlar breadboard üzerinde kullanılabilir mi?

Evet, 6 pinli 6x6mm butonlar standart breadboardlara takılabilir. Pinleri 2.54mm aralıklıdır ve breadboard delikleriyle uyumludur. Ancak boyutu küçük olduğundan, breadboard üzerinde stabil durması için tüm pinlerin doğru yerleştirildiğinden emin olmalısınız. Pinler hafifçe eğri olabilir, montaj öncesi düzeltmeniz gerekebilir.

VoltajPuan : 31

Fiyat	:	0,10 USD + KDV
İndirimli Fiyat (%20)	:	0,08 USD + KDV Kazancınız 0,02 USD
KDV Dahil	:	3,68 TL

Ürüne Oy Verin

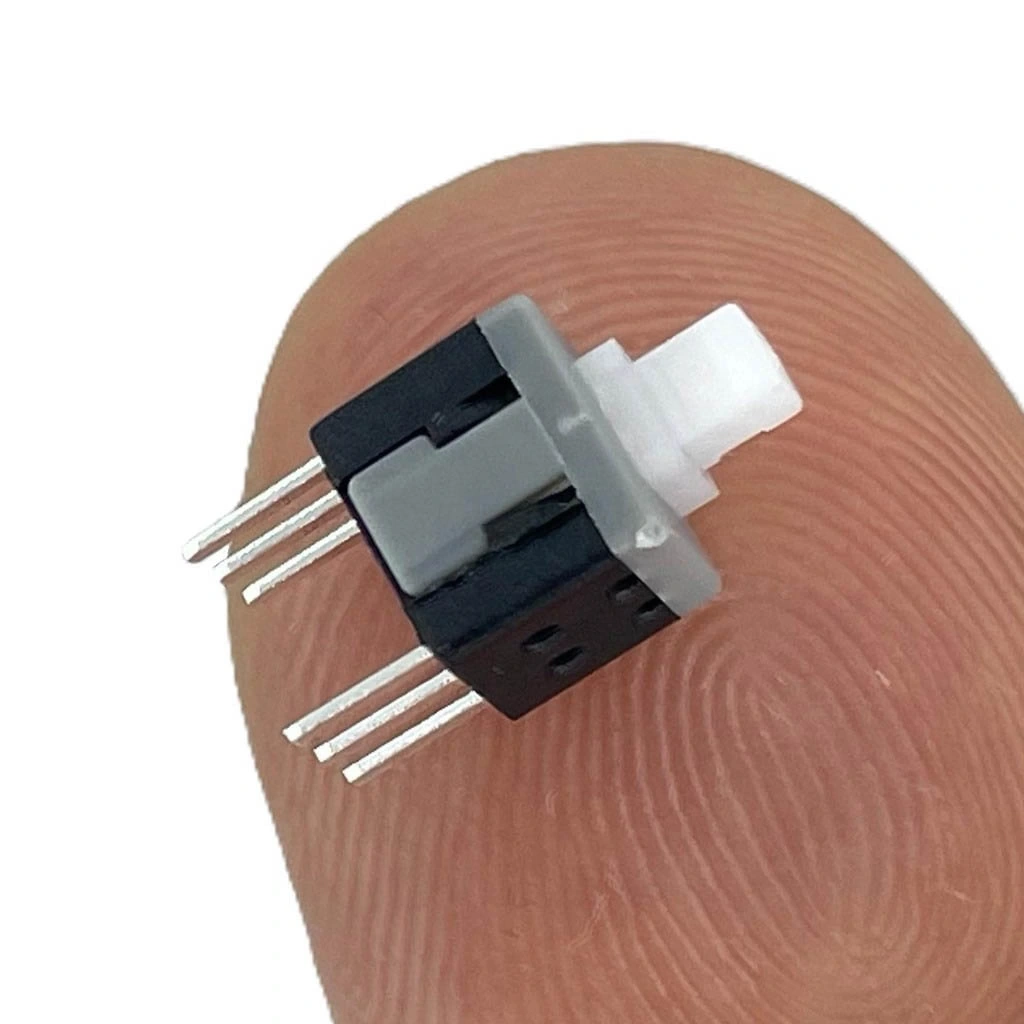

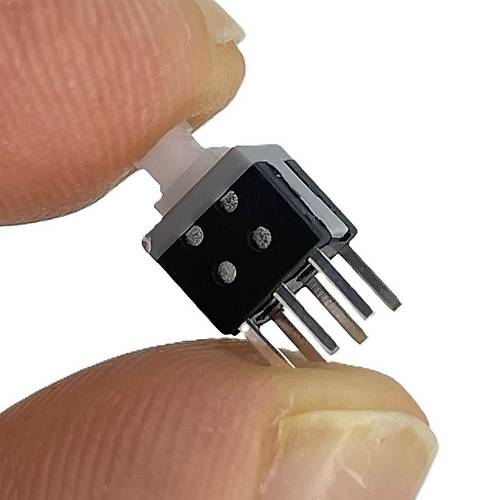

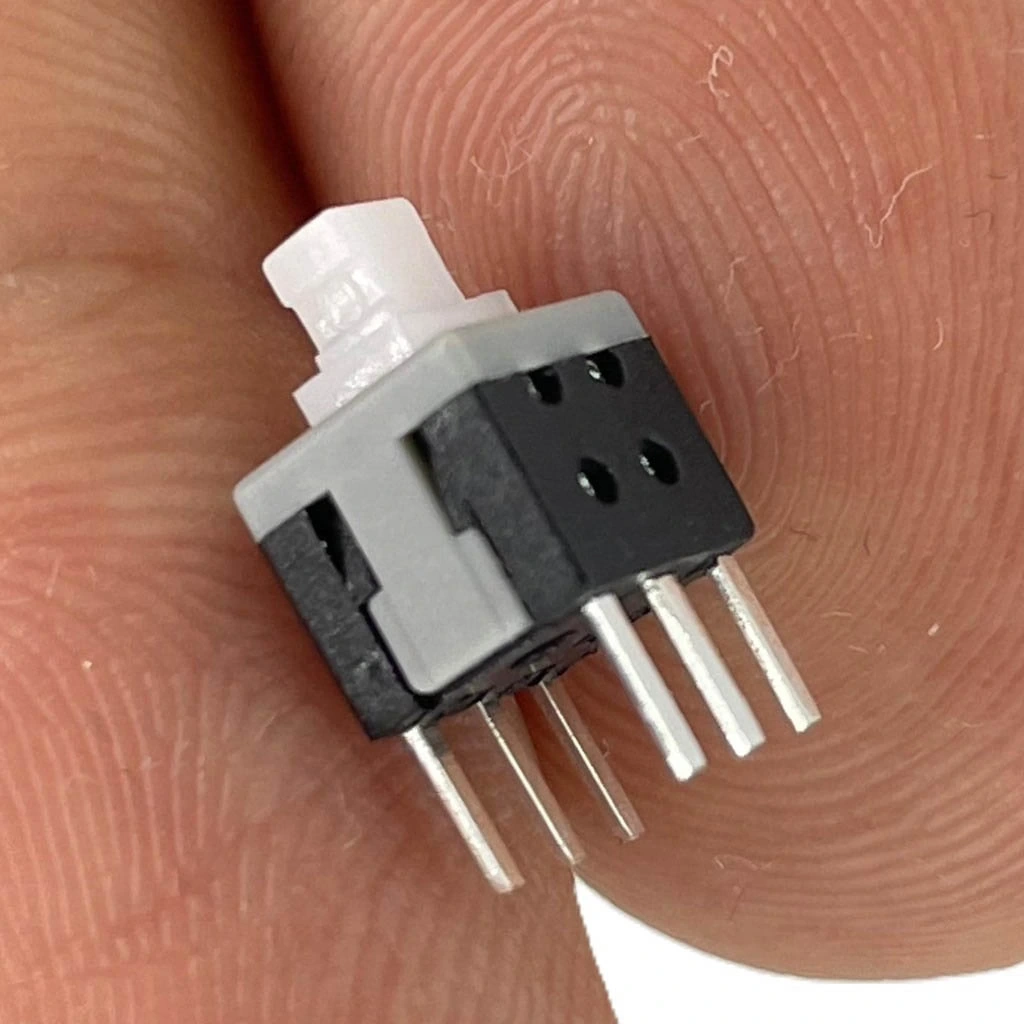

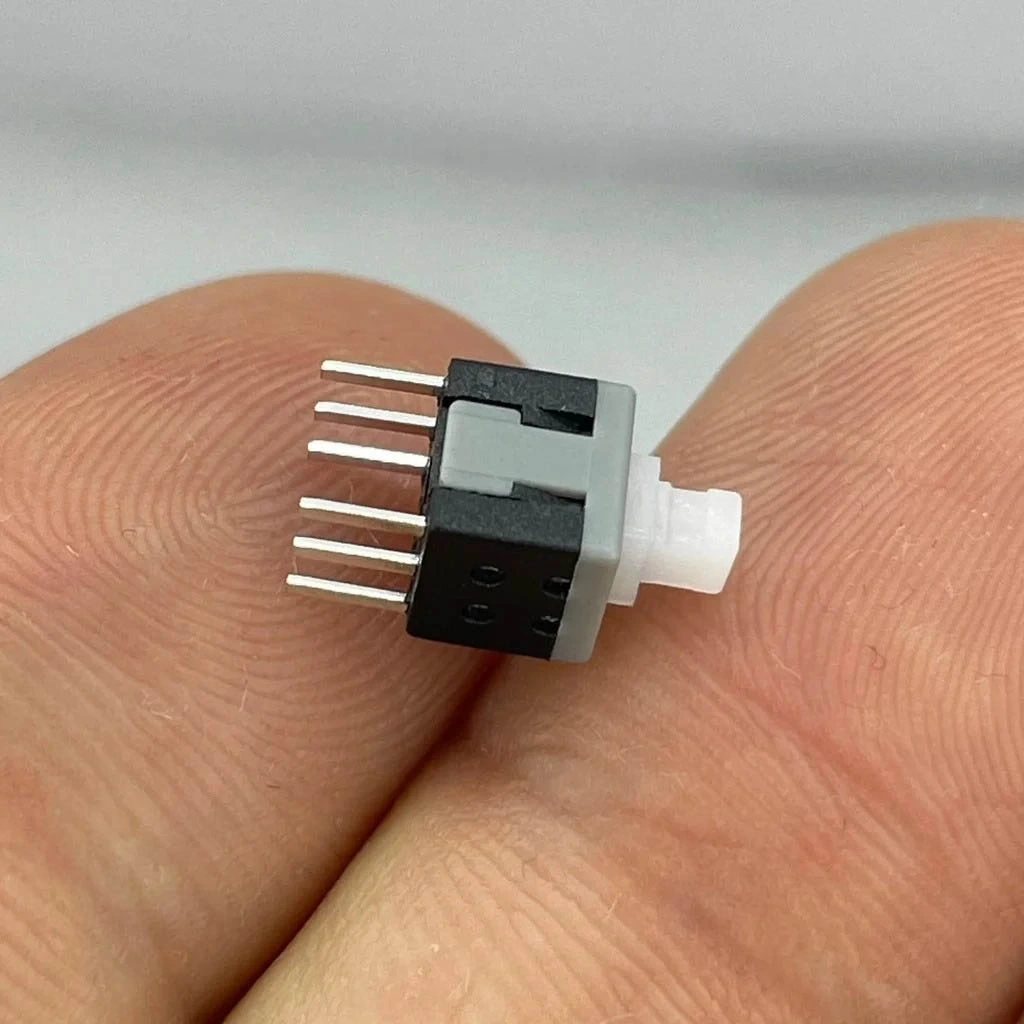

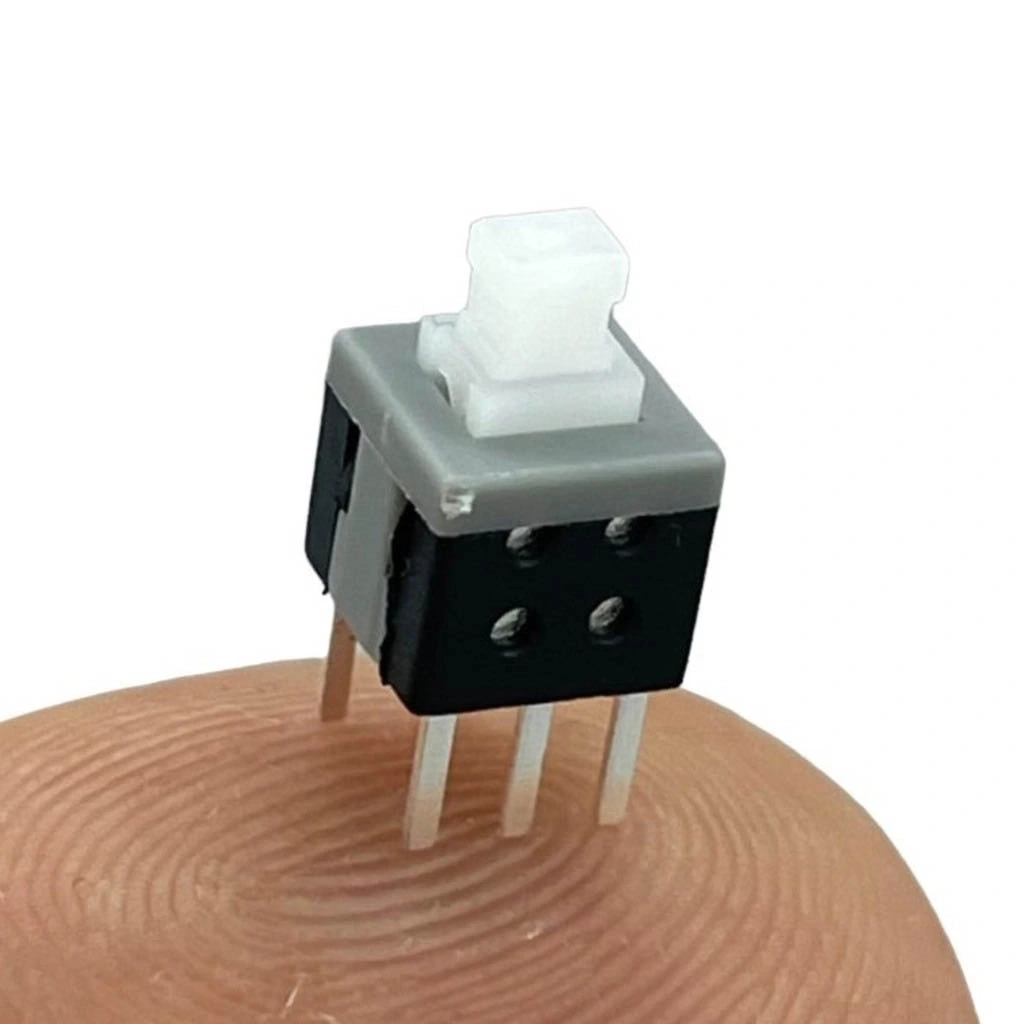

IC-197A 6 Pinli (Bacaklı) Yaylı Push Buton 6x6mm

IC-197A 6 Pinli Bacaklı Yaylı Push Buton 6x6mm, elektronik cihazlarda kullanılan bir anahtar mekanizmasıdır. Kalıcı olmayan basma özelliği ile, çeşitli elektronik cihazlarda kullanım için tasarlanmıştır. Dayanıklı yapısı ve kullanım kolaylığı ile dikkat çeker.

Elektronik projeleriniz için ultra kompakt, sağlam ve güvenilir bir buton arıyorsanız, IC-197A 6 Pinli Yaylı Push Buton tam ihtiyacınıza cevap verecektir. Sadece 6x6mm boyutlarındaki bu mini taktil switch, çok küçük PCB'ler ve sınırlı alan içeren projeler için ideal bir çözümdür.

6 pinli tasarımı sayesinde PCB üzerinde daha sağlam mekanik sabitleme sağlarken, yaylı yapısı ile her basışta net bir taktil geri bildirim sunar. Standart 4 pinli tasarımlara göre daha dayanıklı olan bu buton, özellikle titreşime maruz kalan veya sık kullanılan uygulamalarda tercih edilir.

Arduino, Raspberry Pi mikrodenetleyici projeleri, küçük elektronik modüller, giyilebilir teknolojiler ve IoT cihazları için mükemmel bir seçim olan bu buton, 100,000 basım döngüsünden fazla kullanım ömrü sunarak uzun süreli güvenilirlik sağlar.

Teknik Özellikler

Model: IC-197A
Tip: Taktil push buton switch (SPST)
Boyut: 6mm × 6mm × 4.3mm (G×D×Y)
Pin Sayısı: 6 pin (2x3 dizilim)
Pin Aralığı: 2.54mm
Kontak Tipi: Anlık kontak (Momentary)
Çalışma Kuvveti: Yaklaşık 160±50gF
İletim Direnci: ≤ 50mΩ
Yalıtım Direnci: ≥ 100MΩ
Kontak Yükü: 50mA @ 12V DC
Basma Ömrü: >100,000 basım döngüsü
Çalışma Sıcaklığı: -20°C ila +70°C
Gövde Malzemesi: Yüksek kaliteli plastik
Montaj Tipi: PCB Through-Hole

Kullanım Avantajları

Ultra Kompakt Boyut: 6x6mm boyutuyla minimum alan kullanımı.
Genişletilmiş Stabilite: 6 pinli tasarımla daha sağlam PCB montajı.
Net Taktil Geri Bildirim: Her basışta belirgin tıklama hissi.
Düşük Profil: 4.3mm yüksekliği ile ultra ince tasarımlar için uygun.
Kolay Montaj: Standart 2.54mm grid uyumlu pin dizilimi.
Breadboard Uyumlu: Prototipleme çalışmalarında doğrudan kullanım.
Uzun Ömür: 100,000+ basım ile dayanıklı yapı.
Güvenilir Kontak: Altın kaplı kontak noktaları ile uzun süreli performans.

İdeal Kullanım Alanları

Mikrodenetleyici Projeleri: Arduino, Raspberry Pi ve diğer geliştirme kartları
Giyilebilir Teknolojiler: Akıllı saatler ve giyilebilir elektronik
IoT Cihazları: Küçük sensör modülleri ve akıllı cihazlar
Taşınabilir Cihazlar: Uzaktan kumandalar ve kompakt elektronik
Mini Kontrol Panelleri: Küçük cihaz arayüzleri
DIY Elektronik Kitleri: Eğitim amaçlı elektronik projeler
SMD PCB Modülleri: Hibrit montaj gerektiren kartlar
Tıbbi Cihazlar: Taşınabilir tanı ve izleme ekipmanları

Montaj ve Kullanım İpuçları

İpucu: 6 pinli bu butonda, 4 pin elektriksel bağlantı için (çapraz köşelerdeki pinler), 2 pin ise sadece mekanik sabitleme içindir. PCB tasarımında bunu dikkate alın. Tüm pinleri lehimleyin - bu mekanik dayanıklılığı önemli ölçüde artırır. Bu küçük boyutlu butonlarla çalışırken ince uçlu havya ve hassas teknikler kullanın. Pinleri düzeltmek için ince cımbız kullanabilirsiniz. Mikrodenetleyicilerde kullanırken, pull-up direnci (10kΩ) kullanmayı veya dahili pull-up'ları aktifleştirmeyi unutmayın. Kısa basış algılama için 50-100ms debounce süresi önerilir.

Ultra Kompakt Butonların Kullanım Alanları

6x6mm boyutundaki ultra kompakt butonlar, modern elektronik tasarımların temel yapı taşlarından biridir. Bu minyatür boyut, çeşitli yenilikçi uygulamalara olanak tanır ve özellikle gelişen mikro elektronik alanında kritik öneme sahiptir.

Giyilebilir Teknoloji: Akıllı saatler, fitness takipçileri ve diğer giyilebilir cihazlarda, kullanıcı arayüzü için minimum alan kullanımı gereklidir. 6x6mm butonlar, bu tür uygulamalarda ideal boyuta sahiptir ve kompakt tasarımlarda bile kullanıcı kontrolü sağlar.

Drone ve RC Cihazlar: Hafiflik ve kompakt tasarımın kritik olduğu drone'lar ve uzaktan kumandalı araçlarda, küçük boyutlu butonlar, kontrolcülerin ve anahtarlama devrelerinin boyutunu minimize eder. Bu, cihazın toplam ağırlığını azaltarak daha uzun uçuş süresi ve daha iyi manevra kabiliyeti sağlar.

Medikal Elektronik: Taşınabilir tıbbi cihazlar, implante edilebilir elektronik ve hasta izleme ekipmanları gibi alanlarda, hem boyut kısıtlamaları hem de güvenilirlik gereksinimleri önemlidir. Bu küçük butonlar, hayati öneme sahip cihazlarda bile güvenilir kullanıcı arayüzü sağlar.

IoT Sensör Ağları: Akıllı ev ve endüstriyel IoT uygulamalarında kullanılan sensör modülleri ve kontrol cihazları, genellikle minimum görsel etkiye sahip olacak şekilde tasarlanır. 6x6mm butonlar, bu tür cihazlarda, konfigurasyon, reset veya mod değiştirme işlevleri için idealdir.

Paket İçeriği

IC-197A 6 Pinli Yaylı Push Buton (6x6mm)

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Buton

Çeşitli boyut, renk ve fonksiyonlarda butonlarımızla projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli buton seçenekleri.

Ürünleri İncele →

Plastik Butonlar

Dayanıklı ve ekonomik plastik butonlarımızla projelerinizi tamamlayın. Çeşitli form faktörlerinde ve işlevlerde plastik butonlar için doğru adres.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-197A 6 Pinli Yaylı Push Buton da bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Ürün Hakkında Sıkça Sorulan Sorular

6x6mm butonun 8x8mm veya 12x12mm butonlardan farkı nedir?

6x6mm butonlar, standart 8x8mm ve 12x12mm butonlara göre çok daha kompakt boyuta sahiptir. Bu, çok sınırlı PCB alanına sahip projelerde avantaj sağlar. Genellikle 6x6mm butonlar daha düşük profile sahiptir (4.3mm yükseklik) ve basma kuvveti biraz daha düşük olabilir. Fonksiyonel olarak benzer çalışsalar da, daha hassas lehimleme ve kullanım gerektirir.

Bu butonlar breadboard üzerinde kullanılabilir mi?

Evet, 6 pinli 6x6mm butonlar standart breadboard'lara takılabilir. Pinleri 2.54mm aralıklıdır ve breadboard delikleriyle uyumludur. Ancak boyutu küçük olduğundan, breadboard üzerinde stabil durması için tüm pinlerin doğru yerleştirildiğinden emin olmalısınız. Pinler hafifçe eğri olabilir, montaj öncesi düzeltmeniz gerekebilir.

6 pinli bu butonun elektriksel bağlantısı nasıl yapılır?

6 pinli butonda, çapraz köşelerdeki 4 pin elektriksel bağlantı içindir. Örneğin 1-3 ve 4-6 numaralı pinler çaprazlama bağlıdır. Basit kullanımda, bir çapraz pin çiftinden bir pin GND'ye, diğer çapraz pin çiftinden bir pin sinyal girişine bağlanır. Diğer 2 pin (2 ve 5) yalnızca mekanik sabitleme içindir ve elektriksel bağlantı sağlamaz.

Arduino ile nasıl kullanabilirim?

Arduino ile kullanmak için, butonun elektriksel pinlerinden birini GND'ye, diğerini 10kΩ pull-up direnci üzerinden Arduino'nun dijital pinine bağlayın. Alternatif olarak, Arduino'nun dahili pull-up dirençlerini kullanabilirsiniz (pinMode(pin, INPUT_PULLUP)). Buton basıldığında pin LOW, basılmadığında HIGH değeri okuyacaktır. Debounce için yazılımsal veya donanımsal önlemler almayı unutmayın.

Bu butona uygun kapak var mı?

6x6mm boyutundaki butonlar için özel tasarlanmış kapaklar piyasada bulunabilir, ancak standart buton kapaklarına göre daha az yaygındır. Bu tür mini butonlar genellikle kapaksız kullanılır veya özel tasarım kapaklar gerektirir. Bazı durumlarda küçük silikon çıkıntılar veya 3D baskılı mini kapaklar kullanılabilir.

6x6mm butonların dayanıklılığı nasıldır?

6x6mm butonlar, boyutlarına rağmen oldukça dayanıklıdır ve genellikle 100,000 veya daha fazla basma döngüsü için tasarlanmıştır. 6 pinli tasarım, standart 4 pinli versiyonlara göre daha iyi mekanik sabitleme sağlar. Bu, özellikle titreşimli ortamlarda veya taşınabilir cihazlarda avantaj sağlar. Ancak çok yüksek basınç uygulanması durumunda, daha büyük butonlara göre mekanik hasara daha açık olabilirler.
