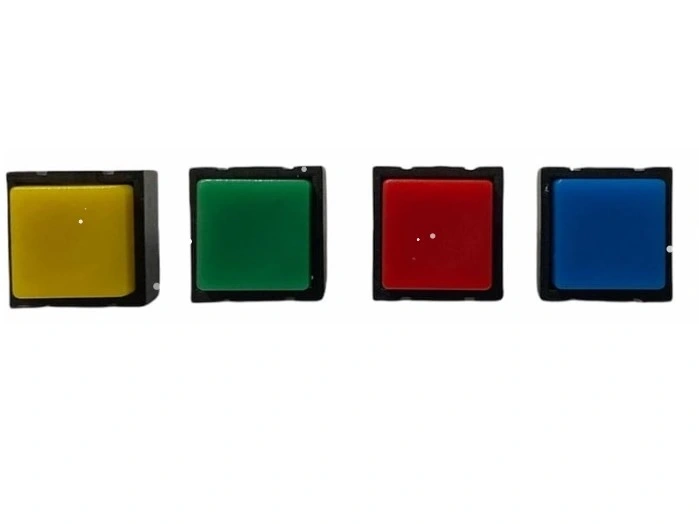

IC-204C Yaylı Kare Plastik Buton 12x12mm PBS-18B (Kırmızı)

IC-204C Yaylı Kare Plastik Buton 12x12mm PBS-18B Kırmızı

IC-204C, 12x12 mm boyutlarında olan ve plastik malzemeden üretilmiş bir yaylı buton anahtarıdır. Genellikle elektronik cihazlarda kullanılan bir anahtarlama bileşenidir. Basıldığında yay mekanizması devreyi açar veya kapatır. PBS-18B modeliyle uyumludur.

Elektronik projeleriniz için kompakt, güvenilir ve kullanımı kolay bir buton arıyorsanız, IC-204C Yaylı Kare Plastik Buton tam ihtiyacınıza cevap verecektir. 12x12mm boyutundaki bu Kırmızı buton, PCB montajı için ideal olup Arduino, Raspberry Pi projeleri, kontrol panelleri ve DIY elektronik uygulamalarında sıklıkla tercih edilmektedir.

PBS-18B olarak da bilinen bu standart taktil switch, minimal basma kuvveti ile keskin bir geri bildirim sunar ve her basışta tatmin edici bir tıklama hissi verir. 4 pinli taKırmızımı, PCB'ye kolay montaj imkanı sağlarken, yüksek kaliteli malzemesi uzun ömür ve güvenilir çalışma garantisi sunar.

Kırmızı renkli basma kapağı ile kullanıcı dostu bir taKırmızıma sahip olan bu buton, devre kartınıza hem işlevsellik hem de estetik bir görünüm katacaktır.

Teknik Özellikler

• Model: IC-204C / PBS-18B
• Tip: Taktil buton (Momentary push button switch)
• Boyut: 12mm × 12mm × 7.3mm (G×D×Y)
• Kapak Rengi: Kırmızı
• Gövde Rengi: Siyah
• Pin Dizilimi: 4 pin (2×2)
• Pin Aralığı: 5.0mm standart
• Çalışma Kuvveti: Yaklaşık 160±50gF
• İletim Direnci: ≤ 100mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kontak Yükü: 50mA @ 12V DC
• Ömür: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Montaj Tipi: PCB Through-Hole

Kullanım Avantajları

• Kompakt Boyut: 12×12mm boyutuyla minimum alan kullanımı.
• Net Taktil Geri Bildirim: Her basışta belirgin tıklama hissi.
• Kolay Montaj: Standart 2.54mm grid uyumlu pin dizilimi.
• Görsel Tanımlama: Kırmızı kapak ile kolay ayırt edilebilirlik.
• Uzun Ömür: 100,000+ basım ile dayanıklı yapı.
• Düşük Profil: 7.3mm yüksekliği ile kompakt taKırmızımlar için uygun.
• Standart Uyumluluk: Breadboard ve çoğu PCB ile uyumlu pin aralığı.
• Uygun Voltaj Aralığı: 12V'a kadar güvenli çalışma.

İdeal Kullanım Alanları

• Arduino Projeleri: Kontrol butonları ve kullanıcı arayüzleri
• Raspberry Pi Uygulamaları: GPIO kontrollü buton sistemleri
• DIY Elektronik Kitleri: Eğitim setleri ve hobi projeleri
• Kontrol Panelleri: Kompakt cihaz kontrol arayüzleri
• Test Ekipmanları: Kullanıcı girişi gerektiren ölçüm cihazları
• Oyun Kontrolcüleri: Custom kontrolcü yapımı
• IOT Cihazları: Akıllı ev ve endüstriyel kontrol sistemleri
• Müzik Ekipmanları: Efekt pedalları ve MIDI kontrolcüler

Montaj ve Kullanım İpuçları

Taktil Butonların Çalışma Prensibi

IC-204C gibi taktil butonlar, basit yapılarına rağmen elektronik projelerde kritik öneme sahiptir. Bu butonların çalışma prensibi, kullanım özellikleri ve sistem entegrasyonu hakkında bilgi sahibi olmak, projelerinizde daha etkili kullanmanızı sağlar.

Taktil butonlar, buton basıldığında metal bir kontak plakasının eğilerek (snap-action) iki terminali birleştirmesi prensibine dayanır. Bırakıldığında, plaka orijinal pozisyonuna geri döner ve devre açılır. Bu hareket, hem sesli hem de hissedilebilir bir geri bildirim sağlar.

4 pinli yapıdaki bu butonlarda, karşılıklı olmayan pinler (1-2 ve 3-4) normal durumda birbirine bağlıdır. Buton basıldığında, 1-3 ve 2-4 pin çiftleri arasında da bağlantı kurulur. Bu yapı, PCB taKırmızımında esneklik sağlar ve kartın her iki yüzünde de routing yapılabilmesine olanak tanır.

Mikrodenetleyici sistemleriyle kullanırken, mekanik kontakların yarattığı "bounce" (sıçrama) etkisini yönetmek gerekir. Bu etki, buton basıldığında kontakların birkaç milisaniye içinde birden fazla kez açılıp kapanmasıdır. Yazılımsal gecikme, kapasitör-direnç filtresi veya özel IC'ler kullanılarak debouncing yapılabilir.

Paket İçeriği

• IC-204C Yaylı Kare Plastik Buton 12x12mm PBS-18B Kırmızı
