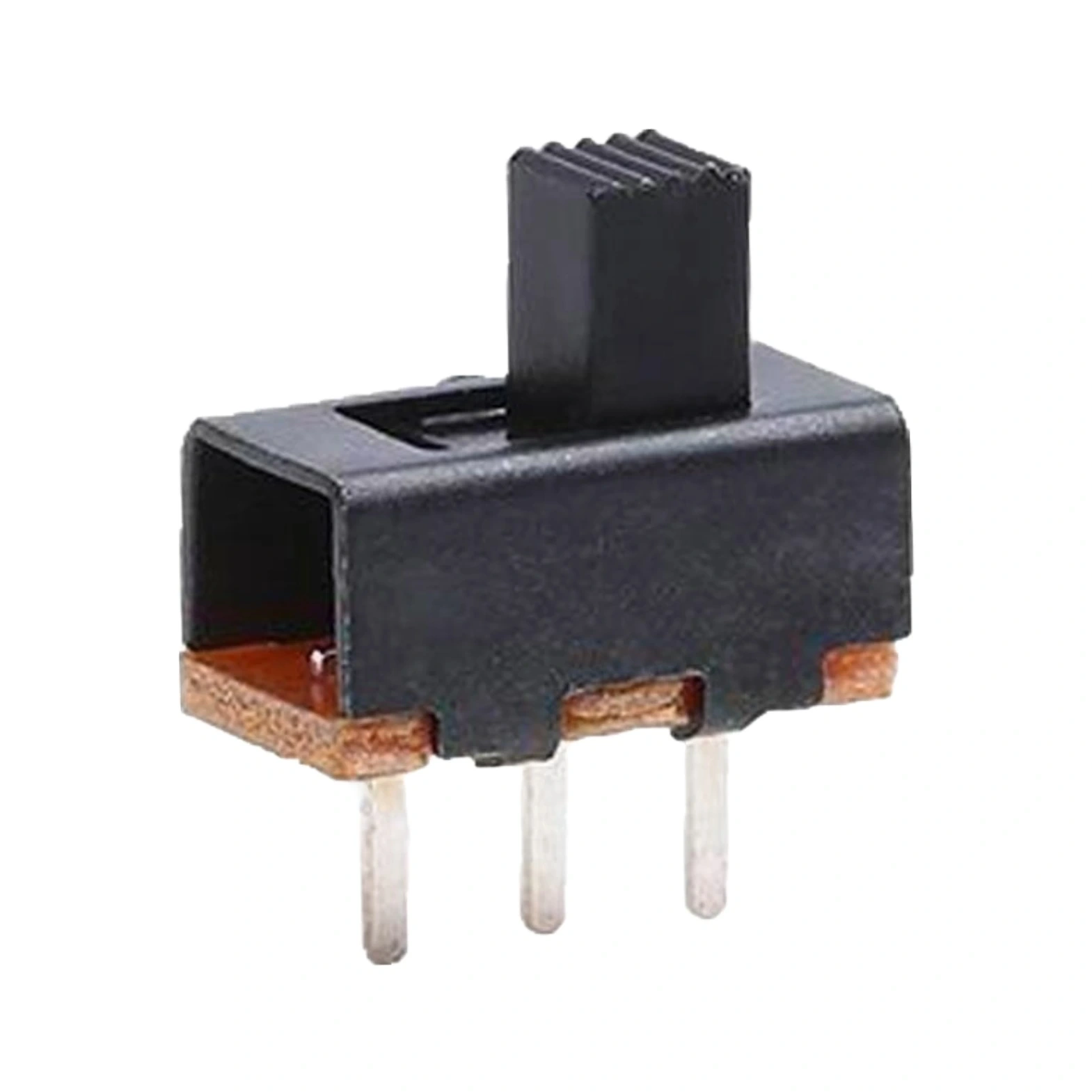

IC-205 Slide Switch On-Off 3P Pcb

IC-205 Slide Switch ON-OFF 3P PCB

IC-205 Slide Switch, PCB montajına uygun, 3 pinli (3P) bir ON-OFF anahtar modelidir. Küçük boyutları ve kolay lehimlenebilir yapısı sayesinde, elektronik devrelerde basit açma-kapama işlevi sunar. Dayanıklı malzeme yapısı ile uzun süreli kullanım sağlar.

IC-205, kompakt boyutlu ve kullanım kolaylığı sunan 2 konumlu (ON-OFF) bir slide switchtir. 3 pinli SPDT (Tek Kutuplu, Çift Atımlı) yapısıyla elektronik projelerinizde tek bir devre için açma-kapama kontrolü sağlar. PCB montajına uygun tasarımı ve minimal boyutlarıyla, alan kısıtlaması olan projeler için ideal bir kontrol elemanıdır.

Hobi elektronik projelerinden küçük cihazlara, LED kontrollerinden sinyal yönlendirme devrelerine kadar çeşitli uygulamalarda kullanılabilen bu switch, basit yapısı ve güvenilir çalışmasıyla projenize değer katar. Düşük profil tasarımı sayesinde kompakt cihazlarda bile rahatça kullanılabilir.

Teknik Özellikler

IC-205 Slide Switch, temel elektronik uygulamalarınız için gerekli teknik özelliklere sahiptir. Ürünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: IC-205
• Tip: Sürgülü Anahtar (Slide Switch)
• Konum Sayısı: 2 (ON-OFF)
• Pin Sayısı: 3 pin
• Kontak Yapısı: SPDT (Tek Kutuplu, Çift Atımlı)
• Gövde Malzemesi: Plastik
• Montaj Tipi: PCB Montaj (Lehim Bacaklı)
• Çalışma Ömrü: >10,000 çalışma döngüsü
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Dayanım Gerilimi: 300VAC
• Nominal Gerilim: AC 125V / DC 24V
• Nominal Akım: 0.3A (AC) / 0.5A (DC)
• Çalışma Sıcaklığı: -20°C ~ +70°C

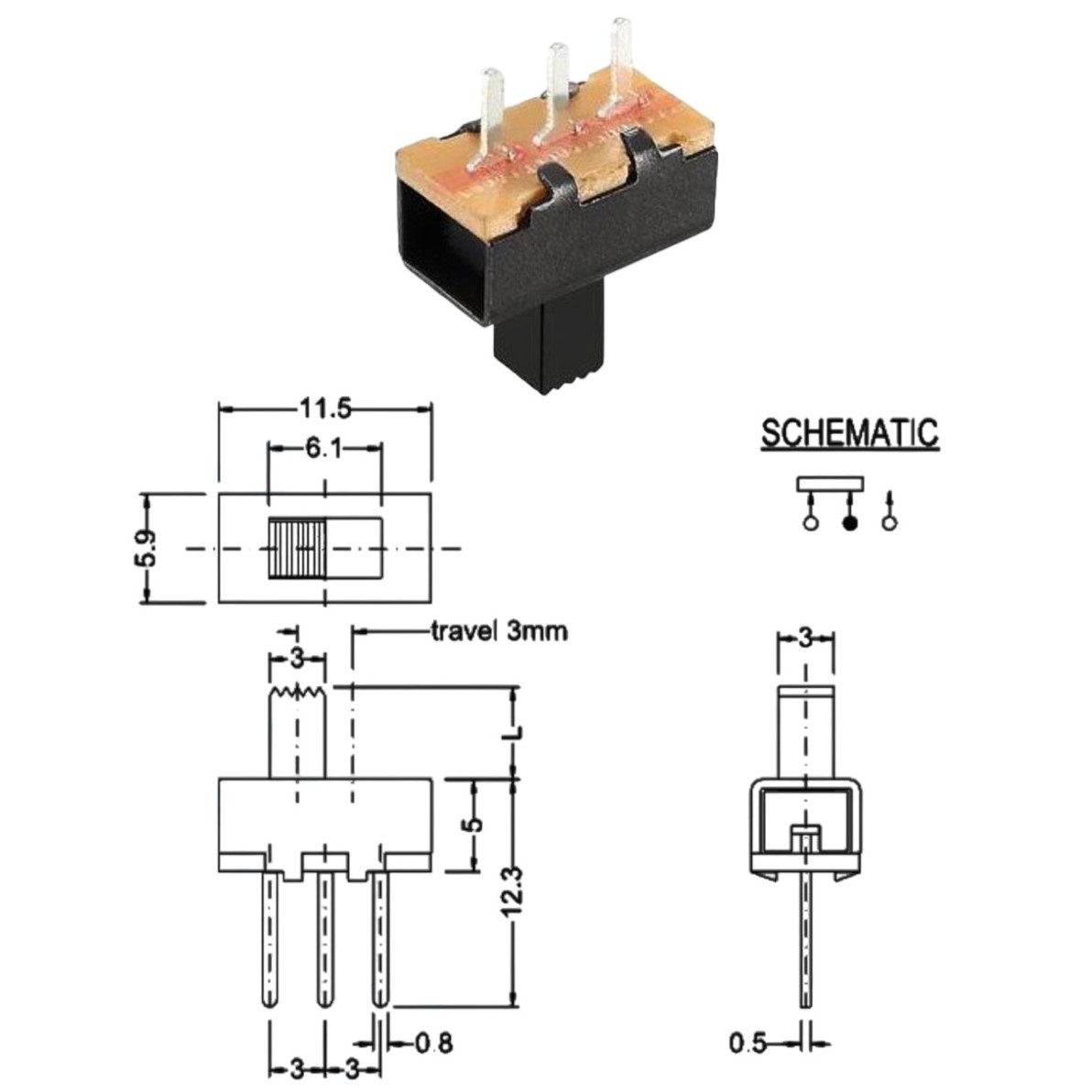

• Boyutlar (yaklaşık): 8mm × 12mm × 6mm (G×U×Y)
• Pin Dizilimi: 1 sıra, 3 pin
• Sürgü Hareketi: Yatay (Soldan Sağa)

Kullanım Avantajları

IC-205 slide switch, kompakt yapısı ve kullanım kolaylığıyla elektronik uygulamalarda çeşitli avantajlar sunar. Bu switchin temel avantajları aşağıda listelenmiştir.

• Kompakt Boyut: Minimal alan gerektiren düşük profil tasarım.
• Kolay Kullanım: Basit sürgü hareketiyle açma/kapama kontrolü.
• PCB Uyumlu: Standart delikli PCB'lere kolay montaj imkanı.
• SPDT Yapısı: Tek giriş, iki çıkış seçeneğiyle esnek uygulama.
• Hafif Tasarım: Minimal ağırlık ile taşınabilir projelere uygunluk.
• Belirgin Geri Bildirim: Konumlar arası geçişte hissedilebilir tıklama.
• Yüksek Yalıtım: 100MΩ üzeri yalıtım direnci ile güvenli kullanım.
• Geniş Sıcaklık Aralığı: -20°C ~ +70°C arasında güvenilir çalışma.
• Ekonomik Çözüm: Uygun fiyatla kaliteli kontrol imkanı.

İdeal Kullanım Alanları

IC-205 ON-OFF Slide Switch, birçok elektronik projede basit kontrol işlevleri için kullanılabilir. En yaygın kullanım alanları aşağıda listelenmiştir.

• Hobi Elektronik: Arduino ve DIY projeleri
• LED Projeleri: Aydınlatma kontrolü
• Pilli Cihazlar: Basit güç açma/kapama kontrolü
• Eğitim Kitleri: Elektronik devre öğretimi
• Ses Sistemleri: Hoparlör veya ses kaynağı seçimi
• Test Ekipmanları: Ölçüm aralığı veya mod seçimi
• Oyuncaklar: Basit elektronik oyuncak kontrolleri
• Sinyal Yönlendirme: Tek devre çift yönlü yönlendirme
• Model Devreler: RC araç ve robot kontrolleri
• Güç Yönetimi: Düşük akımlı güç kontrol devreleri

Montaj ve Kullanım İpuçları

SPDT Yapısının Kullanım Alanları

IC-205'in 3 pinli SPDT (Tek Kutuplu, Çift Atımlı) yapısı, tek bir switchle çeşitli kontrol işlevleri sunar.

Esnek Kontrol İmkanları: SPDT yapısında, ortadaki pin ortak (COM) terminal olarak görev yapar. ON konumunda COM pini bir uç pine, OFF konumunda diğer uç pine bağlanır. Bu yapı, basit açma/kapama işlevinin ötesinde bir esneklik sağlar. Tek bir giriş sinyalini iki farklı çıkışa yönlendirmek için kullanılabilir.

Kompakt Tasarımın Avantajları

IC-205 slide switchin kompakt boyutu, PCB tasarımında alan kısıtlı uygulamalar için önemli avantajlar sağlar.

Minimal Alan Kullanımı: IC-205 slide switch, yaklaşık 8mm × 12mm × 6mm boyutlarıyla minimal PCB alanı gerektirir. Bu özellik, yerden tasarruf etmek istediğiniz kompakt cihaz tasarımlarında değerlidir. Minyatür elektronik projelerde, daha büyük switchlere göre alan verimliliği sağlar.

Güç Yönetimi Uygulamaları

IC-205 slide switch, düşük güçlü elektronik devrelerde verimli güç kontrolü sağlar.

Pil Ömrünü Uzatma: Pille çalışan cihazlarda, IC-205 slide switch güç tasarrufu için ideal bir çözümdür. Kullanılmadığında cihazın tamamen kapatılması, pil ömrünü önemli ölçüde uzatır. Düşük akımlı LED projeleri, sensör devreleri ve mikrodenetleyici uygulamaları için güvenilir bir güç kontrolü sağlar.

LED Projeleri İçin Kontrol

IC-205 slide switch, çeşitli LED aydınlatma projelerinde etkili kontrol sağlar.

Aydınlatma Kontrolü: LED projeleri için IC-205 slide switch basit ve etkili bir kontrol çözümü sunar. Tek renkli LED aydınlatma için basit açma/kapama kontrolü sağlar. İki farklı LED grubu arasında geçiş yapmak için SPDT yapısı kullanılabilir. Ortak pine (COM) güç kaynağını bağlayarak, switch konumuna göre farklı LED gruplarını aktifleştirebilirsiniz. Farklı parlaklık seviyeleri için iki farklı direnç değeri ile kombinasyon yapabilirsiniz. Batarya ile çalışan gece lambası, el feneri veya dekoratif ışıklandırma projeleri için uygundur. Acil durum aydınlatması ve sesli uyarı sistemlerinde kontrol elemanı olarak kullanılabilir.

Arduino ve Mikrodenetleyici Projeleri

IC-205 slide switch, Arduino ve diğer mikrodenetleyici projelerinde çeşitli kontrol işlevleri için kullanılabilir.

Esnek Kontrol Çözümleri: Arduino projelerinde IC-205 slide switch, hem donanım hem de yazılım kontrolü için değerli bir bileşendir. En basit kullanımında, projenin güç girişini açıp kapatmak için kullanılabilir. Programlama modları arasında geçiş yapmak için bir mod seçici olarak değerlendirilebilir.

Paket İçeriği

• 1 x IC-205 Slide Switch ON-OFF 3P PCB
