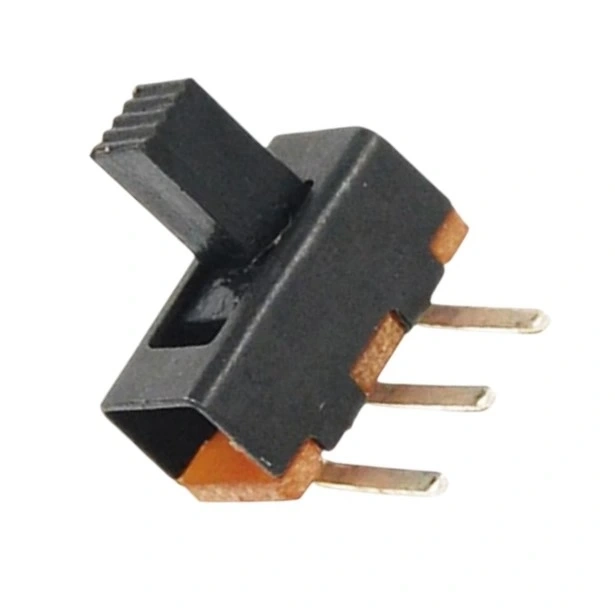

IC-206 Slide Switch On-Off 3P 90° Pcb

IC-206 Slide Switch ON-OFF 3P 90° PCB

IC-206, 3 pinli ve 90° açılı PCB montajına uygun, ON-OFF fonksiyonlu bir slide (kayan) anahtar modelidir. Kompakt tasarımı sayesinde sınırlı alanlarda kullanım için idealdir ve elektronik devrelerde temel açma/kapama işlevi sağlar.

IC-206 Slide Switch, 2 konumlu (ON-OFF) ve 3 pinli yapısıyla elektronik projeleriniz için ideal bir kontrol elemanıdır. Ayırt edici özelliği 90 derece açılı PCB montaj yapısıdır, bu sayede anahtarın sürgüsü PCB'ye dik açıda çalışır. Bu tasarım, panele montaj gerektiren uygulamalarda büyük avantaj sağlar.

SPDT (Single Pole, Double Throw) yapısı ile basit güç kontrolü veya sinyal yönlendirme işlemleri için uygun olan bu kompakt switch, cihaz kasalarında PCB'nin dik konumda bulunduğu durumlarda kolay erişim sağlar. Açma-kapama kontrolleri, mod seçimi ve sinyal yönlendirme gibi temel işlevler için güvenilir ve ekonomik bir çözümdür.

Teknik Özellikler

IC-206 Slide Switch, temel elektronik uygulamalarınız için gerekli teknik özelliklere sahiptir. PCB'ye 90 derece açıyla monte edilebilen bu ürünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: IC-206
• Tip: Sürgülü Anahtar (Slide Switch)
• Konum Sayısı: 2 (ON-OFF)
• Pin Sayısı: 3 pin
• Montaj Açısı: 90° (PCB'ye dik)
• Kontak Yapısı: SPDT (Tek Kutuplu, Çift Atımlı)
• Gövde Malzemesi: Plastik
• Montaj Tipi: PCB Montaj (Lehim Bacaklı)
• Çalışma Ömrü: >10,000 çalışma döngüsü
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Dayanım Gerilimi: 300VAC
• Nominal Gerilim: AC 125V / DC 24V
• Nominal Akım: 0.3A (AC) / 0.5A (DC)
• Çalışma Sıcaklığı: -20°C ~ +70°C

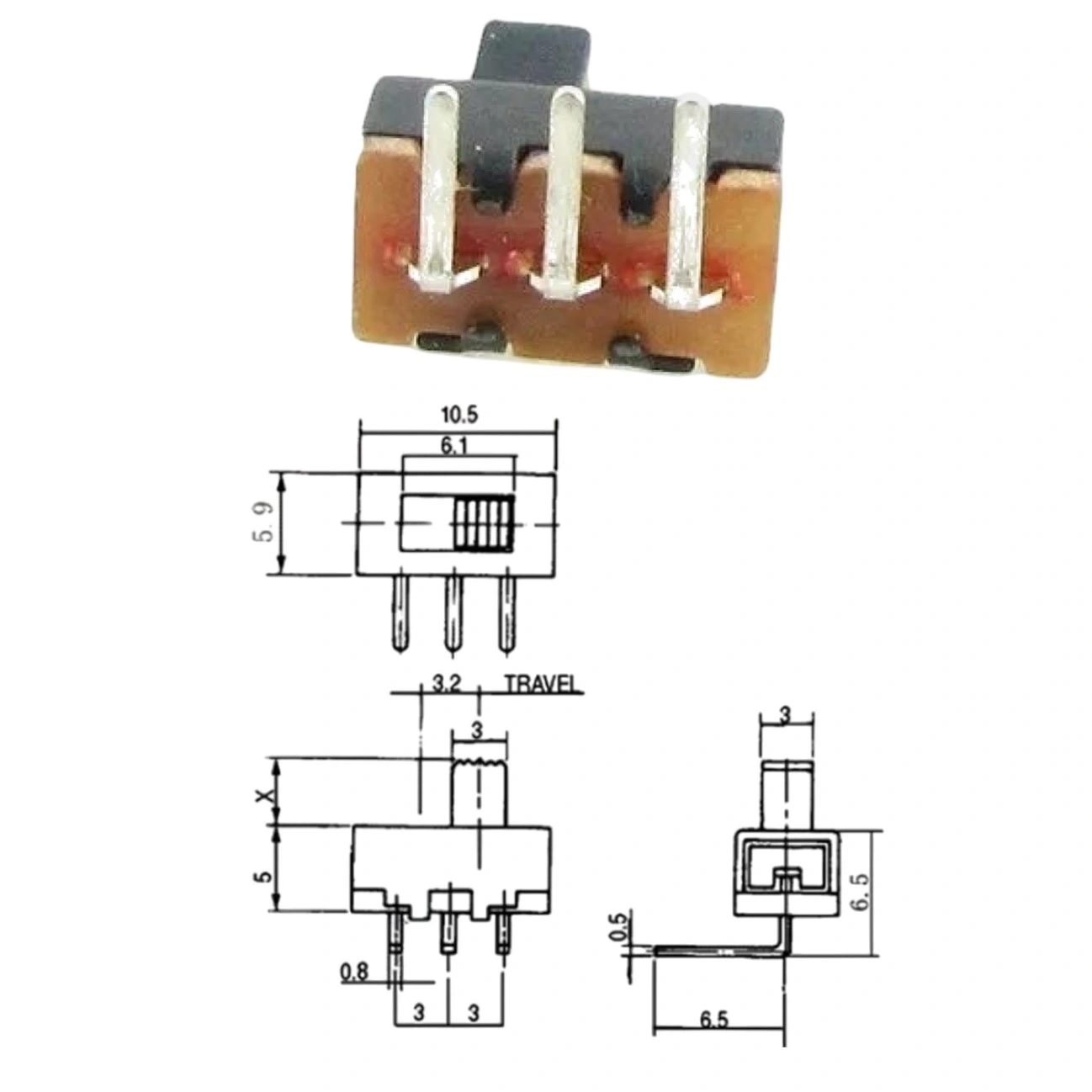

• Boyutlar (yaklaşık): 7mm × 13mm × 6mm (G×U×Y)
• Pin Dizilimi: 1 sıra, 3 pin
• Sürgü Hareketi: Dikey (PCB yüzeyine dik)

Kullanım Avantajları

IC-206 slide switch, 90° açılı tasarımı ve kompakt yapısıyla çeşitli elektronik uygulamalarda önemli avantajlar sağlar. Bu slide switchin temel avantajları aşağıda listelenmiştir.

• 90° Açılı Tasarım: PCB'ye dik montaj ile kasanın dışına kolay erişim.
• Panel Erişimi: Cihaz kasası üzerinden doğrudan kontrol imkanı.
• Kompakt Boyut: Minimum alan kaplayan küçük tasarım.
• Basit Bağlantı: 3 pinli SPDT yapısı ile kolay entegrasyon.
• Kolay Montaj: Standart delikli PCB'lere uygun pin aralığı.
• Net Geri Bildirim: Konumlar arası geçişte hissedilebilir tıklama.
• Ekonomik Çözüm: Düşük maliyetle güvenilir kontrol.
• Dayanıklı Yapı: 10,000+ çalışma döngüsü ile uzun ömür.
• Çeşitli Uygulama Alanları: Birçok elektronik projede kullanılabilme.

İdeal Kullanım Alanları

IC-206 ON-OFF 90° slide switch, PCB'nin yüzeyine dik kontrol gerektiren çeşitli uygulamalar için idealdir. En yaygın kullanım alanları aşağıda listelenmiştir.

• Panel Montajlı Cihazlar: PCB dikey konumda montaj gerektiren sistemler
• Kompakt Elektronik Cihazlar: Küçük boyutlu hobi projeleri
• Kontrol Panelleri: Dikey düzenlenen kontrol arayüzleri
• Test ve Ölçüm Cihazları: Kullanıcı erişimli mod seçimi
• Ses Ekipmanları: Mikser ve amplifikatör kontrolleri
• Güç Kaynakları: ON/OFF ve mod seçim kontrolleri
• DIY Elektronik Projeler: Arduino ve Raspberry Pi eklentileri
• Hobi Elektronik: Kişisel elektronik projeler
• Eğitim Kitleri: Elektronik eğitim devrelerinde switch kullanımını öğretme
• Taşınabilir Cihazlar: Batarya ile çalışan kompakt sistemler

Montaj ve Kullanım İpuçları

90° Açılı Tasarımın Avantajları

IC-206 switch'in en belirgin özelliği olan 90 derece açılı tasarımı, standart slide switchlere göre önemli avantajlar sunar.

Panel Entegrasyonu: 90 derece açılı tasarım, elektronik cihazlarda PCB ve kullanıcı arayüzü arasında ideal bir bağlantı sağlar. Bu tasarım sayesinde, PCB cihaz içinde dikey konumlandırıldığında bile, switch kontrolleri cihazın ön veya üst panelinden erişilebilir hale gelir.

SPDT Yapısı ile Sinyal Yönlendirme

IC-206'nın 3 pinli SPDT (Tek Kutuplu, Çift Atımlı) yapısı, temel sinyal yönlendirme uygulamaları için idealdir.

Esnek Sinyal Kontrolü: SPDT yapısı, tek bir giriş sinyalini iki farklı çıkışa yönlendirme veya iki farklı giriş sinyalinden birini seçme olanağı sağlar. Orta pin (COM) genellikle ortak bağlantı noktasıdır. ON konumunda COM pini bir uca bağlanırken, OFF konumunda diğer uca bağlanır veya bağlantı kesilir.

PCB Tasarım Önerileri

IC-206 90° slide switchin PCB'ye başarılı entegrasyonu için tasarım aşamasında dikkat edilmesi gereken hususlar vardır.

Optimal PCB Yerleşimi: 90 derece açılı slide switchin PCB tasarımında uygun konumlandırma önemlidir. Switch'i PCB kenarına yakın yerleştirin, böylece sürgü dışarıya doğru uzanabilir. PCB'nin cihaz kasasına monte edileceği konumu göz önünde bulundurarak switch'in erişilebilir olmasını sağlayın.

Temel Uygulama Devreleri

IC-206 slide switch ile yapılabilecek bazı temel uygulama devreleri, elektronik projeleriniz için çıkış noktası olabilir.

Pratik Devre Örnekleri: Basit güç kontrolü için, pil pozitif ucunu switchin orta (COM) pinine, yükü (LED, motor, vb.) bir yan pine ve pil negatif ucuna bağlayın. LED kontrolünde, LED'in önüne uygun değerde bir seri direnç eklemeyi unutmayın (örneğin 220 ohm).

Paket İçeriği

• 1 x IC-206 Slide Switch ON-OFF 3P 90° PCB
