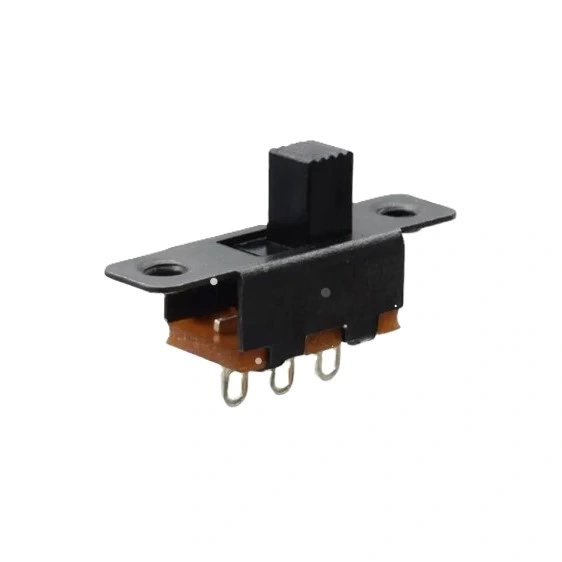

IC-207 Slide Switch On-Off 3P

IC-207 Slide Switch ON-OFF 3P

IC-207 Slide Switch, ON-OFF konumlarıyla çalışan bir 3P (3 pinli) kayar anahtardır. Bu tür anahtarlar, genellikle düşük güç uygulamalarında kullanılır ve kullanıcıların cihazları manuel olarak açıp kapatmalarına olanak tanır. Kompakt yapısı ve kolay kullanımı ile elektronik devrelerde yaygın olarak tercih edilen bir bileşendir.

IC-207 Slide Switch, 2 konumlu (ON-OFF) ve 3 pinli yapısıyla elektronik projeleriniz için basit ve etkili bir kontrol çözümü sunar. Kompakt boyutu ve kullanım kolaylığı ile öne çıkan bu SPDT (Single Pole, Double Throw) slide switch, küçük elektronik cihazlarda güç kontrolü veya sinyal yönlendirme için idealdir.

PCB montajına uygun tasarımıyla devrelerinize kolayca entegre edilebilen IC-207 Slide Switch, minimum alan kaplayarak maksimum fonksiyonellik sağlar. Hobi elektronik projelerinden oyuncaklara, basit güç devreleri ve LED kontrolünden sinyal seçimine kadar birçok uygulamada pratik bir şekilde kullanılabilir.

Teknik Özellikler

IC-207 Slide Switch, temel elektronik uygulamalarınız için gerekli teknik özelliklere sahiptir. Ürünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: IC-207
• Tip: Sürgülü Anahtar (Slide Switch)
• Konum Sayısı: 2 (ON-OFF)
• Pin Sayısı: 3 pin
• Kontak Yapısı: SPDT (Tek Kutuplu, Çift Atımlı)
• Gövde Malzemesi: Plastik
• Montaj Tipi: PCB Montaj (Lehim Bacaklı)
• Çalışma Ömrü: >10,000 çalışma döngüsü
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Dayanım Gerilimi: 300VAC
• Nominal Gerilim: AC 125V / DC 24V
• Nominal Akım: 0.3A (AC) / 0.5A (DC)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Boyutlar (yaklaşık): 7mm × 13mm × 6mm (G×U×Y)
• Pin Dizilimi: 1 sıra, 3 pin
• Sürgü Hareketi: Yatay (Soldan Sağa)

Kullanım Avantajları

IC-207 slide switch, basit yapısı ve uygun boyutlarıyla elektronik uygulamalarda çeşitli avantajlar sunar. Bu temel kontrol elemanının avantajları aşağıda listelenmiştir.

• Minimal Tasarım: Kompakt boyutu sayesinde sınırlı alanlarda bile kullanılabilir.
• Basit Bağlantı: 3 pinli yapısı ile kolay devre entegrasyonu.
• Hafif Yapı: Taşınabilir cihazlarda ağırlık eklemeyen plastik gövde.
• Kolay Montaj: Standart pin aralığı ile PCB'ye sorunsuz lehimleme.
• Net Geri Bildirim: Konum değişiminde belirgin fiziksel his.
• Ekonomik Çözüm: Düşük maliyetle basit kontrol imkanı.
• Uzun Ömür: 10,000+ çalışma döngüsü dayanıklılığı.
• Geniş Çalışma Sıcaklığı: -20°C ~ +70°C arası güvenilir çalışma.
• Farklı Yük Tipleri: Hem AC hem DC yükler için uygunluk.

İdeal Kullanım Alanları

IC-207 ON-OFF Slide Switch, çeşitli elektronik projelerde basit kontrol işlevleri için kullanılabilir. En yaygın kullanım alanları aşağıda verilmiştir.

• Pilli Cihazlar: Basit güç açma/kapama kontrolü
• LED Projeleri: Aydınlatma kontrolü ve mod seçimi
• Hobi Elektronik: Arduino ve DIY projeleri
• Oyuncaklar: Basit elektronik oyuncak devreleri
• Taşınabilir Aksesuarlar: El fenerleri, küçük elektronik cihazlar
• Model Araçlar: RC modellerde basit kontrol işlevleri
• Eğitim Kitleri: Temel elektronik eğitimi
• Sinyal Yönlendirme: Basit sinyal seçici devreler
• Ev Projeleri: DIY elektronik ev aksesuarları
• Test Devreleri: Basit devre test ve doğrulama

Montaj ve Kullanım İpuçları

SPDT Yapısı ve Bağlantı Şeması

IC-207'nin 3 pinli SPDT (Tek Kutuplu, Çift Atımlı) yapısı, temel elektronik kontrolü için yeterli esneklik sağlar.

Temel Bağlantı Mantığı: IC-207 slide switch, en temel switch yapılarından biri olan SPDT konfigürasyonuna sahiptir. Bu yapıda 3 pin bulunur: ortadaki pin ortak (COM) terminal, diğer iki pin ise switch konumuna göre bağlantı yapılan terminallerdir.

Güç Yönetimi Uygulamaları

IC-207 slide switch, küçük elektronik cihazlarda güç yönetimi için ideal bir komponenttir.

Pil Ömrünü Uzatma: Pille çalışan cihazlarda, güç tüketimini kontrol etmek için IC-207 slide switch ideal bir çözümdür. Cihaz kullanılmadığında, switch ile güç bağlantısını tamamen keserek pil ömrünü uzatabilirsiniz.

LED Kontrol Uygulamaları

IC-207 slide switch, basit LED projelerinde etkili bir kontrol elemanıdır.

Aydınlatma Kontrolü: LED projeleri, IC-207 slide switchin en yaygın kullanım alanlarından biridir. Basit bir açma/kapama kontrolü için, güç kaynağı COM pine, LED ise uygun seri direnç üzerinden diğer pinlerden birine bağlanır. Anahtar ON konumuna getirildiğinde LED yanar, OFF konumuna getirildiğinde söner.

Küçük Boyutlu Avantajı

IC-207 slide switchin kompakt boyutu, alan kısıtlı projelerde büyük avantaj sağlar.

Minimal Devre Tasarımı: IC-207'nin en belirgin özelliklerinden biri, minimal boyutu ve basit yapısıdır. Yaklaşık 7mm × 13mm × 6mm boyutlarıyla, PCB üzerinde çok az yer kaplar. Bu özellik, minyatür elektronik cihazlar, giyilebilir teknoloji ve alan kısıtlı uygulamalar için idealdir.

Paket İçeriği

• 1 x IC-207 Slide Switch ON-OFF 3P
