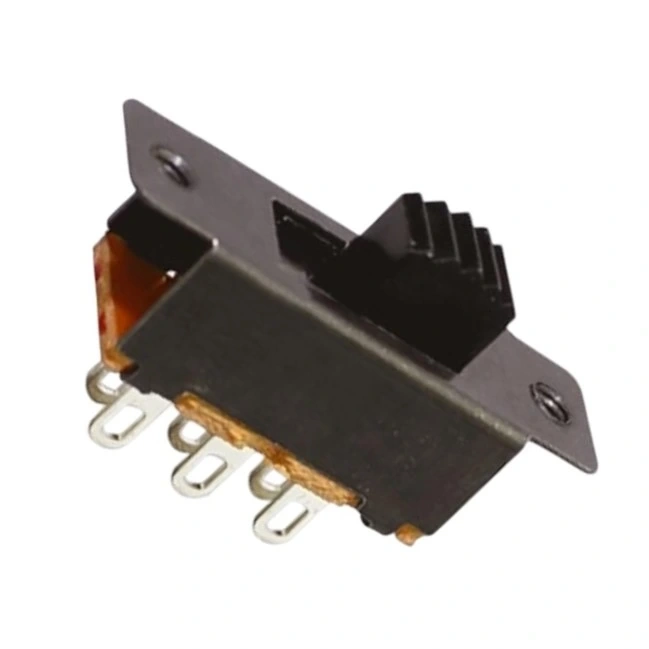

IC-208 Slide Switch On-Off 6P

IC-208 Slide Switch ON-OFF 6P

IC-208 Slide Switch, 6 pinli (DPDT - Double Pole Double Throw) bir kaydırmalı anahtar olup, ON-OFF fonksiyonlarını gerçekleştirmek için tasarlanmıştır. Elektronik devrelerde iki farklı devre arasındaki geçişi kontrol etmek için kullanılır. Kompakt ve dayanıklı yapısıyla çeşitli uygulamalarda güvenilir bir anahtar çözümü sunar.

IC-208 Slide Switch, 2 konumlu (ON-OFF) ve 6 pinli yapısıyla elektronik projelerinize güvenilir kontrol imkanı sunan pratik bir sürgülü anahtardır. Kompakt boyutu ve dayanıklı yapısıyla, basit açma-kapama işlemlerinden çift devre kontrolüne kadar birçok uygulama için ideal bir seçenektir.

PCB montajına uygun tasarımı ile devrelerinize kolayca entegre edilebilen IC-208 Slide Switch, DPDT (Double Pole, Double Throw) yapısı sayesinde tek bir anahtar ile iki bağımsız devreyi kontrol etme imkanı sağlar. Hobi elektronik projelerinden, ses sistemlerine, küçük ev aletlerinden test ekipmanlarına kadar çeşitli alanlarda kullanılabilir.

Teknik Özellikler

IC-208 Slide Switch, standart elektronik uygulamalarda güvenle kullanabileceğiniz temel özelliklere sahiptir. Bu ürünün teknik detayları aşağıda listelenmiştir.

• Model: IC-208
• Tip: Sürgülü Anahtar (Slide Switch)
• Konum Sayısı: 2 (ON-OFF)
• Pin Sayısı: 6 pin
• Kontak Yapısı: DPDT (Çift Kutuplu, Çift Atımlı)
• Gövde Malzemesi: Plastik
• Montaj Tipi: PCB Montaj (Lehim Bacaklı)
• Çalışma Ömrü: >10,000 çalışma döngüsü
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Dayanım Gerilimi: 300VAC
• Nominal Gerilim: AC 125V / DC 24V
• Nominal Akım: 0.3A (AC) / 0.5A (DC)
• Çalışm/a Sıcaklığı: -20°C ~ +70°C
• Boyutlar (yaklaşık): 8.5mm × 13mm × 6mm (G×U×Y)
• Pin Dizilimi: 2 sıra, her sırada 3 pin
• Sürgü Hareketi: Yatay (Soldan Sağa)

Kullanım Avantajları

IC-208 slide switch, basit yapısı ve çok yönlü kullanım özellikleriyle elektronik uygulamalarda birçok avantaj sunar. Bu avantajlar aşağıda listelenmiştir.

• Kolay Kullanım: Basit ON-OFF yapısı ile anlaşılır işlev.
• DPDT Yapısı: İki bağımsız devreyi aynı anda kontrol etme yeteneği.
• Kompakt Boyut: Küçük elektronik cihazlara bile sığabilen minimal tasarım.
• Hafif Yapı: Taşınabilir cihazlara uygun düşük ağırlık.
• Kolay Montaj: Standart pin aralığı ile PCB'ye sorunsuz entegrasyon.
• Belirgin Geri Bildirim: Konum değişiminde net mekanik his.
• Düşük Maliyet: Ekonomik fiyatıyla bütçe dostu çözüm.
• Geniş Çalışma Sıcaklığı: -20°C ~ +70°C aralığında güvenilir performans.
• Uzun Ömür: 10,000+ çalışma döngüsü kapasitesi.

İdeal Kullanım Alanları

IC-208 ON-OFF Slide Switch, elektronik projelerinizde basit açma-kapama fonksiyonundan çift devre kontrolüne kadar çeşitli uygulamalarda kullanılabilir.

• Hobi Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Güç Kontrol Devreleri: Pilli cihazlarda güç açma-kapama
• Ses Sistemleri: Hoparlör seçimi veya ses kanalı kontrolü
• LED Aydınlatma: Aydınlatma grubu açma-kapama
• Alarm Sistemleri: Açma-kapama ve standby modu kontrolü
• Test Ekipmanları: Fonksiyon seçimi ve mod değiştirme
• Eğitim Kitleri: Devre prensiplerini öğretme
• Oyuncak ve RC Modeller: Basit motor kontrolleri
• Ev Güvenlik Sistemleri: Sensör devre kontrolü
• Taşınabilir Cihazlar: Güç yönetimi ve mod seçimi

Montaj ve Kullanım İpuçları

DPDT Yapısının Kullanım Seçenekleri

IC-208'in 6 pinli DPDT (Çift Kutuplu, Çift Atımlı) yapısı, elektronik projelerinizde çeşitli bağlantı olanaklarını mümkün kılar.

İki Ayrı Devre Kontrolü: Bu switchin DPDT yapısı, tek bir hareketle iki bağımsız devreyi kontrol etme imkanı sunar. Pinler 2 sıra halinde 3er pin şeklinde düzenlenmiştir. Her sırada, ortadaki pin ortak bağlantı (COM) noktasıdır.

ON-OFF Slide Switch Uygulamaları

IC-208 gibi ON-OFF yapılı slide switchler, elektronik projelerde en yaygın kullanılan temel kontrol elemanlarından biridir.

Temel Kontrol Uygulamaları: ON-OFF slide switchler, elektronik projelerin çoğunda ilk akla gelen kontrol elemanlarıdır. En temel kullanımı, güç kaynağı ile devrenin geri kalanı arasında açma-kapama kontrolü sağlamaktır.

Arduino ve Mikrodenetleyicilerle Kullanım

IC-208 slide switch, Arduino ve diğer mikrodenetleyici projelerinde güç kontrolü ve mod seçimi için kullanışlı bir bileşendir.

Mikrodenetleyici Entegrasyonu: Slide switchler, Arduino gibi mikrodenetleyici projelerinde çeşitli şekillerde kullanılabilir. En basit kullanım, projenin güç kaynağını açıp kapatmaktır. DPDT yapısı sayesinde, güç kontrolü yaparken aynı zamanda mikrodenetleyiciye bir sinyal gönderebilirsiniz.

Güç Yönetimi Uygulamaları

IC-208 ON-OFF slide switch, elektronik projelerde güç kontrolü ve enerji yönetimi için kullanışlı bir komponenttir.

Verimli Güç Kontrolü: ON-OFF slide switchler, pil ile çalışan cihazlarda enerji tasarrufu için kritik öneme sahiptir. Cihaz kullanılmadığında tam güç kesimi sağlayarak pil ömrünü uzatır. DPDT yapısı, farklı voltaj seviyelerindeki güç kaynaklarını yönetmek için kullanılabilir.

Paket İçeriği

• 1 x IC-208 Slide Switch ON-OFF 6P
