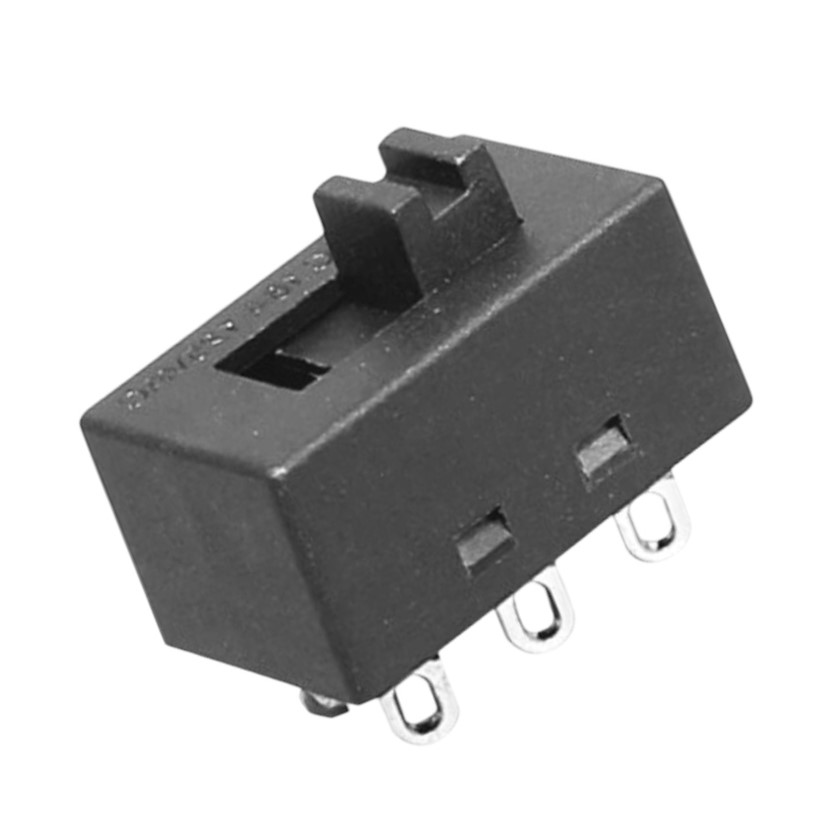

IC-210 Slide Switch 0-1 Plastik Lehim Bacak 6P

IC-210 Slide Switch 0-1 Plastik Lehim Bacak 6P

IC-210 Slide Switch, 0-1 fonksiyonuna sahip, 6 pinli bir kaydırmalı anahtardır. Plastik gövdesi ve lehim bacakları ile kolayca devreye entegre edilebilir. Saç kurutma makineleri gibi küçük ev aletlerinde sıkça kullanılan bu anahtar, dayanıklı yapısı ve pratik tasarımı ile dikkat çeker.

IC-210 Slide Switch, elektronik projeleriniz için ideal 2 konumlu (0-1) ve 6 pinli yapısıyla kolay kullanım sağlayan sürgülü bir anahtardır. Dayanıklı plastik gövdesi ve güvenilir kontak mekanizmasıyla, düşük voltaj uygulamalarında açma-kapama veya mod seçimi işlemleri için mükemmel bir çözüm sunar. PCB montajına uygun bu kompakt switch, lehim bacaklı tasarımı ile devrelerinize kolayca entegre edilebilir.

DPDT (Double Pole, Double Throw) yapısı sayesinde tek bir anahtarla iki bağımsız devreyi kontrol etme imkanı sağlayan bu sürgülü anahtar, düşük profil tasarımı ile yer kısıtlaması olan projelerde tercih edilir. Hobi elektronik devrelerinden, ses sistemlerine, küçük cihazlardan test ekipmanlarına kadar çeşitli alanlarda kullanılan IC-210 Slide Switch, açık/kapalı fonksiyonları veya iki farklı mod arasında geçiş için ekonomik ve güvenilir bir seçenektir.

Teknik Özellikler

IC-210 Slide Switch, standart elektronik uygulamalarda sıkça kullanılan temel özelliklere sahip bir sürgülü anahtardır. Bu ürünün teknik detayları aşağıda listelenmiştir.

• Model: IC-210
• Tip: Sürgülü Anahtar (Slide Switch)
• Konum Sayısı: 2 (0-1)
• Pin Sayısı: 6 pin
• Kontak Yapısı: DPDT (Çift Kutuplu, Çift Atımlı)
• Gövde Malzemesi: Plastik
• Montaj Tipi: PCB Montaj (Lehim Bacaklı)
• Çalışma Ömrü: >10,000 çalışma döngüsü
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Dayanım Gerilimi: 300VAC
• Nominal Gerilim: AC 125V / DC 24V
• Nominal Akım: 0.3A (AC) / 0.5A (DC)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Boyutlar (yaklaşık): 9mm × 13mm × 6mm (G×U×Y)
• Pin Dizilimi: 2 sıra, her sırada 3 pin
• Sürgü Hareketi: Yatay (Soldan Sağa)

Kullanım Avantajları

IC-210 slide switch, iki konumlu yapısı ve kompakt boyutlarıyla elektronik uygulamalarda çeşitli avantajlar sunar. Temel kullanım avantajları aşağıda listelenmiştir.

• Kolay Kullanım: Basit sürgü hareketiyle çalışma, kullanıcı dostu tasarım.
• DPDT Yapısı: 6 pin ile iki bağımsız devreyi kontrol edebilme kapasitesi.
• Kompakt Boyut: Küçük elektronik projelerde bile kolayca kullanılabilecek minimal tasarım.
• Hafif Plastik Yapı: Düşük ağırlık ile taşınabilir cihazlar için uygun.
• Kolay Montaj: Standart 2.54mm pin aralığı ile PCB tasarımlarına kolay entegrasyon.
• Belirgin Geri Bildirim: Pozisyon değişiminde hissedilebilir mekanik geri bildirim.
• Düşük Maliyet: Ekonomik çözüm sunan uygun fiyatlı tasarım.
• Geniş Sıcaklık Aralığı: -20°C ~ +70°C arasında güvenilir çalışma.
• Uzun Ömür: 10,000+ çalışma döngüsü kapasitesi.

İdeal Kullanım Alanları

IC-210 Slide Switch, çeşitli elektronik projelerde basit açma/kapama veya mod değişimi için kullanılabilir. En yaygın kullanım alanları aşağıda belirtilmiştir.

• Hobi Elektronik Projeleri: Arduino ve Raspberry Pi tabanlı uygulamalar
• Eğitim Kitleri: Elektronik eğitim setleri ve deney devreleri
• Ses Ekipmanları: Kulaklık ve hoparlör seçimi
• Oyuncak ve Modeller: Açma/kapama ve fonksiyon kontrolü
• Küçük Ev Aletleri: Mod seçimi ve basit kontrol fonksiyonları
• LED Aydınlatma: Açma/kapama ve parlaklık modu seçimi
• Taşınabilir Cihazlar: Pil tasarruf modu veya fonksiyon seçimi
• Test Ekipmanları: Ölçüm aralığı veya ekipman modu seçimi
• Veri Seçici Devreler: İki farklı sinyal kaynağı arasında geçiş
• Dekoratif Elektronik: Hobi projeleri ve DIY elektronik

Montaj ve Kullanım İpuçları

DPDT Slide Switch Kullanım Prensipleri

6 pinli DPDT (Çift Kutuplu, Çift Atımlı) yapıya sahip IC-210 Slide Switch, farklı devre tasarımlarında çeşitli kontrol senaryolarına imkan tanır.

Çift Devre Kontrolü: DPDT yapısındaki sürgülü anahtarlar, iki bağımsız devreyi aynı anda kontrol etme avantajı sunar. Bu tür switchlerde, altı pin iki ayrı gruba ayrılır: üst sıradaki üç pin bir devre, alt sıradaki üç pin başka bir devre kontrolü için kullanılır. Her sıradaki ortadaki pin, ortak bağlantı (COM) olarak görev yapar.

Plastik Gövde Özellikleri ve Dayanıklılık

IC-210 Slide Switchin plastik gövde yapısı, çeşitli elektronik projelerde kullanım için belirli avantajlar ve dikkat edilmesi gereken noktalar sunar.

Hafiflik ve İzolasyon: Plastik gövdeli slide switchler, metal alternatifleriyle karşılaştırıldığında bazı önemli farklılıklar gösterir. Öncelikle, hafif olmaları sayesinde taşınabilir ve ağırlık sınırlaması olan projelerde tercih edilirler. Plastik yapı, doğal elektrik izolasyonu sağlayarak, çıplak elle kullanımda güvenlik sunar ve kısa devre riskini azaltır.

İki Konumlu Switch Uygulamaları

IC-210 gibi 0-1 konumlu slide switchler, açma/kapama veya iki farklı mod arasında geçiş için birçok uygulama alanına sahiptir.

Basit ve Etkili Kontrol: İki konumlu slide switchler, elektronik projelerde en yaygın kullanılan kontrol elemanlarından biridir. Kullanım kolaylığı ve anlaşılır işlevi sayesinde kullanıcı arayüzlerinde tercih edilir.

PCB Tasarımında Dikkat Edilecek Noktalar

IC-210 Slide Switchin PCB üzerine doğru entegrasyonu, optimal performans ve güvenilirlik için önemlidir. Tasarım aşamasında göz önünde bulundurulması gereken noktalar vardır.

Sağlam Entegrasyon İçin Tasarım İpuçları: Switch için PCB tasarımı yaparken, standart 2.54mm pin aralığına uygun delik yerleşimi sağlayın. Switch çevresinde yeterli boşluk bırakın; özellikle sürgünün hareket yönünde engel olmamalı.

Paket İçeriği

• 1 x IC-210 Slide Switch 0-1 Plastik Lehim Bacak 6P
