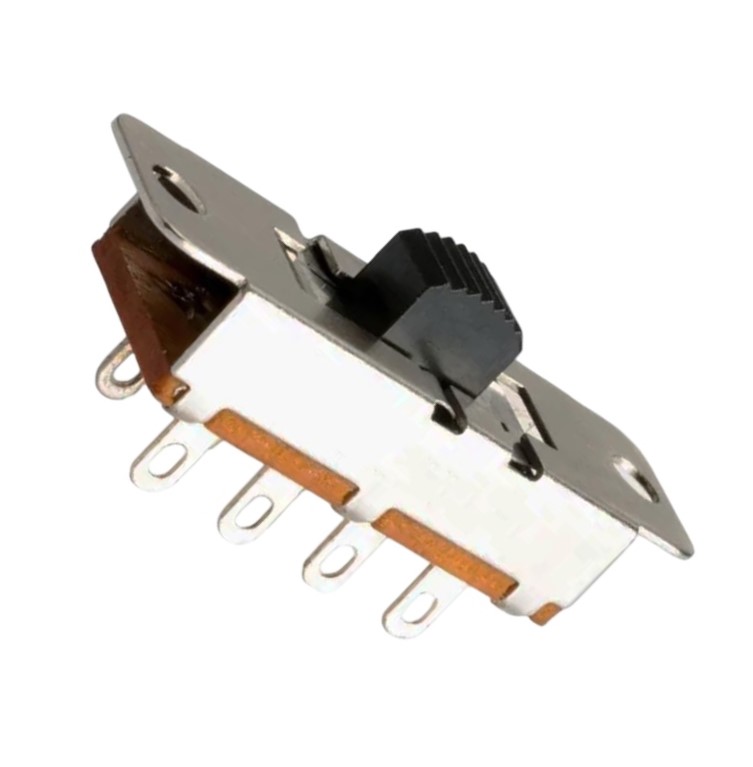

IC-211A Slide Switch 0-1-2 8P Metal

IC-211A Slide Switch 0-1-2 8P Metal

IC-211A Slide Switch, 0-1-2 (3 konumlu) anahtar fonksiyonu sunan metal yapıdaki bir kayar anahtardır. 8 pinli (8P) bağlantı yapısı ile montaj kolaylığı sağlar ve dayanıklı metal gövdesi ile uzun ömürlü kullanım imkanı sunar. Elektronik projeler ve endüstriyel uygulamalar için idealdir.

IC-211A Slide Switch, 3 konumlu (0-1-2) ve 8 pinli yapısıyla elektronik projelerinize yüksek kaliteli kontrol imkanı sunan sağlam bir sürgülü anahtardır. Metal gövdesi sayesinde uzun ömürlü ve dayanıklı yapıya sahip olan bu switch, çoklu devre kontrolü gerektiren projeler için idealdir. PCB montajına uygun tasarımı, kolay entegrasyon sağlarken, güvenilir kontak yapısı ile sürekli kullanımda bile istikrarlı performans sunar.

Üç konumlu yapısı, tek bir anahtarla üç farklı çalışma modu veya fonksiyon seçimi yapmanıza olanak tanır. Ses sistemleri, test ekipmanları, endüstriyel kontrol panelleri ve hobi elektronik projelerinde sıkça tercih edilen IC-211A Slide Switch, 8 pinli yapısı sayesinde DPDT (Double Pole, Double Throw) tipi bağlantı sağlayarak çift devre kontrolüne imkan verir. Sağlam metal yapısı ve güvenilir iç mekanizması ile uzun süreli kullanımlarda bile performansını korur.

Teknik Özellikler

IC-211A 3 konumlu slide switch, dayanıklı metal gövde ve güvenilir kontak yapısıyla profesyonel elektronik uygulamalarınız için tasarlanmıştır. Aşağıda bu ürünün temel teknik özellikleri listelenmiştir.

• Model: IC-211A
• Tip: Sürgülü Anahtar (Slide Switch)
• Konum Sayısı: 3 (0-1-2)
• Pin Sayısı: 8 pin
• Kontak Yapısı: DPDT (Çift Kutuplu, Çift Atımlı)
• Gövde Malzemesi: Metal
• Montaj Tipi: PCB Montaj
• Çalışma Ömrü: >10,000 çalışma döngüsü
• Kontak Direnci: ≤30mΩ
• Yalıtım Direnci: ≥100MΩ
• Dayanım Gerilimi: 500VAC
• Nominal Gerilim: AC 125V / DC 24V
• Nominal Akım: 0.3A (AC) / 0.5A (DC)
• Çalışma Sıcaklığı: -20°C ~ +70°C

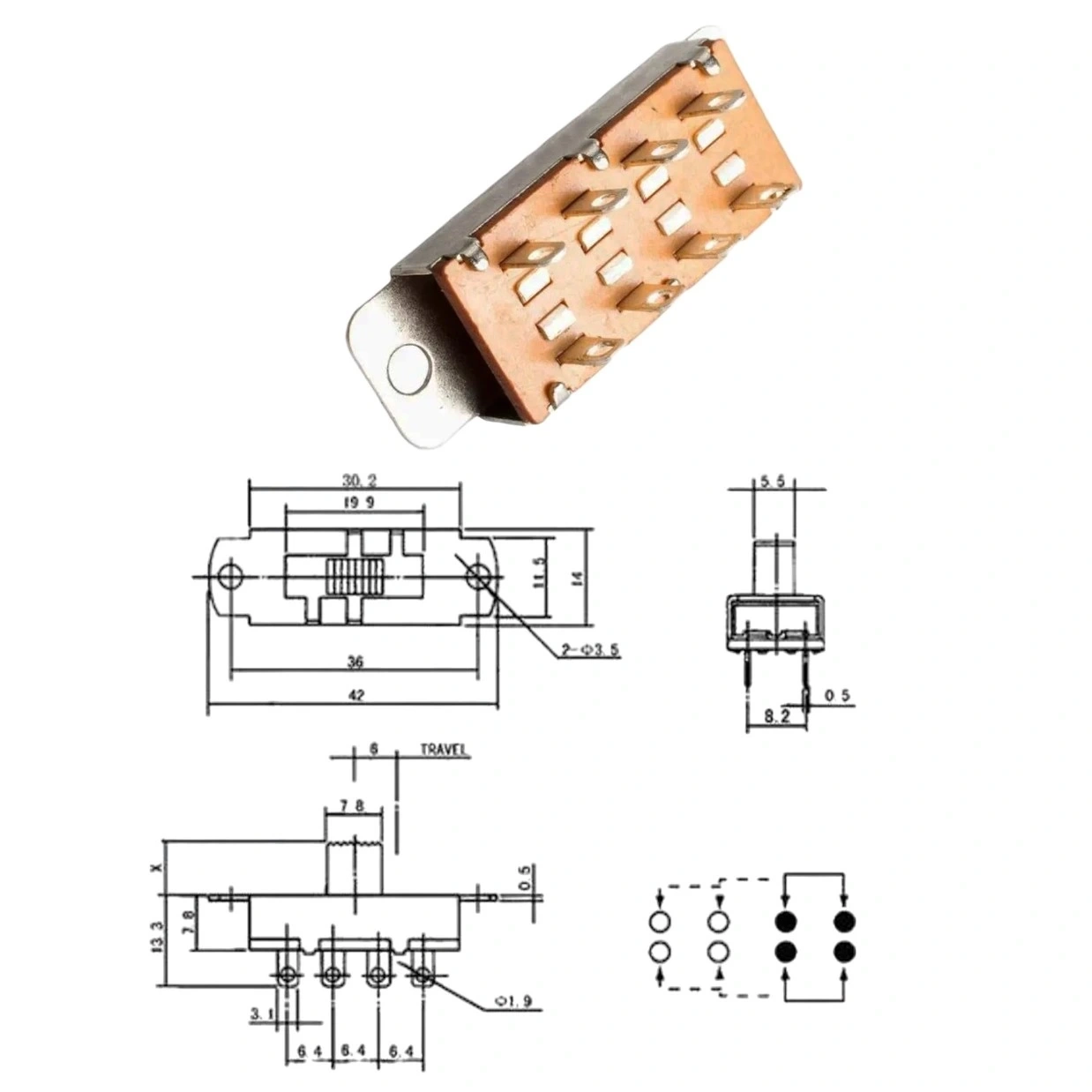

• Boyutlar (yaklaşık): 10mm × 18mm × 9mm (G×U×Y)
• Pin Dizilimi: 2 sıra, her sırada 4 pin
• Sürgü Hareketi: Yatay (Soldan Sağa)

Kullanım Avantajları

IC-211A slide switch, 3 konumlu yapısı ve metal gövdesiyle birçok elektronik projede önemli avantajlar sağlar. Bu avantajlar, çeşitli uygulama alanlarında verimli ve güvenilir çalışmanızı destekler.

• Üç Konumlu Kontrol: Tek anahtarla üç farklı fonksiyon veya seviye kontrolü imkanı.
• Sağlam Metal Yapı: Dayanıklı metal gövde ile uzun ömürlü kullanım.
• Güvenilir Kontak: Düşük kontak direnci ile iyi elektriksel iletim.
• Çoklu Devre Kontrolü: 8 pinli DPDT yapısı ile iki bağımsız devreyi kontrol etme kabiliyeti.
• Kolay PCB Montajı: Standart delik montaj (THT) tasarımı ile kolay entegrasyon.
• İyi Mekanik Geri Bildirim: Pozisyon değişimlerinde belirgin klik hissi ve sesli bildirim.
• Geniş Çalışma Sıcaklığı: -20°C ~ +70°C aralığında güvenilir performans.
• Yüksek Yalıtım: ≥100MΩ yalıtım direnci ile elektriksel güvenlik.
• Düşük Profil Tasarım: Kompakt cihazlarda bile kolay kullanım imkanı.

İdeal Kullanım Alanları

IC-211A 3 konumlu slide switch, çeşitli elektronik projelerde kullanılabilecek çok yönlü bir komponenttir. Özellikle aşağıdaki alanlarda yaygın olarak tercih edilmektedir.

• Ses Ekipmanları: Ekolayzer, mikser ve amplifikatörlerde mod seçimi
• Test ve Ölçüm Cihazları: Ölçüm aralığı veya fonksiyon seçimi
• Küçük Ev Aletleri: Çalışma modu veya hız kontrolü
• Hobi Elektronik Projeleri: Çoklu fonksiyon kontrolü
• Endüstriyel Kontrol Sistemleri: Makine çalışma modları seçimi
• Aydınlatma Sistemleri: Farklı ışık şiddeti veya mod seçimi
• Araç İçi Elektronik: Aksesuar kontrolü ve mod seçimi
• Güç Kaynakları: Voltaj veya akım seviyesi seçimi
• İletişim Ekipmanları: Kanal veya mod seçimi
• Eğitim Kitleri: Devre yapılandırma ve deney kontrolü
• Oyuncak ve Hobi: Uzaktan kumandalı araçlarda fonksiyon seçimi

Montaj ve Kullanım İpuçları

Üç Konumlu Switch Kullanım Senaryoları

IC-211A gibi 3 konumlu sürgülü anahtarlar, tek bir kontrol elemanıyla çoklu fonksiyon veya durum seçimi gerektiren uygulamalarda büyük avantaj sağlar.

Çoklu Mod Kontrolü: Üç konumlu slide switchler, kullanıcıya üç farklı çalışma modu seçeneği sunarak kontrol esnekliği sağlar. Örneğin, bir ses sisteminde düşük-orta-yüksek ses düzeyi seçimi yapılabilir. Aydınlatma sistemlerinde kapalı-düşük-yüksek parlaklık modları arasında geçiş sağlanabilir. Robot projelerinde durdurma-düşük hız-yüksek hız kontrolleri yapılabilir.

DPDT Bağlantı Yapısının Avantajları

IC-211A slide switchin 8 pinli DPDT (Double Pole, Double Throw) yapısı, tek bir anahtarla iki bağımsız devreyi kontrol etme imkanı sunar, bu da tasarımlarda büyük esneklik sağlar.

Çift Devre Kontrolü: DPDT yapısı, aynı anda iki farklı devreyi bağımsız olarak kontrol etme avantajı sağlar. Bu yapıda iki ayrı kutup (pole) bulunur ve her kutup kendi içinde iki farklı devre yoluna (throw) bağlanabilir. Üç konumlu bir DPDT switch ile toplam 6 farklı bağlantı kombinasyonu elde edilebilir. Bu özellik, örneğin bir cihazın hem güç kaynağını hem de sinyal yolunu aynı anda kontrol etmek istediğinizde idealdir.

Metal Gövde Yapısının Sağladığı Dayanıklılık

IC-211A slide switchin metal gövdesi, hem mekanik dayanıklılık hem de elektromanyetik koruma açısından önemli avantajlar sağlar.

Mekanik ve Elektriksel Koruma: Metal gövdeli slide switchler, plastik alternatiflerine göre çeşitli üstünlükler sunar. Metal yapı, mekanik darbelere ve fiziksel strese karşı üstün dayanıklılık sağlar. Bu özellikle endüstriyel ortamlarda veya taşınabilir cihazlarda uzun ömür için önemlidir. Metal gövde aynı zamanda doğal bir EMI/RFI kalkanı görevi görür, switch içinden geçen sinyalleri elektromanyetik girişimlere karşı korur.

PCB Tasarımında Dikkat Edilmesi Gerekenler

IC-211A sürgülü anahtarı PCB tasarımınıza entegre ederken, optimal performans ve güvenilirlik için bazı hususlara dikkat edilmelidir.

Optimum PCB Entegrasyonu: Slide switch için PCB tasarımında kritik bazı noktalar bulunmaktadır. Switch için PCB üzerinde yeterli mekanik destek sağlayın; anahtarın tüm pinleri devre kartına sabitlenmelidir. Pin deliklerinin doğru çapta (genellikle 1.0-1.2mm) ve doğru aralıklarda olduğundan emin olun. İdeal olarak, switchin kullanıcı erişimine uygun konumda ve cihaz kasasına uyumlu şekilde yerleştirilmesi gerekir.

Paket İçeriği

• 1 x IC-211A Slide Switch 0-1-2 8P Metal
