IC-232B 9V Pil Yuvası Pil Yatağı Pil Kutusu 2.1mm Jaklı

Q: 21mm jaklı pil yuvası ne demektir?

21mm jaklı pil yuvası, 9V pillere bağlanmak için standart 21mm boyutunda snap konektör (jak) kullanan bir pil tutucudur. Bu konektör, pilin üzerindeki standart terminallere tam uyum sağlar. Jak sistemi, pili doğrudan yuvaya yerleştirmek yerine, konektör aracılığıyla bağlantı kurmanızı sağlar. Bu tasarım, pil değişimini kolaylaştırır ve projenizi kapatmadan pil değiştirmenize olanak tanır.

Q: Jaklı ve jaksız pil yuvası arasındaki fark nedir?

Jaklı model (IC-232B), 9V pile snap konektör ile bağlanır, pil değişimi hızlıdır ve pil yuvasını açmaya gerek kalmaz. Jaksız model (IC-232C) ise pili tamamen içine alır, daha kompakttır ve pil sarsıntıya karşı daha iyi korunur. Jaklı model, sık pil değişimi gerektiren projeler için idealken, jaksız model taşıma ve sarsıntı dayanımının önemli olduğu uygulamalar için uygundur. Jaklı model ayrıca proje çalışırken pil değiştirmeye olanak sağlar.

Q: 9V pil ile ne kadar süre çalışma sağlayabilirim?

Çalışma süresi projenizin çektiği akıma bağlıdır. Alkalin 9V piller 400-600mAh kapasiteye sahiptir. 20mA çeken bir Arduino projesi yaklaşık 20-30 saat çalışabilir. Düşük güç tüketen projeler (<5mA) günlerce sürebilir. Lityum 9V piller (1200mAh) alkalin pillere göre 2-3 kat daha uzun çalışır. 50mA üzeri akım çeken projeler için 9V piller hızla tükenecektir, bu tür uygulamalar için AA pil paketleri daha uygundur.

Q: 9V pil yuvası Arduino ile nasıl kullanılır?

Kırmızı kabloyu Arduinonun Vin pinine, siyah kabloyu GND pinine bağlayın. Arduino kartları dahili regülatörleriyle 9V girişi 5V a dönüştürür. USB bağlantısı olmayan ortamlarda çalıştırmak için idealdir. 9V pilin kapasitesi sınırlıdır, motor veya servo içeren yüksek akımlı projeler için yetersiz kalabilir. Arduino Pro Mini gibi düşük güç tüketen kartlar ile daha uzun pil ömrü elde edilir. Düzenli kullanımda şarj edilebilir 9V pil tercih edebilirsiniz.

Q: Bu pil yuvası ne kadar akım verebilir?

Pil yuvası 1A e kadar akım taşıyabilir, ancak gerçek sınırlama 9V pilin kapasitesinden kaynaklanır. Standart 9V piller sürekli olarak maksimum 200mA akım vermeye uygundur. Daha yüksek akımlar pilin hızla tükenmesine ve voltaj düşmesine neden olur. Anlık olarak 500mA e kadar çekilebilir ancak pil ömrünü kısaltır. Yüksek akım gerektiren projeler için AA pil paketleri veya Li-ion bataryalar daha uygundur.

Q: Pil yuvası nasıl monte edilir?

Montaj seçenekleri: 1) Çift taraflı yapışkan bant ile düz yüzeylere yapıştırma (hızlı çözüm), 2) Yuvanın kenarlarından küçük vidalarla sabitleme (kalıcı montaj), 3) Proje kutusuna özel yuva açıp silikon/epoksi ile sabitleme, 4) Kablo bağları kullanarak diğer bileşenlere bağlama. Montaj yaparken pil jakının kolayca takılıp çıkarılabilmesine ve kablolara gereksiz stres binmemesine dikkat edin. Jak bağlantısı için yeterli alan bırakın.

Q: Şarj edilebilir 9V pil kullanabilir miyim?

Evet, şarj edilebilir 9V piller (NiMH veya Li-ion) kullanabilirsiniz. Bunların özellikleri: 1) Nominal voltaj genellikle 8.4V tur (alkalin 9V a göre düşük), 2) Kapasite genelde 250-300mAh ile alkaline göre daha düşüktür, 3) Daha yüksek akım verebilirler, 4) Uzun vadede ekonomiktirler. Voltaj hassasiyeti olan projelerde 8.4V un yeterli olup olmadığını kontrol edin. Jaklı tasarım, şarj edilebilir pillerin kolayca çıkarılıp şarj edilmesine olanak tanır.

Q: Jak bağlantısı zamanla gevşer mi?

Kaliteli bir 9V pil yuvasında jak bağlantısı, normal kullanımda uzun süre sağlam kalacak şekilde tasarlanmıştır. Ancak çok sık pil değişimi yapılan projelerde veya fiziksel zorlanmalara maruz kalan uygulamalarda zamanla gevşeme görülebilir. Bu durumda jak konektörünün metal kısımlarını hafifçe sıkıştırmak sorunu çözebilir. Pili takarken ve çıkarırken düz bir şekilde, bükme hareketi yapmadan çalışın. Yuvayı sabit bir yere monte etmek, jak bağlantısına binen stresi azaltarak ömrünü uzatır.

VoltajPuan : 211

Fiyat	:	0,69 USD + KDV
İndirimli Fiyat (%20,3)	:	0,55 USD + KDV Kazancınız 0,14 USD
KDV Dahil	:	25,33 TL

Ürüne Oy Verin

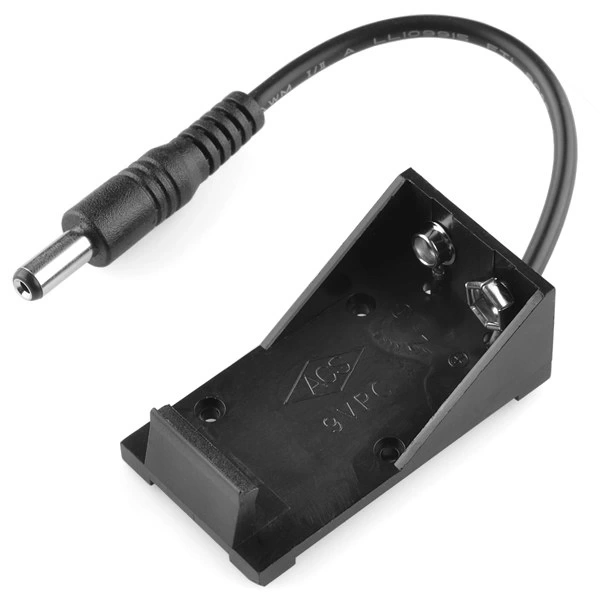

IC-232B 9V Pil Yuvası (Pil Yatağı, Pil Kutusu) 21mm Jaklı

9V Pil Yuvası, bir 9 volt pilin bağlantılarını güvenli bir şekilde barındıran bir bileşendir. Genellikle plastik veya metal bir gövdeye sahiptir ve jak veya konnektör ile donatılmıştır. Bu pil yuvası, elektronik projelerde veya cihazlarda taşınabilir bir güç kaynağı sağlamak için kullanılır.

Elektronik projelerinize güvenilir ve kullanımı kolay bir güç çözümü arıyorsanız, IC-232B 9V Pil Yuvası ihtiyaçlarınıza mükemmel şekilde cevap verecektir. Pratik jakslı tasarımı ile donatılan bu kullanışlı pil yuvası, hem hobi projeleriniz hem de profesyonel uygulamalarınız için ideal bir seçimdir.

Standart 9V pil ile çalışan bu yuva, 21mm jak bağlantısı sayesinde kolay pil değişimi sağlarken, dayanıklı plastik gövdesi ve kaliteli metal kontakları uzun süreli güvenilir kullanım sunar.

Arduino projeleri, sensör devreleri, bataryalı alarm sistemleri ve çok daha fazlası için tasarlanan bu pil yuvası, projelerinize pratik kullanım ve kolay entegrasyon avantajı katacaktır.

Jaklı 9V Pil Yuvası Tasarımının Avantajları

IC-232B 9V Pil Yuvası, elektronik projelerinizde size çeşitli pratik avantajlar sunar.

Jak (snap) bağlantı sistemi, pilin hızlı ve kolay değiştirilmesini sağlar. Pili çıkarmak veya takmak için yuvanın kendisini açmanıza gerek kalmaz, sadece standart 9V pil konektörünü çıkarıp takmanız yeterlidir.

21mm boyutlu jak, endüstri standardı ile uyumlu olup, tüm standart 9V mükemmel uyum sağlar. Bu, farklı marka pillerin sorunsuz kullanılabilmesini ve güvenilir bağlantı kurulmasını garantiler.

Dayanıklı plastik gövde ve kaliteli metal kontaklar, uzun süreli kullanımda yüksek performans ve güvenilirlik sağlar. Kablolu çıkış, lehimleme gerektirmeden doğrudan devreye bağlanabilme imkanı sunar.

Teknik Özellikler

Model: IC-232B
Pil Tipi: Standart 9V (PP3) pil
Çıkış Voltajı: 9V DC
Bağlantı Tipi: 21mm jak (snap), kablolu
Jak Boyutu: 21mm
Kablo Uzunluğu: Yaklaşık 15cm
Malzeme: Plastik gövde, metal kontaklar
Kontak Direnci: < 30mΩ
Çıkış Terminalleri: Kırmızı (+) ve siyah (-) kablolar
Boyutlar: Yaklaşık 55mm x 30mm x 15mm
Montaj Seçenekleri: Yapışkan bant veya vida ile montaj imkanı
Maksimum Akım Kapasitesi: 1A (sürekli)
Çalışma Sıcaklığı: -20°C ile +70°C arası
Ağırlık: Yaklaşık 10g (pilsiz)
Menşei: Çin

Kullanım Avantajları

Kolay Pil Değişimi: Jak bağlantısı sayesinde hızlı ve zahmetsiz pil değiştirme.
Standart Uyumluluk: 21mm jak ile tüm standart 9V pillere uyum.
Sağlam Yapı: Dayanıklı plastik gövde ve kaliteli metal kontaklar ile uzun ömür.
Hazır Kablolu Çıkış: Lehimleme gerektirmeden doğrudan devreye bağlanabilme.
Çok Yönlü Kullanım: Hem alkalin hem şarj edilebilir 9V pillerle uyumlu.
Kolay Montaj: Düz yüzeylere yapıştırma veya sabitleme imkanı.
Güvenli Tasarım: Polarite karışıklığını önleyen tasarım.
Yüksek Voltaj: 9V çıkış ile çoğu mikrodenetleyici ve devre için uygun güç.
Ekonomik Çözüm: Düşük maliyetle profesyonel görünüm ve işlevsellik.

Fiyat-Performans Değerlendirmesi

IC-232B 9V Pil Yuvası, düşük maliyeti ve pratik tasarımıyla, maliyet-etkin bir çözüm sunar. Basit yapısına rağmen, kaliteli malzemeleri ve güvenilir bağlantı noktaları ile uzun süreli kullanım sağlar. Özellikle elektronik hobicileri, öğrenciler ve prototip geliştiriciler için, projelerine ekonomik güç çözümü arayan kullanıcılar için ideal bir seçimdir.

Bilgi: 9V piller elektronik projelerde yaygın kullanılan güç kaynaklarıdır. 400-600mAh kapasiteleri ile düşük akım gerektiren projeler için idealdir. 9V, Arduino gibi 7-12V çalışma aralığında olan kartlar için doğrudan bağlantı sağlar. Jaklı model, pil değişimini kolaylaştırırken projenin çalışmasını kesintiye uğratmaz. Yüksek akım gerektiren projeler için AA pil paketleri veya Li-ion bataryalar tercih edilmelidir.

İdeal Kullanım Alanları

Arduino Projeleri: Arduino Uno, Nano, Mega gibi 7-12V giriş gerektiren kartlar
Sensör Devreleri: Düşük güç tüketen sensör ve veri toplama sistemleri
Prototip Geliştirme: Elektronik devrelerin test ve prototip aşamaları
Bataryalı Alarm Sistemleri: Hareket sensörlü alarmlar, kapı/pencere sensörleri
LED Projeleri: Küçük ve orta boyutlu LED aydınlatma sistemleri
Hobi Elektroniği: DIY elektronik projeler, basit robotik uygulamalar
Eğitim Amaçlı: Elektronik ve programlama eğitim setleri
Taşınabilir Test Ekipmanları: Multimetreler, sinyal jeneratörleri, lojik problar
RFID ve NFC Okuyucular: Düşük güç tüketen kablosuz tanımlama sistemleri

Paket İçeriği

1 x IC-232B 9V Pil Yuvası (21mm Jaklı, Kablolu)
Not: Pil dahil değildir, ayrıca satın alınmalıdır

Montaj ve Kullanım İpuçları

IC-232B 9V Pil Yuvasını projelerinize entegre ederken bazı pratik ipuçlarını dikkate almak, en iyi performansı almanızı sağlayacaktır. Pil yuvasını monte ederken düz bir yüzey seçin ve çift taraflı köpük bant veya küçük vidalar kullanarak sabitleyin. Bu, titreşim ve darbelerden kaynaklanabilecek bağlantı sorunlarını önler.

İpucu: Kırmızı (+) ve siyah (-) kabloların doğru polaritede bağlandığından emin olun. Bağlantıları lehimleyip ısıyla daralan makaron ile yalıtın. 9V pillerin yüksek akım uygulamalarında hızla tükendiğini unutmayın. Projenizi uzun süre kullanmayacaksanız pili çıkarın. Jakın tam oturduğundan emin olun, gevşek bağlantılar kesintilere neden olabilir. Şarj edilebilir pillerin 8.4V nominal voltajını proje tasarımınızda dikkate alın.

9V Pil Yuvası İle Yapılabilecek Projeler

IC-232B 9V Pil Yuvasını kullanarak geliştirebileceğiniz pratik ve yaratıcı elektronik proje fikirleri:

Taşınabilir Arduino Veri Kaydedici: Arduino, SD kart modülü ve sensörler kullanarak, belirli aralıklarla çevresel verileri kaydeden taşınabilir bir sistem yapabilirsiniz. 9V pil, bu tür bir sistemin saha ölçümlerinde bağımsız çalışmasını sağlar.
Akıllı Hareket Sensörlü Alarm: PIR hareket sensörü, Arduino ve buzzer kullanarak, istenmeyen giriş algılandığında ses çıkaran küçük bir alarm sistemi geliştirebilirsiniz. 9V pil ile bu sistem, elektrik bağlantısı olmayan yerlerde bile güvenli çalışır.
Elektronik Şifre Kilidi: Arduino, keypad ve servo motor kullanarak, doğru kod girildiğinde açılan basit bir elektronik kilit yapabilirsiniz. 9V pil, sistemin taşınabilir olmasını sağlar.
LED Stroboskop: Arduino ve yüksek parlaklıklı LED'ler kullanarak, ayarlanabilir frekansta yanıp sönen bir stroboskop ışık yapabilirsiniz. 9V pil, bu cihazın kısa süreli kullanımlar için yeterli gücü sağlar.
Kablosuz Kontrollü Araç: Arduino, RF modül ve DC motorlar kullanarak, uzaktan kumanda ile kontrol edilebilen basit bir araç yapabilirsiniz. 9V pil, aracın kontrolör kısmına güç sağlarken, motorlar için daha yüksek kapasiteli piller kullanılabilir.

Jaklı 9V Pil Yuvasının Elektronik Projelerdeki Önemi

Elektronik projelerde güç kaynağı seçimi, projenin başarısını doğrudan etkileyen kritik bir faktördür. IC-232B jaklı 9V pil yuvası, bu bağlamda birçok önemli avantaj sunar.

9V piller, kompakt boyutlarına rağmen yüksek voltaj çıkışı sunarak, 5V veya 3.3V regülatörleri beslemek için ideal bir kaynak oluşturur. Bu, Arduino ve benzer mikrodenetleyici kartlarının doğrudan beslenebilmesini sağlar. Ayrıca, op-amplar ve bazı sensörler gibi çift besleme gerektiren devreler için ±4.5V çift kaynak oluşturmak mümkündür.

Jaklı tasarım, pilin hızla değiştirilmesini sağlarken, sistemi açıp kapatmaya veya bağlantıları kesmeye gerek kalmaz. Bu, özellikle sürekli çalışması gereken sistemlerde veya pil değişiminin sık yapılması gereken projelerde büyük avantaj sağlar.

21mm jak, endüstri standardı olarak kabul edilen bir boyut olup, tüm standart 9V pillere mükemmel uyum sağlar. Bu, farklı marka ve tip 9V pillerin sorunsuz kullanılabilmesini garantiler.

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-232B 9V Pil Yuvası da bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Ürün Hakkında Sıkça Sorulan Sorular

21mm jaklı pil yuvası ne demektir?

21mm jaklı pil yuvası, 9V pillere bağlanmak için standart 21mm boyutunda snap konektör (jak) kullanan bir pil tutucudur. Bu konektör, pilin üzerindeki standart terminallere tam uyum sağlar. Jak sistemi, pili doğrudan yuvaya yerleştirmek yerine, konektör aracılığıyla bağlantı kurmanızı sağlar. Bu tasarım, pil değişimini kolaylaştırır ve projenizi kapatmadan pil değiştirmenize olanak tanır.

Jaklı ve jaksız pil yuvası arasındaki fark nedir?

Jaklı model (IC-232B), 9V pile snap konektör ile bağlanır, pil değişimi hızlıdır ve pil yuvasını açmaya gerek kalmaz. Jaksız model (IC-232C) ise pili tamamen içine alır, daha kompakttır ve pil sarsıntıya karşı daha iyi korunur. Jaklı model, sık pil değişimi gerektiren projeler için idealken, jaksız model taşıma ve sarsıntı dayanımının önemli olduğu uygulamalar için uygundur. Jaklı model ayrıca proje çalışırken pil değiştirmeye olanak sağlar.

9V pil ile ne kadar süre çalışma sağlayabilirim?

Çalışma süresi projenizin çektiği akıma bağlıdır. Alkalin 9V piller 400-600mAh kapasiteye sahiptir. 20mA çeken bir Arduino projesi yaklaşık 20-30 saat çalışabilir. Düşük güç tüketen projeler (<5mA) günlerce sürebilir. Lityum 9V piller (1200mAh) alkalin pillere göre 2-3 kat daha uzun çalışır. 50mA üzeri akım çeken projeler için 9V piller hızla tükenecektir, bu tür uygulamalar için AA pil paketleri daha uygundur.

9V pil yuvası Arduino ile nasıl kullanılır?

Kırmızı kabloyu Arduino'nun Vin pinine, siyah kabloyu GND pinine bağlayın. Arduino kartları dahili regülatörleriyle 9V girişi 5V'a dönüştürür. USB bağlantısı olmayan ortamlarda çalıştırmak için idealdir. 9V pilin kapasitesi sınırlıdır, motor veya servo içeren yüksek akımlı projeler için yetersiz kalabilir. Arduino Pro Mini gibi düşük güç tüketen kartlar ile daha uzun pil ömrü elde edilir. Düzenli kullanımda şarj edilebilir 9V pil tercih edebilirsiniz.

Bu pil yuvası ne kadar akım verebilir?

Pil yuvası 1A'e kadar akım taşıyabilir, ancak gerçek sınırlama 9V pilin kapasitesinden kaynaklanır. Standart 9V piller sürekli olarak maksimum 200mA akım vermeye uygundur. Daha yüksek akımlar pilin hızla tükenmesine ve voltaj düşmesine neden olur. Anlık olarak 500mA'e kadar çekilebilir ancak pil ömrünü kısaltır. Yüksek akım gerektiren projeler için AA pil paketleri veya Li-ion bataryalar daha uygundur.

Pil yuvası nasıl monte edilir?

Montaj seçenekleri: 1) Çift taraflı yapışkan bant ile düz yüzeylere yapıştırma (hızlı çözüm), 2) Yuvanın kenarlarından küçük vidalarla sabitleme (kalıcı montaj), 3) Proje kutusuna özel yuva açıp silikon/epoksi ile sabitleme, 4) Kablo bağları kullanarak diğer bileşenlere bağlama. Montaj yaparken pil jakının kolayca takılıp çıkarılabilmesine ve kablolara gereksiz stres binmemesine dikkat edin. Jak bağlantısı için yeterli alan bırakın.

Şarj edilebilir 9V pil kullanabilir miyim?

Evet, şarj edilebilir 9V piller (NiMH veya Li-ion) kullanabilirsiniz. Bunların özellikleri: 1) Nominal voltaj genellikle 8.4V'tur (alkalin 9V'a göre düşük), 2) Kapasite genelde 250-300mAh ile alkaline göre daha düşüktür, 3) Daha yüksek akım verebilirler, 4) Uzun vadede ekonomiktirler. Voltaj hassasiyeti olan projelerde 8.4V'un yeterli olup olmadığını kontrol edin. Jaklı tasarım, şarj edilebilir pillerin kolayca çıkarılıp şarj edilmesine olanak tanır.

Jak bağlantısı zamanla gevşer mi?

Kaliteli bir 9V pil yuvasında jak bağlantısı, normal kullanımda uzun süre sağlam kalacak şekilde tasarlanmıştır. Ancak çok sık pil değişimi yapılan projelerde veya fiziksel zorlanmalara maruz kalan uygulamalarda zamanla gevşeme görülebilir. Bu durumda jak konektörünün metal kısımlarını hafifçe sıkıştırmak sorunu çözebilir. Pili takarken ve çıkarırken düz bir şekilde, bükme hareketi yapmadan çalışın. Yuvayı sabit bir yere monte etmek, jak bağlantısına binen stresi azaltarak ömrünü uzatır.
